Dobrý deň, milovníci solárnej energie! Dnes na blogu Altamira predstavujeme dôležitú súčasť fotovoltických inštalácií – uzemňovaciu podložku, známu aj ako kontaktná doštička alebo zemniaca podložka. Zistite, prečo sa oplatí používať tento nenápadný, ale zásadný montážny prvok a z akých variantov si môžete vybrať.
Uzemňovacia podložka – čo to je a na čo slúži?
Uzemňovacia podložka je montážny prvok fotovoltickej inštalácie, ktorý zabezpečuje vyrovnanie potenciálov medzi rámami fotovoltických modulov a montážnou konštrukciou. Zabezpečuje galvanickú spojitosť spojov medzi rámami modulov a profilmi, čo je nevyhnutné pre životnosť a bezpečnosť celého systému.

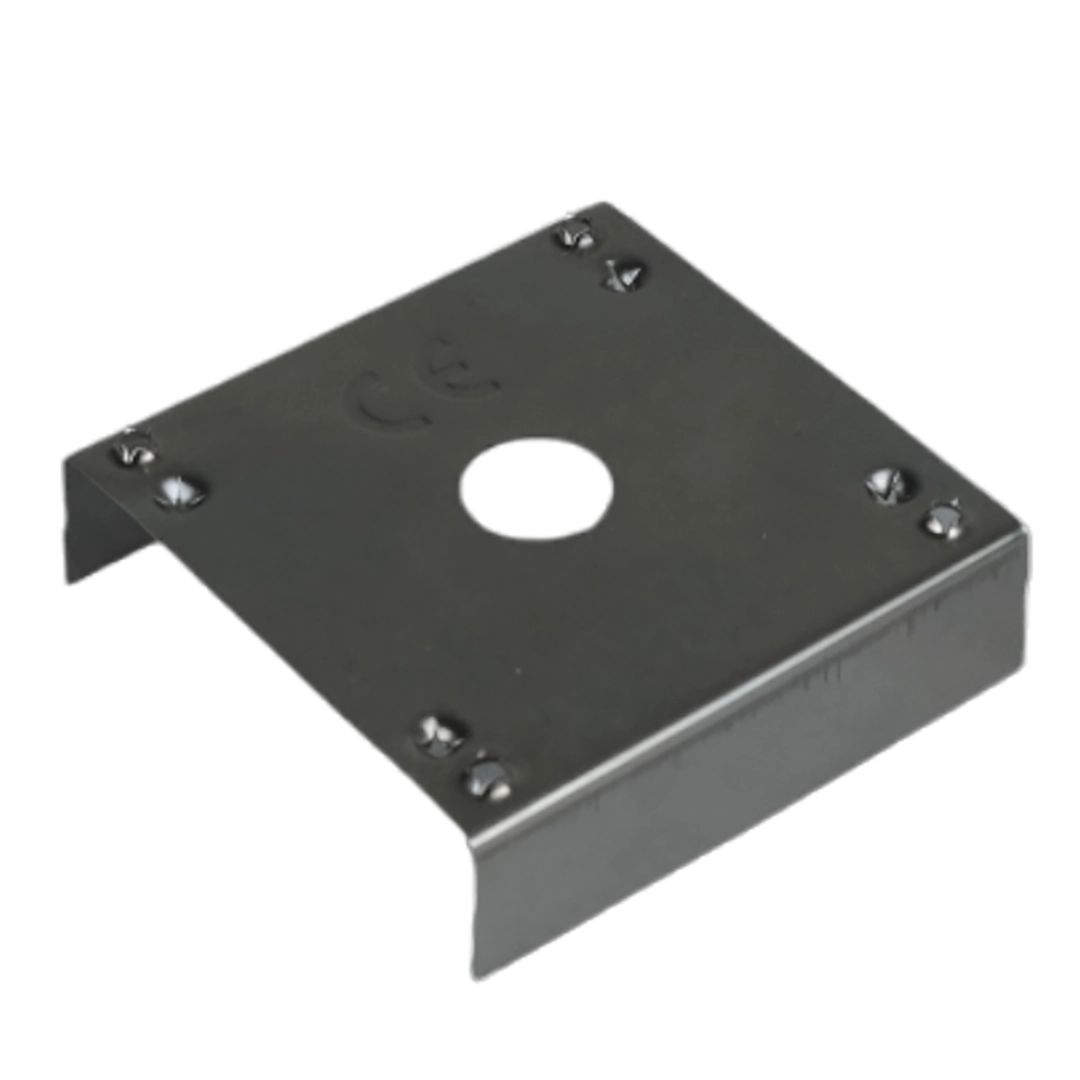

Zemniaca podložka – kontaktná doštička PV z nehrdzavejúcej ocele, 40×40 mm.
Ostré výstupky – malé, ale významné
Uzemňovacia podložka má na svojom povrchu ostré výstupky, ktoré sú kľúčové pre jej funkciu. Rámy FV modulov a montážne profily sú vyrobené z hliníka pokrytého eloxovanou vrstvou, ktorá pôsobí ako izolant a nevedie elektrický prúd. Pri dotiahnutí svorky výstupky túto vrstvu prerazia a dosiahnu na vodivý hliník pod ňou, čím vytvoria pevné a trvanlivé elektrické spojenie.
Uzemňovacia podložka sa vkladá pod modul alebo pod koncovú svorku – na videu nižšie vidíte, ako sa to robí pri montáži.
Osvedčený postup: používajte uzemňovaciu podložku (alebo svorku s uzemňovacím kolíkom) pri každom eloxovanom – vrátane čierneho – ráme modulu a profile. Bez nej môže eloxovaná vrstva spôsobiť, že rám zostane bez spoľahlivého elektrického spojenia s konštrukciou.
Nehrdzavejúca oceľ – záruka trvanlivosti
Uzemňovacie podložky ponúkané v našom obchode sú vyrobené z nehrdzavejúcej ocele A2 (1.4301, akosť 304), ktorá zabezpečuje odolnosť proti korózii a spoľahlivú funkciu po mnoho rokov vo vonkajšom prostredí. Klasická štvorcová kontaktná doštička má rozmery 40×40 mm, hrúbku 0,2 mm, montážny otvor Ø9 mm a 8 kužeľových hrotov – univerzálna veľkosť vhodná pre väčšinu fotovoltických systémov.

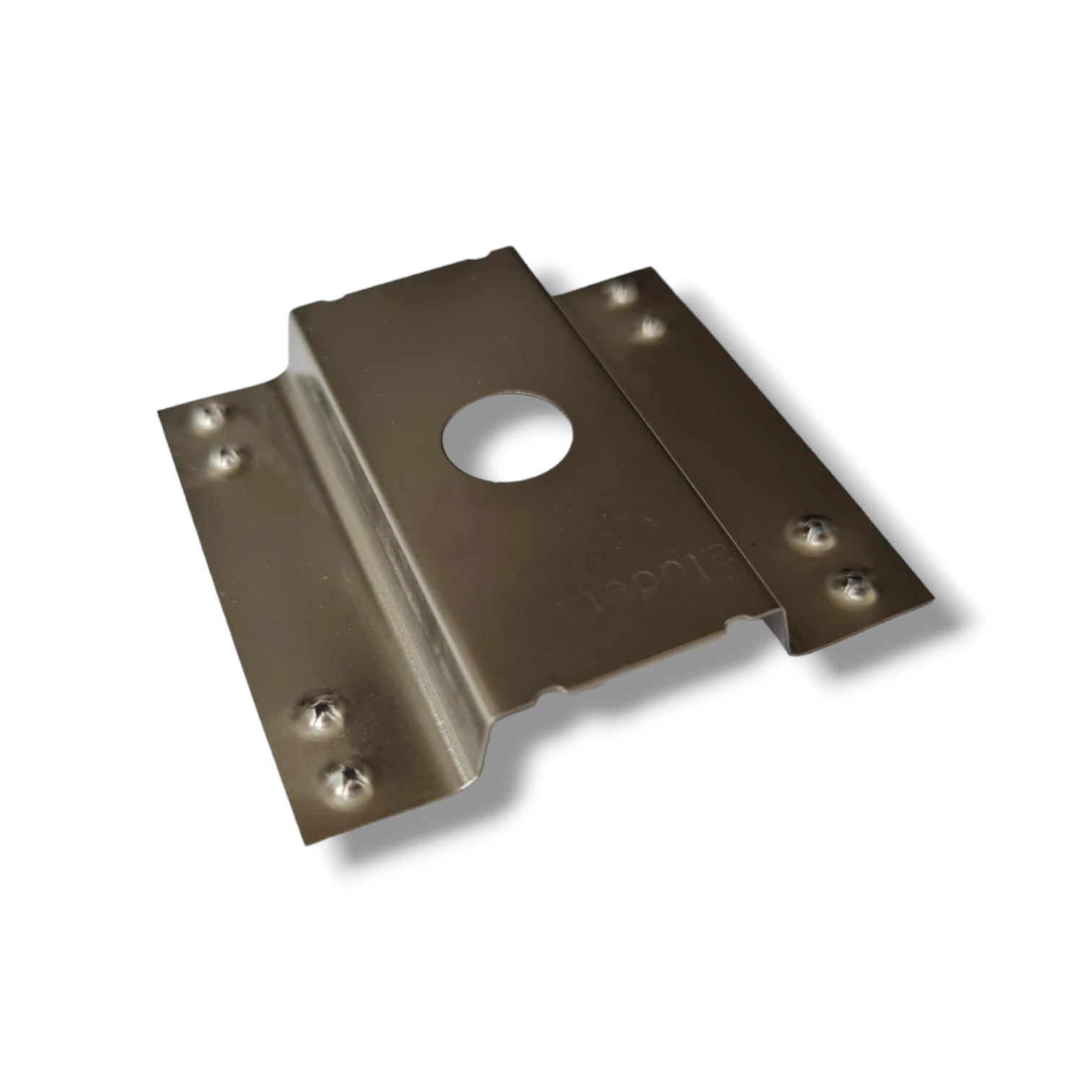

Uzemňovacia doštička typu Ω z nehrdzavejúcej ocele A2.
Akú uzemňovaciu podložku zvoliť?
Naša ponuka teraz zahŕňa štyri varianty uzemňovacích podložiek, všetky z nehrdzavejúcej ocele A2:
- Zemniaca podložka – kontaktná doštička PV 40×40 mm – štvorcová doštička, hrúbka 0,2 mm, otvor Ø9 mm, 8 kužeľových hrotov.
- Uzemňovacia doštička typu Ω – 40×42×6 mm, otvor 8 mm; zuby prerážajú eloxovanú vrstvu rámu modulu, upevňuje sa skrutkou k rámom modulov a montážnym profilom.
- Okrúhla plná uzemňovacia podložka Ø35 mm – stredový otvor 8 mm, ostré zuby po obvode.
- Okrúhla zemniaca podložka s výrezom Ø44 mm – základňa 0,3 mm (1,3 mm s hrotmi), stredový otvor Ø8,2 mm.
Nájdete ich v kategóriách Ekvipotenciálne pospájanie a Uzemňovacie elektródy.
Svorky s uzemňovacím kolíkom – samostatná podložka nie je potrebná
Ak uprednostňujete menší počet dielov na streche, zvoľte svorky s integrovaným uzemňovacím kolíkom. Upevnia modul a zároveň zabezpečia vyrovnanie potenciálov, bez ďalších podložiek:
- Stredová svorka H25 L50 – surová, s uzemňovacím kolíkom – dva uzemňovacie kolíky, pre moduly s rámom od 30 mm.
- Stredová svorka H8 L50 – nízky profil, surová, s uzemňovacím kolíkom – dva uzemňovacie kolíky, pre moduly s rámom od 30 mm.
- Stredová svorka H25 L50 s uzemňovacím kolíkom a jej čierna eloxovaná verzia.
- Koncová svorka H30 L50 – surová, s uzemňovacím kolíkom – pre moduly s rámom 30 mm.
- Koncová svorka H35 L50 – surová, s uzemňovacím kolíkom.
- Koncová svorka H40 L50 – surová, s uzemňovacím kolíkom – pre moduly s rámom 40 mm.
Kompletnú ponuku svoriek nájdete v kategórii Svorky.
Dokončenie ekvipotenciálneho pospájania
Uzemňovacie podložky a kolíky spájajú moduly s konštrukciou. Na pripojenie samotnej konštrukcie k uzemňovacej sústave môžete použiť uzemňovaciu svorku pre káble do 16 mm² – kompatibilnú so všetkými typmi montážnych profilov pre FV – s prerážacou podložkou, ktorá zabezpečuje trvalé spojenie s profilom, spolu so žltozeleným uzemňovacím vodičom LgY 16 mm². Zemniace tyče, napríklad skladacia zemniaca tyč Ø16×1500 mm, a príslušenstvo na ich zatĺkanie sú k dispozícii v kategórii Bleskozvody.
Zhrnutie
Uzemňovacia podložka je malá, ale dôležitá súčasť každej fotovoltickej inštalácie:
- Zabezpečuje vyrovnanie potenciálov medzi rámami modulov a montážnou konštrukciou.
- Jej ostré výstupky prerážajú izolačnú eloxovanú vrstvu hliníkových rámov a profilov.
- Nehrdzavejúca oceľ A2 zaručuje odolnosť proti korózii po mnoho rokov.
- Môžete zvoliť štvorcovú, Ω alebo okrúhlu podložku – alebo svorku s integrovaným uzemňovacím kolíkom.
- Uzemňovacie svorky, káble a zemniace tyče umožňujú dokončiť pospájanie celej konštrukcie.
