Koncová svorka H40 L50 - surová s kolíkom
![[RDY] Koncová svorka H40 L50 - surová s kolíkom PV-03-80 (1)](/environment/cache/images/productGfx_4120_500_500/RDY-Koncova-svorka-H40-L50---surova-s-kolikom-PV-03-80-1.webp?overlay=1)
![[RDY] Koncová svorka H40 L50 - surová s kolíkom PV-03-80 (1)](/userdata/public/gfx/4120/RDY-Koncova-svorka-H40-L50---surova-s-kolikom-PV-03-80-1.png)
![[RDY] Koncová svorka H40 L50 - surová s kolíkom PV-03-80 (2)](/userdata/public/gfx/4121/RDY-Koncova-svorka-H40-L50---surova-s-kolikom-PV-03-80-2.webp)
![[RDY] Koncová svorka H40 L50 - surová s kolíkom PV-03-80 (3)](/userdata/public/gfx/4122/RDY-Koncova-svorka-H40-L50---surova-s-kolikom-PV-03-80-3.png)
produkt nedostupný
pridať do zoznamu želaní
Popis

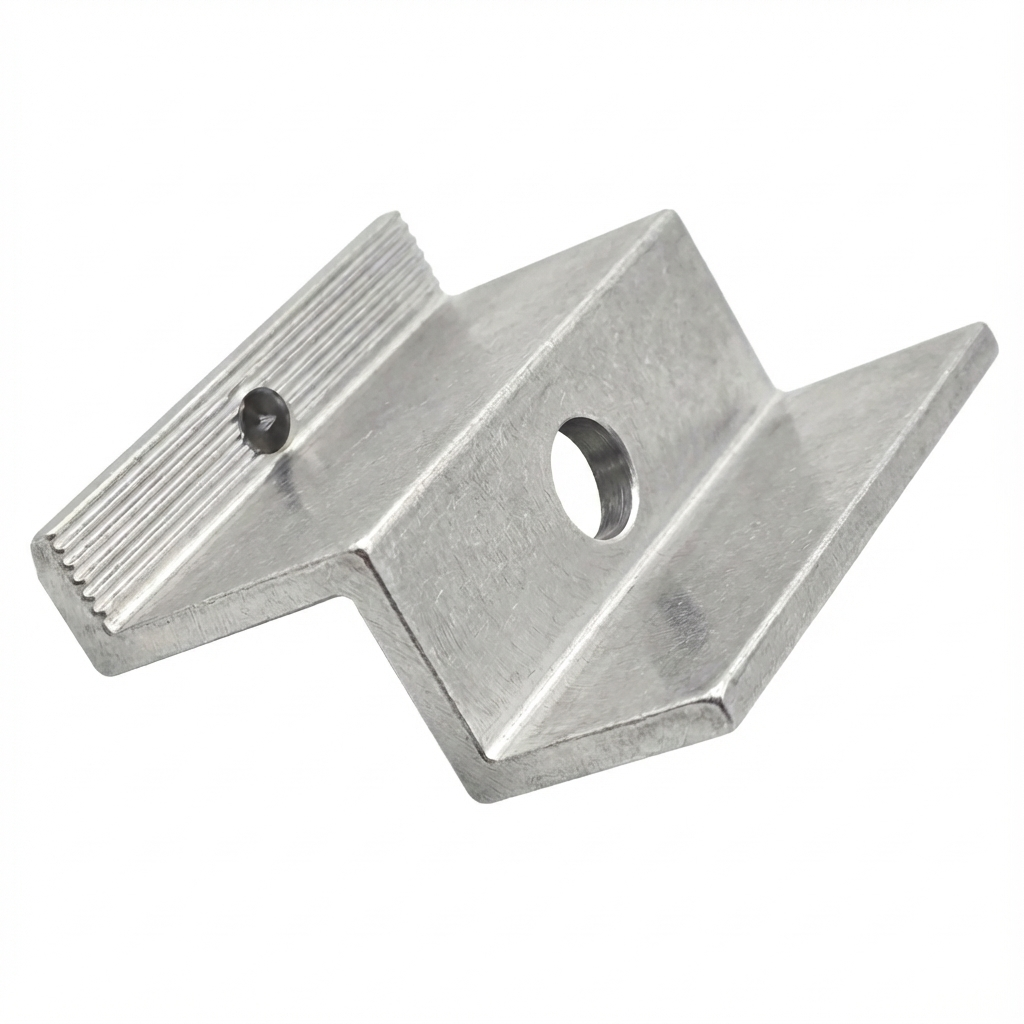

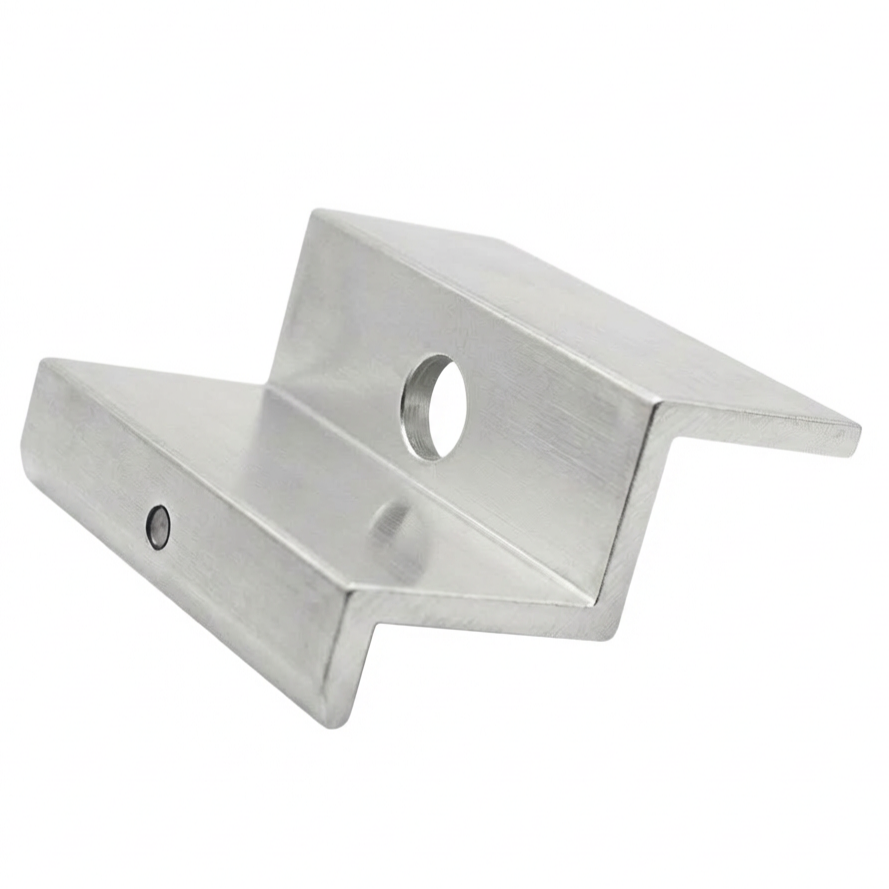

Koncová prížímacia svorka H40 L50 - surová s pinom
Koncová prížímacia svorka H40 s uzemňovacím pinom je profesionálny montážny prvok určený na upevnenie fotovoltaických modulov s výškou rámu 40 mm. Vyrobená z vysokokvalitnej hliníkovej zliatiny 6063-T66, zabezpečuje trvalé a bezpečné upevnenie solárnych panelov na nosnej konštrukcii. Povrch prvku zostáva surový, bez dodatočných ochranných vrstiev, čo umožňuje precízne a spoľahlivé vyrovnanie potenciálov medzi prvkami inštalácie.
Výnimočnou vlastnosťou tejto svorky je integrovaný uzemňovací pin, ktorý umožňuje rýchle a účinné vyrovnanie potenciálov medzi fotovoltaickým modulom a nosnou konštrukciou. Počas uťahovania pin prepichne anodizovanú vrstvu rámu, čím zabezpečí kontinuitu spojenia. Takéto riešenie nielen uľahčuje montáž – eliminuje potrebu používania dodatočných uzemňovacích podložiek – ale tiež výrazne skracuje čas inštalácie a ponúka vysokú úroveň bezpečnosti a efektívnosti celého systému.
Toto inovatívne riešenie podporuje inštalácie bleskozvodu a prepäťovej ochrany, obzvlášť užitočné vo fotovoltaických systémoch. Koncová svorka s uzemňovacím pinom je ideálna pre panely montované jednotlivo alebo na krajných pozíciách v rade.

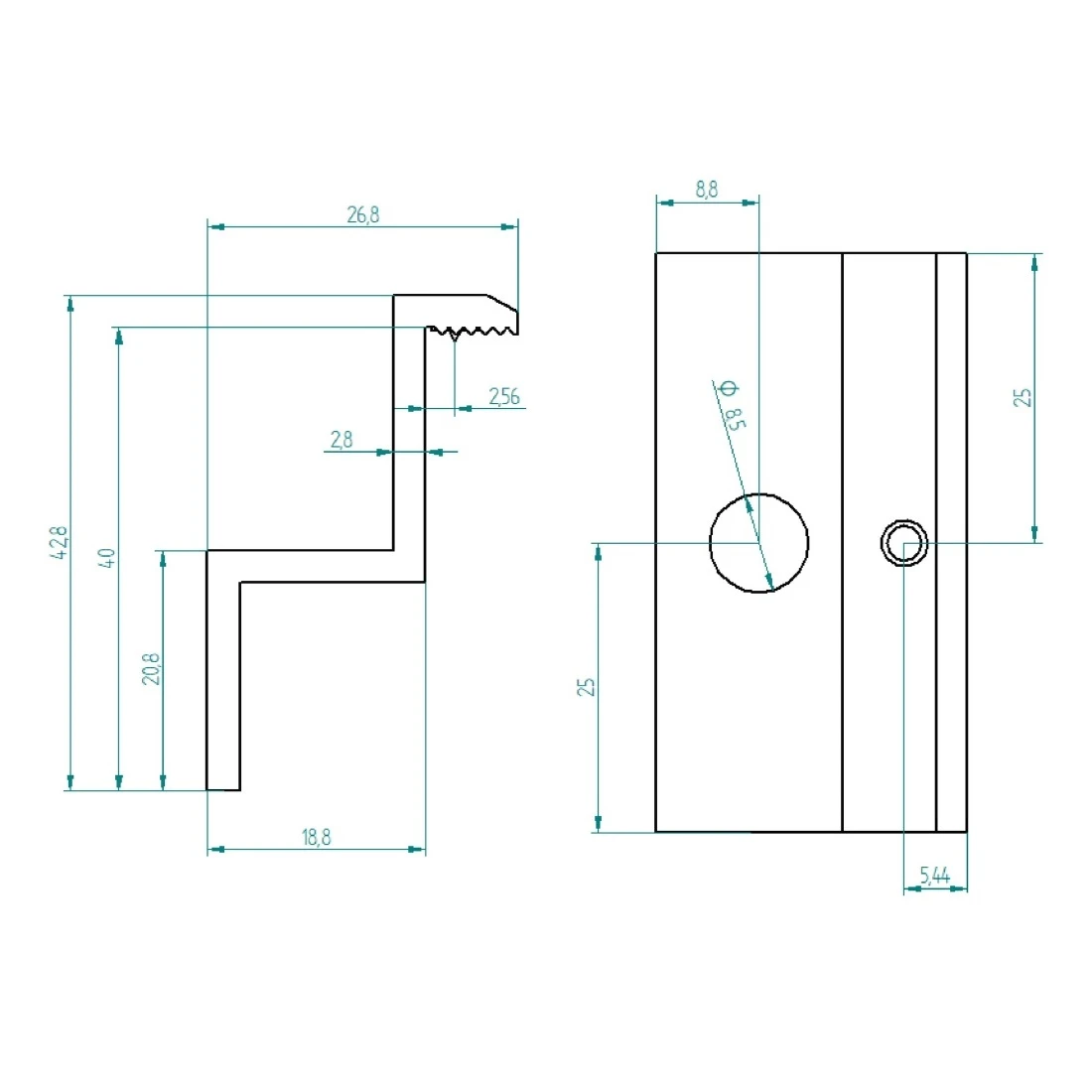

Technické údaje
- Výška rámu modulu: 40 mm
- Celková výška: 42,8 mm
- Priemer montážneho otvoru: 8,5 (M8)
- Materiál: hliník EN AW 6063-T66
- Povrchová úprava: surový
- Odporúčaný uťahovací moment: hodnota závislá od dokumentácie výrobcu PV modulu
- Používané skrutky: M8
Použitie
Koncová prížímacia svorka je dôležitý upevňovací prvok v inštaláciách solárnych modulov – slúži na upevnenie krajných panelov v rade k hliníkovému profilu. Produkt je určený na montáž solárnych modulov na plochých a šikmých strechách. Používajte koncovú svorku na upevnenie panelov na začiatku a konci každého radu. Medzi susednými panelmi v rade je potrebné používať stredové svorky.
Kompatibilita
- Hliníkové profily prispôsobené pre šesťhranné skrutky
- Hliníkové profily pre skrutky typu T
- Trapézové profily pre strechy z trapézového plechu
Výhody
- Vysokokvalitný materiál – vyrobená z hliníka EN AW 6063-T66, vyznačuje sa vysokou odolnosťou voči poveternostným podmienkam
- Trvanlivosť – vysoká kvalita prevedenia zaručuje trvalé upevnenie konštrukcie fotovoltaických panelov
- Odolnosť voči korózii – odolná voči pôsobeniu vonkajších faktorov a korózii
- Mechanická odolnosť – odolná voči nárazom a mechanickému poškodeniu
- Zabudované uzemnenie – uzemňovací pin eliminuje potrebu používania uzemňovacích podložiek, čo skracuje čas a zvyšuje pohodlie montáže
- Vyrovnanie potenciálov – zabezpečuje kontinuitu elektrického kontaktu medzi modulom a nosnou konštrukciou
- Ideálna pre jednotlivé panely – vynikajúce riešenie pre moduly montované jednotlivo alebo na krajných pozíciách v rade
Montážne pokyny
- Namontujte svorku na montážnu lištu pomocou posuvného vloženia a skrutky M8
- Umiestnite krajný fotovoltaický panel do oblasti svorky, pričom sa uistite, že uzemňovací pin má kontakt s rámom modulu
- Utiahnite skrutku podľa odporúčaní výrobcu PV modulu
- Na každý rad panelov je potrebných minimálne štyri koncové svorky – dve na začiatku, dve na konci radu panelov
- Nepoužívajte anodizované alebo lakované koncové svorky s pinom. V takom prípade použite koncovú svorku bez pinu a špeciálnu kontaktnú plechovku montovanú medzi rám panelu a hliníkový profil
Obsah balenia Koncová prížímacia svorka H40 s uzemňovacím pinom. Upozornenie: skrutky, matice a posuvné vloženia je potrebné zakúpiť samostatne.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Typ svorky | Krajová |
| Hrúbka panelu [mm] | 40 |
| Farba | Strieborná |
| Uzemňovací kolík | Áno |
| Príslušenstvo | Bez príslušenstva |
