Nerezové podložky DIN 125 a DIN 7980 pre skrutkové spoje
Kategória Podložky obsahuje 16 nerezových podložiek pre skrutkové spoje: ploché podložky podľa DIN 125 v prevedení A2 a A4 a jednu pružnú podložku DIN 7980. Rozkladajú zaťaženie pod hlavou skrutky alebo maticou a chránia spájaný povrch. Sú určené pre montážnikov vrátane tých, ktorí pracujú na fotovoltických konštrukciách.
Čo nájdete v tejto kategórii

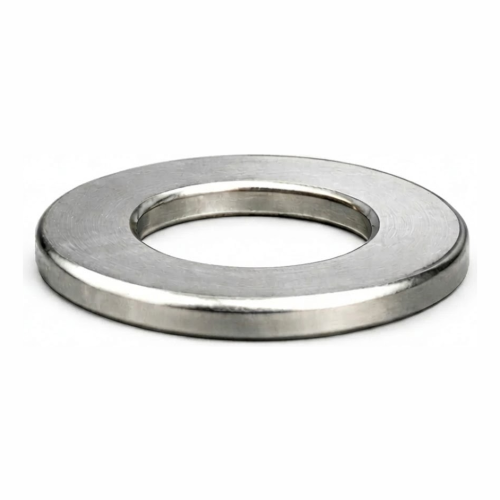

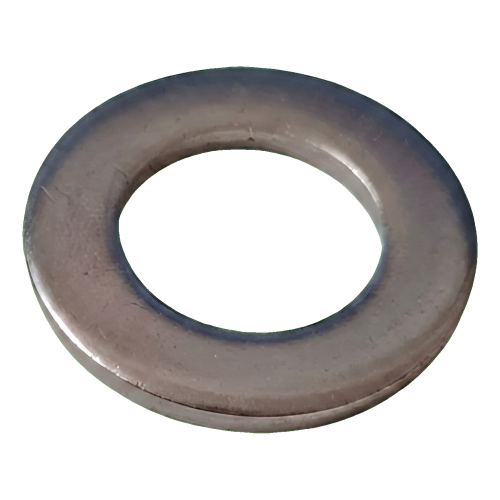

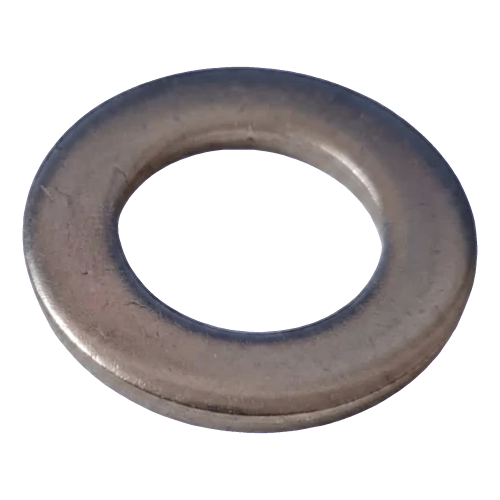

- Ploché podložky A2 DIN 125, M6 až M30, nehrdzavejúca oceľ 1.4301 (akosť 304), nemagnetické.

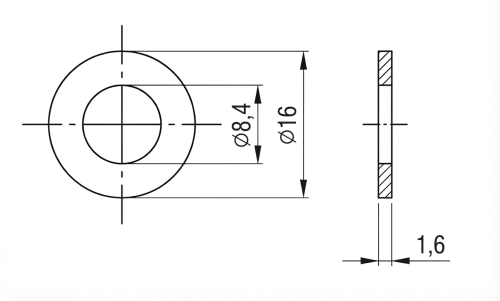

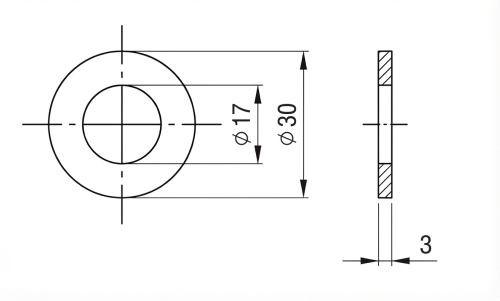

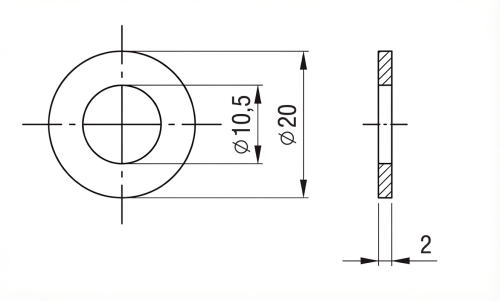

- Ploché podložky A2 pre FV inštalácie, M8 až M16, vonkajší priemer 16 – 30 mm, hrúbka 1,6 – 3 mm.
- Ploché podložky A4 DIN 125, M6 až M16, nehrdzavejúca oceľ AISI 316 s obsahom molybdénu, tvrdosť 140 HV.
- Pružná podložka A2 DIN 7980, M8, vnútorný priemer 8,1 mm, vonkajší priemer 12,7 mm, výška 4 mm.
Ako vybrať
- Akosť ocele: A2 (1.4301, akosť 304) vyhovuje bežnému použitiu v exteriéri. A4 (AISI 316, s obsahom molybdénu) je určená pre agresívne prostredie.
- Veľkosť závitu: podložku zvoľte podľa skrutky, od M6 do M30. Pružná podložka je k dispozícii iba vo veľkosti M8.
- Typ podložky: na rozloženie tlaku zvoľte plochú podložku. Pružnú podložku DIN 7980 zvoľte tam, kde si spoj musí udržať predpätie.

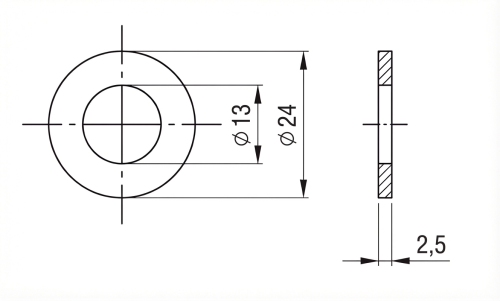

- Rozmery: skontrolujte priemer otvoru, vonkajší priemer a hrúbku. Napríklad FV podložka A2 M12 má otvor 13 mm, vonkajší priemer 24 mm a hrúbku 2,5 mm.
Typické použitie
Podložky A2 vo veľkostiach M8 až M16 sú určené pre skrutkové spoje fotovoltických konštrukcií. Patria sem strešné a pozemné inštalácie a ďalšie konštrukcie v exteriéri. Podložka M12 je určená aj pre námorné prostredie. Podložky A4 sa volia tam, kde sú podmienky agresívne. Pružná podložka pomáha pri spojoch vystavených teplotným zmenám alebo vibráciám.
Často kladené otázky
Aký je rozdiel medzi podložkami A2 a A4?
A2 je austenitická nehrdzavejúca oceľ 1.4301 (akosť 304), nemagnetická, s prídavkom niklu pre odolnosť proti korózii. A4 je nehrdzavejúca oceľ AISI 316 s obsahom molybdénu, určená pre agresívne prostredie.
Načo slúži pružná podložka?
Pružná podložka DIN 7980 udržiava v spoji stále predpätie. Svojou pružnosťou kompenzuje teplotné zmeny a bráni uvoľneniu spôsobenému kolísaním teploty alebo vibráciami.
Ktoré podložky sú uvedené pre FV inštalácie?
Ploché podložky A2 DIN 125 vo veľkostiach M8, M10, M12, M14 a M16 sú určené pre skrutkové spoje fotovoltických konštrukcií. Pre fotovoltické použitie je uvedená aj pružná podložka DIN 7980 M8.
Neviete, ktorá akosť alebo veľkosť sa hodí do vášho spoja? Obráťte sa na našu technickú podporu, pomôžeme vám s výberom.
