Prepäťové ochrany pre AC rozvody a PV DC inštalácie
Prepäťové ochrany chránia elektrické inštalácie pred prepätím spôsobeným atmosférickými výbojmi a spínacími javmi. Táto kategória obsahuje 20 zariadení pre AC rozvádzače a DC fotovoltické systémy. Zahŕňa zvodiče prepätia typu 1+2, typu 2 a typu 1+2+3 od značiek ETI, SIMTEC, Schneider Electric, Eaton, Schelinger, Hager a Noark. Sú určené pre inštalatérov a výrobcov rozvádzačov.
Čo nájdete v tejto kategórii

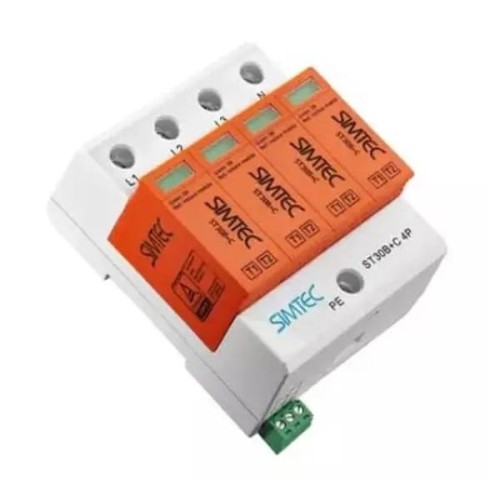

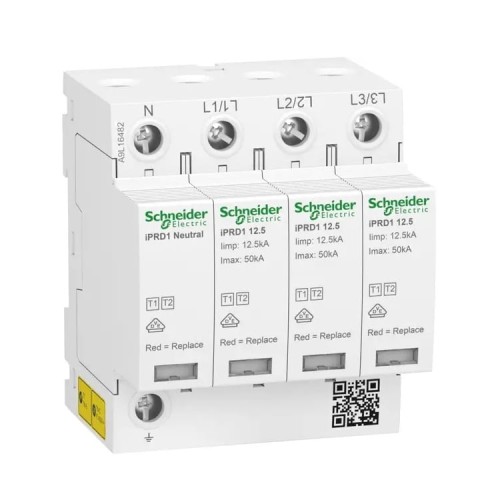

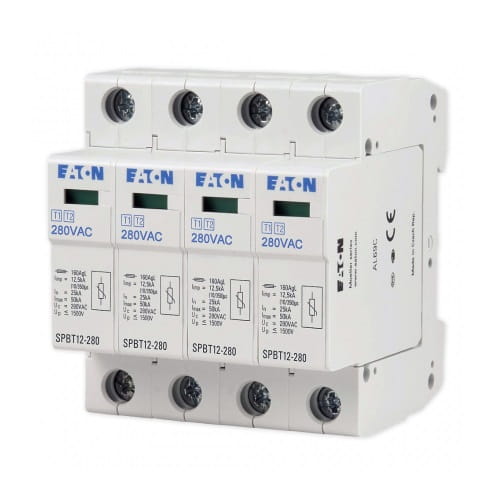

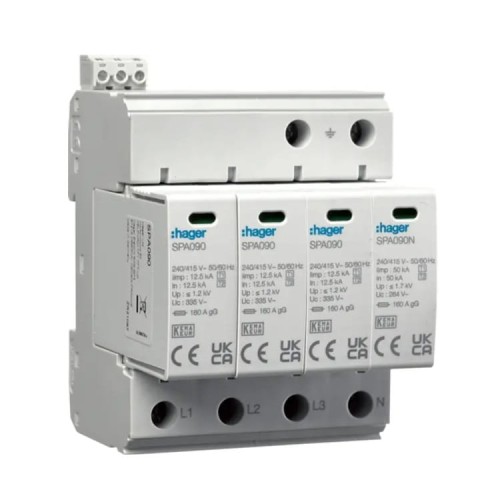

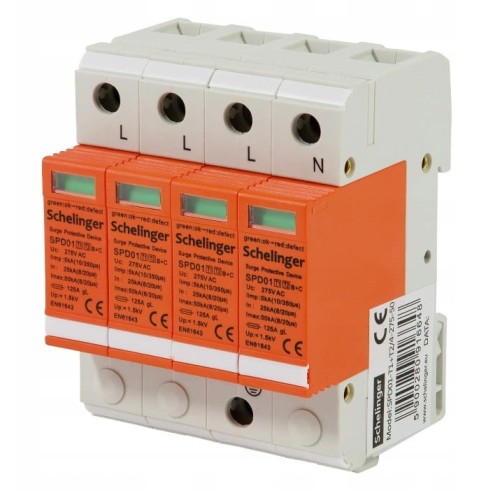

- AC zvodiče prepätia typ 1+2 (B+C): 1P, 3P+N a 4P, 5 – 50 kA, ochranná úroveň 1,2 – 1,5 kV, ak je uvedená.

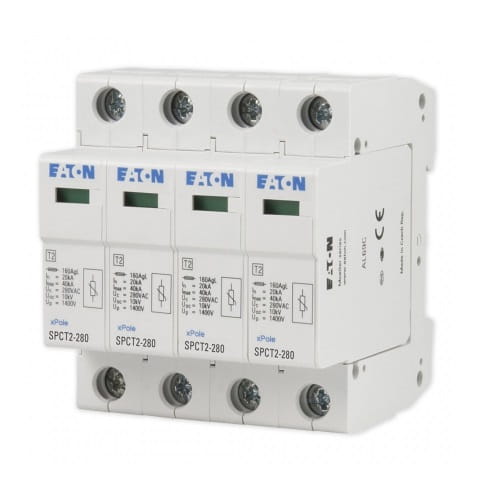

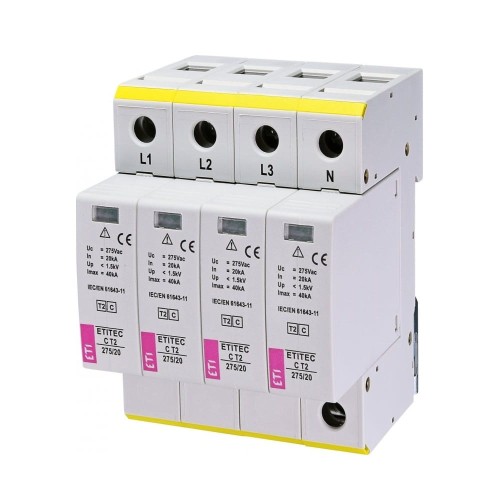

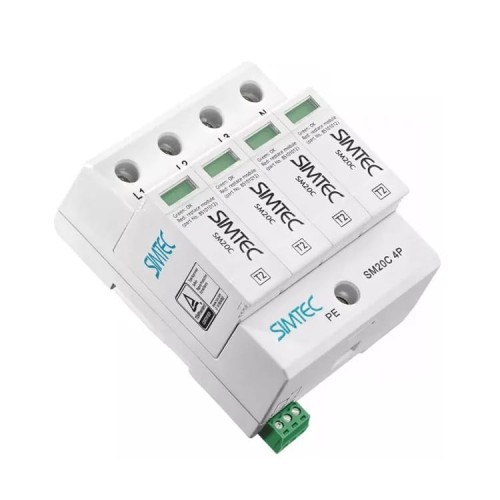

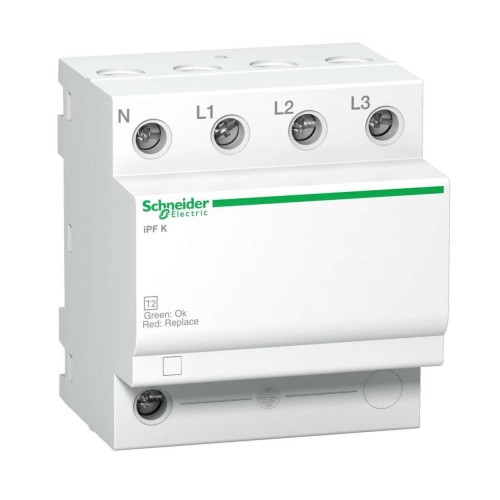

- AC zvodiče prepätia typ 2 (C): 3P+N a 4P, 20 – 40 kA, ochranná úroveň 1,4 – 1,5 kV.

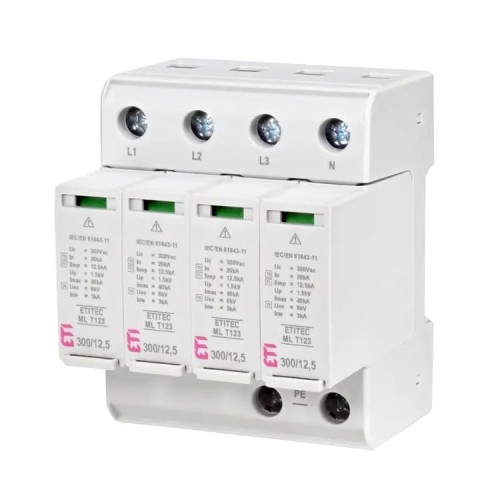

- Zvodič prepätia typ 1+2+3 (B+C+D): 4P, 20 kA, 1,5 kV, ktorý spája tri triedy v jednom zariadení.

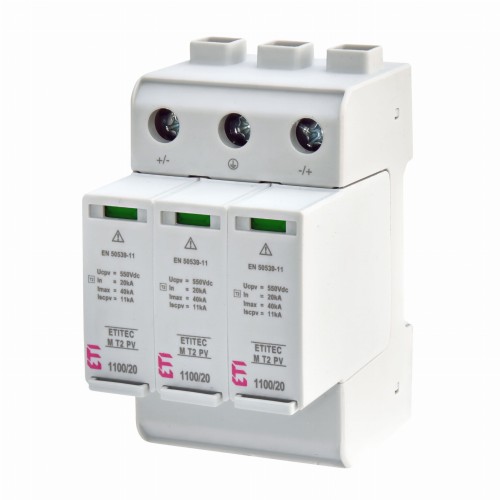

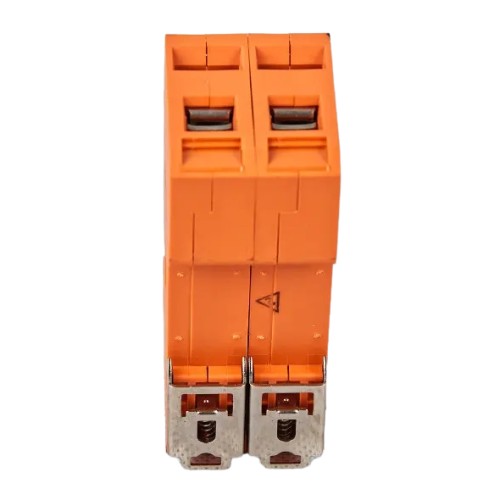

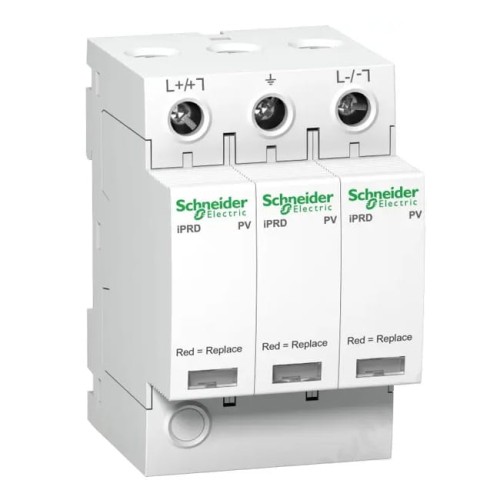

- PV DC zvodiče prepätia typ 2 (C): 1000 V a 1100 V DC, 2P a 3P, 15 – 20 kA, 3,8 – 4,0 kV.

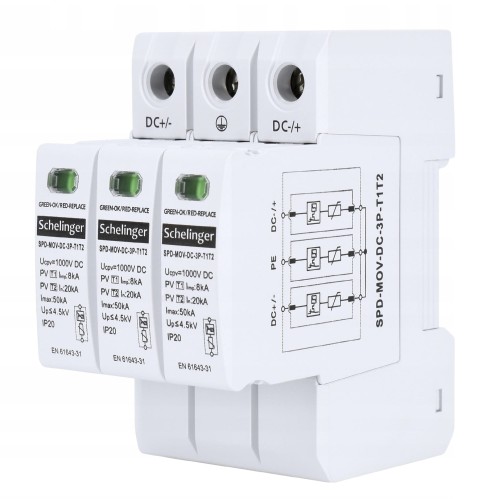

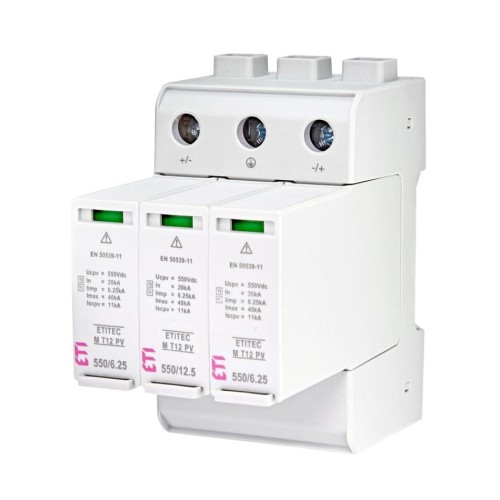

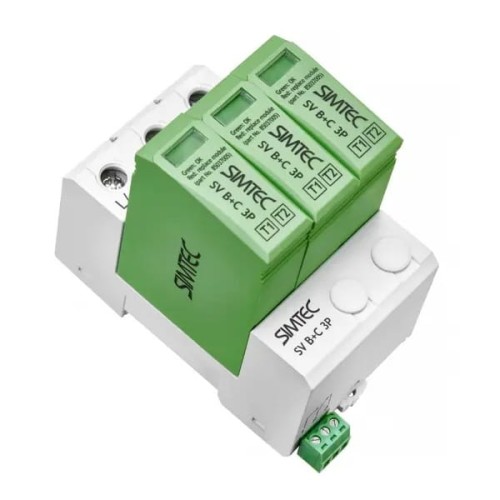

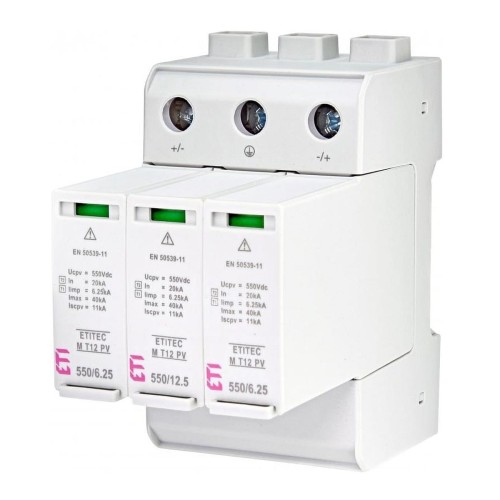

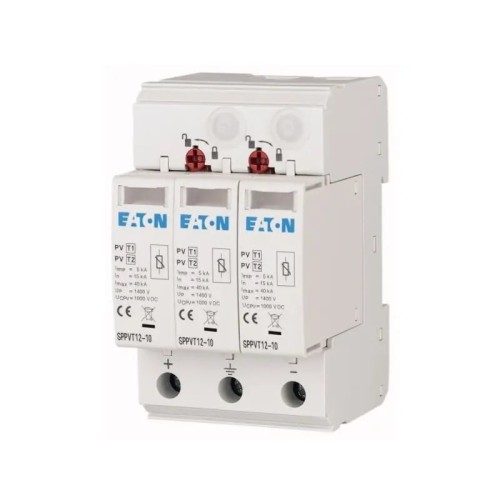

- PV DC zvodiče prepätia typ 1+2 (B+C): 1000 V a 1100 V DC, 3P a 2P+N, 8 – 65 kA, 3,7 – 4,5 kV.
Ako vybrať
- Použitie a napätie: zvoľte AC pre rozvodnú sieť (väčšina je na 275 V AC) alebo DC pre fotovoltiku (1000 V DC alebo 1100 V DC).
- Trieda SPD: typ 1+2 (B+C) spája dve triedy v jednom zariadení. Typ 2 (C) sa používa v rozvádzačoch.
- Ochranná úroveň Up: nižšia hodnota znamená lepšie obmedzenie zvyškového napätia. AC zariadenia tu dosahujú 1,2 – 1,5 kV, ak je uvedená, DC zariadenia 3,7 – 4,5 kV.
- Počet pólov a sieť: prispôsobte 1P, 2P, 3P, 3P+N, 4P alebo 2P+N danej sústave. Viaceré zariadenia sú uvedené pre siete TN-S/TT.
- Servisné vlastnosti: niektoré modely majú vymeniteľné vložky, indikátory stavu alebo signalizačný kontakt. Väčšina je určená na montáž na DIN lištu.
Typické použitie
AC zariadenia sa inštalujú do hlavných a podružných rozvádzačov. Zvodiče triedy II sa odporúčajú v odstupoch 10 – 20 metrov dĺžky kábla. DC zariadenia chránia fotovoltické inštalácie pred účinkami priameho úderu blesku alebo úderu v blízkosti. Niektoré zariadenia typu 2 sú navrhnuté na koordinovanú prevádzku so zariadeniami triedy I.
Často kladené otázky
Stačí jedno zariadenie na úplnú prepäťovú ochranu?
Jeden z opisov značky Simtec uvádza, že úplná ochrana vyžaduje trojstupňovú hierarchiu zariadení typu 1, 2 a 3 (B, C, D), inštalovaných za sebou. K dispozícii je aj zariadenie typu 1+2+3.
Môžem vymeniť vložku bez demontáže celého zariadenia?

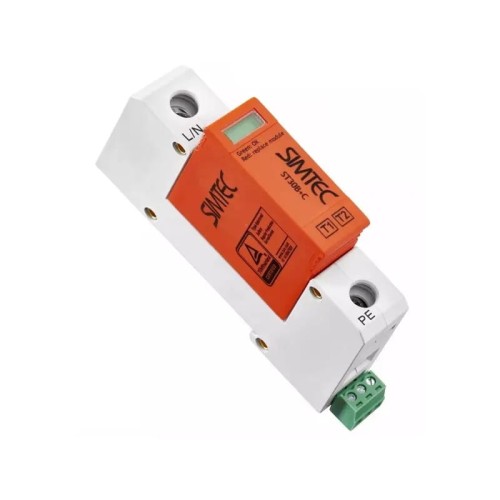

Áno, pri modeloch s vymeniteľnými vložkami. Zvodič prepätia Simtec 1P typ 1+2 umožňuje výmenu vložky bez demontáže celého zariadenia.
Ako zistím, že je ochrana aktívna?

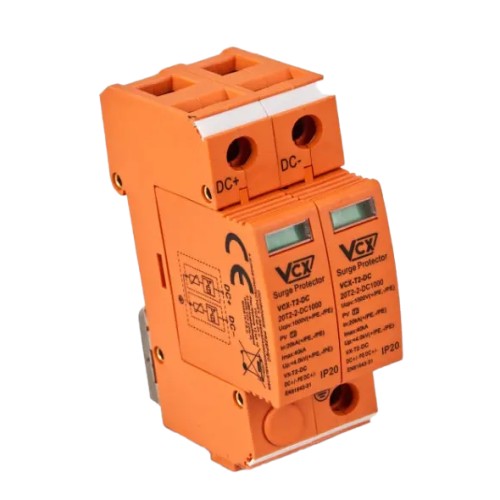

Viaceré modely majú indikátor stavu. Napríklad PV zvodič prepätia 1000 V 2P 20 kA signalizuje aktívnu ochranu zelenou farbou a chýbajúcu ochranu červenou.
Neviete, ktoré zariadenie vyhovuje vašej inštalácii? Obráťte sa na našu technickú podporu a pomôžeme vám s výberom.
