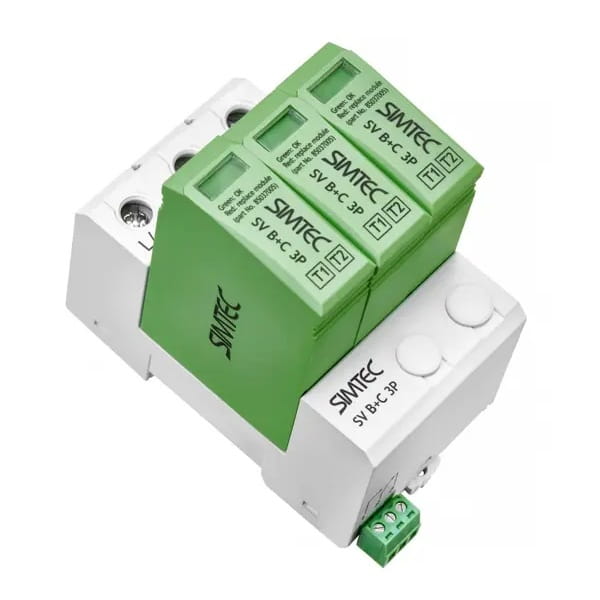

Simtec Zvodič prepätia PV DC Typ 1+2 (Trieda B+C) 1000V 3P 20kA 4,5kV
Zanechať spätnú väzbu k produktu
Varistorový zvodič prepätia Typ 1+2 (B+C) pre fotovoltaické inštalácie, 1000V DC, 3-pólový. Vybíjací prúd 20kA, úroveň ochrany ≤4,5kV, čas odozvy <25ns. Montáž na lištu TS35, IP20.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Vyberte variant:
Cena jednotlivých variantov sa môže líšiť
Možnosti balenia
Kód produktu:
Vlastnosti produktu
[PIM] ograniczniki-przepiec #93
- Použitie DC (fotovoltaický)
- Typ prepäťovej ochrany (trieda SPD) T1+T2 (B+C)
- Menovité napätie [V] 1000V DC
- Počet pólov 3P
- Bleskový prúd (Iimp/In) [kA] 20 kA
- Značka SIMTEC
- Ochranná úroveň (Up) [kV] 4,5 kV
Popis
Simtec Zvodič prepätia PV DC Typ 1+2 (Trieda B+C) 1000V 3P 20kA 4,5kV
Varistorový zvodič prepätia pre fotovoltaické inštalácie SV B+C 3P PV T1 T2 1000V DC SIMTEC 85036002 SIMET, známy aj ako zvodič blesku, je zariadenie navrhnuté na ochranu fotovoltaických systémov pred následkami prepätia.
Zariadenie je konštruované s využitím varistorov a iskrísk a má za úlohu znižovať nebezpečné špičky napätia, ktoré sa môžu objaviť v dôsledku priameho úderu blesku alebo jeho blízkeho prechodu. V napájacom systéme je pre kompletnú ochranu proti prepätiu nevyhnutné použitie trojstupňovej hierarchie zvodičov prepätia (typ 1, 2, 3, teda B, C, D), inštalovaných postupne. Zvodič SV B+C 3P je špeciálne prispôsobený na použitie vo fotovoltaických inštaláciách pracujúcich pri napätí do 1000 V DC, na strane jednosmerného prúdu.
ELEKTRICKÉ PARAMETRE
| Parameter | Hodnota |
|---|---|
| Séria a typ | SV B+C 3P PV T1 T2 1000V DC SIMTEC 85036002 SIMET |
| Menovité napätie systému PV | 1000V DC |
| Najväčšie napätie trvalej prevádzky fotovoltaického systému | 1060 V DC |
| Impulzný prúd | 6,25 kA |
| Menovitý vybíjací prúd | 20 kA |
| Maximálny vybíjací prúd | 40 kA |
| Napäťová úroveň ochrany | ≤4,5 kV |
| Čas zásahu | < 25ns |
| Prípustná vlhkosť | 30% ÷ 90% |
| Izolačný odpor | >100 MΩ |
| Maximálna prídavná poistka | 160 A |
| Frekvencia | 48 ÷ 62 Hz |
| Diaľková signalizácia poruchy | ÁNO |
| Zhoda s normami | EN 61643-31:2019-07E v súlade so smernicou 2014/35/EÚ |
MECHANICKÉ PARAMETRE
| Parameter | Hodnota |
|---|---|
| Prierez vodičov | tuhých 2,5 ... 35 mm²; ohybných 2,5 ... 25 mm² |
| Materiál krytu | PA66, UL94 V0 |
| Indikátor stavu | optický, červený pri poškodení |
| Pevná montáž na lištu | TS 35 |
| Rozsah prevádzkových teplôt | -40°C ... +85°C |
| Stupeň ochrany IP | IP20 |
| Vidlicová prepojovacia lišta | modulový rozstup 18 mm |
| Tepelné odpájacie zariadenie | ÁNO |
| Prierez vodičov diaľkovej signalizácie | max 1,5 mm² - lanko, drôt |
ŠPECIFIKÁCIA
| Parameter | Hodnota |
|---|---|
| Hmotnosť balenia | 0,2 kg |
| Pre sieť | DC (Fotovoltaické PV) |
| Trieda zvodiča | B+C (Typ 1+2) |
| Počet pólov | 3 |
| Menovitý vybíjací prúd (In) | 20kA |
| Napäťová úroveň ochrany | 4,5kV |
| Šírka vyjadrená počtom modulov | 3 |
| Maximálne prípustné prevádzkové napätie | 1000V |
| Maximálny vybíjací prúd | 40 kA |
