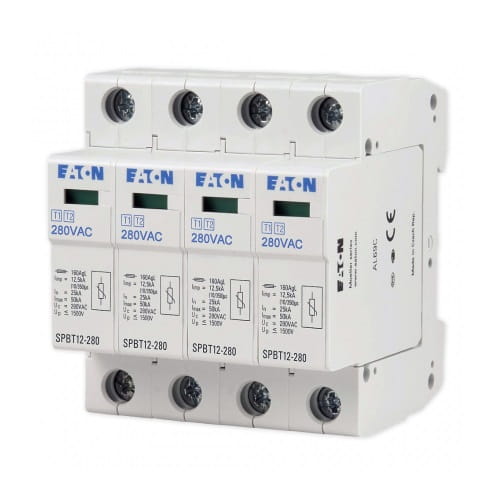

Zvodič prepätia SPBT12 Typ 1+2 (Trieda B+C)
Zanechať spätnú väzbu k produktu
Zvodič prepätia triedy B+C (Typ 1+2) | 4-pólový | Výbojový prúd 12,5kA. Varistorový zvodič s pracovným napätím 280V, úroveň ochrany 1,5kV, impulzný prúd 25kA. Montáž na DIN lištu, vizuálna signalizácia poruchy, stupeň krytia IP20.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Vyberte variant:
Cena jednotlivých variantov sa môže líšiť
Možnosti balenia
Kód produktu:
Vlastnosti produktu
[PIM] ograniczniki-przepiec #93
- Použitie AC (sieťový)
- Typ prepäťovej ochrany (trieda SPD) T1+T2 (B+C)
- Menovité napätie [V] 275V AC
- Počet pólov 4P
- Bleskový prúd (Iimp/In) [kA] 12,5 kA
- Značka EATON
- Ochranná úroveň (Up) [kV] 1,5 kV
Popis
Zvodič prepätia Typ 1+2 (B+C) 4P 12,5kA 1,5kV SPBT12/280/4 158331 EATON
Zvodič prepätia, prepäťová ochrana B+C SPBT-12/280/4 Moeller je pokročilý systém ochrany pred prepätím, ktorý kombinuje vlastnosti zvodičov triedy B a C pomocou varistorov v jednej jednotke.
Toto zariadenie je určené predovšetkým na použitie v rezidenčnom sektore, vybavené funkciou vizuálnej signalizácie poruchy. Poskytuje maximálnu odolnosť voči nárazovým prúdom až do 12,5kA (10/350)µs a je ponúkané v rôznych konfiguráciách, od jedno- až po štvorstupeňové, minimalizujúc úrovne prepätia na hodnoty pod 1,5kV. Moderný zvodič prepätia bol navrhnutý s cieľom zabezpečiť účinnú ochranu pred následkami priamych a nepriamych úderov blesku a spínacích prepätí, pričom predstavuje ideálne riešenie pre domy a obytné budovy.
Súpravy sa odporúča inštalovať (z pohľadu napájania) pred meracími zariadeniami a prúdovými chráničmi. Týmto spôsobom sa zabráni chybnému srábaniu prúdových chráničov počas prietoku nárazového prúdu po zosrábovaní zvodičov prepätia. Prúdový chránič namontovaný pred zvodičmi prepätia je vystavený pôsobeniu nárazových prúdov, ktoré môžu viesť k jeho zničeniu alebo zbytočnému zosrábaniu.
- Zvodič prepätia triedy podľa IEC 61643-1
- Typová skúška podľa EN61643-1
- Rýchla montáž na nosnú lištu podľa EN 50022
- Pri zvodičoch prepätia SPB-25/440 a SPB-60/400 výduch plynov prebieha von - vyžaduje sa odstup od horľavých prvkov!
- Zvodič prepätia triedy podľa normy VDE 0675, časť 6/A3 11.97
Zvodiče prepätia SP-B+C je potrebné inštalovať v:
- budovách s vonkajšou bleskozvodnú inštaláciou
- budovách s vonkajším vzdušným vedením a bleskozvodnú inštaláciou
- chránenom objekte, v ktorom sa ako bleskozvod využíva vnútorná oceľová konštrukcia
- budovách napájaných káblovým vedením, keď je vzdialenosť medzi budovou a trafostanicou malá (možnosť výskytu veľkých skratových prúdov)
- objektoch bez bleskozvodu v tesnej blízkosti vysokých objektov, keď jsou uzemnenia objektov spojené
ŠPECIFIKÁCIA
| Parameter | Hodnota |
|---|---|
| Hmotnosť balenia | 0,3 kg |
| Pre sieť | TN |
| Trieda ochrany | B+C (Typ 1+2) |
| Počet pólov | 4 |
| Menovitý vybíjací prúd (In) | 12,5kA |
| Maximálne prípustné prevádzkové napätie | 280 V |
| Úroveň ochrany pri menovitom nárazovom prúde | 1,5 kV |
| Frekvencia prevádzky | 50/60 Hz |
| Nárazový prúd | 25 kA |
| Stupeň krytia IP | IP20 |
