Uzemňovacia podložka PV okrúhla plná Ø35 mm – nerezová oceľ A2

Dostupnosť: Na sklade (veľké množstvo)

Doručenie do: 6 Pracovných dní

Hmotnosť: 0.002 kg

Cena/ ks.: 0,13 € 0.13

vrátane 23% DPH, bez nákladov na dopravu

Cena bez DPH/ ks.: (0,10 €)

bez 23% DPH, bez nákladov na dopravu

* Možnosti balenia:

Kusov
Balíček: 500 Kusy
Balíček: 15000 Kusy
Balíček: 30000 Kusy

množstvo ks.

Spolu:

produkt nedostupný

pridať do zoznamu želaní

* - Povinné pole

Hodnotenie:

Predajca: -

Kód produktu: PV-20-03

odporučiť priateľovi

Popis

Uzemňovacia podložka PV okrúhla plná Ø35 mm – nerezová oceľ A2

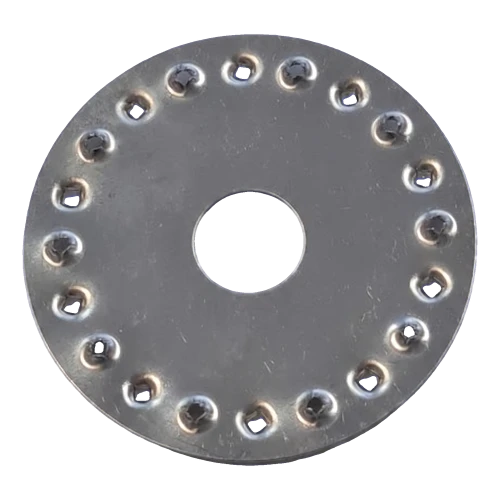

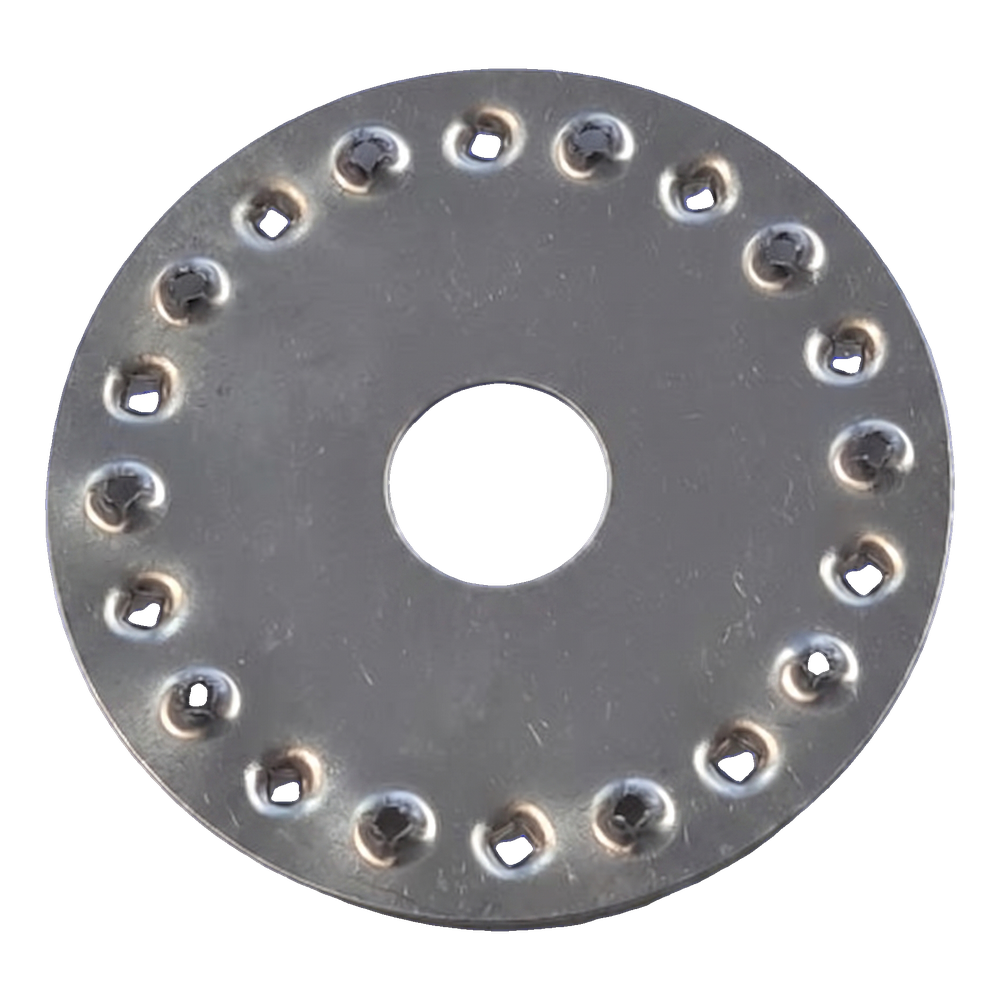

Uzemňovacia podložka okrúhla plná Ø35 mm z nerezovej ocele A2 s výstupkami

Uzemňovacia podložka variant III je okrúhly, plný montážny prvok určený na vyrovnávanie potenciálov vo fotovoltaických inštaláciách. Jej úlohou je zabezpečiť galvanickú kontinuitu spojení medzi rámami PV modulov, konštrukčnými profilmi a ostatnými kovovými prvkami systému. Charakteristické ostré výstupky rozmiestnené po obvode podložky prerážajú tenkú vrstvu anodizovaného hliníka pokrývajúcu rámy fotovoltaických modulov — vrstvu, ktorá je izolátorom a nevedie elektrický náboj. Vďaka tomu výstupky prenikajú priamo k vrstve hliníka pod anodickou vrstvou, čím vytvárajú pevné a trvalé elektrické spojenie. Podložka je vyrobená z nerezovej ocele A2 (1.4301, akosť 304) — austenitickej nemagnetickej ocele, pružnej a odolnej voči napätiu. Vysoká odolnosť voči korózii vyplývajúca z prídavku niklu do zliatiny zaručuje neprerušenú prevádzku v akýchkoľvek podmienkach prostredia počas mnohých rokov prevádzky inštalácie.

Kľúčové výhody pre inštalatéra

Výstupky prerážajúce anodickú vrstvu zaisťujú spoľahlivý galvanický kontakt bez dodatočnej úpravy rámov

Austenitická štruktúra zaručuje viacročnú trvácnosť spojenia v akýchkoľvek atmosférických podmienkach

Univerzálny centrálny otvor umožňuje rýchlu montáž štandardným skrutkovým príslušenstvom

Plná okrúhla konštrukcia zabezpečuje rovnomerný prítlak výstupkov po celom obvode

Malé rozmery umožňujú pohodlné skladovanie a prepravu veľkých partií

Video prezentujúce uzemňovaciu podložku pre fotovoltaické inštalácie

Technické parametre

Typ prvku	okrúhla plná (variant III)
Priemer / rozmer	Ø35 mm
Otvor	8 mm

Materiál

Materiál	nerezová oceľ A2 – 1.4301 (akosť 304)
Odolnosť voči korózii	vysoká — austenitická nemagnetická oceľ s prídavkom niklu, vhodná pre všetky podmienky prostredia

Montáž a použitie

Spôsob montáže	mechanický — prítlak skrutkou cez centrálny otvor
Kompatibilné profily / konštrukcie	rámy fotovoltaických modulov z anodizovaného hliníka, konštrukčné profily PV

Fyzikálne vlastnosti

Hmotnosť	0,002 kg

Bezpečnosť
