Posuvná matica M8 s pružinovou guľôčkou pre PV profil – hliník 6060

Prejsť na spätnú väzbu k produktu

Posuvná matica M8 s pružnou guľkou pre PV profil, hliník 6060. Závit M8, montáž do hornej drážky profilu, hmotnosť 0,004 kg. Slúži na uchytenie stredných a koncových svoriek vo fotovoltaických inštaláciách.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 0,12 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

Vyberte variant:

Cena jednotlivých variantov sa môže líšiť

Možnosti balenia

ks.
Dostupnosť:
Na sklade (veľké množstvo)
Dodacia lehota: 24 hodín

Vlastnosti produktu

[PIM] Nakrętki #41

  • Typ závitu M8

Popis

Posuvná matica M8 s pružnou guľkou pre PV profil – hliník 6060

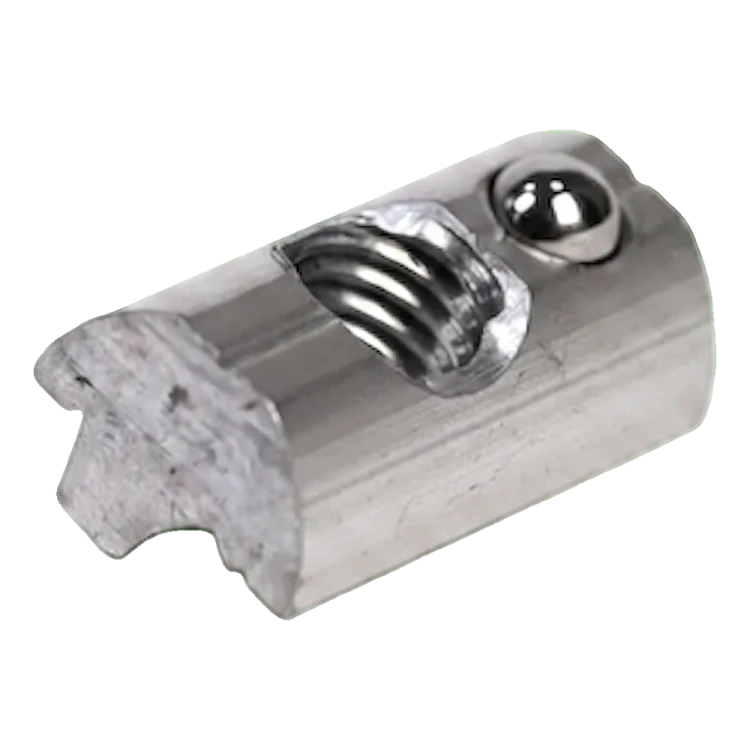

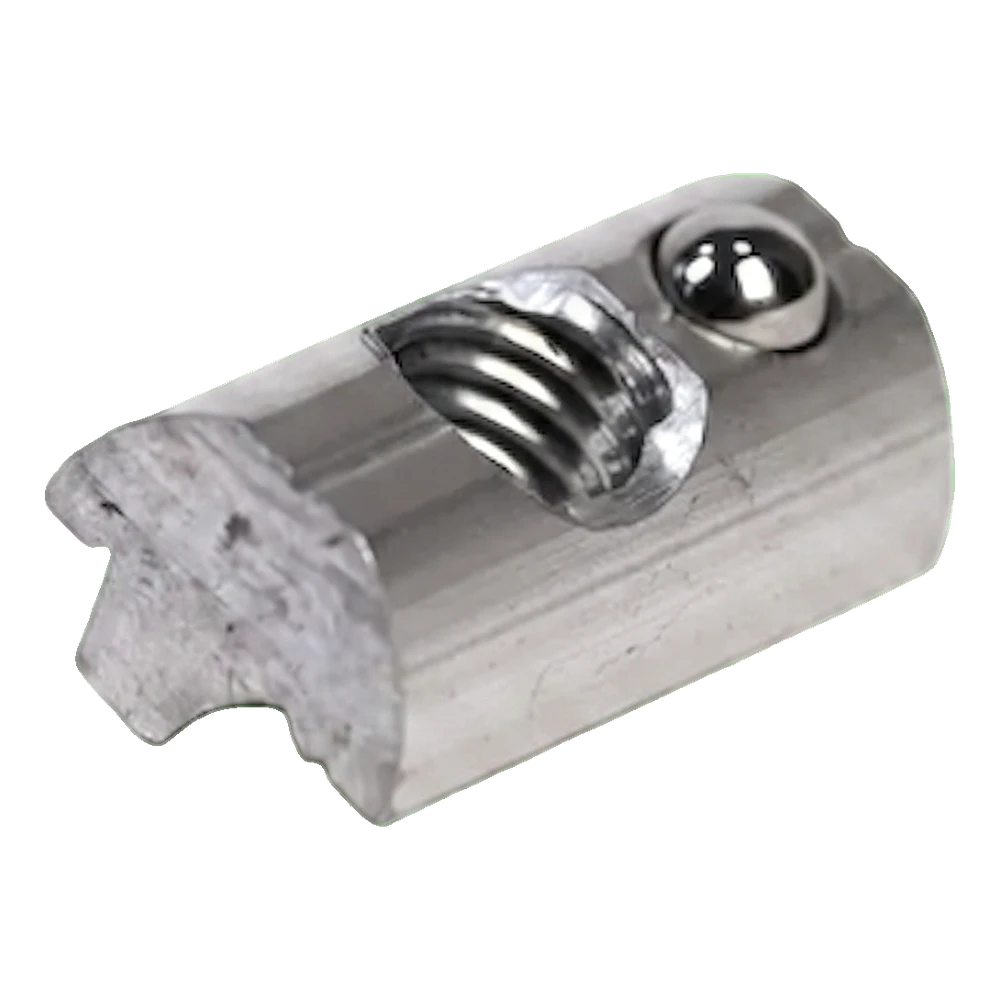

Posuvná matica M8 s pružnou guľkou – pohľad na produkt
Posuvná matica M8 s pružnou guľkou – pohľad na produkt

Posuvná matica M8 s pružnou guľkou (nutenstein) je kľúčovým montážnym prvkom používaným vo fotovoltaických inštaláciách. Vyrobená z hliníka 6060, spája vysokú mechanickú pevnosť s nízkou hmotnosťou a odolnosťou proti korózii. Matica umožňuje uchytenie stredných a koncových svoriek na akomkoľvek mieste montážneho profilu, čo dáva montážnikovi plnú slobodu pri umiestňovaní PV modulov.

Zabudovaná pružná guľka zabraňuje vypadnutiu matice z drážky profilu pred konečným dotiahnutím skrutky, čo výrazne uľahčuje prácu na streche — prvok zostáva v požadovanej polohe počas montáže svoriek a panelov.

Použitie a montáž

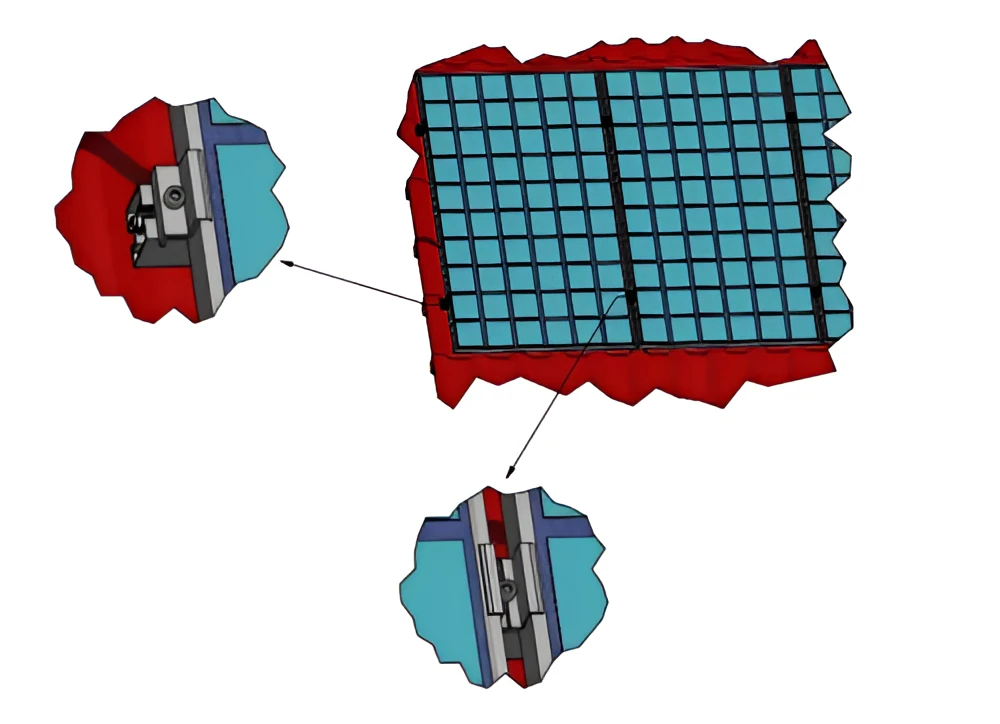

Schéma montáže posuvnej matice do profilu pod fotovoltaickým panelom na streche
Schéma montáže posuvnej matice do profilu pod fotovoltaickým panelom na streche

Posuvná matica sa montuje do hornej drážky hliníkového profilu. Po zasunutí do drážky profilu pružná guľka zaistí prvok v polohe, čo umožňuje voľné posunutie na požadované miesto. Následne sa pomocou skrutky M8 pritiahne svorka upevňujúca fotovoltaický modul. Toto riešenie umožňuje presné rozmiestnenie stredných aj koncových svoriek po celej dĺžke profilu.

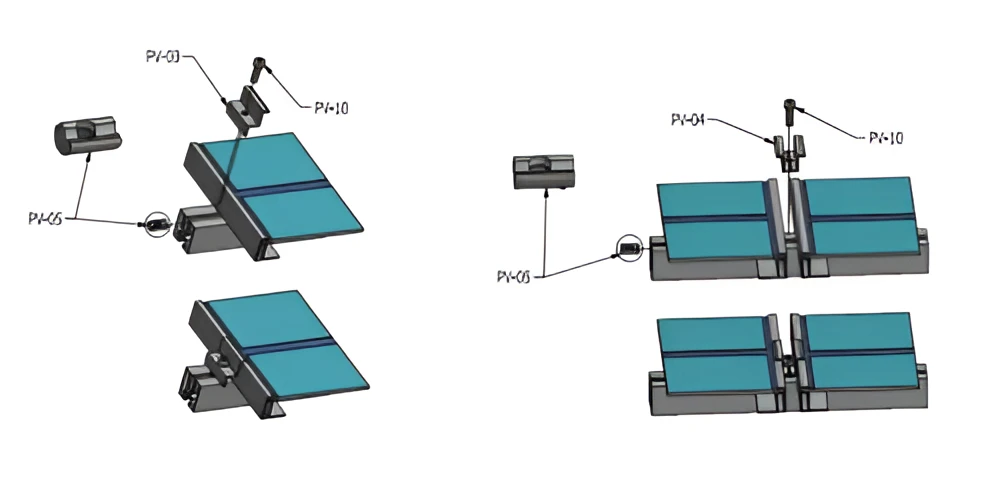

Schéma montáže stredných a koncových svoriek pomocou posuvnej matice a skrutky
Schéma montáže stredných a koncových svoriek pomocou posuvnej matice a skrutky

Technická špecifikácia

ParameterHodnota
MateriálHliník 6060
ZávitM8
Miesto montážeHorná drážka profilu
Hmotnosť0,004 kg

Návod na montáž

Nasledujúce video prezentuje montáž posuvných matíc a skrutiek do hliníkového profilu fotovoltaického systému.

Návod na montáž posuvných matíc a skrutiek do hliníkového profilu fotovoltaického systému
