Hliníkový trapézový mostík H-40 s EPDM 330 mm – uchytenie FV na trapézový plech

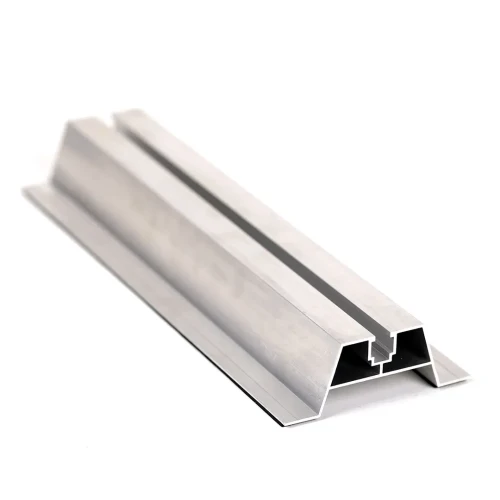

Trapézový mostík H-40 s tesnením EPDM je hliníkový mostíkový profil určený na priame uchytenie fotovoltaických modulov na strechách krytých trapézovým plechom. Vyrobený zo zliatiny hliníka 6060, profil spája vysokú odolnosť voči korózii s dobrou mechanickou pevnosťou, čo sa prejavuje na trvanlivosti inštalácie počas celej doby prevádzky. Profil sa osadzuje na vrchole vlny trapézového plechu a jeho výška zabezpečuje voľné prúdenie vzduchu pod panelom — prirodzené chladenie modulov zlepšuje ich výkon a oddeľuje panel od zohriateho povrchu strechy. Horný montážny kanál umožňuje uchytenie stredných a koncových svoriek pomocou skrutiek s inbusovou hlavou a štvorhranných matíc, čo dáva montážnej skupine flexibilitu pri umiestňovaní modulov.

Kľúčové výhody pre inštalatéra

Montáž na streche z trapézového plechu

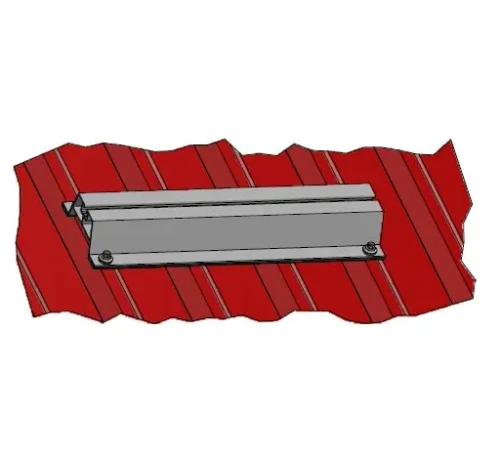

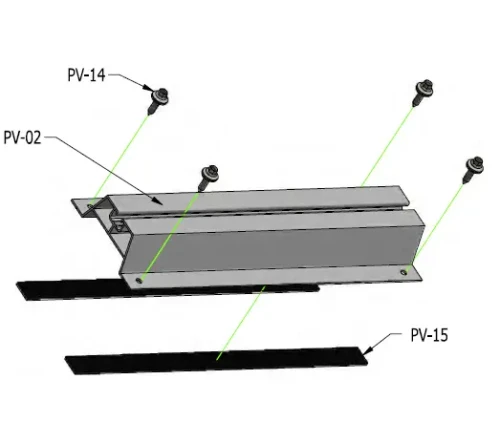

Trapézový mostík sa osadzuje priamo na vrchole vlny trapézového plechu. Tesnenie EPDM zaisťuje tesné priliehanie profilu k podkladu a chráni plech pred poškodením v mieste uchytenia. Otvory pre skrutky, ktoré upevňujú profil ku konštrukcii strechy, sa vyhotovujú priamo na stavbe — vďaka tomu inštalatér prispôsobí rozostup konkrétnemu profilu plechu. Fotovoltaické panely sa upevňujú k hornému kanálu mostíka pomocou stredných alebo koncových svoriek.

Kompatibilita so systémom svoriek

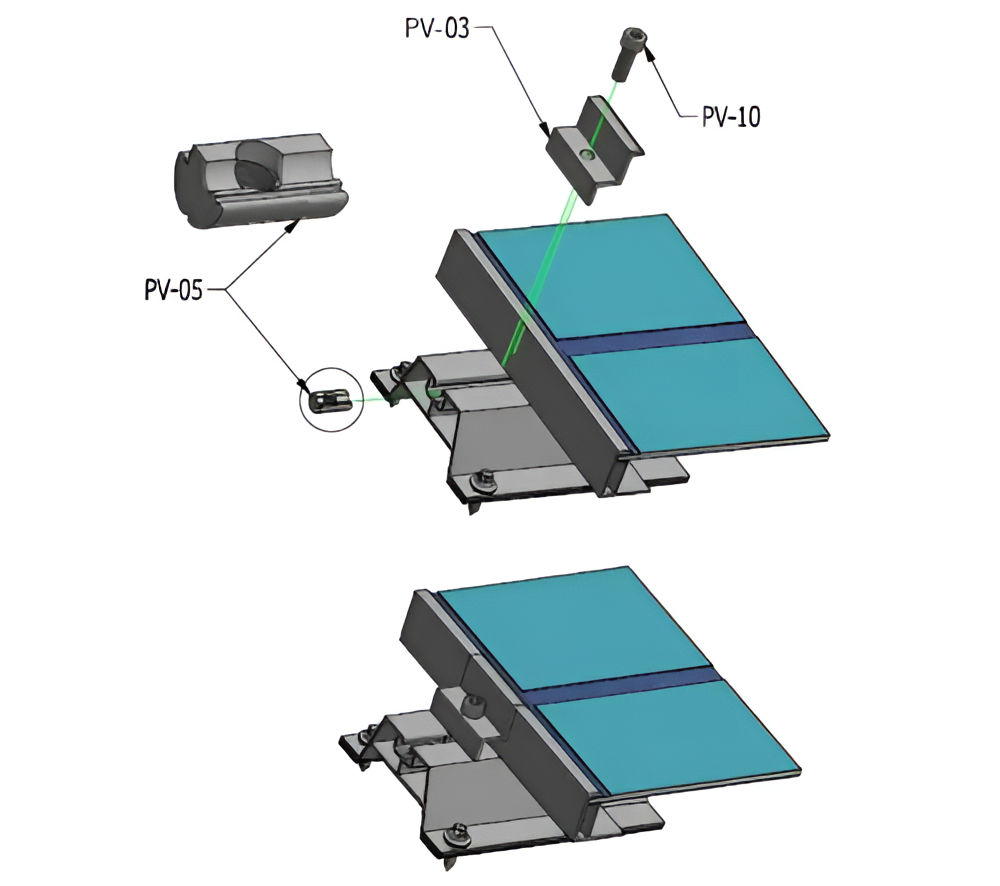

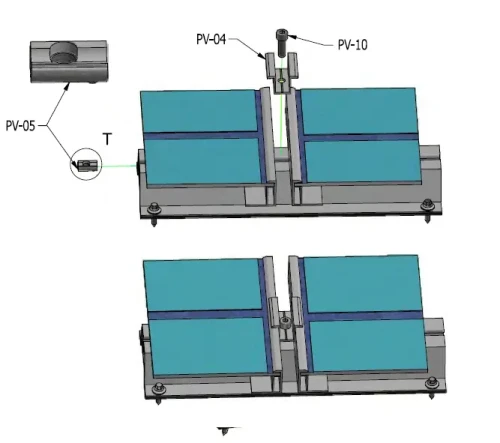

Profil je kompatibilný so širokou škálou montážnych príslušenstiev. Stredné a koncové svorky sa osadzujú do horného kanála koľajnice a štvorhranné matice so šesťhrannou hlavou ich zaisťujú v požadovanej polohe. Nižšie uvedené schémy zobrazujú príkladové konfigurácie s použitím koncových a stredných svoriek.

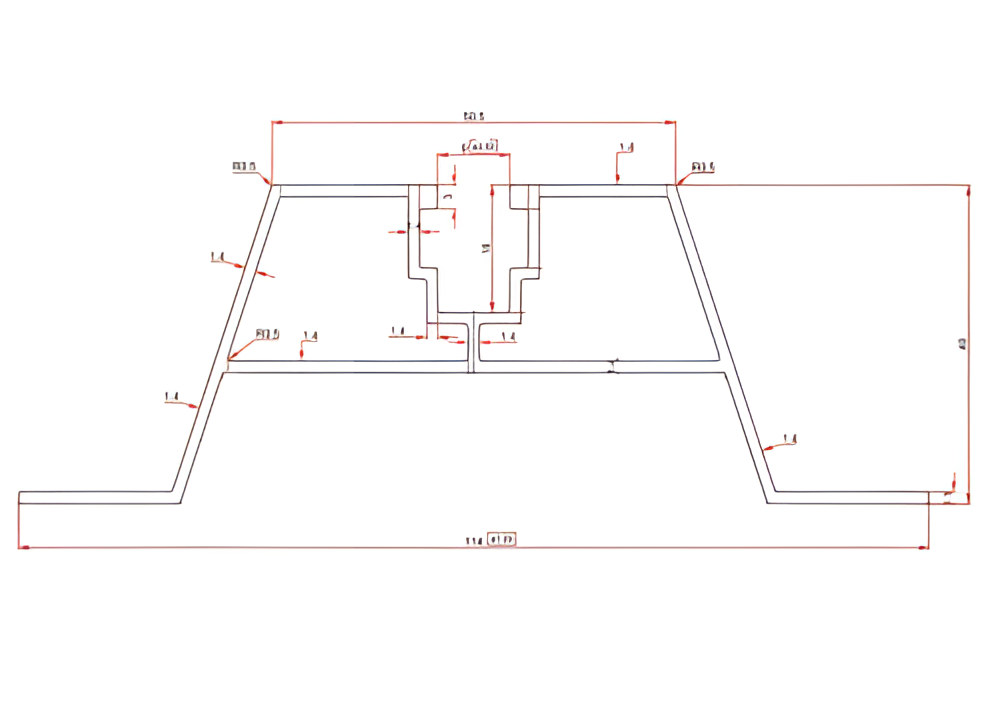

Konštrukcia profilu je založená na symetrickom trapézovom priereze s centrálnym montážnym kanálom navrchu. Veľká styková plocha s plechom zaisťuje stabilitu a jednotná hrúbka stien garantuje primeranú tuhosť pri zachovaní nízkej hmotnosti. Rovnomerné rozloženie zaťaženia umožňuje uchytenie svoriek v ľubovoľnom bode pozdĺž kanála.
