Trapézový mostík hliníkový H-70 s EPDM 330 mm – upevnenie FV na trapézový plech

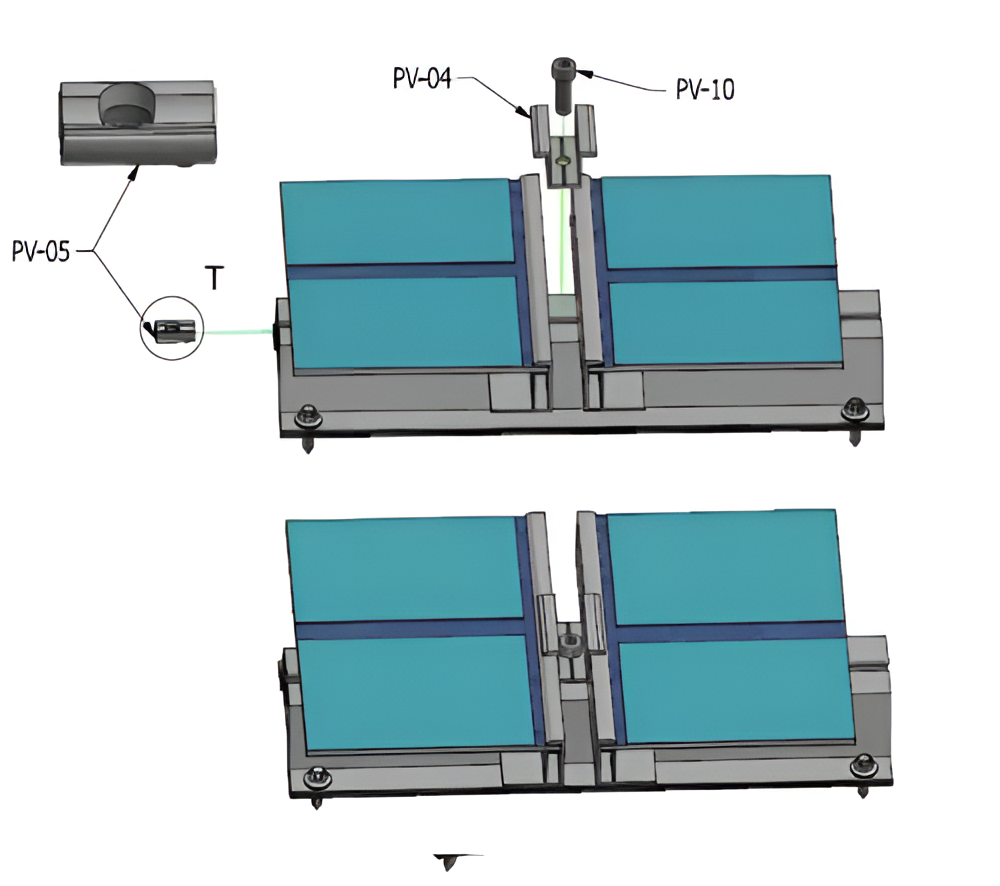

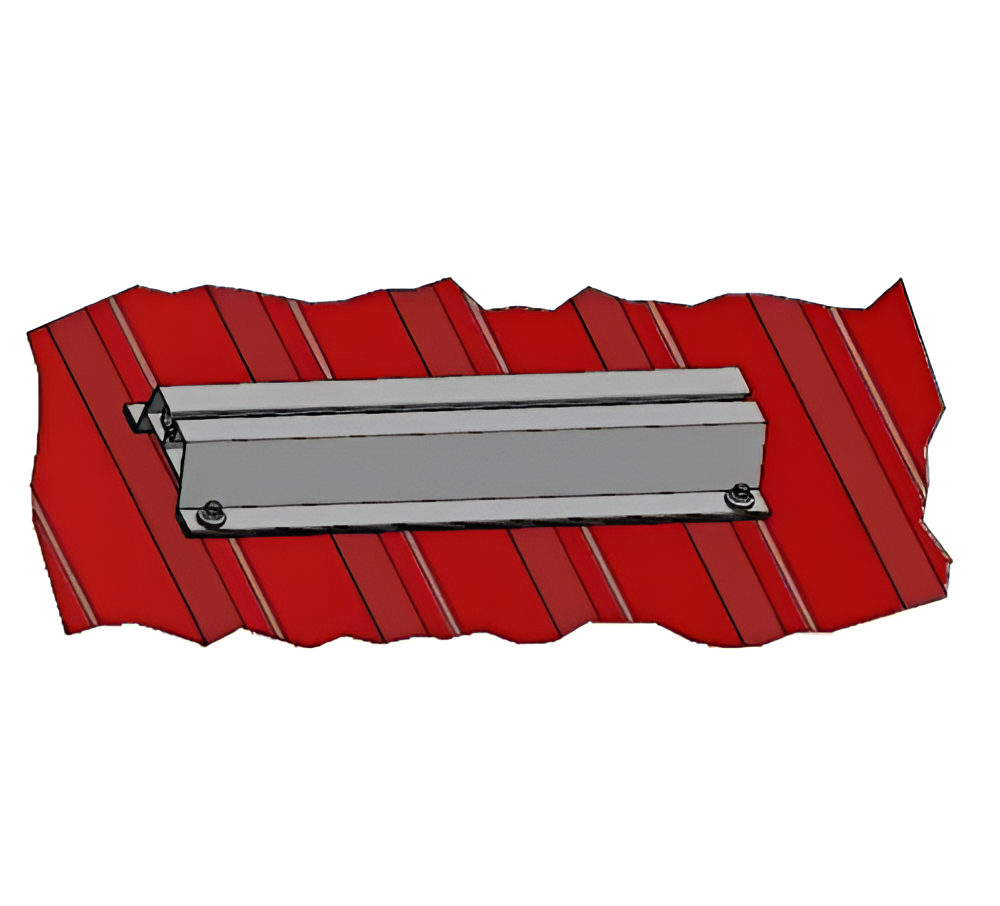

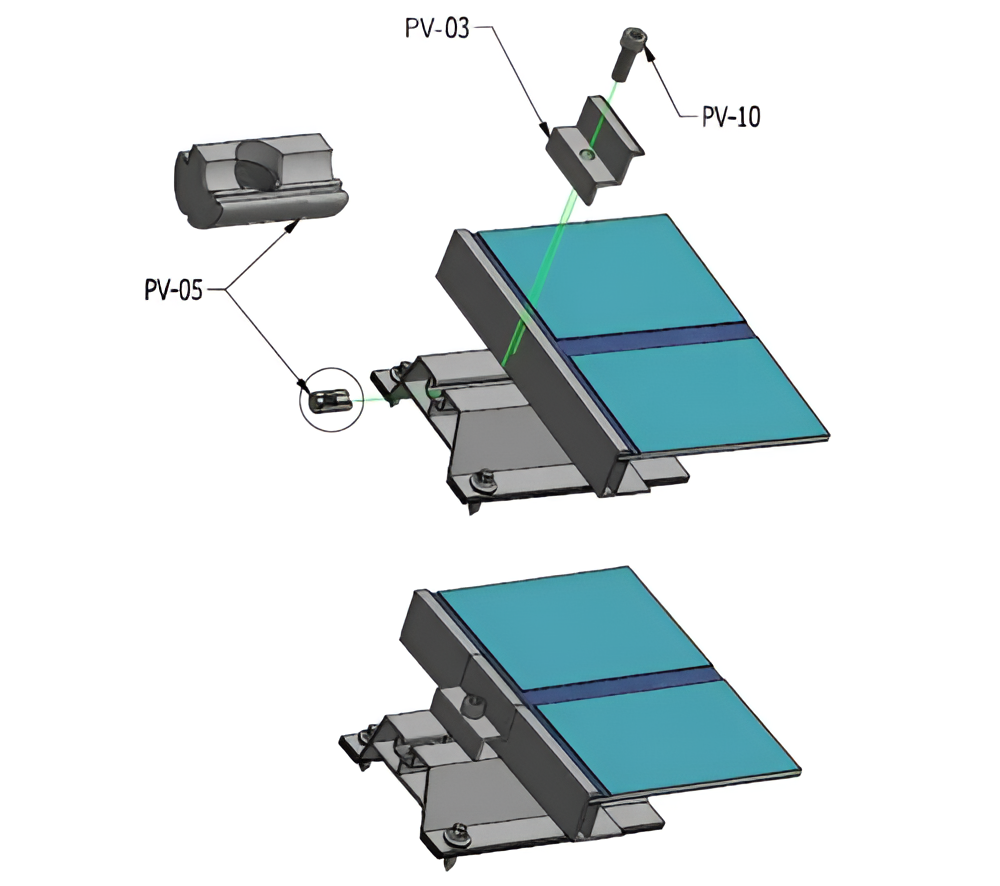

Trapézový mostík H-70 s tesnením EPDM je hliníkový mostíkový profil navrhnutý na priame upevnenie fotovoltaických panelov na strechách pokrytých trapézovým plechom. Trapézový tvar prierezu kopíruje geometriu vlniek plechu, vďaka čomu profil stabilne dosadá na strešnú krytinu bez potreby ďalších vyrovnávacích podložiek. Výška profilu zabezpečuje vhodný odstup medzi modulom a povrchom strechy, čo umožňuje voľné prúdenie vzduchu pod panelom — prirodzené vetranie účinne odvádza teplo, čo sa premieta do lepších prevádzkových podmienok FV modulov. Horný montážny kanál umožňuje upevnenie koncových a stredových svoriek pomocou skrutiek so šesťhrannou hlavou a štvorcových matíc, pričom otvory na skrutky upevňujúce mostík k plechu sa vyhotovujú priamo na streche počas montáže, čo umožňuje presne prispôsobiť kotviaci bod profilu plechu.
Výhody trapézového mostíka H-70
- Vetracia medzera medzi panelom a strechou podporuje prirodzené chladenie modulov a obmedzuje pokles výkonu v horúcich dňoch
- Tesnenie EPDM v sade chráni strešnú krytinu v mieste upevnenia a zabraňuje prenikaniu vody pod plech
- Hliníková zliatina 6060 odolná voči korózii — profil nevyžaduje dodatočnú antikoróznu ochranu a osvedčil sa v exteriérových podmienkach po celé roky
- Kompatibilita so stredovými a koncovými svorkami umožňuje univerzálne použitie v rôznych konfiguráciách inštalácie
- Montážne otvory vyhotovené na streche — flexibilné prispôsobenie rozstupu vĺn trapézového plechu

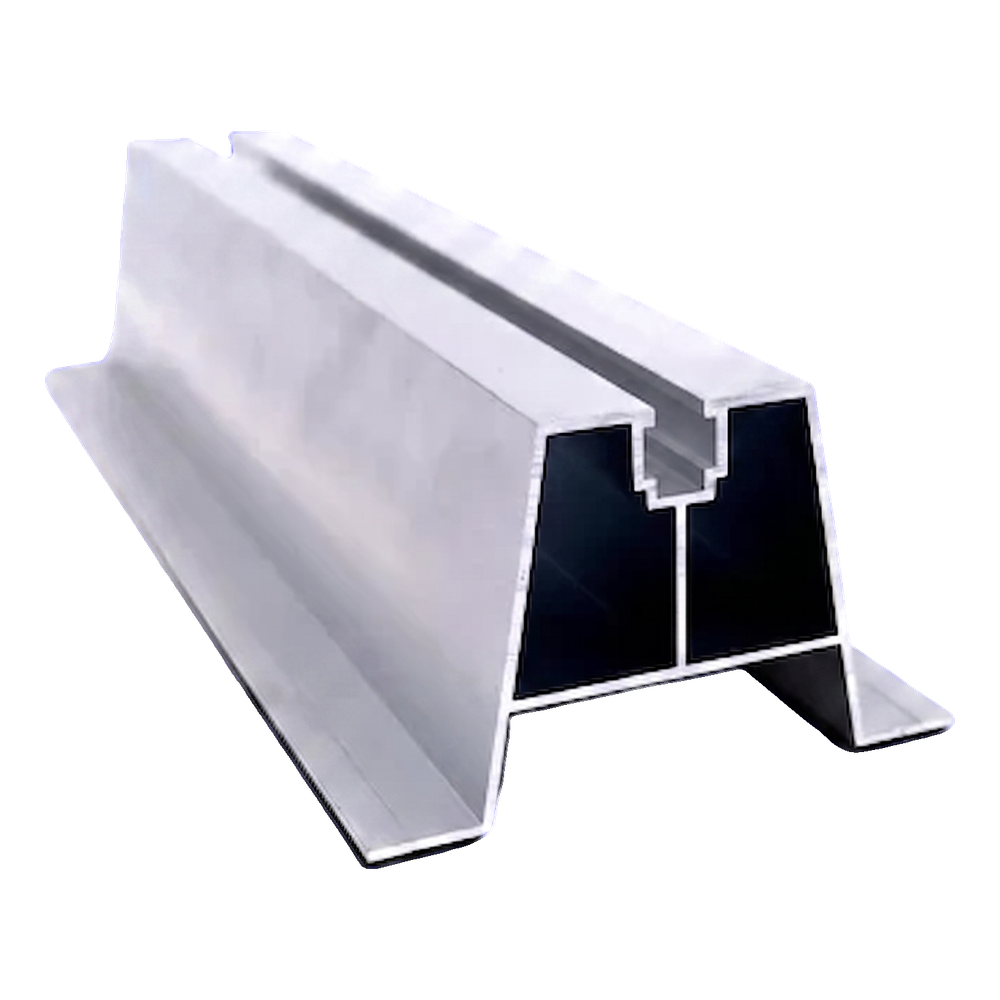

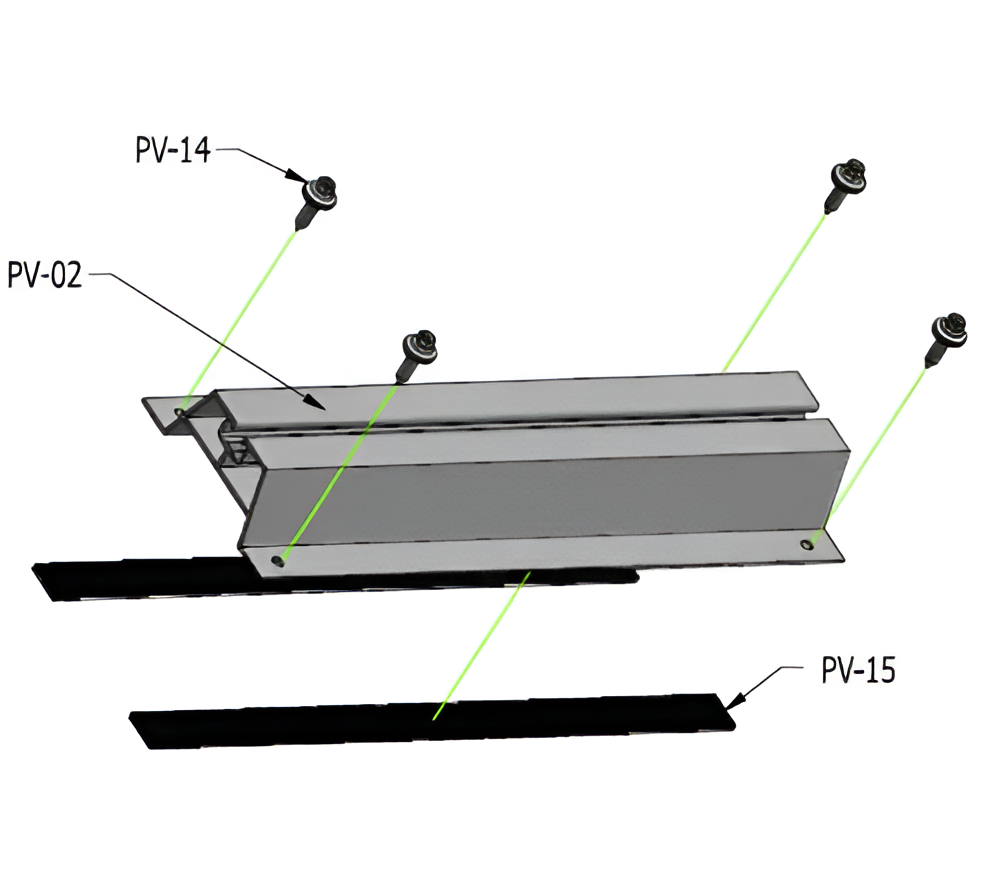

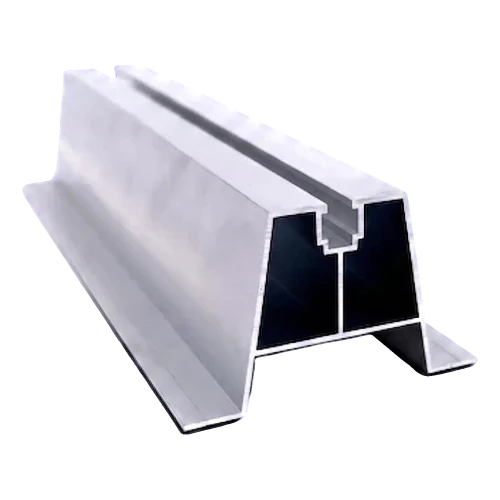

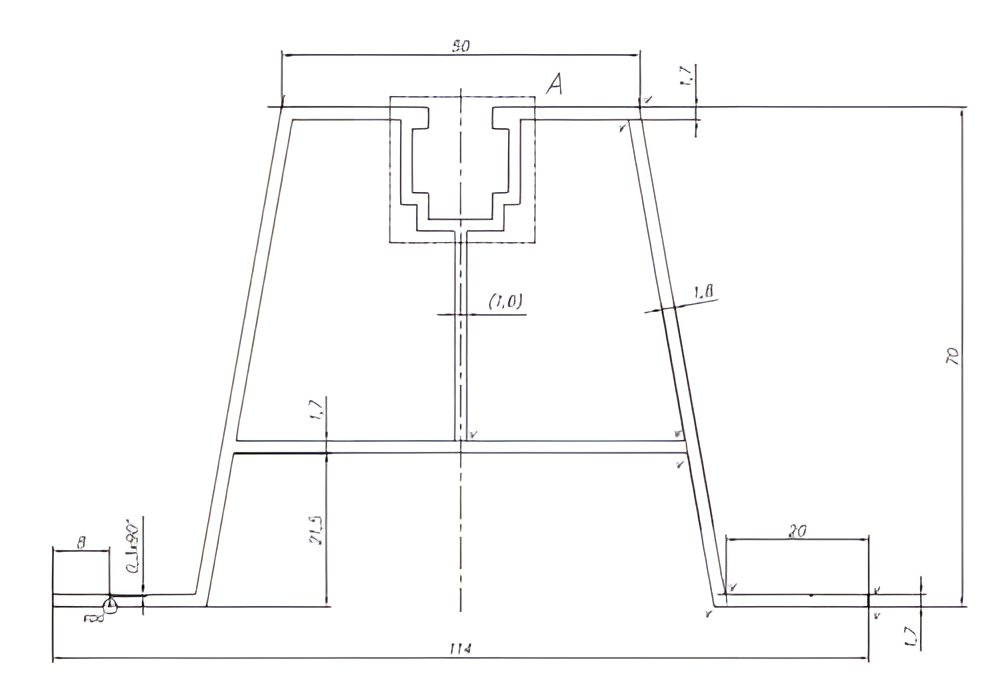

Profil má trapézový prierez s vnútorným vystužením — dve zvislé priečky stužujú konštrukciu a prenášajú zaťaženie z upevnených modulov na vlnu plechu. V hornej časti profilu sa nachádza montážny kanál určený na osadenie svoriek upevňujúcich fotovoltaické moduly. Základňa profilu sa stabilne opiera o vlny trapézového plechu, pričom tesnenie EPDM (viditeľné na montážnej schéme) vypĺňa nerovnosti a zabezpečuje tesnosť v miestach kotvenia.
