Synerga

Koncová svorka H30 L50 - surová so zemniaceím pinom

Prejsť na spätnú väzbu k produktu

Koncová prížímacia svorka H30 s uzemňovacím kolíkom pre PV moduly s rámom 30 mm. Vyrobená z hliníka EN AW 6060, zabezpečuje trvalé upevnenie a vyrovnanie potenciálov. Montážny otvor M8, surové prevedenie.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 0,50 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

Vyberte variant:

Cena jednotlivých variantov sa môže líšiť

Možnosti balenia

ks.
Dostupnosť:
Na sklade (veľké množstvo)
Dodacia lehota: 6 Pracovných dní

Vlastnosti produktu

[PIM] Klemy #34

  • Typ svorky Krajová
  • Hrúbka panelu [mm] 30
  • Farba Strieborná
  • Uzemňovací kolík Áno
  • Príslušenstvo Bez príslušenstva

Popis

Koncová prížímacia svorka H30 s uzemňovacím pinom

Koncová prížímacia svorka H30 s uzemňovacím pinom je profesionálny montážny prvok určený na upevnenie fotovoltaických modulov s výškou rámu 30 mm. Vyrobená z vysokokvalitnej hliníkovej zliatiny 6063-T66, zabezpečuje trvalé a bezpečné upevnenie solárnych panelov na nosnej konštrukcii. Povrch prvku zostáva surový, bez dodatočných ochranných vrstiev, čo umožňuje precízne a spoľahlivé vyrovnanie potenciálov medzi prvkami inštalácie.

Vynikajúcou vlastnosťou tejto svorky je integrovaný uzemňovací pin, ktorý umožňuje rýchle a účinné vyrovnanie potenciálov medzi fotovoltaickým modulom a nosnou konštrukciou. Počas dotiahnutia pin prepichne anodizovanú vrstvu rámu, čím zabezpečí kontinuitu spojenia. Takéto riešenie nielen uľahčuje montáž – eliminuje potrebu používať dodatočné uzemňovacie podložky – ale tiež výrazne skracuje čas inštalácie a ponúka vysokú úroveň bezpečnosti a efektívnosti celého systému.

Toto inovatívne riešenie podporuje inštalácie bleskozvodu a prepäťovej ochrany, obzvlášť užitočné vo fotovoltaických systémoch. Koncová svorka s uzemňovacím pinom je ideálna pre panely montované jednotlivo alebo na krajných pozíciách v rade.

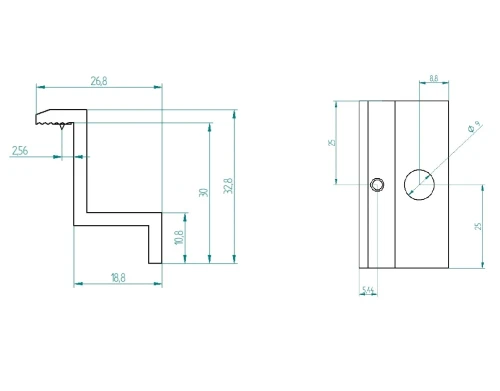

Technické údaje

  • Výška rámu modulu: 30 mm
  • Celková výška: 32,8 mm
  • Priemer montážneho otvoru: 9 mm (M8)
  • Materiál: hliník EN AW 6060
  • Povrchová úprava: surový
  • Odporúčaný uťahovací moment: hodnota závislá od dokumentácie výrobcu PV modulu
  • Používané skrutky: M8

Použitie Koncová prížímacia svorka je dôležitým upevňovacím prvkom v inštaláciách solárnych modulov – slúži na upevnenie krajných panelov v rade k hliníkovému profilu. Produkt je určený na montáž solárnych modulov na plochých a šikmých strechách. Používajte koncovú svorku na upevnenie panelov na začiatku a konci každého radu. Medzi susednými panelmi v rade je potrebné používať stredové svorky.

Kompatibilita

  • Hliníkové profily prispôsobené pre šesťhranné skrutky
  • Hliníkové profily pre skrutky typu T
  • Trapézové profily pre strechy z trapézového plechu

Výhody

  • Vysokokvalitný materiál – vyrobená z hliníka EN AW 6060, vyznačuje sa vysokou odolnosťou voči poveternostným podmienkam.
  • Trvanlivosť – vysoká kvalita prevedenia zaručuje trvalé upevnenie konštrukcie fotovoltaických panelov.
  • Odolnosť proti korózii – odolná voči pôsobeniu vonkajších faktorov a korózii.
  • Mechanická odolnosť – odolná voči nárazom a mechanickému poškodeniu.
  • Integrované uzemnenie – uzemňovací pin eliminuje potrebu používať uzemňovacie podložky, čo skracuje čas a zvyšuje pohodlie montáže.
  • Vyrovnanie potenciálov – zabezpečuje kontinuitu elektrického kontaktu medzi modulom a nosnou konštrukciou.
  • Ideálna pre jednotlivé panely – vynikajúce riešenie pre moduly montované jednotlivo alebo na krajných pozíciách v rade.

Pokyny na montáž

  • Namontujte svorku na montážnu lištu pomocou posuvnej vložky a skrutky M8.
  • Umiestnite krajný fotovoltaický panel do oblasti svorky, pričom sa uistite, že uzemňovací pin má kontakt s rámom modulu.
  • Dotiahnite skrutku podľa odporúčaní výrobcu PV modulu.
  • Na každý rad panelov je potrebných minimálne štyri koncové svorky – dve na začiatku, dve na konci radu panelov.
  • Nepoužívajte anodizované alebo lakované koncové svorky s pinom. V takom prípade použite koncovú svorku bez pinu a špeciálnu kontaktnú plechovku montovanú medzi rám panelu a hliníkový profil.

Obsah balenia Koncová prížímacia svorka H30 s uzemňovacím pinom. Pozor: skrutky, matice a posuvné vložky je potrebné zakúpiť samostatne.
