Stredná svorka H25 L50 - surová s uzemňovacím pinom
produkt nedostupný
pridať do zoznamu želaní
Popis

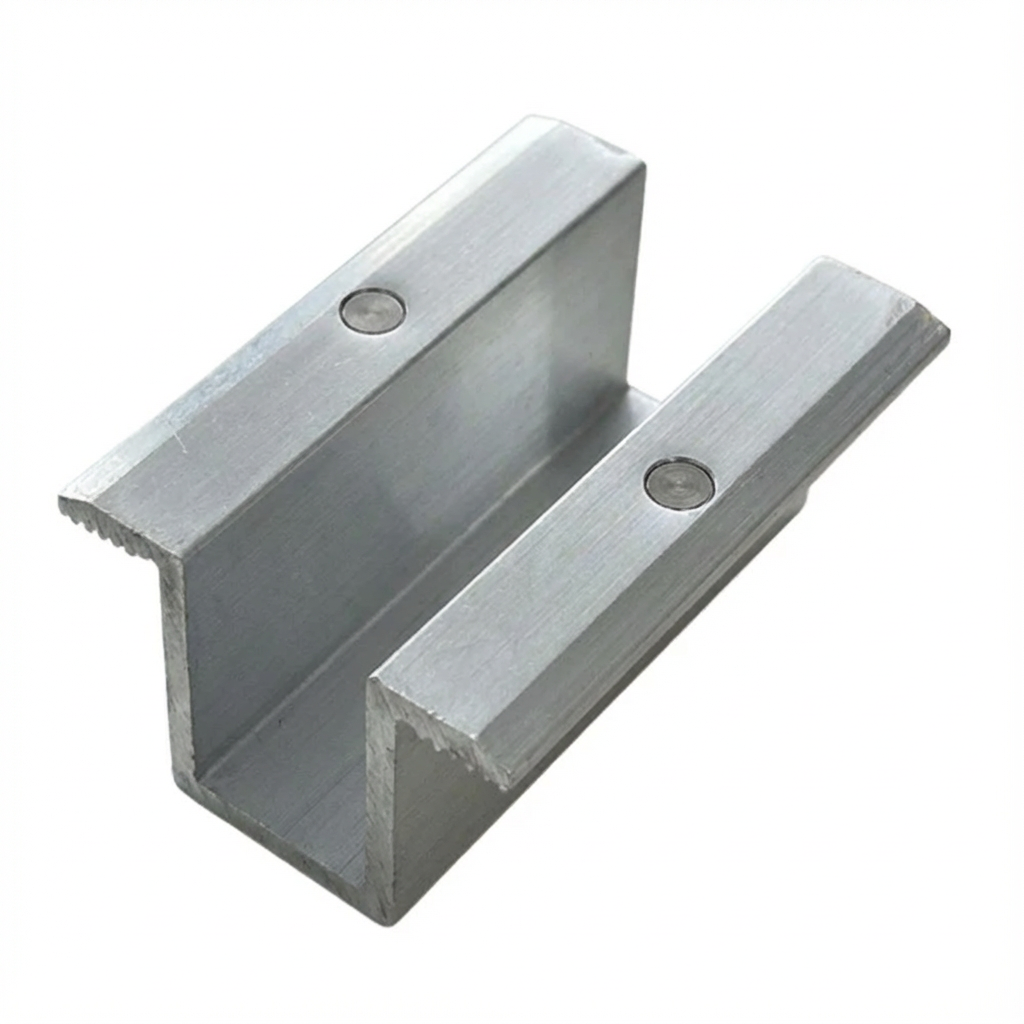

Stredná prížímacia svorka L50 H25 - vysoká - surová so zemnicím pinom
Stredná prížímacia svorka H25 so zemnicím pinom je profesionálny montážny prvok určený na upevnenie fotovoltaických modulov s výškou rámu od 30 mm vzwyž. Vyrobená z vysokokvalitnej hliníkovej zliatiny 6063-T66, zabezpečuje trvalé a bezpečné upevnenie solárnych panelov na nosnej konštrukcii. Povrch prvku zostáva surový, bez dodatočných ochranných vrstiev, čo umožňuje presné a spoľahlivé vyrovnanie potenciálov medzi prvkami inštalácie.

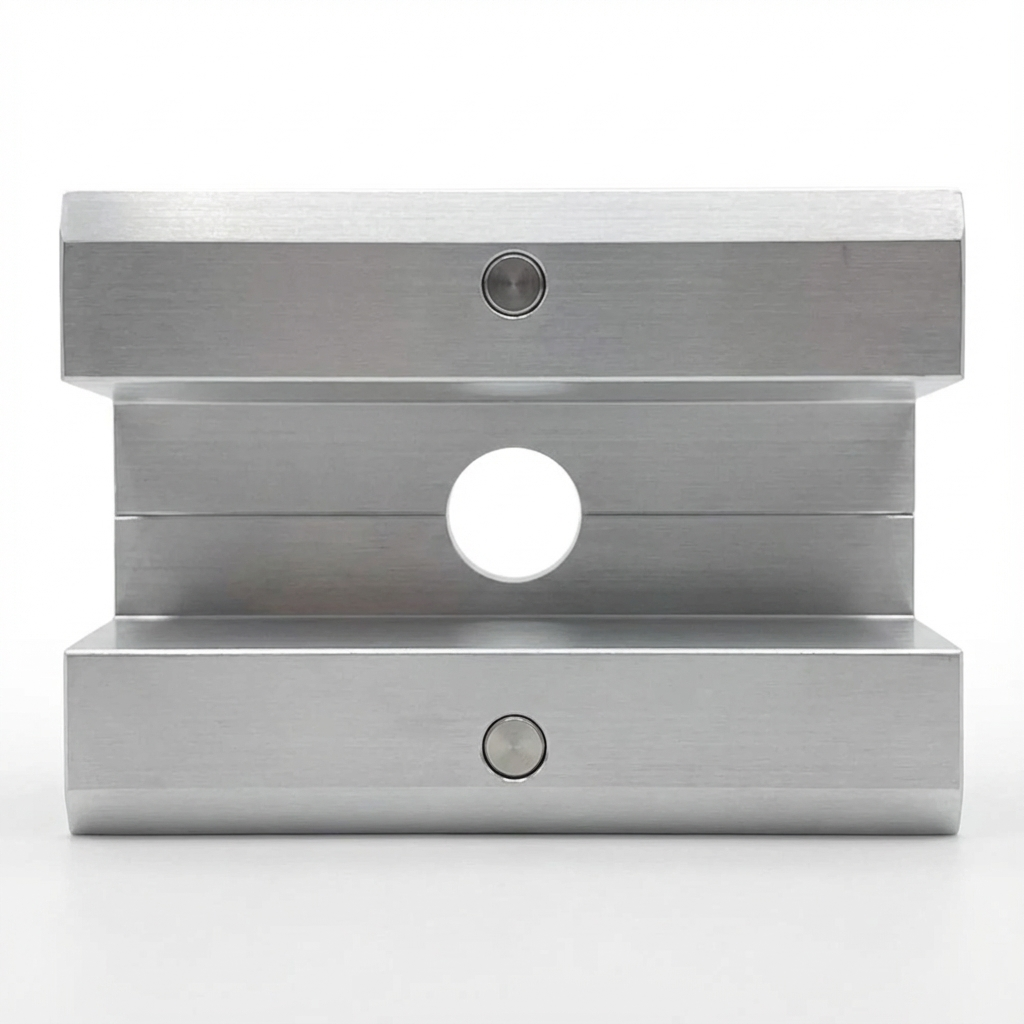

Výnimočnou vlastnosťou tejto svorky sú dva integrované zemniace piny – po jednom na každú stranu – ktoré umožňujú rýchle a účinné vyrovnanie potenciálov medzi susednými fotovoltaickými modulmi, prepichnutím ich anodizovanej vrstvy počas dotiahnutia. Takéto riešenie nielen uľahčuje montáž, eliminuje potrebu používania dodatočných zemnicích podložiek, ale tiež výrazne skracuje čas inštalácie a zabezpečuje vysokú úroveň bezpečnosti a efektívnosti celého systému.
Je to inovatívne riešenie podporujúce inštalácie bleskozvodu a prepäťovej ochrany, obzvlášť užitočné vo fotovoltaických systémoch.

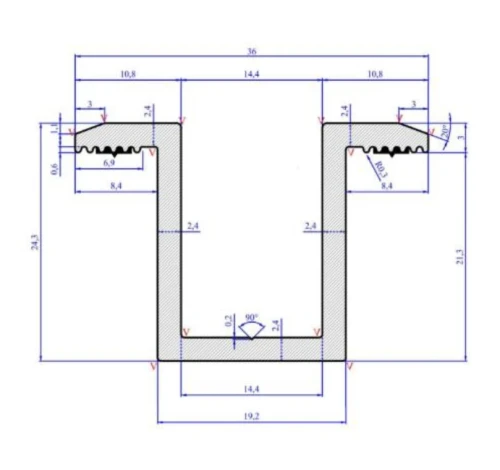

Technické údaje
- Výška rámu modulu: od 30 mm vzwyž
- Celková šírka: 36 mm
- Celková výška: 24,3 mm
- Celková dĺžka: 50 mm
- Šírka vnútorného kanála: 14,4 mm

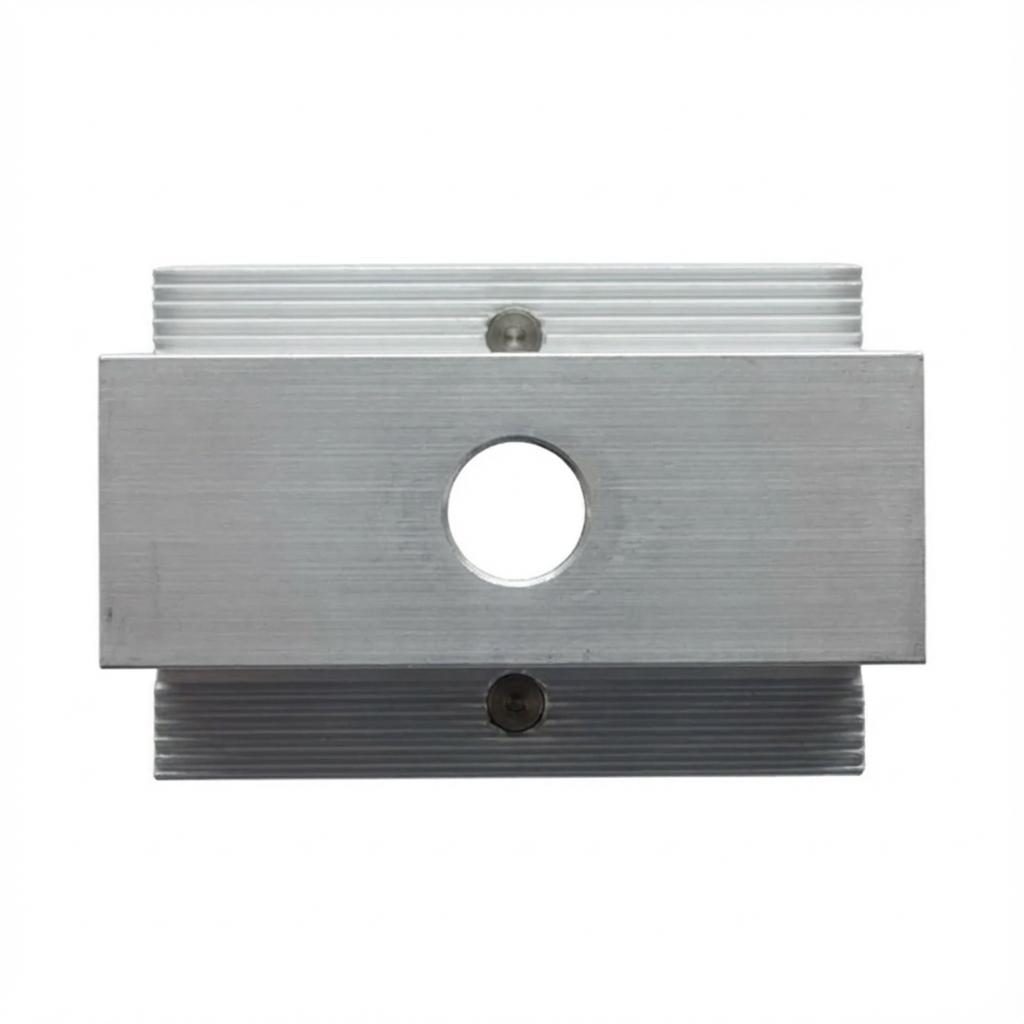

- Priemer montážneho otvoru: 9 mm (M8)
- Materiál: hliník 6063-T66
- Povrchová úprava: surový hliník
- Odporúčaný uťahovací moment: presnú hodnotu je potrebné vždy overiť v špecifikácii výrobcu modulu
- Používané skrutky: M8
Použitie Stredná prížímacia svorka je dôležitým upevňovacím prvkom na inštaláciu solárnych modulov – slúži na spojenie a upevnenie dvoch susedných panelov k hliníkovému profilu. Produkt je určený na montáž solárnych modulov na plochých a šikmých strechách. Používajte stredné svorky medzi susednými panelmi v rade. Na upevnenie krajných panelov (na koncoch radov) je potrebné používať bočné svorky.
Kompatibilita
- Hliníkové profily prispôsobené pre šesťhranné skrutky
- Hliníkové profily pre skrutky typu T
- Trapézové profily pre strechy z trapézového plechu
Výhody
- Vysokokvalitný materiál – vyrobená z hliníka 6063-T66, vyznačuje sa vysokou odolnosťou voči poveternostným podmienkam.
- Trvanlivosť – vysoká kvalita prevedenia zaručuje trvalé upevnenie konštrukcie fotovoltaických panelov.
- Odolnosť voči korózii – odolná voči pôsobeniu vonkajších faktorov a korózii.
- Mechanická pevnosť – odolná voči nárazom a mechanickému poškodeniu.
- Spoľahlivé vedenie – špeciálne navrhnuté piny prepichujú anodizovanú vrstvu panelov, zabezpečujúc bezpečné vyrovnanie potenciálov bez potreby používania zemnicích podložiek.
- Vyrovnanie potenciálov – zabezpečuje kontinuitu vedenia medzi modulmi a nosnou konštrukciou.
- Ryhovaný povrch – ozubené prížímacie hrany zabezpečujú pevný úchop a zabraňujú posúvaniu panelov.
Pokyny na montáž
- Namontujte svorku na montážnu koľajnicu pomocou posuvnej matice a skrutky M8.
- Umiestnite dva susedné fotovoltaické panely do oblasti svorky, uistite sa, že zemniace piny majú kontakt s rámami oboch modulov.
- Dotiahnite skrutku – skontrolujte špecifikáciu výrobcu panelu – tá určuje optimálnu silu dotiahnutia.
Obsah balenia Stredná prížímacia svorka H25 so zemnicím pinom. Pozor: skrutky, matice a posuvné vložky je potrebné zakúpiť samostatne.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Typ svorky | Stredná |
| Hrúbka panelu [mm] | 30-45 |
| Farba | Strieborná |
| Uzemňovací kolík | Áno |
| Príslušenstvo | Bez príslušenstva |
