Uzemňovacia podložka PV okrúhla s výrezom Ø44 mm – nehrdzavejúca oceľ A2

Dostupnosť: Na sklade (veľké množstvo)

Doručenie do: 6 Pracovných dní

Hmotnosť: 0.002 kg

Cena/ ks.: 0,11 € 0.11

vrátane 23% DPH, bez nákladov na dopravu

Cena bez DPH/ ks.: (0,09 €)

bez 23% DPH, bez nákladov na dopravu

* Možnosti balenia:

Kusov
Balíček: 500 Kusy
Balíček: 15000 Kusy
Balíček: 30000 Kusy

množstvo ks.

Spolu:

produkt nedostupný

pridať do zoznamu želaní

* - Povinné pole

Hodnotenie:

Predajca: -

Kód produktu: PV-20-04

odporučiť priateľovi

Popis

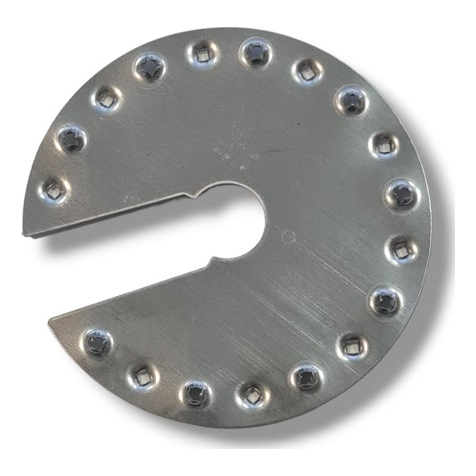

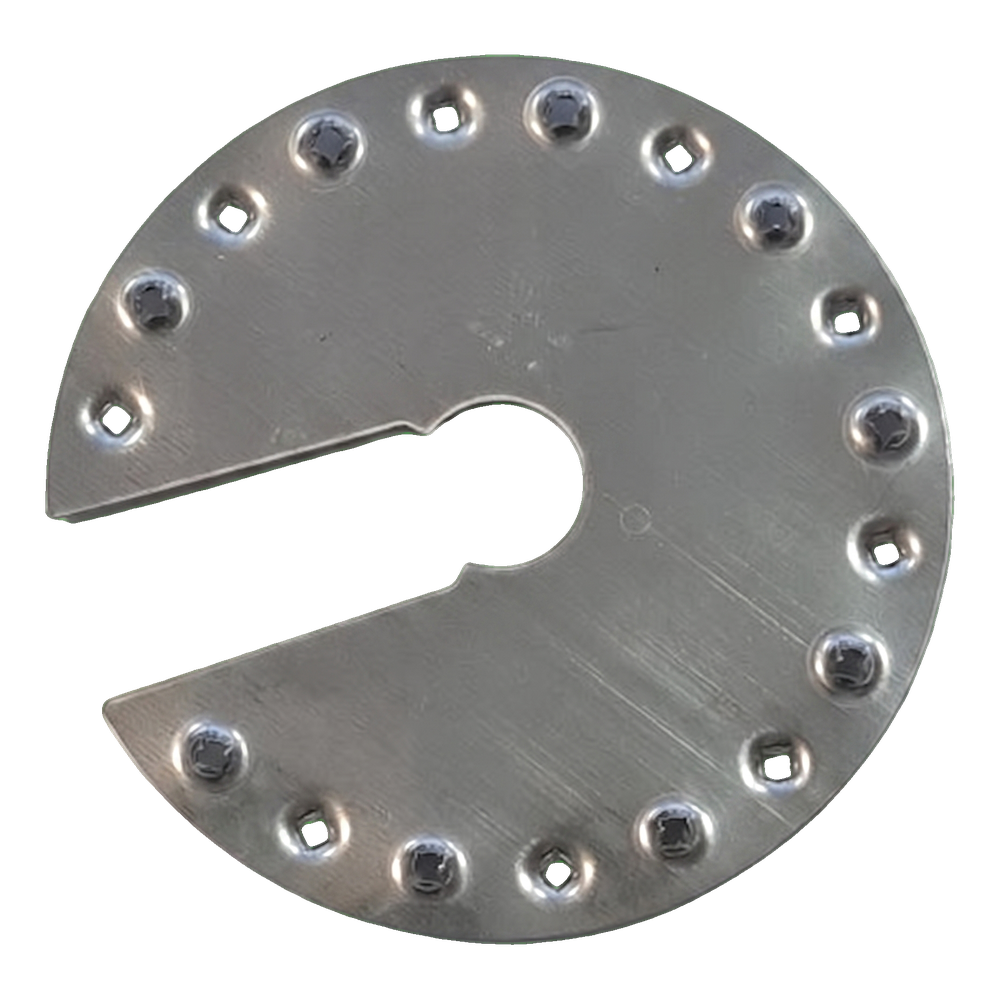

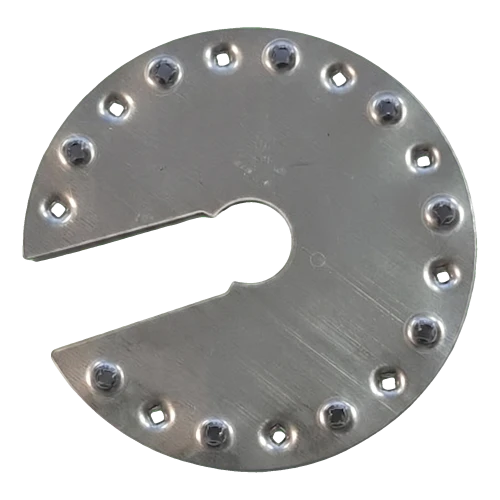

Uzemňovacia podložka PV okrúhla s výrezom Ø44 mm – nehrdzavejúca oceľ A2

Uzemňovacia podložka okrúhla s výrezom Ø44 mm z nehrdzavejúcej ocele A2

Uzemňovacia podložka variant IV je okrúhly montážny prvok s charakteristickým výrezom, určený na vyrovnávanie potenciálov vo fotovoltaických inštaláciách. Zabezpečuje galvanickú kontinuitu spojení medzi rámami PV modulov a montážnou konštrukciou, čím spĺňa požiadavky bleskovej ochrany a uzemnenia systému. Podložka je vybavená ostrými výstupkami rozmiestnenými po obvode, ktoré pri doťahovaní skrutky prerážajú tenkú vrstvu eloxovaného hliníka pokrývajúcu rámy fotovoltaických modulov. Eloxovaná vrstva je izolátorom — až po jej preniknutí sa výstupky dostanú k čistému hliníku a vytvoria pevné, trvalé elektrické spojenie. Prevedenie z nehrdzavejúcej ocele A2 (1.4301, akosť 304) zaručuje výnimočnú odolnosť voči korózii v akýchkoľvek atmosférických podmienkach, čím zabezpečuje neprerušovanú prevádzku počas celej doby životnosti inštalácie.

Kľúčové výhody pre inštalatéra

Výstupky prerážajúce eloxovanú vrstvu — spoľahlivé elektrické spojenie bez dodatočnej úpravy povrchu

Austenitická nemagnetická oceľ — pružná a odolná voči napätiu, určená na prácu v akýchkoľvek podmienkach prostredia

Výrez umožňuje rýchle nasunutie podložky na skrutku bez jej demontáže — urýchľuje montáž

Kompaktná a ľahká konštrukcia — bez vplyvu na zaťaženie profilov a rámov

Vysoká odolnosť voči korózii vďaka prídavku niklu v zliatine — trvácnosť počas celej doby životnosti PV inštalácie

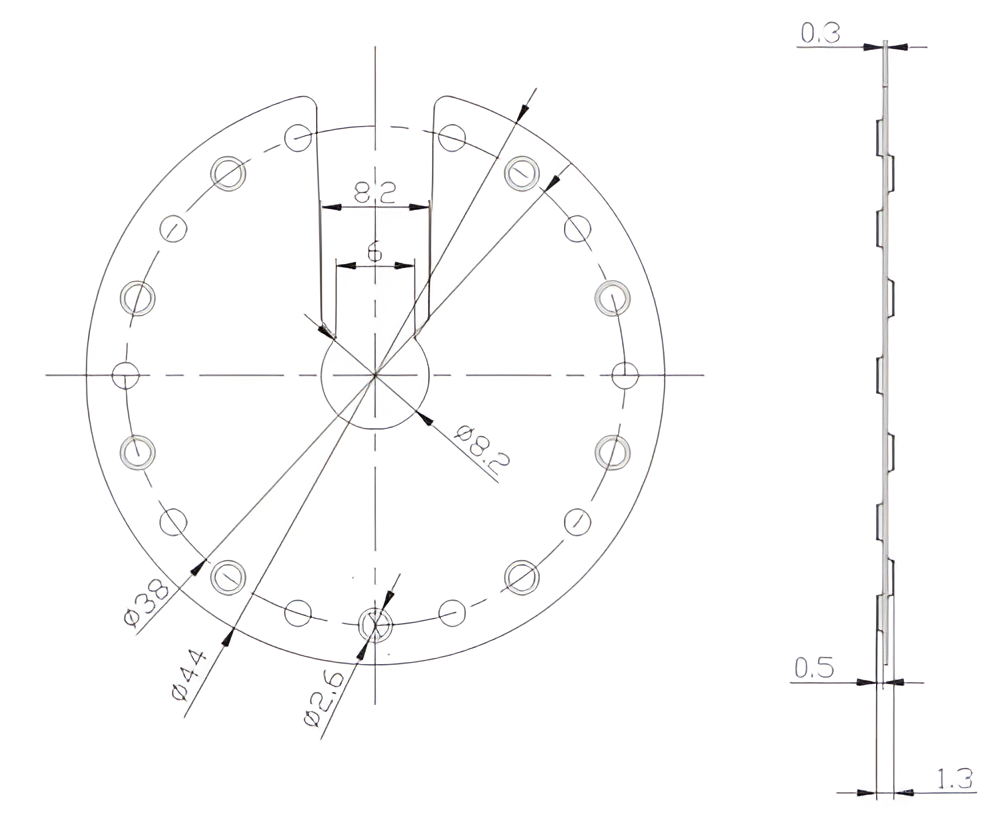

Rozmerový výkres uzemňovacej podložky Ø44 mm s bočným rezom

Technický výkres znázorňuje pohľad zhora a bočný rez podložky. Viditeľné sú výstupky rozmiestnené po obvode, centrálny otvor s výrezom typu kľúčovej dierky a bočný profil zobrazujúci výšku výstupkov vzhľadom k základnej rovine.

Video prezentujúce uzemňovaciu podložku pre fotovoltaické inštalácie

Technické parametre

Typ prvku	uzemňovacia podložka variant IV — okrúhla s výrezom
Priemer / rozmer	Ø44 mm
Hrúbka	0,3 mm (základná) / 1,3 mm (celková s výstupkami)
Hmotnosť	0,002 kg (2 g)

Rozmery

Vonkajší priemer	Ø44 mm
Priemer rozstupu výstupkov	Ø38 mm
Centrálny otvor	Ø8,2 mm
Šírka výrezu	8,2 mm (širšia) / 6 mm (užšia)
Priemer výstupkov	Ø2,6 mm
Výška výstupku	0,5 mm

Materiál

Materiál	nehrdzavejúca oceľ A2 — 1.4301 (akosť 304)
Odolnosť voči korózii	vysoká — austenitická nehrdzavejúca oceľ s prídavkom niklu

Montáž a použitie

Spôsob montáže	na skrutke M8 — výrez umožňuje nasunutie bez demontáže skrutky
Kompatibilné profily / konštrukcie	rámy PV modulov z eloxovaného hliníka, fotovoltaické montážne konštrukcie

Bezpečnosť
