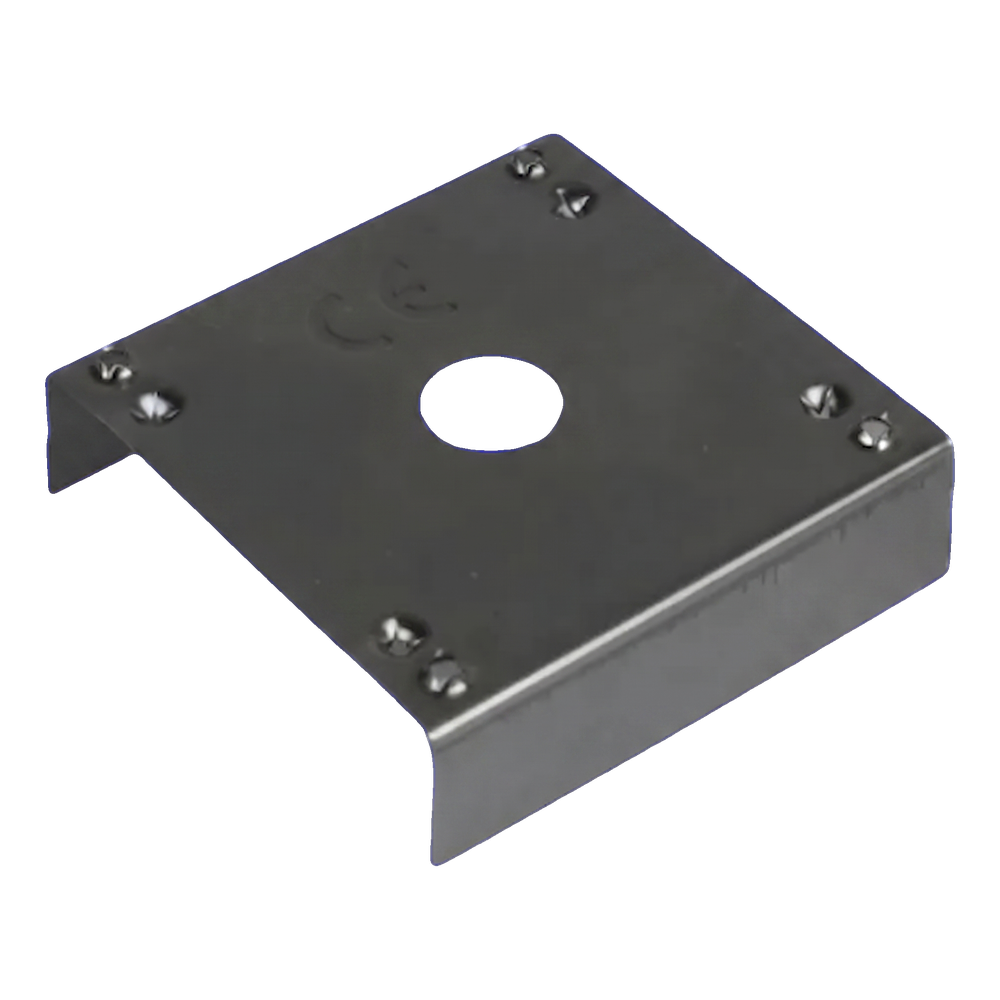

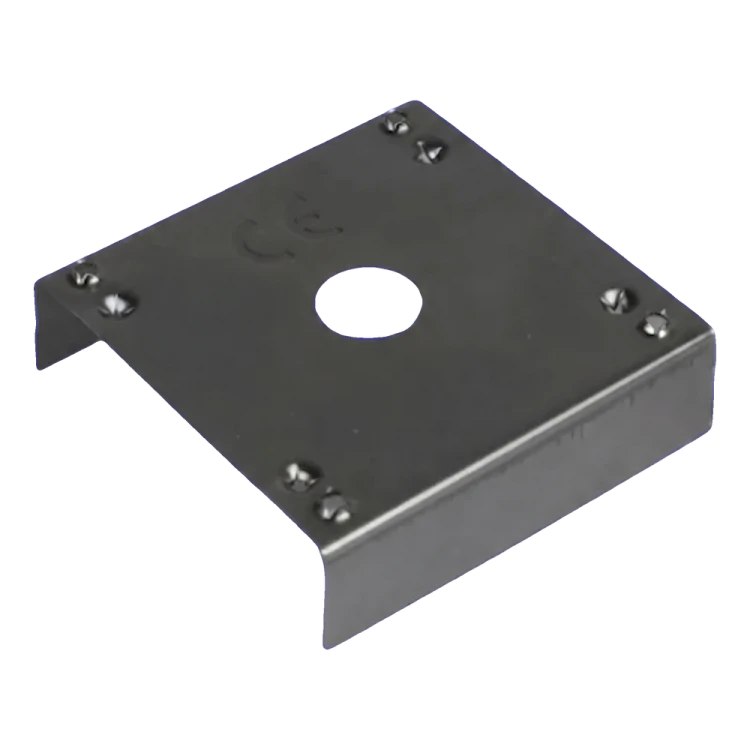

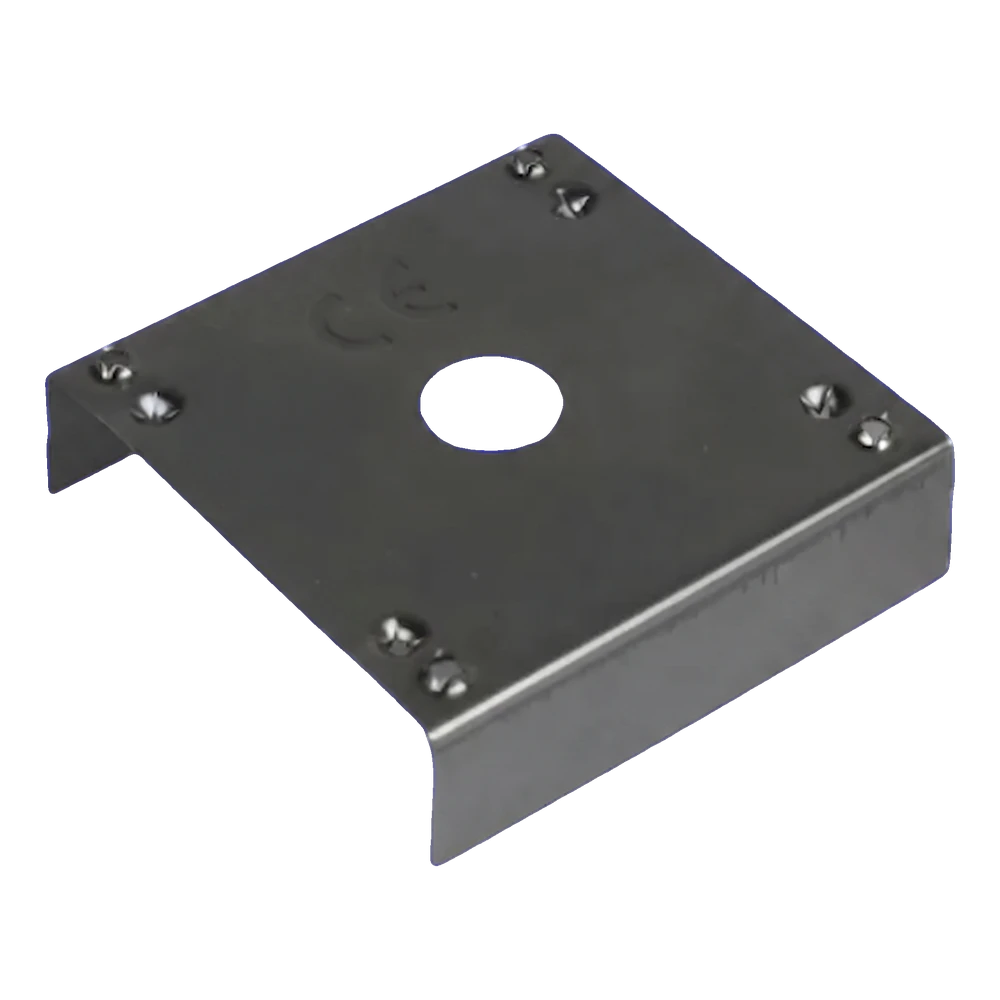

Uzemňovacia podložka – kontaktná doštička PV z nerezovej ocele 40×40 mm

Prejsť na spätnú väzbu k produktu

Uzemňovacia podložka – kontaktná doštička PV, nerezová oceľ 1.4301 (A2/304). Rozmery 40×40 mm, hrúbka 0,2 mm, montážny otvor Ø9 mm, ohyb 10 mm. 8 kužeľových výstupkov R0,5 mm, hmotnosť 4 g. Na vyrovnávacie prepojenia rámov PV modulov s montážnou konštrukciou.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 0,06 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

Vyberte variant:

Cena jednotlivých variantov sa môže líšiť

Možnosti balenia

ks.
Dostupnosť:
Na sklade (veľké množstvo)
Dodacia lehota: 6 Pracovných dní

Popis

Uzemňovacia podložka – kontaktná doštička PV z nerezovej ocele 40×40 mm

Uzemňovacia podložka – kontaktná doštička 40×40 mm z nerezovej ocele
Uzemňovacia podložka – kontaktná doštička 40×40 mm z nerezovej ocele

Uzemňovacia podložka – kontaktná doštička je nevyhnutným prvkom vyrovnávacích prepojení vo fotovoltaických inštaláciách. Zabezpečuje galvanickú kontinuitu medzi rámami PV modulov a montážnou konštrukciou, čím umožňuje účinné vyrovnanie elektrických potenciálov. Osem ostrých kužeľových výstupkov symetricky rozmiestnených na povrchu doštičky prerazí tenkú anodizovanú vrstvu hliníka pokrývajúcu rámy panelov — vrstvu, ktorá je izolátorom a nevedie elektrický náboj. Vďaka tomu podložka preniká priamo k vrstve kovového hliníka, čím vytvára pevné a trvalé elektrické spojenie. Doštička je vyrobená z nerezovej ocele 1.4301 (austenitická trieda A2/304), čo zaručuje výnimočnú odolnosť proti korózii a dlhoročnú, nepretržitú prevádzku za akýchkoľvek poveternostných podmienok. Tvar otvoreného profilu s dvoma ohnutými krídelkami uľahčuje polohovanie na montážnom profile a stabilizuje prvok pred dotiahnutím skrutky.

Prečo používať kontaktné doštičky

  • Prerazia anodizovanú izolačnú vrstvu rámov panelov, čím zabezpečia spoľahlivý elektrický kontakt
  • Nerezová oceľ A2 (1.4301/304) — austenitická, nemagnetická, odolná proti korózii v akýchkoľvek podmienkach prostredia, aj v morskej a priemyselnej atmosfére
  • Kompaktné rozmery 40×40 mm — kompatibilita s bežnými montážnymi profilmi PV
  • Tvar profilu stabilizuje podložku na profile — rýchla a spoľahlivá montáž bez potreby dodatočného polohovania
  • Minimálna hmotnosť (4 g) neovplyvňuje zaťaženie konštrukcie

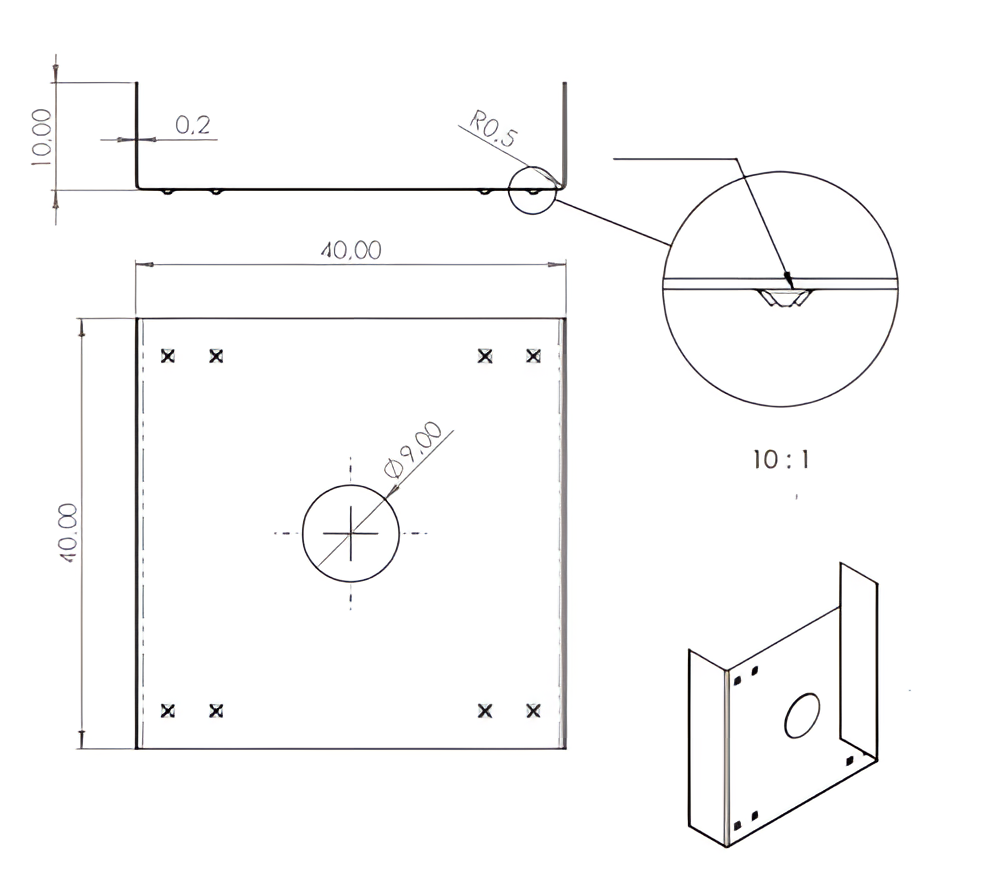

Technický výkres uzemňovacej podložky 40×40 mm s rozmermi a detailom výstupku
Technický výkres uzemňovacej podložky 40×40 mm s rozmermi a detailom výstupku

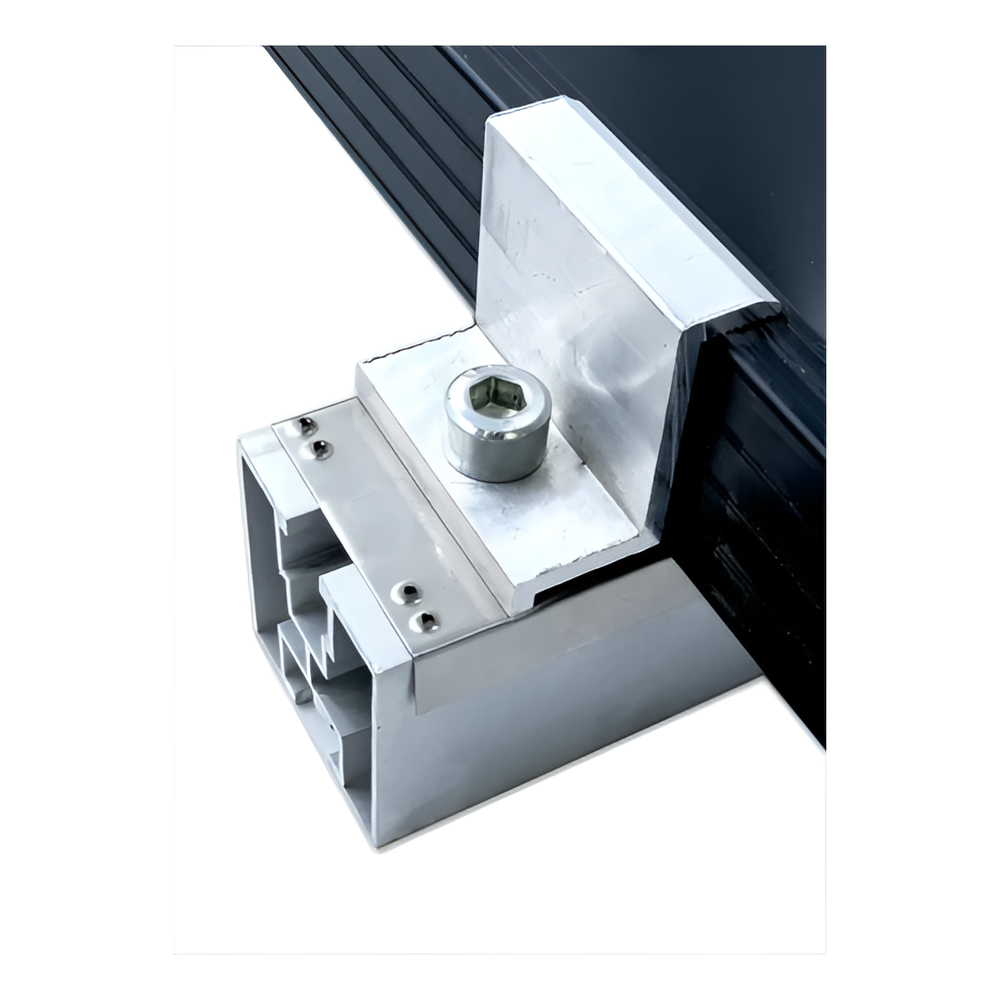

Uzemňovacia podložka namontovaná medzi svorkou a hliníkovým profilom s rámom PV panela
Uzemňovacia podložka namontovaná medzi svorkou a hliníkovým profilom s rámom PV panela

Fotografia zobrazuje kontaktnú podložku namontovanú medzi upevňovacou svorkou a hliníkovým profilom PV konštrukcie. Uzemňovacie výstupky sú pritlačené k rámu fotovoltaického modulu, prerážajú anodizovanú vrstvu a zabezpečujú spoľahlivý galvanický kontakt nevyhnutný na správne vyrovnanie potenciálov v inštalácii.

Video prezentujúce uzemňovaciu podložku vo fotovoltaickej inštalácii
Video prezentujúce použitie kontaktnej doštičky vo vyrovnávacích prepojeniach PV
Video prezentujúce montáž uzemňovacích prvkov vo fotovoltaickom systéme

Technické parametre

Typ prvkuuzemňovacia podložka – kontaktná doštička
Priemer / rozmer40 × 40 mm
Výška ohybu (krídelko)10 mm
Priemer montážneho otvoruØ 9 mm
Hrúbka0,2 mm
Počet uzemňovacích výstupkov8
Polomer výstupkuR 0,5 mm

Materiál

Materiálnerezová oceľ 1.4301 (A2 / trieda 304)
Odolnosť proti koróziivysoká — austenitická nemagnetická oceľ s prídavkom niklu

Montáž a použitie

Spôsob montážedotiahnutie skrutkou cez centrálny otvor Ø 9 mm na montážnom profile
Kompatibilné profily / konštrukciehliníkové montážne profily PV — rámy fotovoltaických modulov

Fyzikálne vlastnosti

Hmotnosť0,004 kg (4 g)
