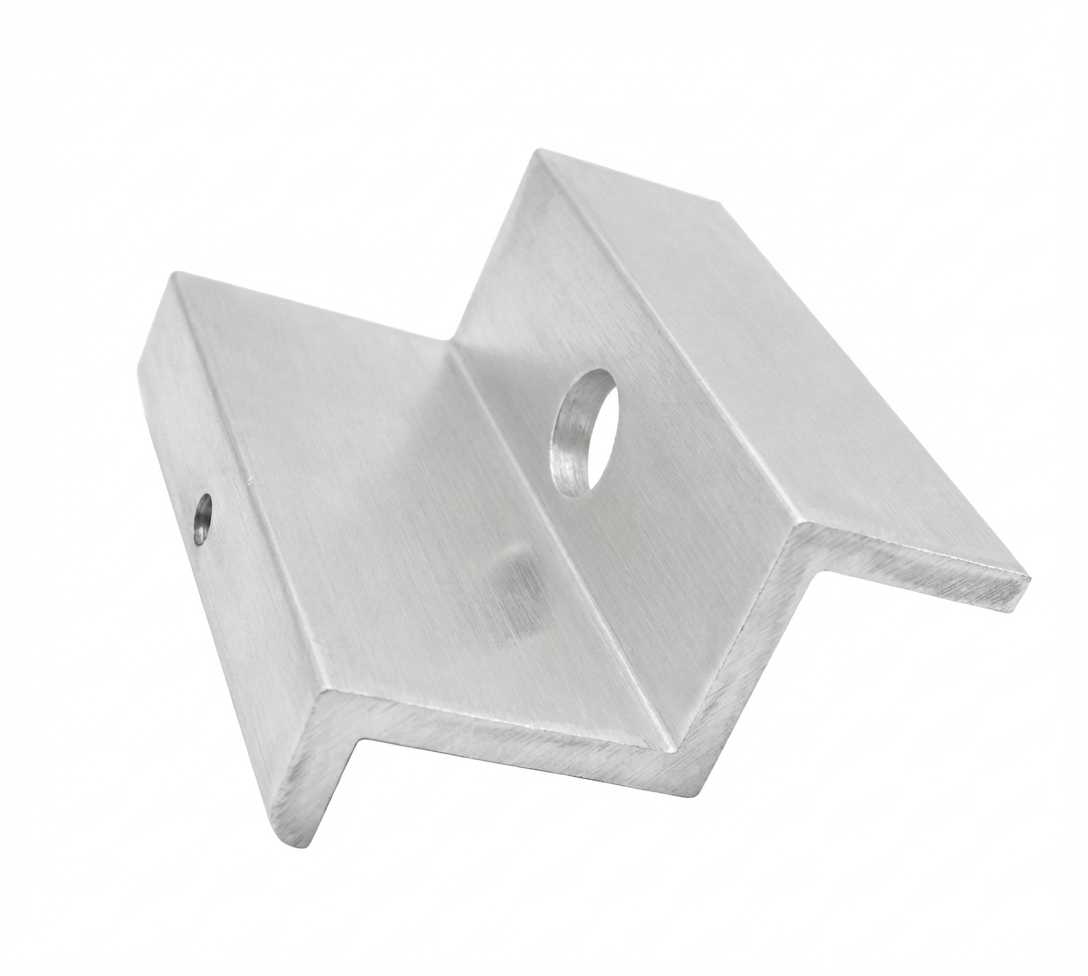

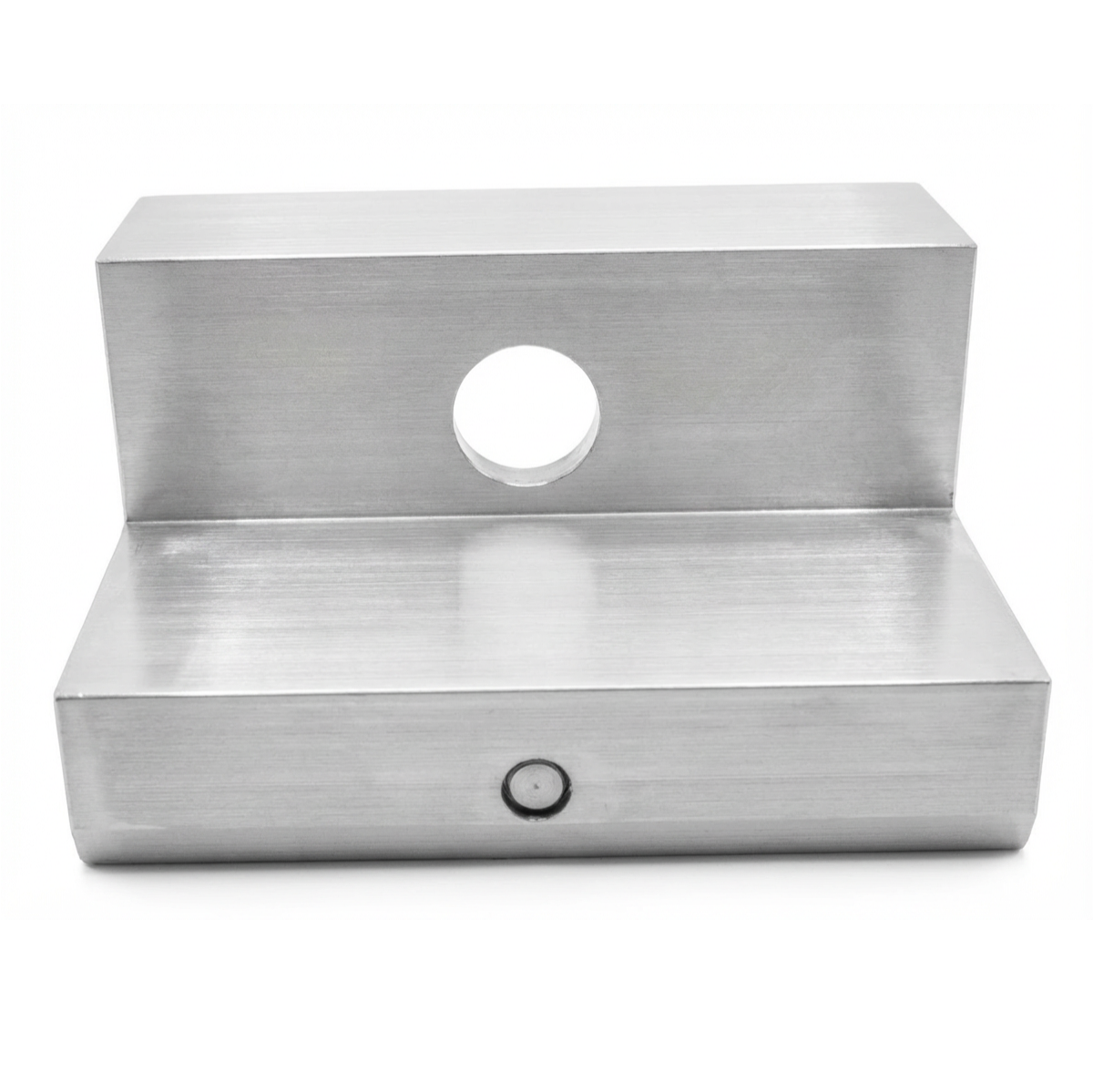

Koncová svorka H35 L50 - surová s uzemňovacím kolíkom
Zanechať spätnú väzbu k produktu
Koncová prížímacia svorka H35 s uzemňovacím kolíkom pre fotovoltaické moduly. Vyrobená z hliníka 6063-T66, zabezpečuje vyrovnanie potenciálov medzi panelom a konštrukciou. Priemer otvoru M8, surový povrch.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: PV-03-38
Vlastnosti produktu
[PIM] Klemy #34
- Typ svorky Krajová
- Hrúbka panelu [mm] 35
- Farba Strieborná
- Uzemňovací kolík Áno
- Príslušenstvo Bez príslušenstva
Popis
Koncová svorka H35 L50 - surová s uzemňovacím pinom
Koncová prížimná svorka H35 s uzemňovacím pinom je profesionálny montážny prvok určený na upevnenie fotovoltaických modulov s výškou rámu 35 mm. Vyrobená z vysokokvalitnej hliníkovej zliatiny 6063-T66, zabezpečuje trvalé a bezpečné upevnenie solárnych panelov na nosnej konštrukcii. Povrch prvku zostáva surový, bez dodatočných ochranných vrstiev, čo umožňuje presné a spoľahlivé vyrovnanie potenciálov medzi prvkami inštalácie.

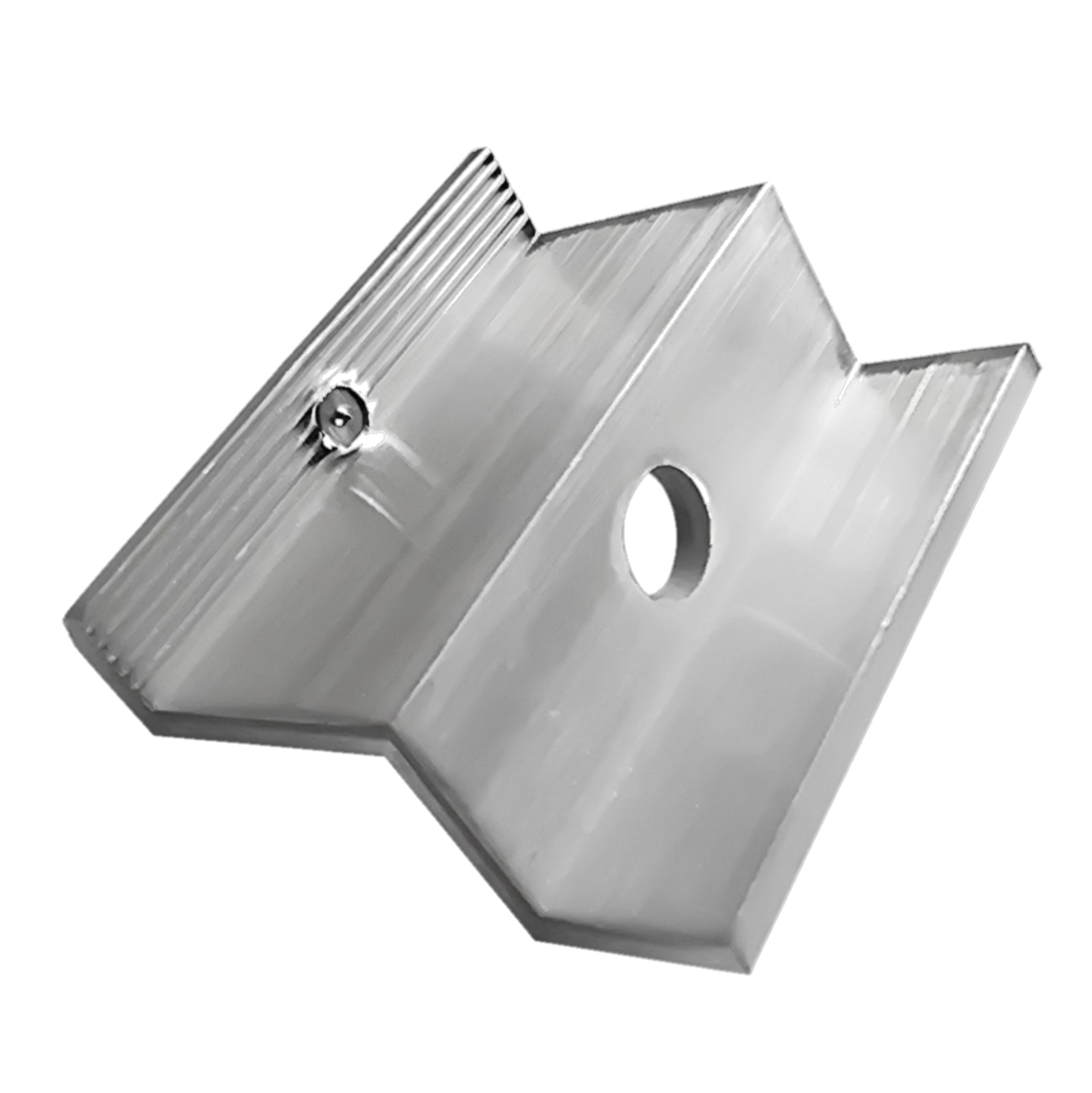

Výnimočnou vlastnosťou tejto svorky je integrovaný uzemňovací pin, ktorý umožňuje rýchle a účinné vyrovnanie potenciálov medzi fotovoltaickým modulom a nosnou konštrukciou. Počas uťahovania pin prepichne anodizovanú vrstvu rámu, čím zabezpečí kontinuitu spojenia. Takéto riešenie nielen uľahčuje montáž – eliminuje potrebu použitia dodatočných uzemňovacích podložiek – ale tiež výrazne skracuje čas inštalácie a ponúka vysokú úroveň bezpečnosti a efektívnosti celého systému.
Toto inovatívne riešenie podporuje inštalácie bleskozvodu a prepäťovej ochrany, obzvlášť užitočné vo fotovoltaických systémoch. Koncová svorka s uzemňovacím pinom je ideálna pre panely montované jednotlivo alebo na krajných pozíciách v rade.

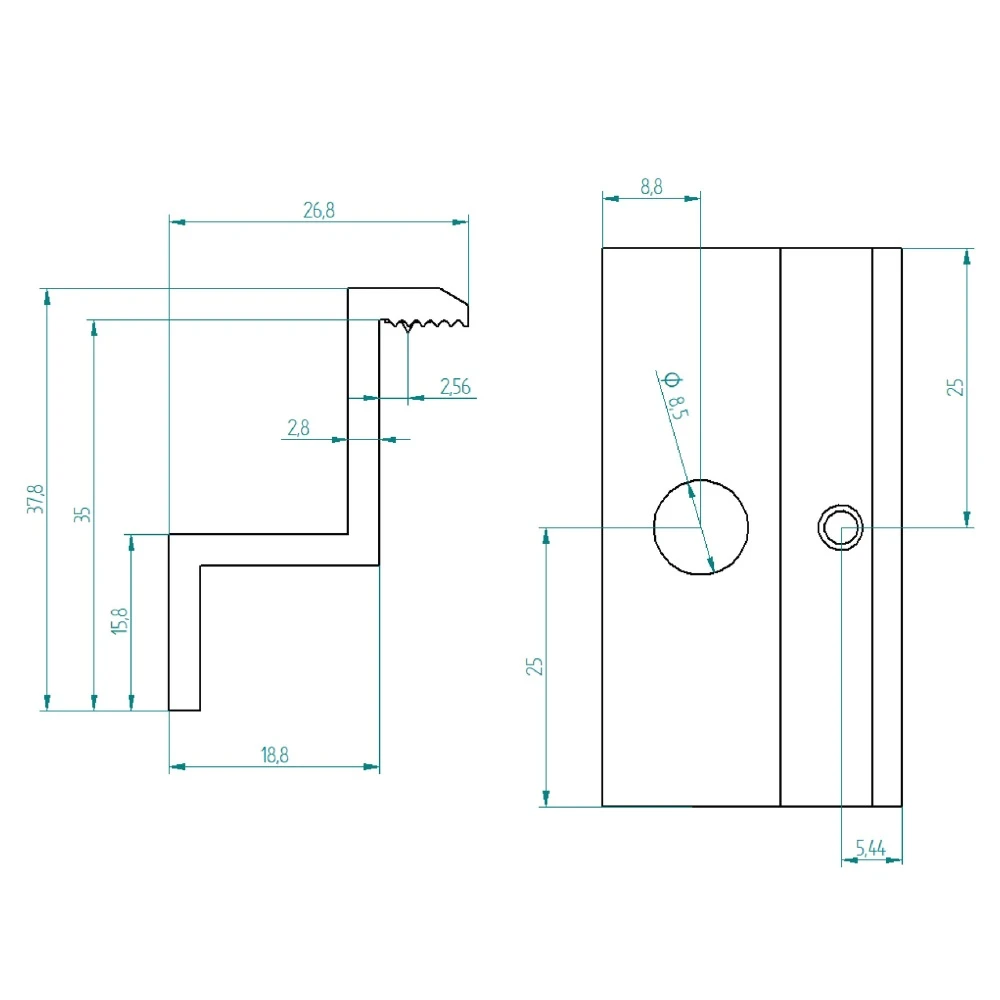

Technické údaje
- Výška rámu modulu: 35 mm
- Celková výška: 37,8 mm
- Priemer montážneho otvoru: 8,5 mm (M8)
- Materiál: hliník 6063-T66
- Povrchová úprava: surový
- Odporúčaný uťahovací moment: hodnota závislá od dokumentácie výrobcu PV modulu
- Používané skrutky: M8
Použitie Koncová prížimná svorka je dôležitý upevňovací prvok v inštaláciách solárnych modulov – slúži na upevnenie krajných panelov v rade k hliníkovému profilu. Produkt je určený na montáž solárnych modulov na plochých a šikmých strechách. Používajte koncovú svorku na upevnenie panelov na začiatku a konci každého radu. Medzi susednými panelmi v rade je potrebné používať stredové svorky.
Kompatibilita
- Hliníkové profily prispôsobené pre šesťhranné skrutky
- Hliníkové profily pre skrutky typu T
- Trapézové profily pre strechy z trapézového plechu
Výhody
- Vysokokvalitný materiál – vyrobená z hliníka 6063-T66, vyznačuje sa vysokou odolnosťou voči poveternostným podmienkam
- Trvanlivosť – vysoká kvalita spracovania zaručuje trvalé upevnenie konštrukcie fotovoltaických panelov
- Odolnosť proti korózii – odolná voči pôsobeniu vonkajších faktorov a korózii
- Mechanická pevnosť – odolná voči nárazom a mechanickému poškodeniu
- Integrované uzemnenie – uzemňovací pin eliminuje potrebu použitia uzemňovacích podložiek, čo skracuje čas a zvyšuje pohodlie montáže
- Vyrovnanie potenciálov – zabezpečuje kontinuitu elektrického kontaktu medzi modulom a nosnou konštrukciou
- Ideálna pre jednotlivé panely – vynikajúce riešenie pre moduly montované jednotlivo alebo na krajných pozíciách v rade
Pokyny na montáž
- Namontujte svorku na montážnu lištu pomocou posuvnej matice a skrutky M8
- Umiestnite krajný fotovoltaický panel do oblasti svorky, pričom sa uistite, že uzemňovací pin má kontakt s rámom modulu
- Utiahnite skrutku podľa odporúčaní výrobcu PV modulu
- Na každý rad panelov je potrebných minimálne štyri koncové svorky – dve na začiatku, dve na konci radu panelov
- Nepoužívajte anodizované alebo lakované koncové svorky s pinom. V takom prípade použite koncovú svorku bez pinu a špeciálnu kontaktnú plechovku montovanú medzi rám panelu a hliníkový profil
Obsah balenia Koncová prížimná svorka H35 s uzemňovacím pinom. Upozornenie: skrutky, matice a posuvné matice je potrebné zakúpiť samostatne.
