Montážny profil PV hliníkový 40×40 mm / 625 cm – na šesťhranné skrutky M10

Dostupnosť: Na sklade (veľké množstvo)

Doručenie do: 6 Pracovných dní

Hmotnosť: 4.92 kg

Cena/ ks.: 39,59 € 39.59

vrátane 23% DPH, bez nákladov na dopravu

Cena bez DPH/ ks.: (32,19 €)

bez 23% DPH, bez nákladov na dopravu

* Možnosti balenia:

Kusov
Balíček: 16 Kusy
Balíček: 174 Kusy
Balíček: 348 Kusy

množstvo ks.

Spolu:

produkt nedostupný

pridať do zoznamu želaní

* - Povinné pole

Hodnotenie:

Predajca: -

Kód produktu: PV-01-02

odporučiť priateľovi

Popis

Montážny profil PV hliníkový 40×40 mm / 625 cm – na šesťhranné skrutky M10

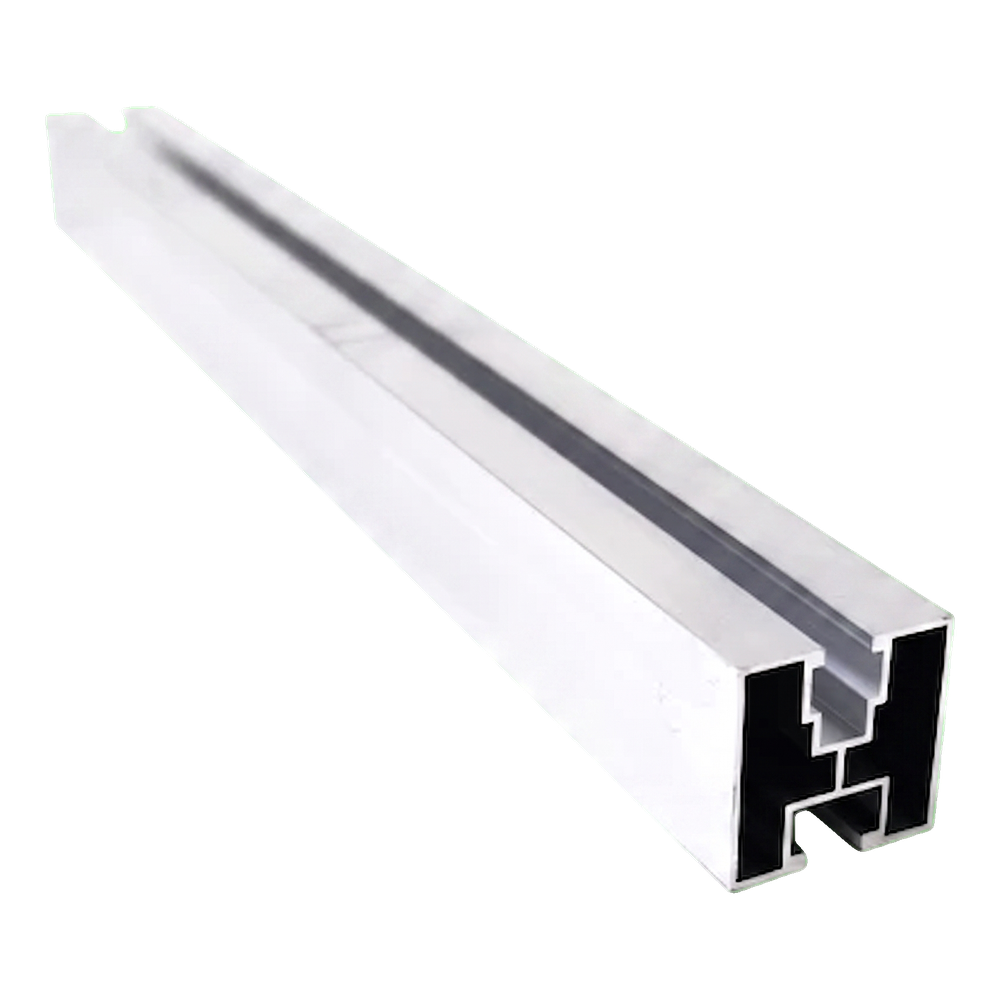

Montážny hliníkový profil 40×40 mm s dvoma koľajnicovými kanálmi – pohľad z perspektívy

Montážny profil PV 40×40 mm s dĺžkou 625 cm je základným prvkom nosnej konštrukcie fotovoltaických inštalácií na šikmých strechách. Vyrobený zo zliatiny hliníka 6060 kombinuje nízku vlastnú hmotnosť s dobrou mechanickou pevnosťou a vysokou odolnosťou voči korózii. Dvojkanálová konštrukcia prierezu — s horným koľajnicovým kanálom na upevnenie modulových príchytiek a dolným kanálom na spojenie so strešnými hákmi, adaptérmi alebo trojuholníkmi — umožňuje rýchlu a spoľahlivú montáž celého systému. Profil je prispôsobený pre šesťhranné skrutky M10 DIN 933 v dolnom kanáli a štvorcové matice M8 v hornom kanáli, čo zaisťuje kompatibilitu s bežne dostupnými strednými a koncovými príchytkami na trhu.

Kľúčové výhody pre inštalatéra

Dvojkanálový prierez 40×40 mm umožňuje nezávislé upevnenie PV modulov (horný kanál) a strešnej podkonštrukcie (dolný kanál)

Hliník 6060 zaisťuje odolnosť voči korózii a vplyvom poveternostných podmienok — profil je dostupný aj vo verzii eloxovanej na čierno pre zvýšenú ochranu a estetiku

Dĺžku možno predĺžiť pomocou spojok profilov dostupných samostatne, čo poskytuje flexibilitu pri navrhovaní rozstupu koľajníc

Hrúbka steny 1,2 mm pri hmotnosti len 0,82 kg/m minimalizuje zaťaženie strešnej konštrukcie

Zliatina hliníka 6060 je vhodná na eloxovanie, čo zaisťuje dodatočnú ochranu a dekoratívnu povrchovú úpravu

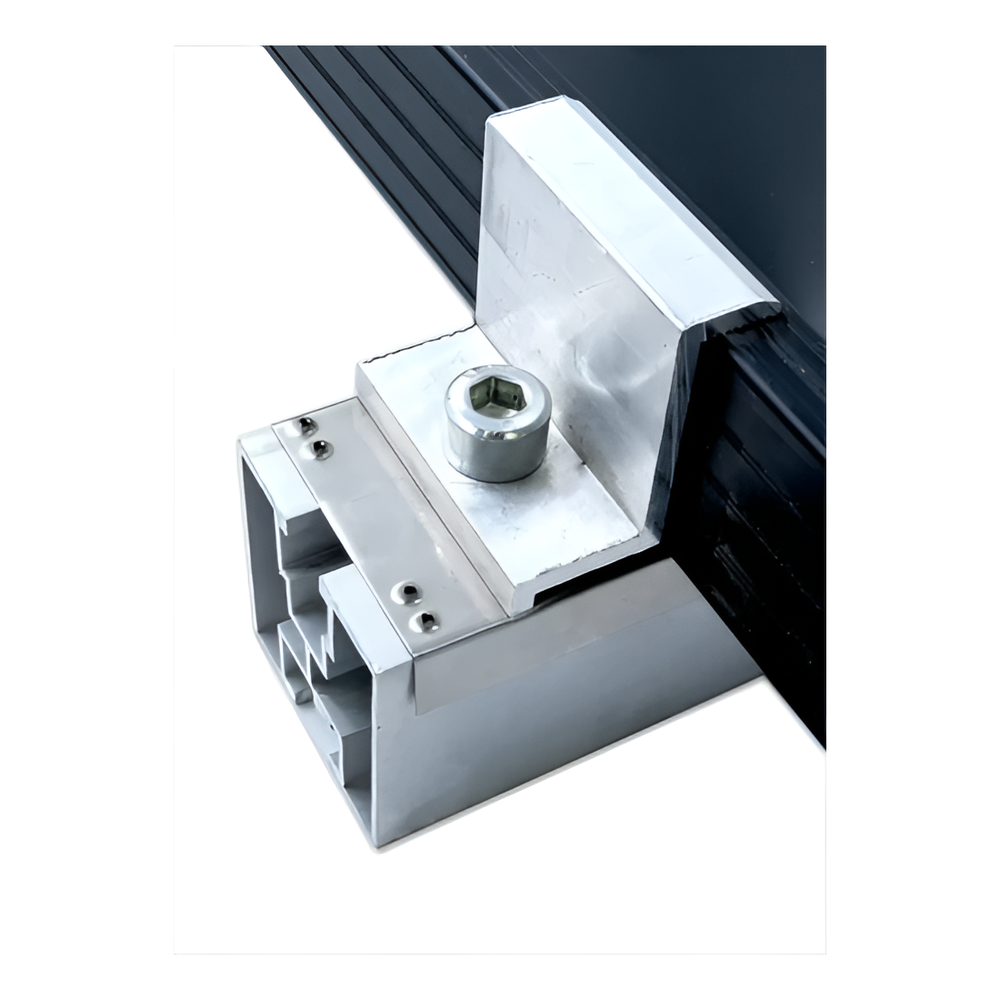

Hliníkový profil 40×40 s namontovanou koncovou príchytkou – detailný pohľad na upevnenie

Profil sa osvedčuje ako nosná koľajnica v montážnych systémoch na šikmých strechách krytých strešnou škridlou, trapézovým plechom a inými krytinami. Horný koľajnicový kanál prijíma stredné a koncové príchytky, ktoré pritláčajú rám fotovoltaického modulu priamo k profilu. Dolný kanál slúži na spojenie so strešnými hákmi alebo adaptérmi upevnenými na krokvách. Vďaka tomu celá konštrukcia tvorí stabilný, vetraný nosný systém, ktorý prenáša zaťaženie vetrom a snehom na strešnú väznicu.

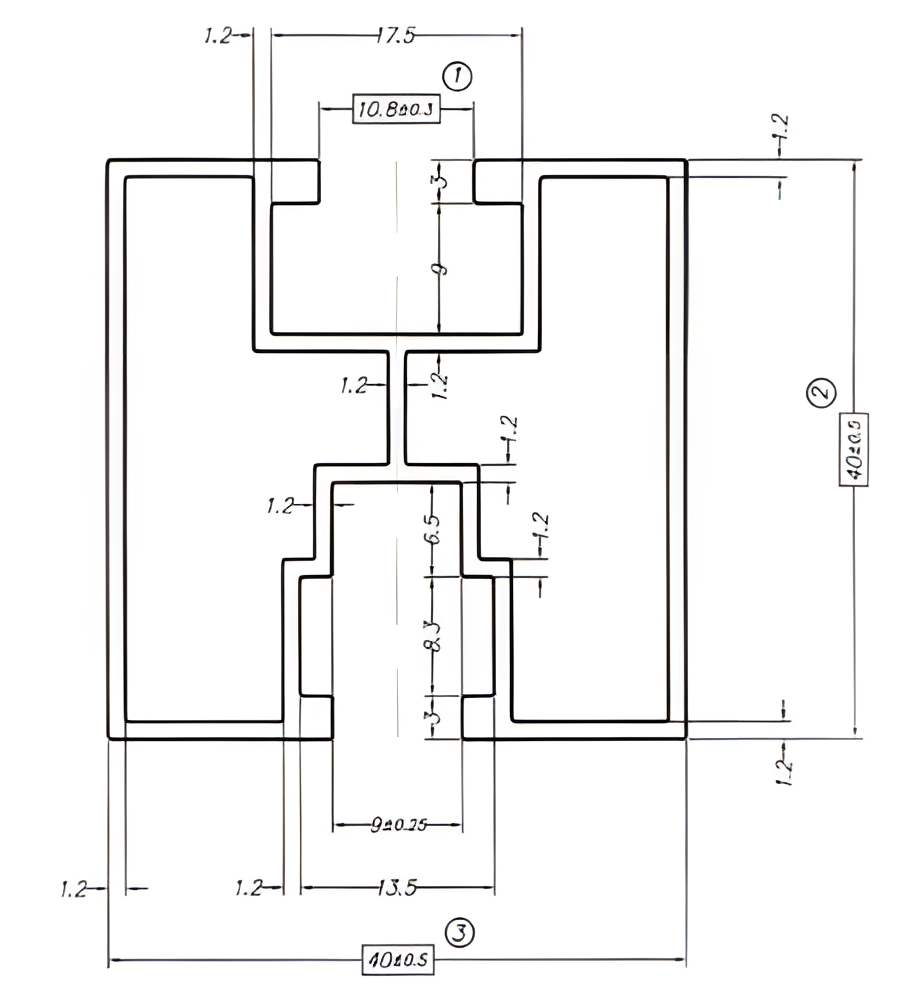

Rozmerový výkres prierezu profilu 40×40 mm s vyznačenými rozmermi kanálov a stien

Prierez a rozmery kanálov

Technický výkres prierezu zobrazuje podrobnú geometriu profilu. Vonkajšie rozmery sú 40 ±0,5 × 40 ±0,5 mm. Horný koľajnicový kanál má šírku otvoru 10,8 ±0,3 mm a je prispôsobený pre štvorcové matice M8. Dolný koľajnicový kanál má šírku otvoru 9 ±0,75 mm a hĺbku umožňujúcu usadenie šesťhrannej skrutky M10 DIN 933. Hrúbka steny je 1,2 mm po celom obvode profilu, čo zaisťuje rovnomerné rozloženie napätí pri zachovaní nízkej hmotnosti.

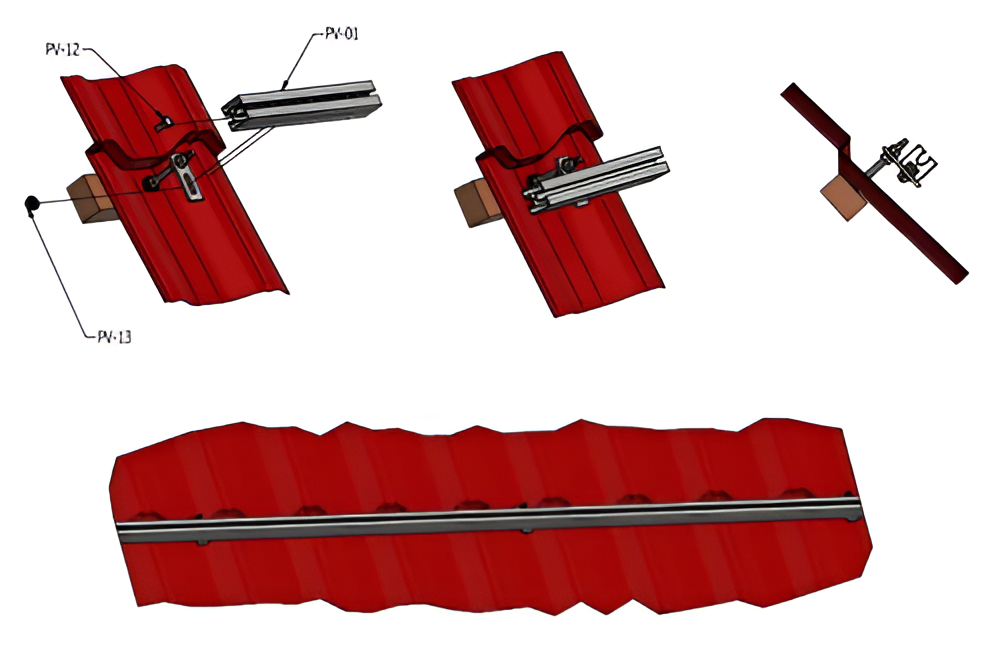

Schéma montáže profilu na šikmej streche so strešnými hákmi a príchytkami – 3D pohľad

Video prezentujúce montážny systém s hliníkovým PV profilom

Video prezentujúce montáž profilu na strešnej konštrukcii

Video prezentujúce použitie profilu vo fotovoltaickej inštalácii

Rozmery

Prierez (šírka × výška)	40 × 40 mm (±0,5 mm)
Dĺžka	625 cm
Hrúbka steny	1,2 mm
Hmotnosť na meter	0,82 kg
Šírka otvoru horného kanála	10,8 ±0,3 mm
Šírka otvoru dolného kanála	9 ±0,75 mm

Materiál a povrchová úprava

Materiál / zliatina	hliník 6060
Povrchová úprava	surová (eloxovaná verzia na čierno dostupná samostatne)

Montáž a kompatibilita

Montážny kanál / typ drážky	dvojitý — horný (príchytky PV modulov) + dolný (strešné háky / adaptéry)
Kompatibilné skrutky	horný kanál: štvorcová matica M8; dolný kanál: šesťhranná skrutka M10 DIN 933
Typ strechy / podkladu	šikmé strechy — strešná škridla, trapézový plech a iné krytiny s podkonštrukciou na hákoch alebo adaptéroch
Spôsob spájania	spojky profilov (dostupné samostatne) umožňujúce predĺženie koľajnice

Ostatné parametre

Eloxovaná verzia	áno — dostupná vo variante eloxovanom na čierno
Dodávka	FTL (plný kamión)

Technické údaje

Dĺžka [mm]	6250
Profil [mm]	40×40
Typ drážky	Pre šesťhrannú skrutku
Povrchová úprava	Prírodné

Bezpečnosť
