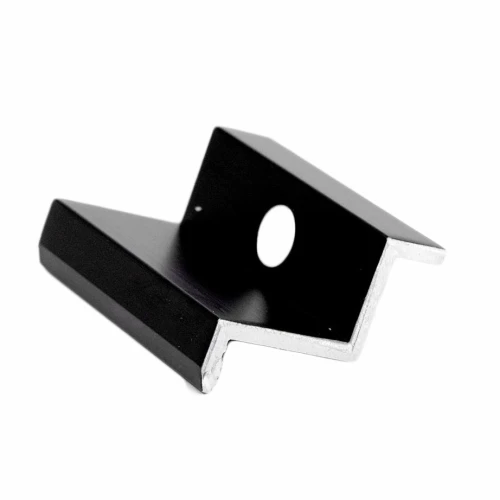

Bočná klema H30 čierna anodizovaná – koncová klema PV L50

Prejsť na spätnú väzbu k produktu

Bočná klema pre fotovoltaické panely, hrúbka rámu 30 mm, vyrobená z hliníka 6060 s čiernou anodizáciou. Rozmery: 26,8x32,8x50 mm, otvor Ø8,5 mm na skrutku M8. Kompatibilná s T-profilmi, šesťhrannými a trapézovými profilmi.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 0,34 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

Vyberte variant:

Cena jednotlivých variantov sa môže líšiť

Možnosti balenia

ks.
Dostupnosť:
Na sklade (veľké množstvo)
Dodacia lehota: 24 hodín

Vlastnosti produktu

[PIM] Klemy #34

  • Typ svorky Krajná
  • Hrúbka panelu [mm] 30
  • Farba Čierna
  • Uzemňovací kolík Nie
  • Príslušenstvo Bez príslušenstva

Popis

Bočná klema H30 čierna anodizovaná – koncová klema PV L50

Bočná (koncová) klema H30 na uchytenie vonkajšej hrany fotovoltaických panelov s hrúbkou rámu 30 mm. Vyrobená z hliníka 6060 s čiernou anodizáciou, ktorá zvyšuje odolnosť voči korózii a zabezpečuje estetický vzhľad instalácie.

Technický výkres bočnej klemy H30 – rozmerové pohľady a izometrický pohľad
Technický výkres bočnej klemy H30 – rozmerové pohľady a izometrický pohľad

Použitie a montáž

Bočná klema slúži ako koncový prvok na konci radov fotovoltaických modulov — na plochých strechách aj sklonených strechách. Na uchytenie panelov medzi sebou treba použiť stredové klemy. V balení sa nachádza iba hliníková klema — skrutku a maticu treba dokúpiť samostatne.

Kompatibilita s montážnymi profilmi

  • Hliníkové profily na šesťhrannú skrutku
  • Hliníkové profily na T-skrutku
  • Trapézové profily pre strechy z trapézového plechu
Rozmerový výkres profilu bočnej klemy H30 – prierez s detailnými rozmermi
Rozmerový výkres profilu bočnej klemy H30 – prierez s detailnými rozmermi

Rozmery a technické parametre

  • Šírka: 26,8 mm
  • Celková výška: 32,8 mm
  • Pracovná výška (H): 30 mm
  • Dĺžka: 50 mm
  • Montážny otvor: Ø8,5 mm (na skrutku M8)
  • Hrúbka steny: 2,8 mm
  • Materiál: hliník 6060
  • Povrchová úprava: čierna anodizácia
  • Farba: čierna

Výber imbusovej skrutky DIN 912

Typ profiluVeľkosť skrutky
T-profilM8x20
Šesťhranný profilM8x20
Trapézový mostík (pod pero)M8x20
Trapézový mostík (pod šesťhrannú skrutku)M8x20

Odporúčaný uťahovací moment treba zvoliť podľa pokynov výrobcu fotovoltaických panelov.

Schéma montáže bočnej klemy s posuvným perom a skrutkou na hliníkovom profile
Schéma montáže bočnej klemy s posuvným perom a skrutkou na hliníkovom profile

Schéma montáže zobrazuje spôsob uloženia bočnej klemy na hliníkovom profile s použitím posuvného pera a imbusovej skrutky. Klema pritláča hranu fotovoltaického modulu, čím zabezpečuje stabilné a bezpečné uchytenie.

Návod na montáž posuvných pier a skrutiek na hliníkovom profile fotovoltaického systému
