Bočná klema H30 čierna anodizovaná – koncová klema PV L50

Dostupnosť: Na sklade (veľké množstvo)

Doručenie do: 6 Pracovných dní

Hmotnosť: 0.02 kg

Cena/ ks.: 0,34 € 0.34

vrátane 23% DPH, bez nákladov na dopravu

Cena bez DPH/ ks.: (0,28 €)

bez 23% DPH, bez nákladov na dopravu

* Možnosti balenia:

Kusov
Balíček: 250 Kusy
Balíček: 5000 Kusy
Balíček: 10000 Kusy

množstvo ks.

Spolu:

produkt nedostupný

pridať do zoznamu želaní

* - Povinné pole

Hodnotenie:

3.54545

Predajca: -

Kód produktu: PV-03-02

odporučiť priateľovi

Popis

Bočná klema H30 čierna anodizovaná – koncová klema PV L50

Bočná (koncová) klema H30 na uchytenie vonkajšej hrany fotovoltaických panelov s hrúbkou rámu 30 mm. Vyrobená z hliníka 6060 s čiernou anodizáciou, ktorá zvyšuje odolnosť voči korózii a zabezpečuje estetický vzhľad instalácie.

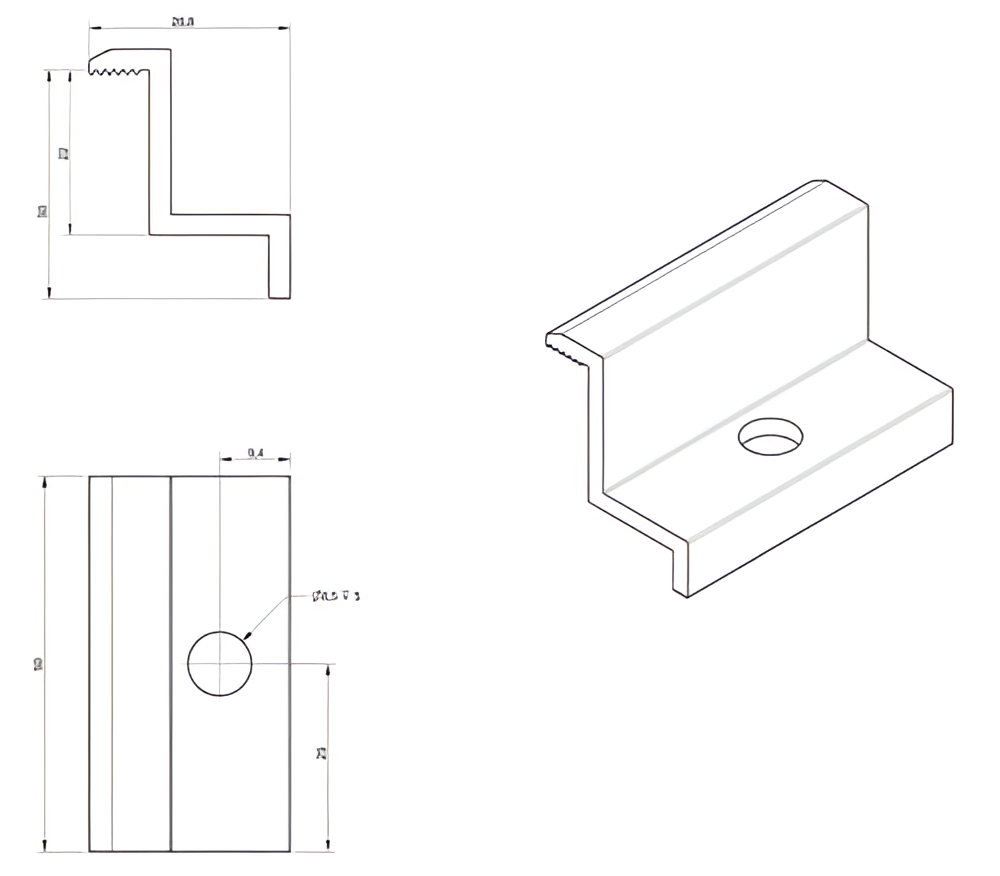

Technický výkres bočnej klemy H30 – rozmerové pohľady a izometrický pohľad

Použitie a montáž

Bočná klema slúži ako koncový prvok na konci radov fotovoltaických modulov — na plochých strechách aj sklonených strechách. Na uchytenie panelov medzi sebou treba použiť stredové klemy. V balení sa nachádza iba hliníková klema — skrutku a maticu treba dokúpiť samostatne.

Kompatibilita s montážnymi profilmi

Hliníkové profily na šesťhrannú skrutku

Hliníkové profily na T-skrutku

Trapézové profily pre strechy z trapézového plechu

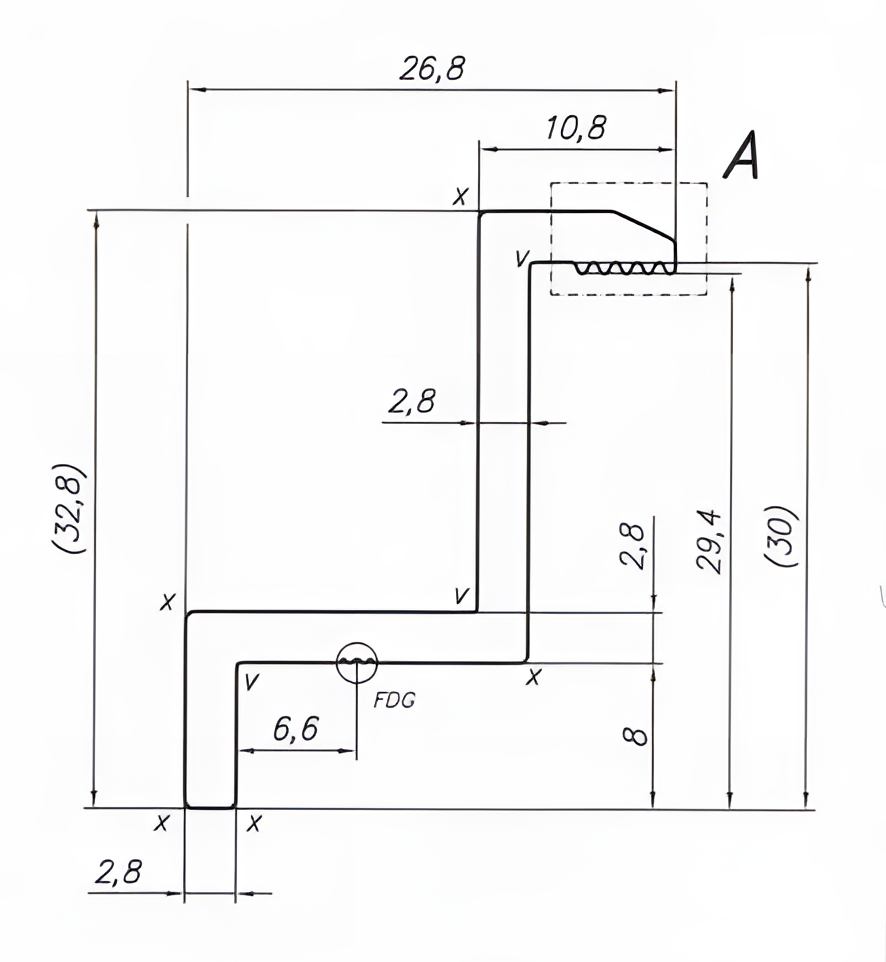

Rozmerový výkres profilu bočnej klemy H30 – prierez s detailnými rozmermi

Rozmery a technické parametre

Šírka: 26,8 mm

Celková výška: 32,8 mm

Pracovná výška (H): 30 mm

Dĺžka: 50 mm

Montážny otvor: Ø8,5 mm (na skrutku M8)

Hrúbka steny: 2,8 mm

Materiál: hliník 6060

Povrchová úprava: čierna anodizácia

Farba: čierna

Výber imbusovej skrutky DIN 912

Typ profilu	Veľkosť skrutky
T-profil	M8x20
Šesťhranný profil	M8x20
Trapézový mostík (pod pero)	M8x20
Trapézový mostík (pod šesťhrannú skrutku)	M8x20

Odporúčaný uťahovací moment treba zvoliť podľa pokynov výrobcu fotovoltaických panelov.

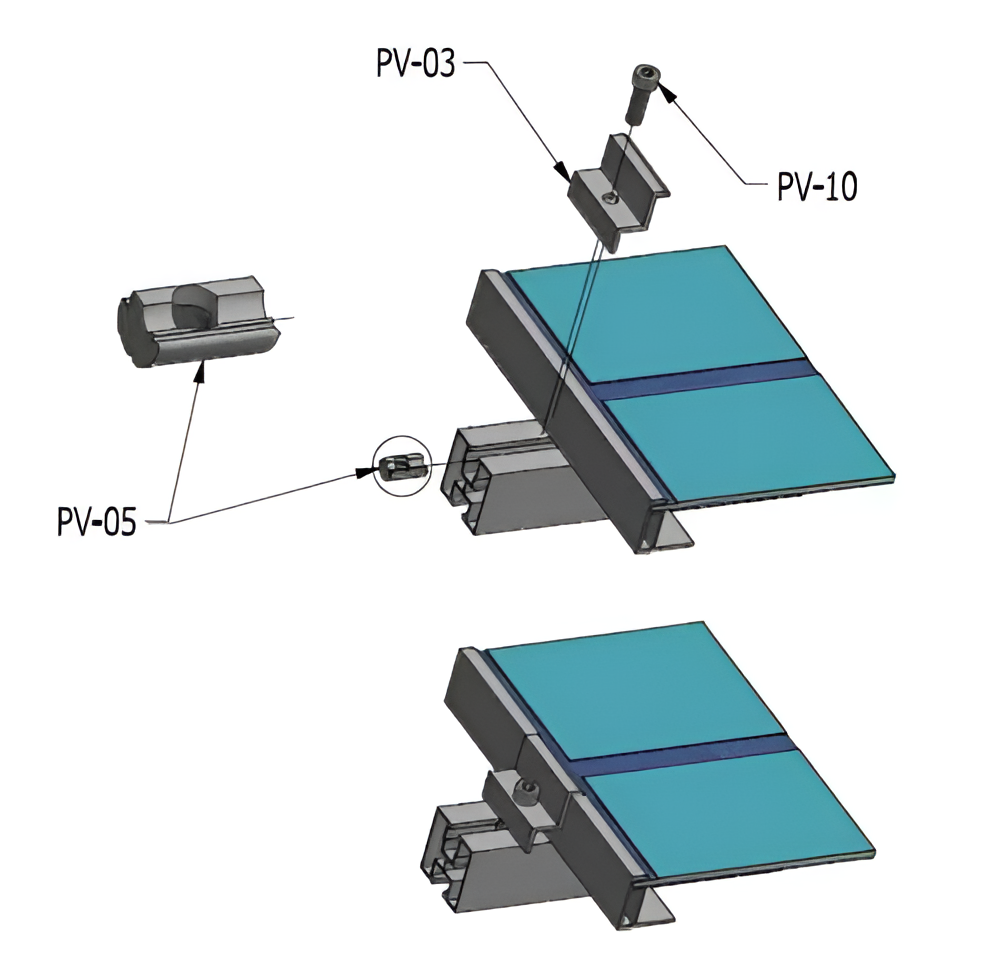

Schéma montáže bočnej klemy s posuvným perom a skrutkou na hliníkovom profile

Schéma montáže zobrazuje spôsob uloženia bočnej klemy na hliníkovom profile s použitím posuvného pera a imbusovej skrutky. Klema pritláča hranu fotovoltaického modulu, čím zabezpečuje stabilné a bezpečné uchytenie.

Návod na montáž posuvných pier a skrutiek na hliníkovom profile fotovoltaického systému

Technické údaje

Typ svorky	Krajná
Hrúbka panelu [mm]	30
Farba	Čierna
Uzemňovací kolík	Nie
Príslušenstvo	Bez príslušenstva
