Hliníkový montážny profil PV 40×40 mm – lišta 665 cm na skrutky M10

Dostupnosť: Na sklade (veľké množstvo)

Doručenie do: 6 Pracovných dní

Hmotnosť: 5.467 kg

Cena/ ks.: 42,14 € 42.14

vrátane 23% DPH, bez nákladov na dopravu

Cena bez DPH/ ks.: (34,26 €)

bez 23% DPH, bez nákladov na dopravu

* Možnosti balenia:

Kusov
Balíček: 16 Kusy
Balíček: 174 Kusy
Balíček: 348 Kusy

množstvo ks.

Spolu:

produkt nedostupný

pridať do zoznamu želaní

* - Povinné pole

Hodnotenie:

4.2

Predajca: -

Kód produktu: PV-01-01

odporučiť priateľovi

Popis

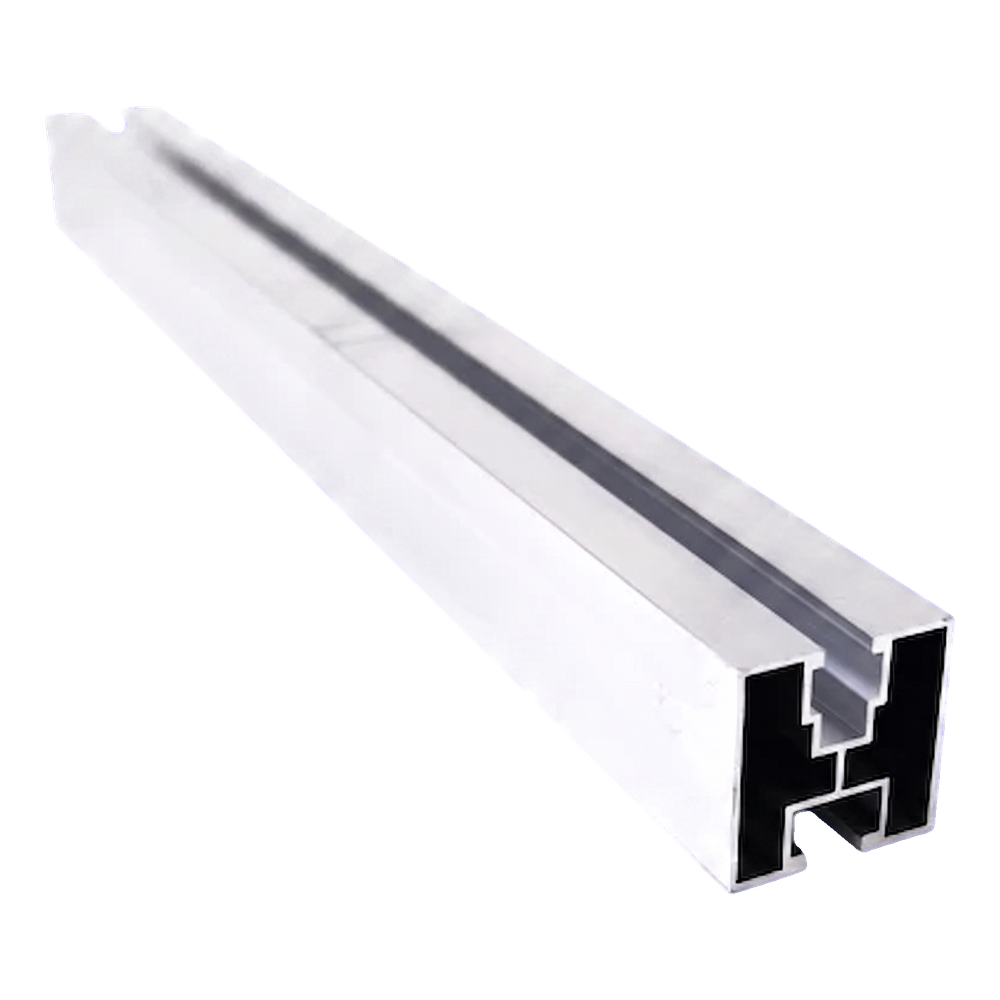

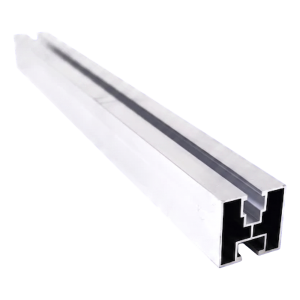

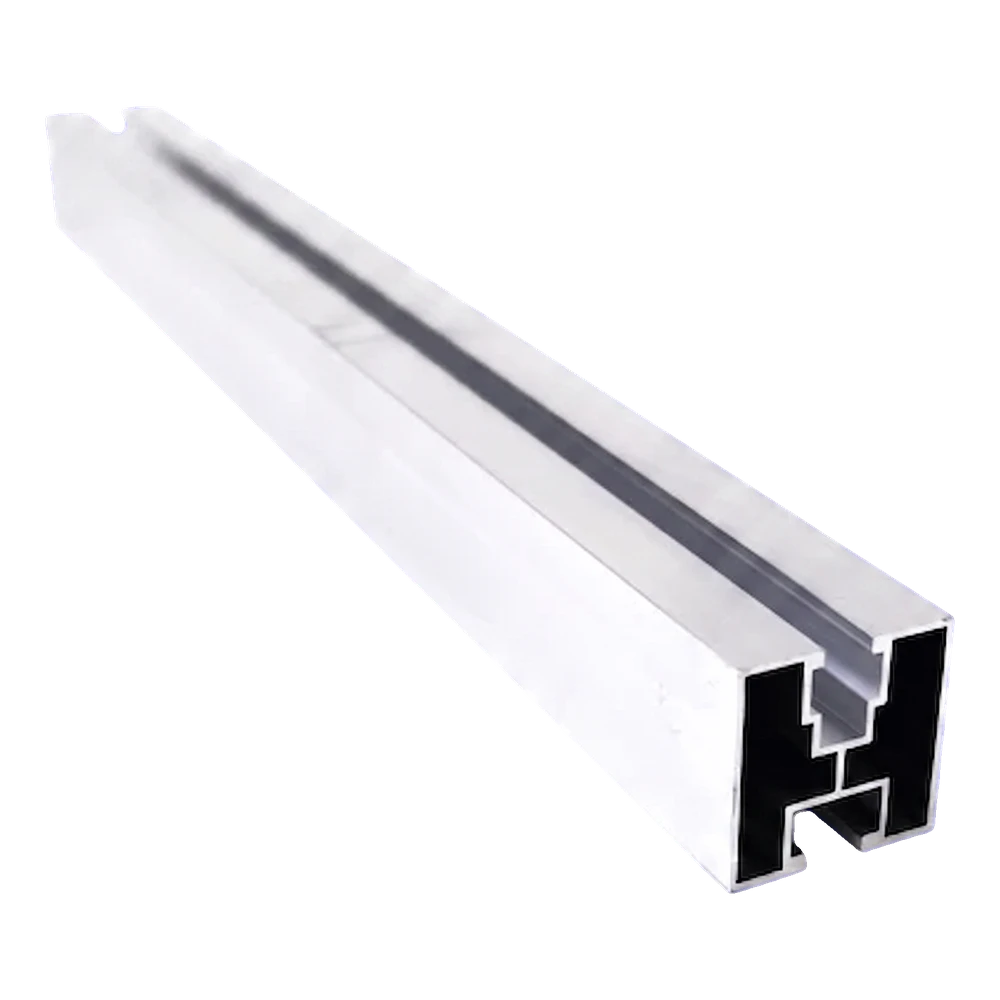

Hliníkový montážny profil PV 40×40 mm – lišta 665 cm na skrutky M10

Hliníkový montážny profil 40x40 mm s dvoma kanálmi lišty

Montážny profil 40x40 mm s dĺžkou 665 cm je základným prvkom nosnej konštrukcie pre fotovoltické moduly. Vyrobený z hliníka 6060 spája nízku vlastnú hmotnosť s dobrou mechanickou pevnosťou a plnou odolnosťou voči korózii. Dvojkanálová konštrukcia prierezu — s horným kanálom na klemy upevňujúce panely a dolným kanálom na spojenie so strešnými hákmi, adaptérmi alebo trojuholníkmi — umožňuje vybudovať kompletnú podkonštrukciu jedným profilom. Montáž je založená na šesťhranných skrutkách M10 DIN 933 v dolnom kanáli a štvorhranných maticiach M8 v hornom kanáli, čo eliminuje potrebu vŕtania a urýchľuje práce na streche. Profil je dostupný aj vo verzii eloxovanej na čierno a jeho dĺžku možno predĺžiť pomocou spojok profilov, ktoré sú dostupné samostatne.

Kľúčové výhody pre montážne tímy

Dvojkanálový prierez 40x40 mm umožňuje súčasné upevnenie klém a pripojenie k podkonštrukcii

Kompatibilita so šesťhrannými skrutkami M10 DIN 933 a štvorhrannými maticami M8 — štandardné spojovacie prvky

Hliník 6060 odolný voči korózii, vhodný na eloxovanie a zabezpečujúci trvácnosť vo vonkajších podmienkach

Možnosť spájania profilov do dlhších úsekov pomocou dedikovaných spojok

Hrúbka steny 1,2 mm pri hmotnosti len 0,82 kg/m — ľahká konštrukcia uľahčujúca prepravu na strechu

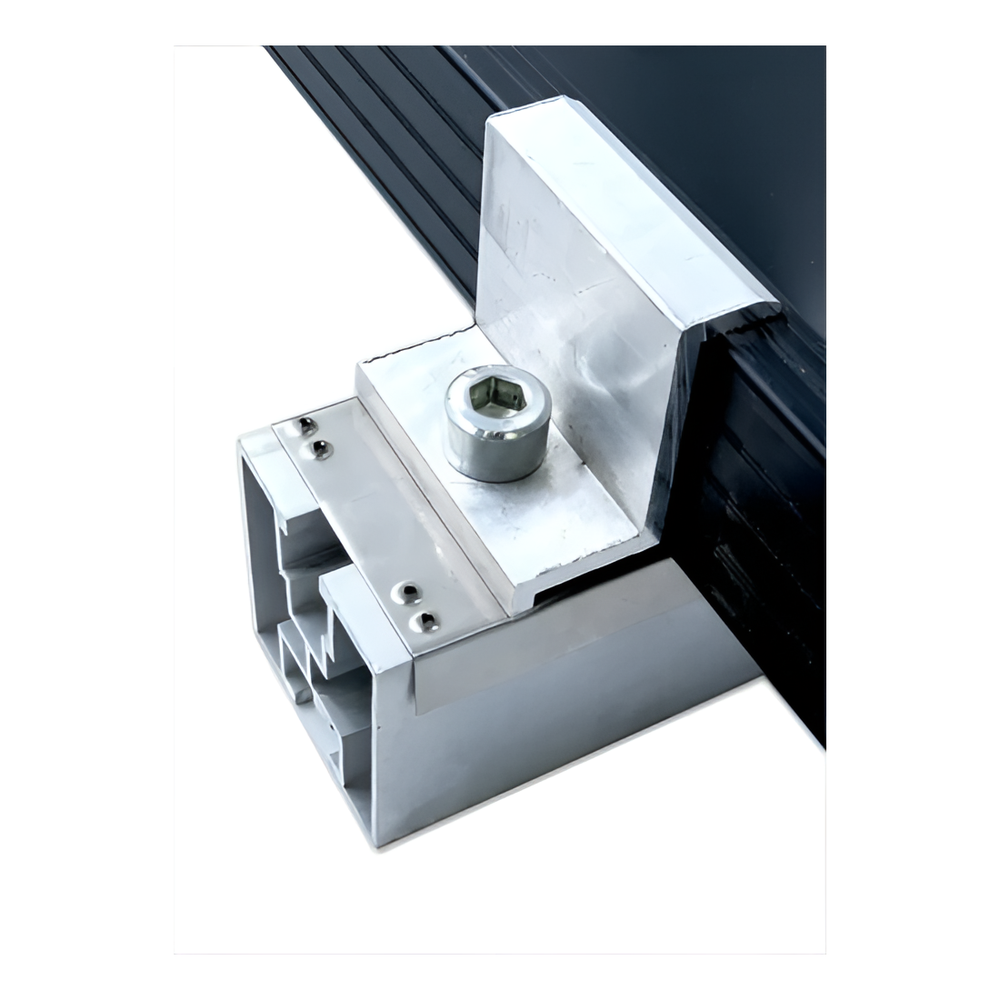

Klema upevnená v hornom kanáli hliníkového profilu 40x40 mm — montážny detail

Horný kanál lišty so šírkou drážky 10,8 mm prijíma štvorhranné matice M8 slúžiace na upevnenie bočných a stredných klém. Vďaka tomu je možné fotovoltické panely umiestniť na ľubovoľnom mieste pozdĺž profilu — bez vŕtania a bez dodatočných adaptérov. Dolný kanál s otvorom 9 mm spolupracuje so šesťhrannými skrutkami M10, ktorými sa profil spája so strešnými hákmi alebo inými prvkami podkonštrukcie. Táto konfigurácia zabezpečuje, že celý systém je plne nastaviteľný a umožňuje presné nastavenie profilu vzhľadom na strešnú plochu.

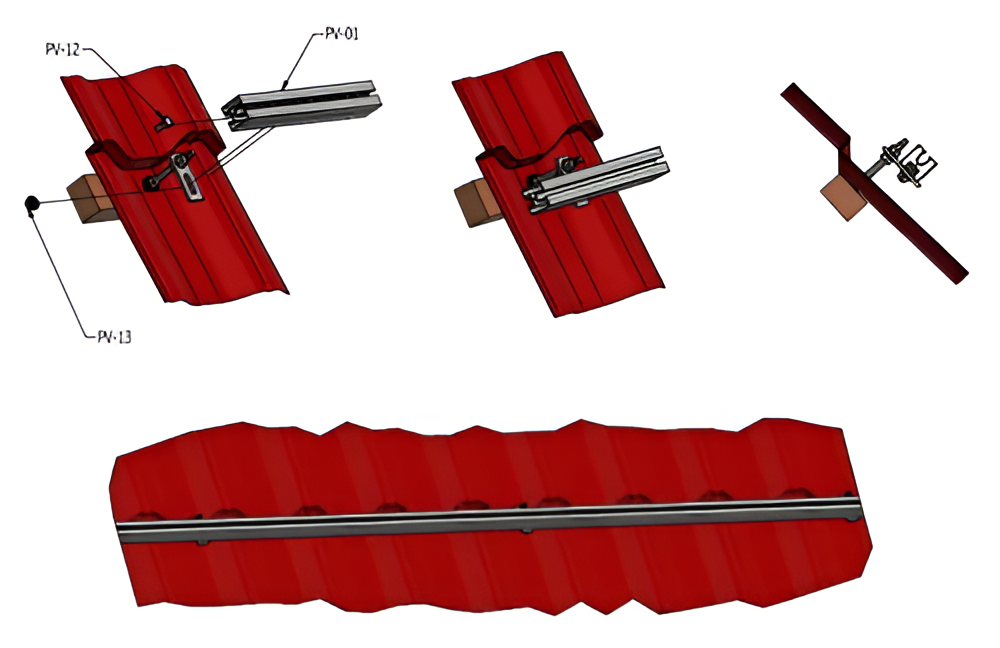

Schéma montáže hliníkového profilu na streche pokrytej plechovou krytinou s hákmi a klemami

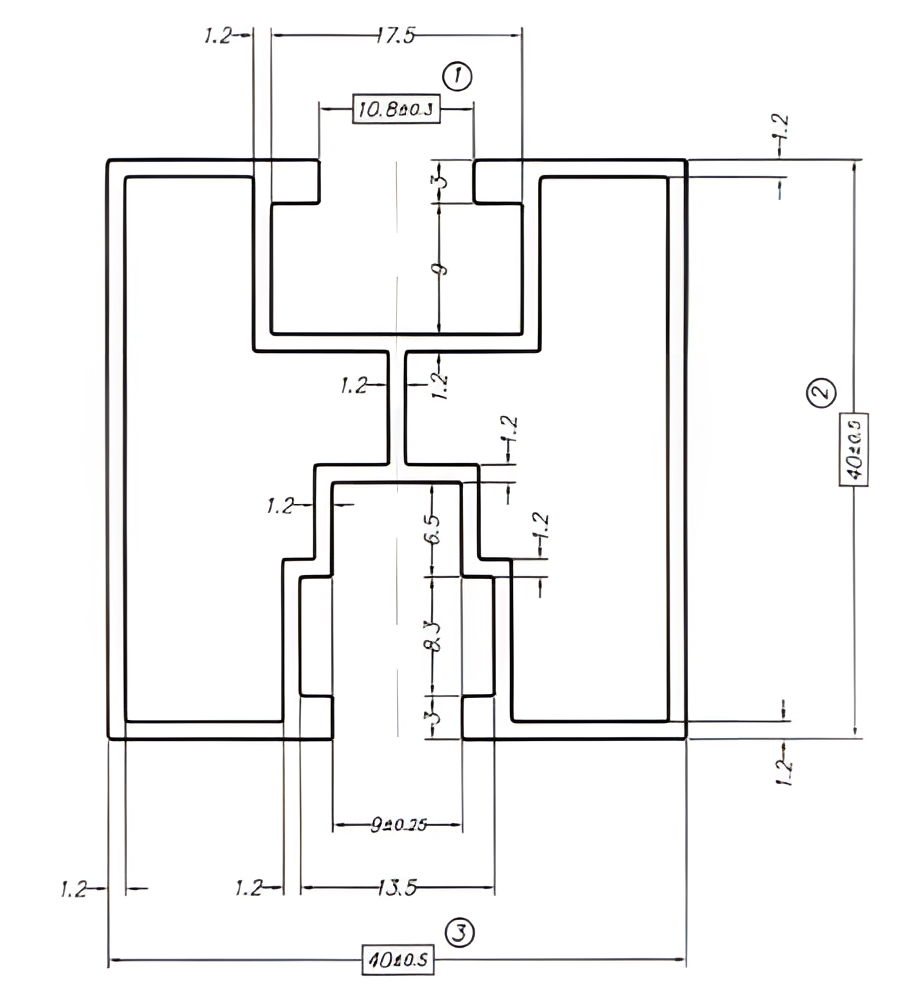

Technický výkres prierezu profilu 40x40 mm s rozmermi kanálov a hrúbkou stien

Video predstavujúce hliníkový montážny profil 40x40 mm

Video predstavujúce použitie montážneho profilu PV

Video predstavujúce montáž fotovoltickej konštrukcie s hliníkovým profilom

Rozmery

Prierez (šírka x výška)	40 x 40 mm (tolerancia +/-0,5 mm)
Dĺžka	665 cm
Hrúbka steny	1,2 mm
Hmotnosť na meter	0,82 kg
Šírka drážky horného kanála	10,8 mm (tolerancia +/-0,3 mm)
Šírka drážky dolného kanála	9 mm (tolerancia +/-0,75 mm)

Materiál a povrchová úprava

Materiál / zliatina	hliník 6060
Povrchová úprava	surové (verzia eloxovaná na čierno dostupná samostatne)
Farba	strieborná (prírodná)

Montáž a kompatibilita

Montážny kanál / typ drážky	horný — klemy PV; dolný — háky, adaptéry, trojuholníky
Kompatibilné skrutky	horný kanál: štvorhranná matica M8; dolný kanál: šesťhranná skrutka M10 DIN 933
Typ strechy / podkladu	šikmé strechy — plechová krytina, trapézový plech a iné (s vhodnými hákmi)
Spôsob spájania	spojky profilov (dostupné samostatne)

Ostatné parametre

Eloxovaná verzia	áno (čierna, dostupná samostatne)
Doprava	FTL (plný kamión)

Technické údaje

Dĺžka [mm]	6650
Profil [mm]	40×40
Typ drážky	Pre šesťhrannú skrutku
Povrchová úprava	Prírodné
