PSG nastaviteľný závesný pant M14 s štítkom 115×40 mm a doskou 75×55 mm

  • Nový produkt
Dostupnosť: Na sklade (veľké množstvo)
Doručenie do: 6 Pracovných dní
Hmotnosť: 0.42 kg
Cena/ ks.: 5,86 € 5.86
vrátane 23% DPH, bez nákladov na dopravu
Cena bez DPH/ ks.: (4,76 €)
bez 23% DPH, bez nákladov na dopravu
množstvo ks.

produkt nedostupný

pridať do zoznamu želaní
Visa Mastercard Google Pay Apple Pay PayPal Bank Transfer
Hodnotenie: 0
Predajca: PSG
Kód produktu: 001-403

Popis

PSG nastaviteľný závesný pant M14 s štítkom 115×40 mm a doskou 75×55 mm

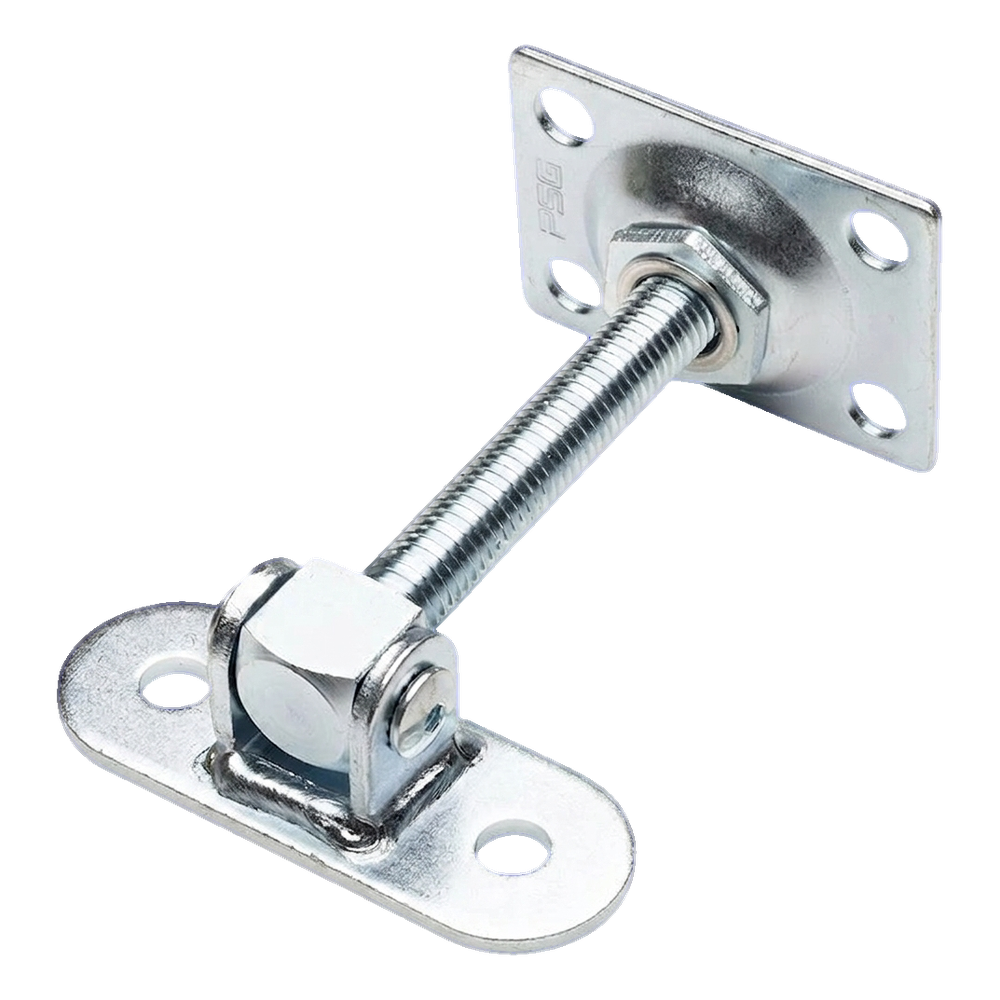

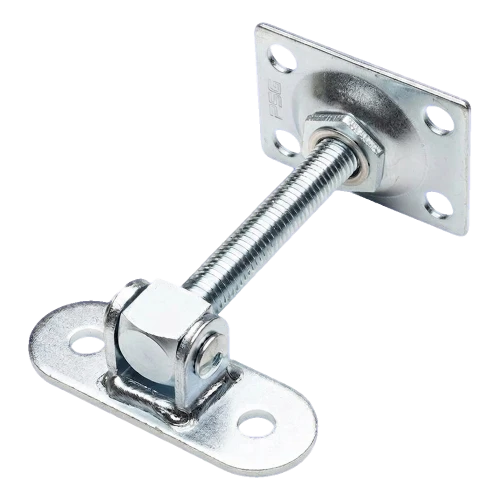

PSG nastaviteľný závesný pant M14 s štítkom a doskou – celkový pohľad
PSG nastaviteľný závesný pant M14 s štítkom a doskou – celkový pohľad

Nastaviteľný závesný pant PSG so skrutkou M14 určený na montáž krídelných brán. Vďaka nastavovacej matke umožňuje rýchlu korekciu nastavenia krídla bez nutnosti demontáže – ako priamo po inštalácii, tak aj počas prevádzky. Je to obzvlášť dôležité pri sezónnych zmenách teploty, keď sa kov zmršťuje alebo rozťahuje, čo spôsobuje povesenie alebo zaseknutie konštrukcie.

Oceľová konštrukcia s galvanickým povrchom zabezpečuje vysokú odolnosť proti korózii a trvanlivosť vo vonkajších podmienkach. Maximálne zaťaženie krídla brány je 80 kg, čo znamená, že pant sa osvedčí pri typických krídelných bránach používaných v pozemných a priemyselných oploteniach.

Technické parametre

  • Závit: M14
  • Dĺžka skrutky (pracovná časť): 110 mm
  • Celková dĺžka: 180 mm
  • Rozmer štítka (doska na upevnenie k stĺpu): 115 × 40 mm
  • Rozmer dosky (montážna doska): 75 × 55 × 3 mm
  • Rozstup montážnych otvorov dosky: 75 × 55 mm
  • Priemer montážnych otvorov: Ø10,5 mm (4 ks)
  • Výška držiaka U (čap): 95 mm
  • Šírka držiaka U: 35 mm
  • Hrúbka materiálu držiaka U: 4 mm
  • Hrúbka nastavovacej matky: 16 mm
  • Skosenie na konci čapu: 1,5 × 45°
  • Maximálna hmotnosť krídla brány: 80 kg
  • Materiál: oceľ s galvanickým povrchom
  • Hmotnosť: 0,42 kg
  • EAN: 5903313203005

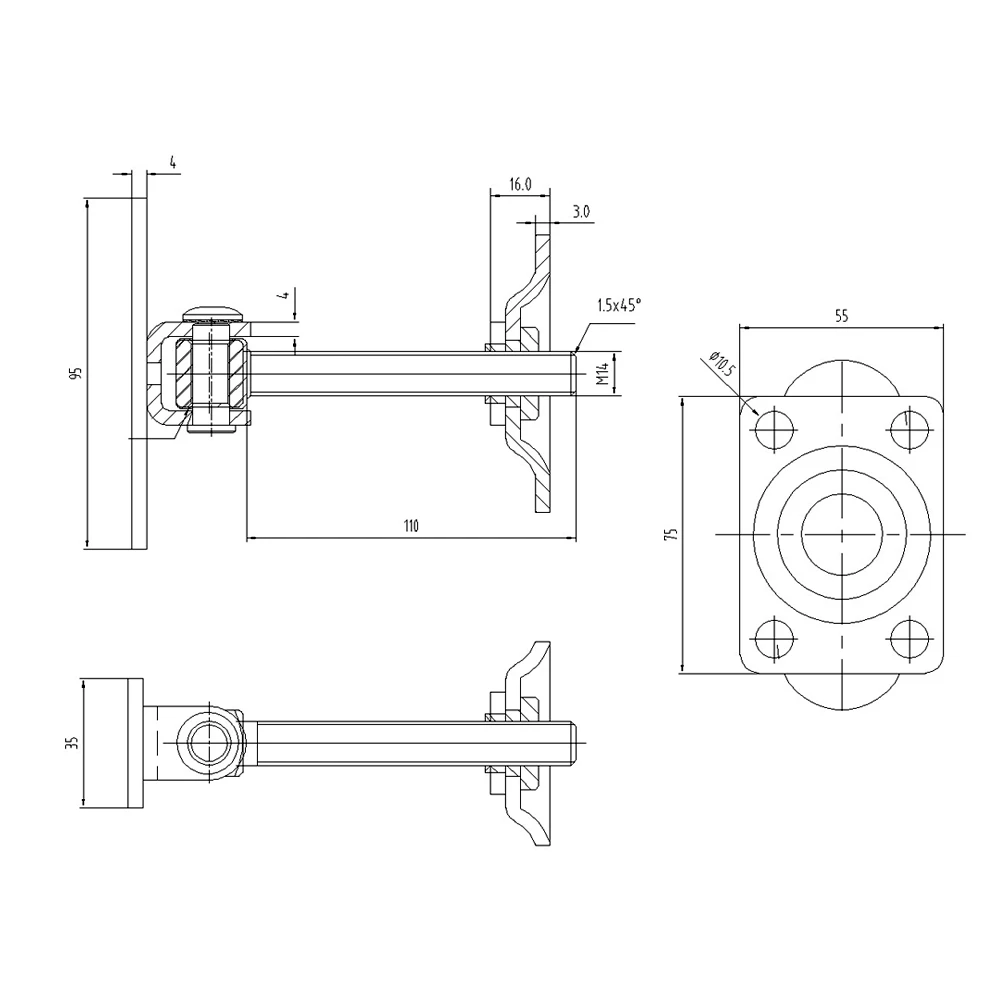

Výkres rozmerov nastaviteľného pantu PSG M14 – bočný pohľad, zhora a pohľad na dosku
Výkres rozmerov nastaviteľného pantu PSG M14 – bočný pohľad, zhora a pohľad na dosku

Konštrukcia a princíp fungovania

Pant pozostáva z troch hlavných prvkov: držiak U (upevnený k štítku na krídle brány), závitový čap M14 s nastavovacou matkou a doska (montážna doska upevnená k stĺpu). Držiak U umožňuje otáčanie čapu a matka na čape umožňuje presné nastavenie výšky krídla. Štyri montážne otvory s priemerom Ø10,5 mm v doske zabezpečujú spoľahlivé a stabilné upevnenie k oploteniu.

Nastavenie je možné kedykoľvek – stačí uvoľniť alebo dotiahnuť matku, aby sa skorigovala pozícia krídla. Vďaka tomu môže inštalatér presne vyrovnať bránu aj po dlhšom čase používania, čo eliminuje potrebu nákladných servisných zásahov.

Výrobca: PSG

Technické údaje

Materiál Oceľ
Typ závitu M14
Sposób montażu So štítkom

Bezpečnosť
