Dromet kotva krúžková rozperná PSRe M8x75/5 pozinkovaná
Zanechať spätnú väzbu k produktu
Kotva krúžková PSRe 8x75/5 značky Dromet, galvanicky pozinkovaná, z konštrukčnej ocele. Do netrhlinového betónu min. B20, prírodného kameňa a plnej tehly. Závit M8, dĺžka 75 mm, hĺbka kotvenia 65 mm, hmotnosť 0,03 kg. Certifikáty ETA 05/0242, CE, AT-15-7574/2008.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 002-016
Vlastnosti produktu
[PIM] kotwy-pierscieniowe-ocynkowane #180
- Typ závitu M8
- Dĺžka [mm] 75
Popis

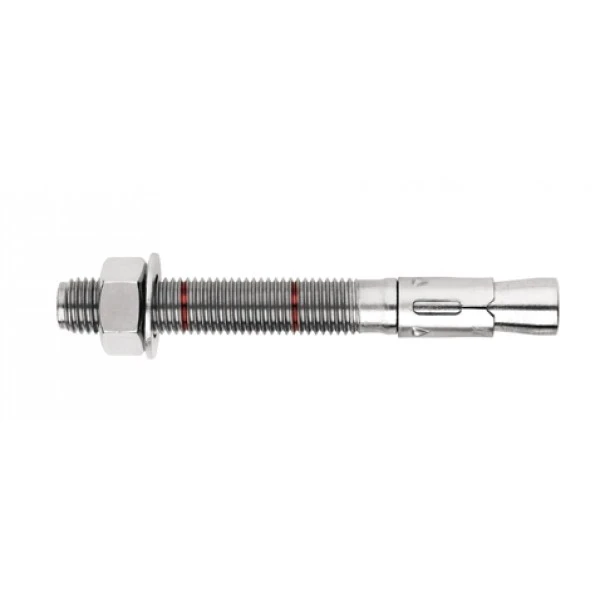

Dromet kotva krúžková rozperná PSRe M8x75 mm pozinkovaná do betónu
Kotva krúžková PSRe 8×75/5 značky Dromet je overený prvok mechanického kotvenia určený na trvalé upevnenie konštrukcií do nenatrhnutého betónu min. B20, prírodného kameňa s kompaktnou štruktúrou a plnej tehly. Vďaka krúžkovej konštrukcii s maticou a podložkou spojovací prvok zaisťuje vysokú nosnosť a spoľahlivý prenos zaťaženia — ideálna voľba pri montáži profilov a kovových konštrukcií, roštov, zábradlí, strojov a vybavenia objektov.
Kotva je vyrobená z konštrukčnej ocele s protikoróznou ochranou vo forme elektrolytického zinkovania, čo zaručuje odolnosť proti korózii vo vnútorných a mierne vlhkých podmienkach. Výrobok má Európske technické posúdenie ETA 05/0242, certifikát CE a národné technické posúdenie AT-15-7574/2008 — spĺňa najvyššie normové požiadavky na kotvenie v stavebníctve.
Technické parametre
- Označenie: PSRe 8x75/5
- Závit: M8
- Priemer vŕtania (fi): 8 mm
- Celková dĺžka (L): 75 mm
- Hrúbka upevňovaného prvku (E): 5 mm
- Hĺbka zakotvenia (F): 65 mm
- Hĺbka otvoru (D): 100 mm
- Materiál: konštrukčná oceľ, elektrolytické zinkovanie
- Konštrukcia: krúžková s maticou a podložkou
- Hmotnosť: 0,03 kg
- EAN: 5902706873009
- Predajná jednotka: kus
Schéma montáže a rozmery
Rezový nákres znázorňuje správny spôsob osadenia kotvy do betónového podkladu. Kľúčové montážne rozmery vyznačené na schéme:
- M — priemer závitu (M8)
- E — hrúbka upevňovaného prvku (5 mm)
- F — hĺbka osadenia v podklade (65 mm)
- L — celková dĺžka kotvy (75 mm)
- D — minimálna hĺbka montážneho otvoru (100 mm)
- H — priemer vývrtu
Montážne odporúčania
- Montážny otvor je potrebné vyvŕtať kolmo na rovinu podkladu a dôkladne ho očistiť od prachu
- Kotvu zasunúť do otvoru pomocou ľahkých úderov kladiva
- Montáž dotiahnuť pomocou momentového kľúča — zaisťuje to správny uťahovací moment
- Po rozopnutí kotvy musí byť podložka pod maticou pevne pritlačená k upevňovanému prvku
- Parametre uvedené v technickom posúdení AT-15-7574/2008 sa nesmú prekračovať
Použitie
Krúžková kotva PSRe sa osvedčuje všade tam, kde je potrebné spoľahlivé a trvalé upevnenie do minerálnych podkladov. Typické použitie zahŕňa:
- Montáž profilov a kovových konštrukcií (vrátane nosných konštrukcií pre FV inštalácie)
- Upevnenie roštov a zábradlí
- Kotvenie strojov a zariadení do betónových podláh
- Montáž prvkov vybavenia objektu vo verejných budovách
Certifikácia ETA a CE, ako aj národné technické posúdenie zaručujú, že kotva Dromet PSRe je akceptovaná inšpektormi stavebného dozoru a môže byť použitá v projektoch vyžadujúcich zdokumentovanú nosnosť kotvenia.
