Nastaviteľný brankový pant M20 oceľový so základňou 120×75 mm
produkt nedostupný
pridať do zoznamu želaní
0
Popis

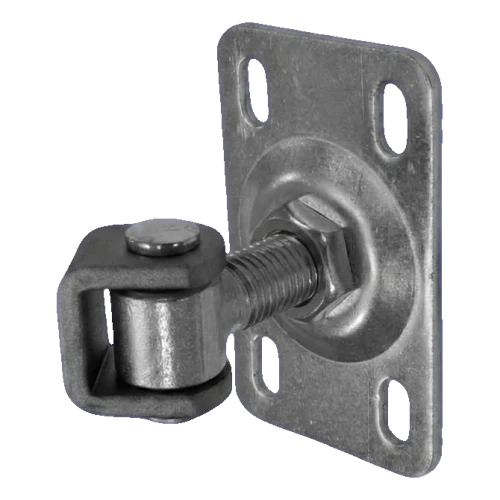

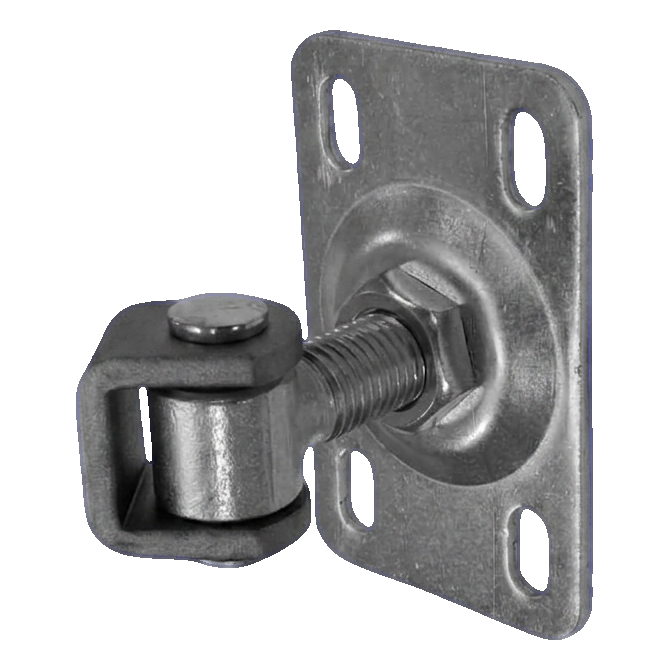

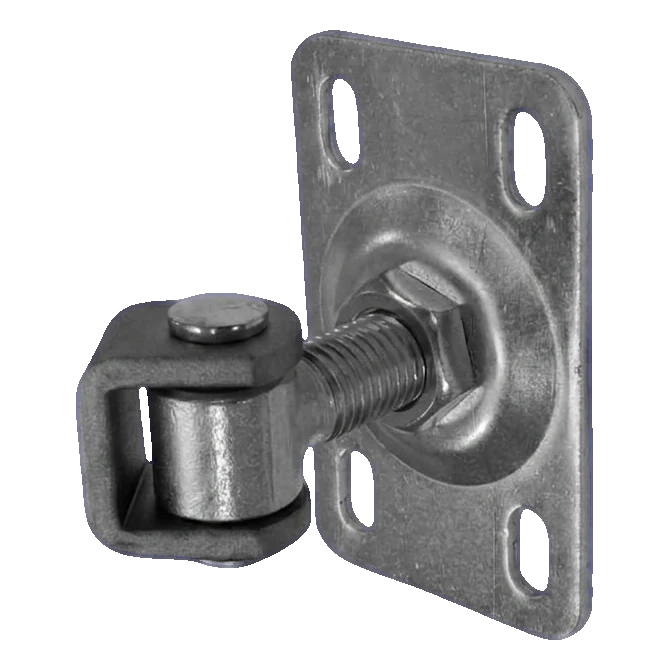

Nastaviteľný brankový pant M20 oceľový so základňou 120×75 mm
Oceľový nastaviteľný pant M20 určený na montáž krídlových brán a vrátok. Solidná konštrukcia so základňou na montáž 120×75 mm so štyrmi fazuľovitými otvormi zabezpečuje spoľahlivé a trvanlivé zavesenie krídla brány. Vďaka regulácii výšky v rozsahu 60–85 mm môžete presne nastaviť pozíciu brány už po ukončení montáže — bez nutnosti demontáže celého pantu.
Pant je určený na vonkajšie použitie. Fazuľovité otvory v základni umožňujú korekciu polohy v montážnej rovině, čo značne uľahčuje justovanie krídla a kompenzáciu drobných nepresností konštrukcie stĺpa.
Rozmery a technické parametre
- Závit drieku: M20
- Priemer čapu: Ø15 mm
- Rozmery základne: 120 × 75 mm
- Hrúbka základne: 4 mm
- Hrúbka plechu úchytu: 6 mm
- Vonkajšia šírka úchytu: 40 mm
- Hĺbka úchytu: 30 mm
- Rozsah regulácie výšky: 60–85 mm
- Rozstup montážnych otvorov: 83 × 48 mm (medzi osami)
- Rozmer fazuľovitého otvoru: 19,5 × 10,5 mm
- Materiál: oceľ
- Hmotnosť: 0,68 kg
- Použitie: krídlové brány, vrátka — vonkajšia montáž

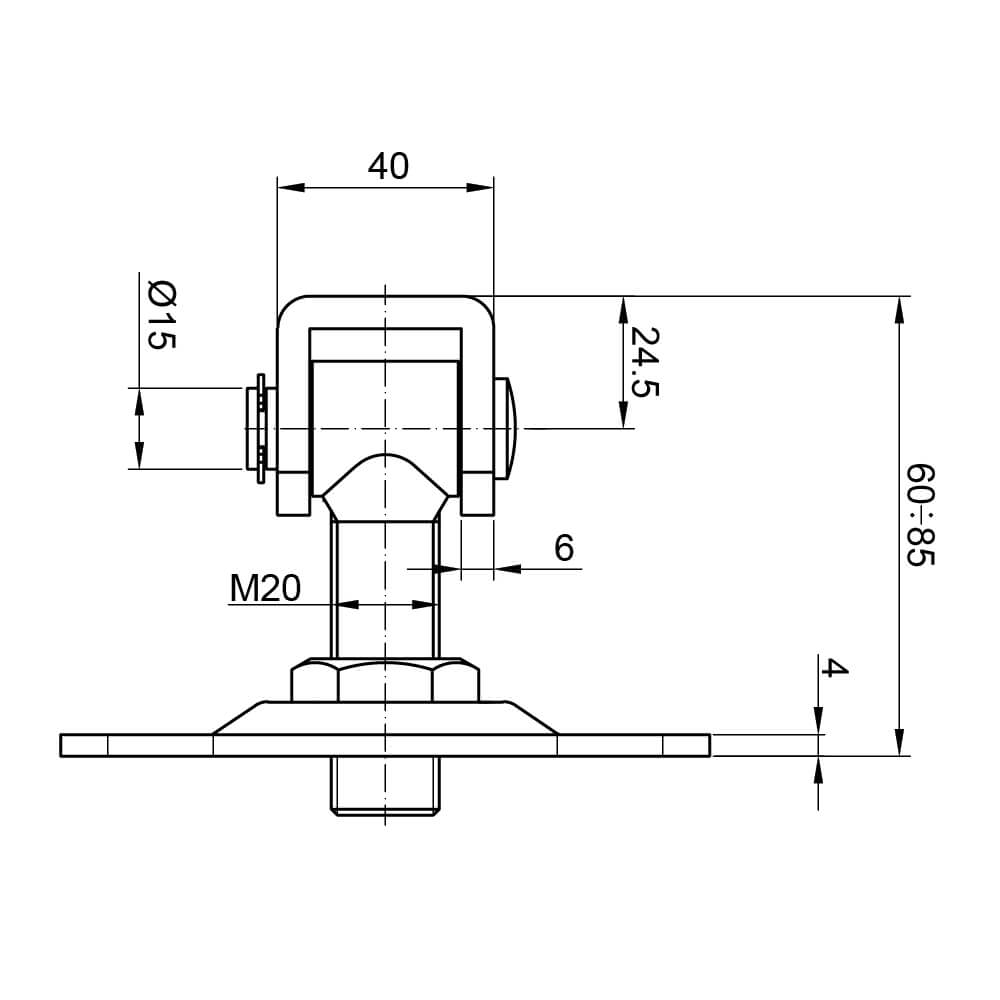

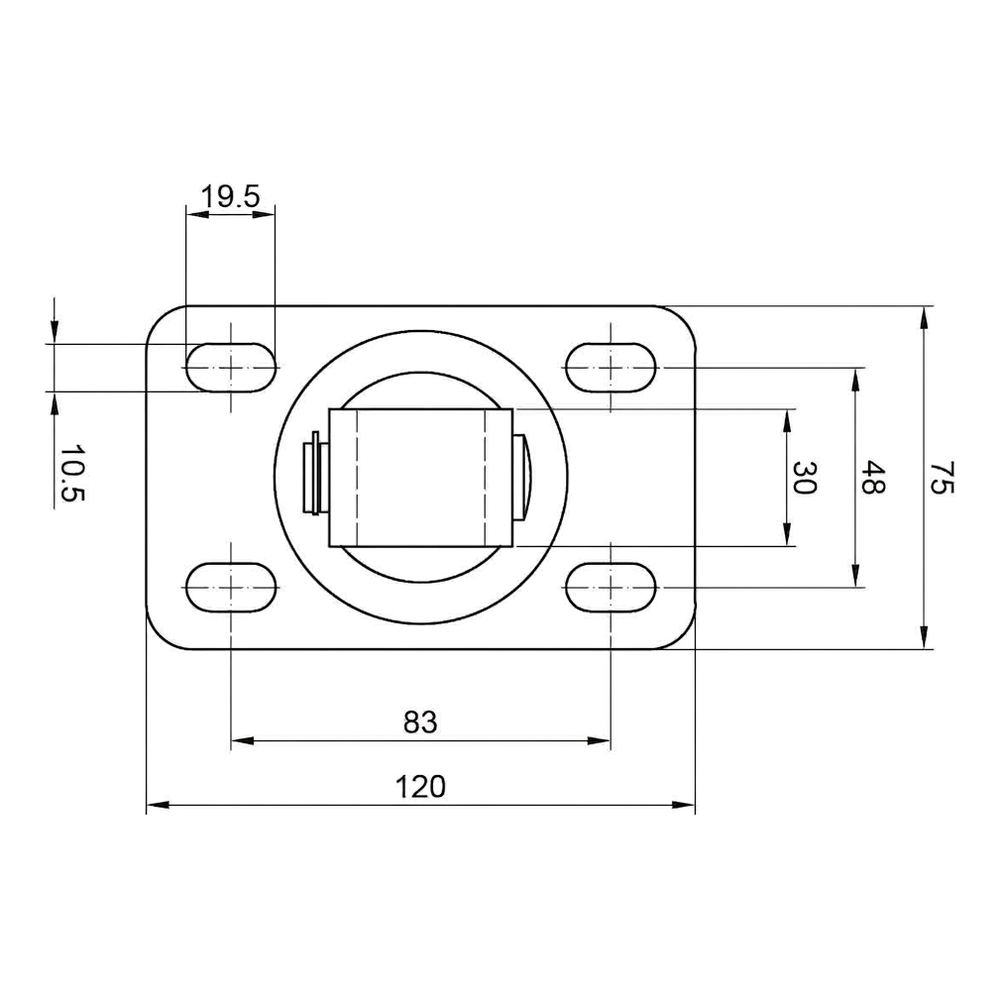

Rozmerový výkres
Technické údaje
| Materiál | Oceľ |
| Typ závitu | M20 |
