Montážny hliníkový profil PV 40×40 mm / 665 cm – koľajnica pre kladivkové skrutky M10

Hliníkový Montážny Profil 665cm 40x40 pre T-skrutky PV-01-14 (1)

Dostupnosť: Na sklade (veľké množstvo)

Doručenie do: 6 Pracovných dní

Hmotnosť: 5.919 kg

Cena/ ks.: 45,68 € 45.68

vrátane 23% DPH, bez nákladov na dopravu

Cena bez DPH/ ks.: (37,14 €)

bez 23% DPH, bez nákladov na dopravu

* Možnosti balenia:

Kusov
Balíček: 16 Kusy
Balíček: 174 Kusy
Balíček: 348 Kusy

množstvo ks.

Spolu:

produkt nedostupný

pridať do zoznamu želaní

* - Povinné pole

Hodnotenie:

4.38769

Predajca: Synerga

Kód produktu: PV-01-14

odporučiť priateľovi

Popis

Montážny hliníkový profil PV 40×40 mm / 665 cm – koľajnica pre kladivkové skrutky M10

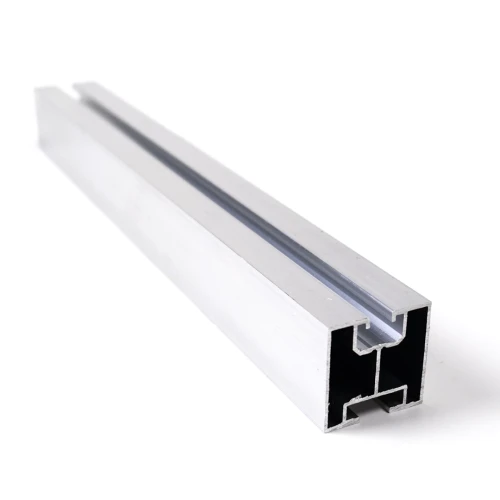

Montážny hliníkový profil PV 40×40 mm s viditeľným dvojkanálovým prierezom

Montážny profil PV 40×40 mm s dĺžkou 665 cm je pevná hliníková koľajnica určená na výstavbu podkonštrukcie pre fotovoltaické moduly na šikmých strechách. Vyrobený zo zliatiny hliníka 6060 spája nízku vlastnú hmotnosť s dobrou mechanickou pevnosťou a prirodzenou odolnosťou proti korózii. Profil má dva nezávislé montážne kanály — horný slúži na uchytenie klém pridržiavajúcich panely, dolný na spojenie koľajnice so strešnými hákmi, adaptérmi alebo trojuholníkmi. Táto dvojkanálová konštrukcia výrazne zjednodušuje montáž — inštalatér pracuje výlučne zhora, bez potreby prístupu k spodnej strane profilu. Dĺžku koľajnice možno ďalej predĺžiť pomocou spojok profilov (predávaných samostatne), čo umožňuje flexibilne prispôsobiť konštrukciu rozmerom strešnej plochy. Profil je dostupný aj vo verzii eloxovanej na čierno, ktorá zabezpečuje dodatočnú ochranu povrchu a estetický vzhľad na strechách s tmavou krytinou.

Kľúčové výhody pre inštalatéra

Dvojkanálová konštrukcia umožňuje nezávislú montáž klém panelov (horný kanál) a upevnenie k podkonštrukcii (dolný kanál)

Hliník 6060 zaisťuje odolnosť proti korózii a poveternostným vplyvom bez potreby dodatočnej ochrany — materiál je vhodný aj na eloxovanie

Veľká dĺžka umožňuje pokryť rozsiahle úseky strešnej plochy s menším počtom spojov a možnosť predĺženia pomocou spojok poskytuje plnú projekčnú flexibilitu

Kompatibilita so štandardným montážnym príslušenstvom — ľahká dostupnosť skrutiek a matíc na trhu

Nízka vlastná hmotnosť uľahčuje prepravu na strechu a manipuláciu s profilom počas inštalácie

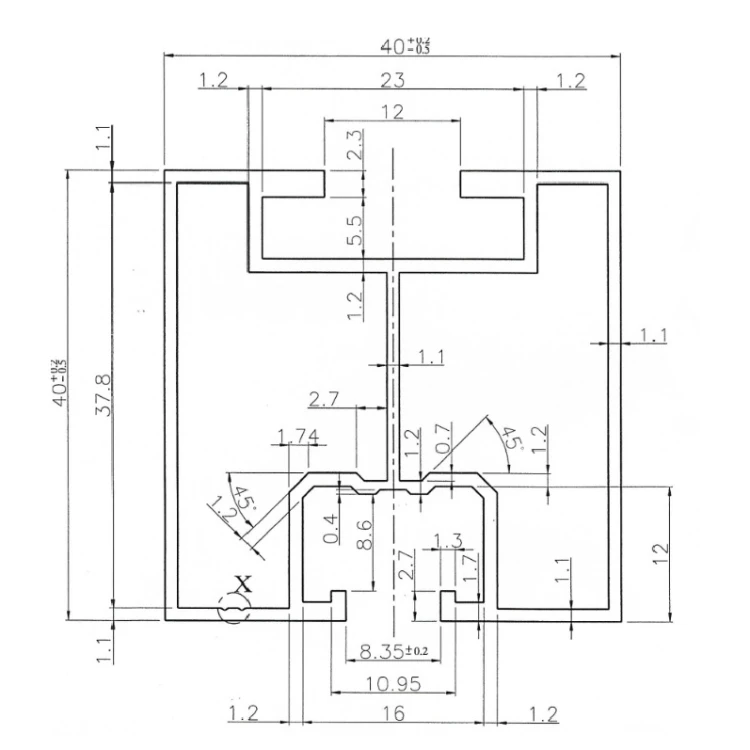

Rozmerový výkres prierezu hliníkového profilu 40×40 mm s označením horného a dolného kanála

Prierez profilu bol navrhnutý s ohľadom na optimálne rozloženie zaťaženia a pohodlie montáže. Horný kanál — širší, s drážkou umožňujúcou zasunutie matíc — slúži na upevnenie stredových a koncových svoriek pridržiavajúcich PV moduly. Dolný kanál s užším otvorom je určený na spojenie profilu s prvkami strešnej podkonštrukcie. Hrúbka stien profilu je zvolená tak, aby zabezpečila tuhosť celej koľajnice pri súčasnom zachovaní nízkej hmotnosti. Na technickom výkrese sú tiež viditeľné skosenia pod uhlom 45° na vnútorných hranách, ktoré uľahčujú zavádzanie spojovacích prvkov do kanálov.

Vizualizácia montáže profilu na šikmej streche s plechovou krytinou — pohľad so strešnými hákmi a klémami

Na obrázku je znázornená typická schéma inštalácie na streche pokrytej plechovou krytinou. Strešný hák upevnený na krokve podopiera profil a klémy upevnené v hornom kanáli koľajnice pridržiavajú fotovoltaické moduly. Vďaka použitiu kladivkových skrutiek v dolnom kanáli je možné profil presne polohovať pozdĺž háka bez potreby vŕtania ďalších otvorov — stačí zasunúť skrutku do kanála a posunúť ju do požadovanej polohy pred dotiahnutím.

Video predstavujúce montážny hliníkový profil PV 40×40 mm

Rozmery

Prierez (šírka × výška)	40 × 40 mm (tolerancia +0/-0,5 mm)
Dĺžka	665 cm
Hrúbka steny	1,1–1,2 mm
Hmotnosť na meter	0,89 kg/m
Šírka otvoru horného kanála	23 mm
Šírka otvoru dolného kanála	16 mm

Materiál a povrchová úprava

Materiál / zliatina	hliník 6060
Povrchová úprava	surová (dostupná verzia eloxovaná na čierno)
Farba	prírodná (strieborná)

Montáž a kompatibilita

Montážny kanál / typ drážky	dvojkanálový — horný na klémy PV, dolný na upevnenie k podkonštrukcii
Montáž horný kanál	T-matica M8 alebo štvorhranná matica DIN 557 M8
Montáž dolný kanál	skrutka s kladivkovou hlavou M10 typ 28/15
Spôsob spájania	spojky profilov (predávané samostatne)
Typ strechy / podkladu	šikmé strechy — plechová krytina, plech a iné krytiny

Ostatné parametre

Eloxovaná verzia	áno (čierna, predávaná samostatne)
Dodanie	FTL (plný kamión)

Technické údaje

Dĺžka [mm]	6650
Profil [mm]	40×40
Typ drážky	Pre kladivkový skrutku
Povrchová úprava	Prírodné

Bezpečnosť
