Hliníkový trapézový mostík H-60 s EPDM 330 mm – montáž FV na trapézový plech

Dostupnosť: Na sklade (veľké množstvo)

Doručenie do: 6 Pracovných dní

Hmotnosť: 0.396 kg

Cena/ ks.: 4,04 € 4.04

vrátane 23% DPH, bez nákladov na dopravu

Cena bez DPH/ ks.: (3,29 €)

bez 23% DPH, bez nákladov na dopravu

* Možnosti balenia:

Kusov
Balíček: 50 Kusy
Balíček: 500 Kusy
Balíček: 1000 Kusy

množstvo ks.

Spolu:

produkt nedostupný

pridať do zoznamu želaní

* - Povinné pole

Hodnotenie:

Predajca: -

Kód produktu: PV-02-02

odporučiť priateľovi

Popis

Hliníkový trapézový mostík H-60 s EPDM 330 mm – montáž FV na trapézový plech

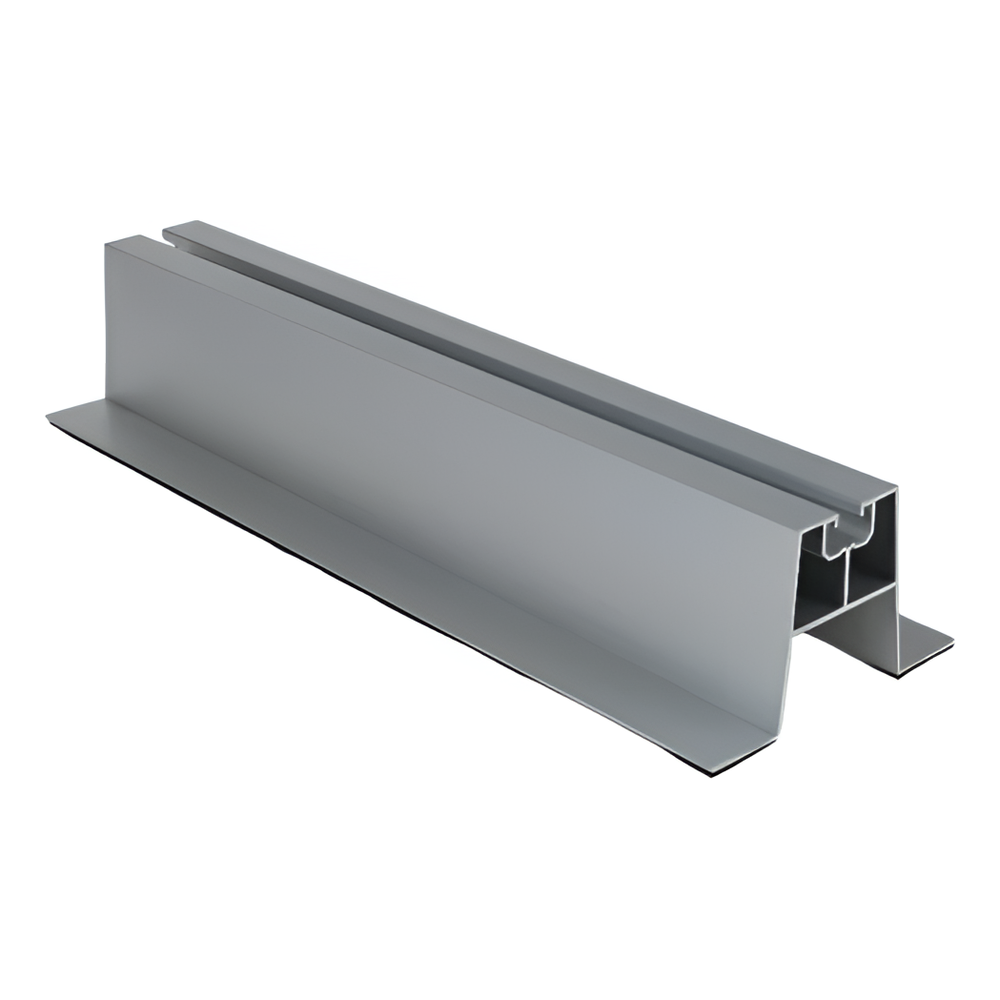

Hliníkový trapézový mostík H-60 330 mm s EPDM tesnením – perspektívny pohľad na profil

Hliníkový trapézový mostík H-60 s EPDM tesnením je konštrukčný prvok určený na priame uchytenie fotovoltaických modulov na strechách pokrytých trapézovým plechom. Profil s výškou 60 mm zabezpečuje dostatočný odstup medzi panelom a povrchom strechy, čo umožňuje voľné prúdenie vzduchu pod modulom — prirodzené chladenie zvyšuje výkon inštalácie a predlžuje životnosť panelov. Mostík spolupracuje so strednými a koncovými svorkami, ktoré sa upevňujú do horného kanálu koľajnice pomocou posuvného klina, závitovej vložky alebo kladivkovej skrutky. Montážne otvory sa vyhotovujú priamo na streche, čo poskytuje plnú flexibilitu prispôsobenia rozstupu vlny trapézového plechu. Integrované EPDM tesnenie na základni profilu chráni strešnú krytinu pred poškodením a zabezpečuje tesnosť v mieste styku s plechom.

Kľúčové výhody pre montážne tímy

Priama montáž na trapézový plech — bez potreby použitia doplnkových podkonštrukcií

Výška 60 mm zaručuje vetranie pod panelom, čo sa prejavuje lepším chladením modulov a vyššou produkciou energie v horúcich dňoch

Hliník 6060 odolný voči korózii — dlhoročná prevádzka bez údržby

EPDM tesnenie v sade chráni plech a eliminuje riziko presakovania

Otvory vrtané na mieste — plná voľnosť prispôsobenia rozstupu vlny strechy

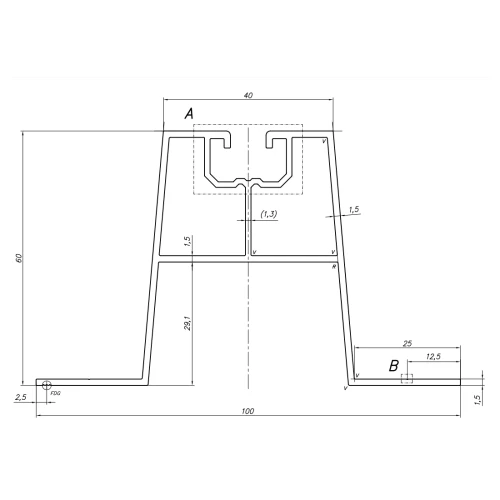

Technický výkres prierezu trapézového mostíka H-60 s rozmermi: šírka základne 100 mm, výška 60 mm, horný kanál 40 mm

Prierez profilu so šírkou základne 100 mm a horným montážnym kanálom 40 mm zabezpečuje stabilné uloženie svoriek. Steny s hrúbkou 1,5 mm zachovávajú optimálny pomer pevnosti k hmotnosti. Hliník 6060 je vhodný na anodizáciu, čo umožňuje dodatočnú ochranu povrchu a estetickú úpravu v prípade potreby.

Video prezentujúce trapézový mostík na montáž fotovoltaických panelov na trapézový plech

Rozmery

Prierez (šírka × výška)	100 × 60 mm
Dĺžka	330 mm
Hrúbka steny	1,5 mm
Šírka horného kanála	40 mm
Hmotnosť na meter	1,199 kg/m

Materiál a povrchová úprava

Materiál / zliatina	hliník 6060
EPDM tesnenie	áno — integrované na základni profilu
Farba	strieborná (surový hliník)

Montáž a kompatibilita

Montážny kanál / typ drážky	horný kanál pre posuvný klin / závitovú vložku / kladivkovú skrutku
Typ strechy / podkladu	strechy z trapézového plechu
Spôsob spojenia	stredné a koncové svorky; otvory vrtané na mieste montáže

Ostatné parametre

Množstvo v balení	1 ks

Bezpečnosť
