Hliníkový trapézový mostík H-30 s EPDM 330 mm – uchytenie FV na trapézovom plechu

Dostupnosť: Na sklade (veľké množstvo)

Doručenie do: 6 Pracovných dní

Hmotnosť: 0.325 kg

Cena/ ks.: 3,63 € 3.63

vrátane 23% DPH, bez nákladov na dopravu

Cena bez DPH/ ks.: (2,95 €)

bez 23% DPH, bez nákladov na dopravu

* Možnosti balenia:

Kusov
Balíček: 50 Kusy
Balíček: 500 Kusy
Balíček: 1000 Kusy

množstvo ks.

Spolu:

produkt nedostupný

pridať do zoznamu želaní

* - Povinné pole

Hodnotenie:

Predajca: -

Kód produktu: PV-02-01

odporučiť priateľovi

Popis

Hliníkový trapézový mostík H-30 s EPDM 330 mm – uchytenie FV na trapézovom plechu

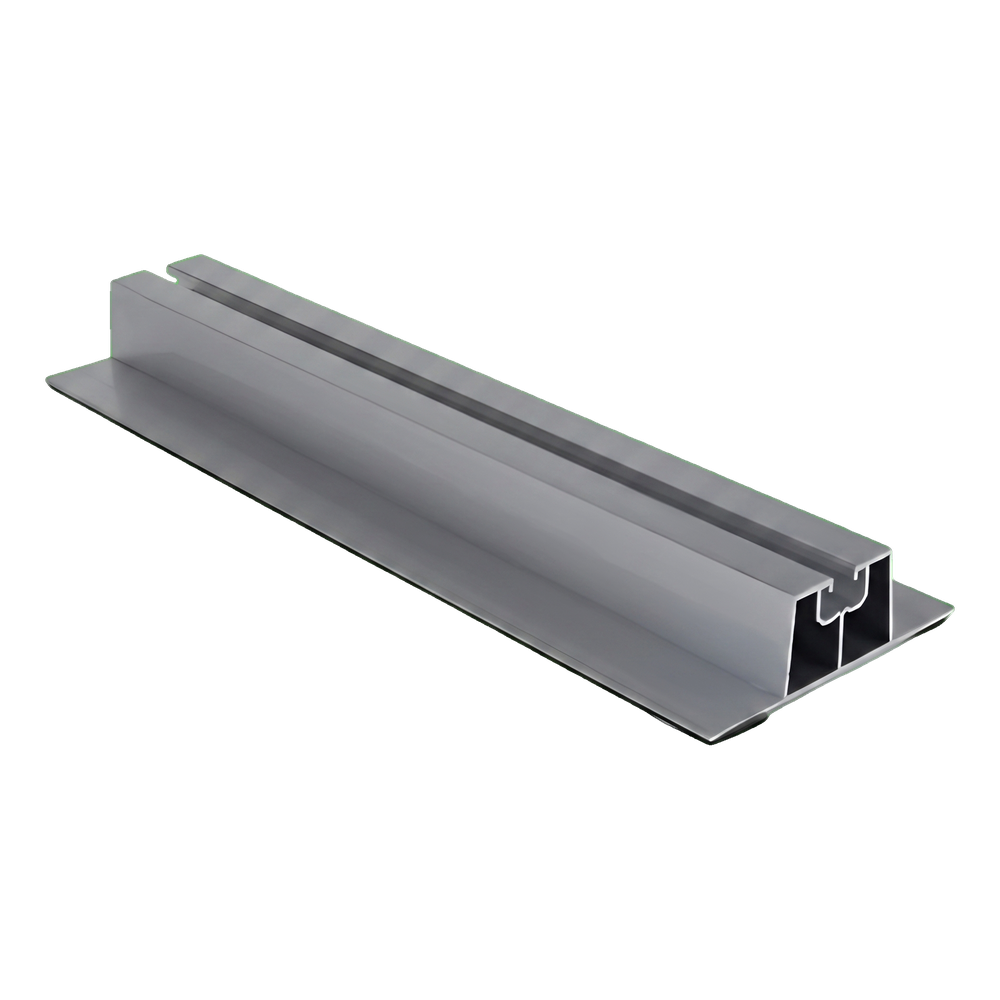

Hliníkový trapézový mostík H-30 330 mm s montážnym kanálom a EPDM tesnením

Hliníkový trapézový mostík H-30 s EPDM tesnením je dedikovaný konštrukčný prvok na priame uchytenie fotovoltaických panelov na strechách pokrytých trapézovým plechom. Profil s výškou 30 mm zabezpečuje voľné prúdenie vzduchu pod modulom, čo umožňuje prirodzené chladenie a oddelenie panela od zohriateho povrchu strechy — čo sa prejaví vyššou účinnosťou inštalácie v teplých mesiacoch. Mostík spolupracuje so strednými a koncovými svorkami, ktoré sa upevňujú do horného kanála koľajnice pomocou posuvnej pero-drážky, závitovej vložky alebo kladivkovej skrutky. Otvory pre skrutky upevňujúce profil k trapézovému plechu sa vyhotovujú priamo na streche počas montáže, čo umožňuje presne prispôsobiť rozstup konkrétnemu profilu plechu. Profil vyrobený zo zliatiny hliníka 6060 spája nízku hmotnosť s vysokou odolnosťou proti korózii a atmosférickým vplyvom.

Kľúčové výhody pre montážnika

Priama montáž na trapézový plech — eliminuje potrebu ďalších podpier

EPDM tesnenie v základni profilu zabezpečuje tesné priľnutie k plechu a chráni strešnú krytinu pred poškodením v mieste uchytenia

Výška 30 mm zaručuje ventiláciu FV modulov

Hliník 6060 je vhodný na anodizáciu, čo zabezpečuje dodatočnú ochranu povrchu

Otvory vrtané na mieste — prispôsobenie ľubovoľnému rozstupu vlny trapézového plechu

Technický prierez trapézového mostíka H-30 s rozmermi: základňa 100 mm, horný kanál 40 mm, výška 30,9 mm

Prierez profilu ukazuje trapézovú konštrukciu so širokou základňou 100 mm, ktorá sa zužuje do montážneho kanála 40 mm v hornej časti. Hrúbka steny 1,5 mm pri hrúbke základovej platne 2,5 mm zabezpečuje primeranú tuhosť pri zachovaní nízkej celkovej hmotnosti. Tvar profilu kopíruje geometriu typických trapézových plechov, čo zaručuje stabilné priľnutie k podkladu.

Video predstavujúce trapézový mostík na montáž fotovoltaických panelov na trapézový plech

Rozmery

Prierez (šírka × výška)	100 × 30,9 mm
Dĺžka	330 mm
Hrúbka steny	1,5 mm
Hrúbka základovej platne	2,5 mm
Šírka montážneho kanála	40 mm
Hmotnosť na meter	0,983 kg/m

Materiál a povrchová úprava

Materiál / zliatina	hliník 6060
EPDM tesnenie	áno

Montáž a kompatibilita

Montážny kanál / typ drážky	horný kanál 40 mm (posuvná pero-drážka / závitová vložka / kladivková skrutka)
Typ strechy / podkladu	strechy z trapézového plechu
Spôsob spojenia	otvory vrtané na mieste montáže

Fyzikálne vlastnosti

Hmotnosť kusa	0,325 kg
Odolnosť proti korózii	áno — hliník 6060 odolný voči vonkajším vplyvom
