Záves 180° pre úchyt pre sklo 45 x 45 x 26 mm plochý systém AISI304, satén

Prejsť na spätnú väzbu k produktu

Záves 180° z ocele AISI 304 v saténovom prevedení pre montáž skla 6-10,76mm. Rozmery 45×45×26mm, závit M8, nastavenie 9mm. Plné otvorenie 180° pre kabíny, priečky a sklenené dvere.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 5,86 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

Dostupnosť:
Dočasne nedostupné
Nedostupné

Vlastnosti produktu

[PIM] uchwyty-do-szkla #124

  • Materiál AISI 304
  • Povrchová úprava Satén
  • Montážny systém Plochý

Popis

Záves 180° pre úchyt pre sklo 45×45×26 mm AISI 304 satén

Záves 180° pre úchyt pre sklo z nehrdzavejúcej ocele AISI 304 v saténovom prevedení — prvok určený na profesionálnu montáž sklených konštrukcií v plochom systéme. Umožňuje otvorenie skla v plnom rozsahu 180° (po 90° na každú stranu), čo umožňuje voľné navrhovanie priečok, dverí a sklených kabín bez obmedzení uhla otvorenia.

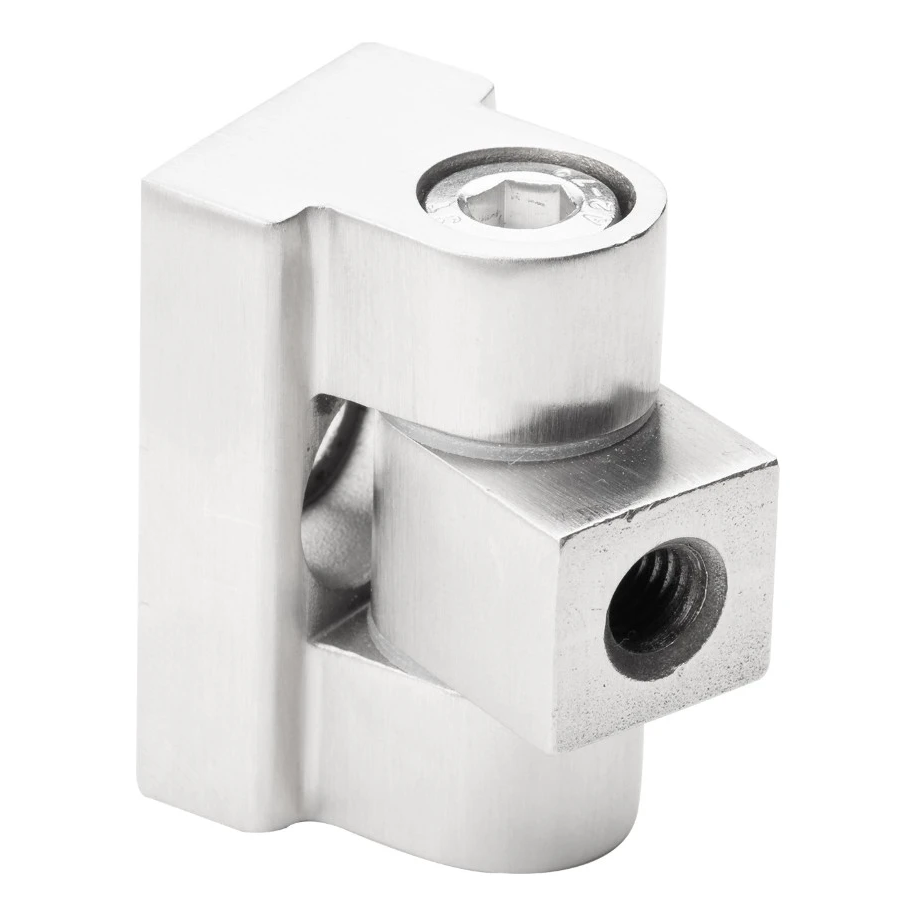

Záves 180° pre úchyt pre sklo AISI 304 satén — celkový pohľad
Záves 180° pre úchyt pre sklo AISI 304 satén — celkový pohľad

Trvanlivosť a odolnosť proti korózii

Telo závesu je vyrobené z vysokokvalitnej nehrdzavejúcej ocele AISI 304, čo zaručuje dlhodobú odolnosť proti korózii — aj v prostrediach so zvýšenou vlhkosťou, ako sú kúpeľne, bazény alebo sprchové kabíny. Saténové prevedenie povrchu účinne maskuje stopy prstov a znečistenie, pričom zachováva estetický vzhľad pri minimálnej údržbe. Na technických výkresoch je označená drsnosť povrchu Ra 1,6 a Ra 3,2 — čo potvrdzuje presnú mechanickú obrobku prvkov.

Montáž skrutkovaním — plochý systém

Záves sa montuje na ploché povrchy metódou skrutkovania s využitím závitu M8. Takýto spôsob zabezpečuje vysokú pevnosť spojenia, jednoduchosť inštalácie a prípadnej demontáže — bez potreby použitia špecializovaných nástrojov. Oválny otvor v tele umožňuje nastavenie pozície skla v rozsahu 9 mm, čo uľahčuje presné nastavenie skleného panela počas montáže.

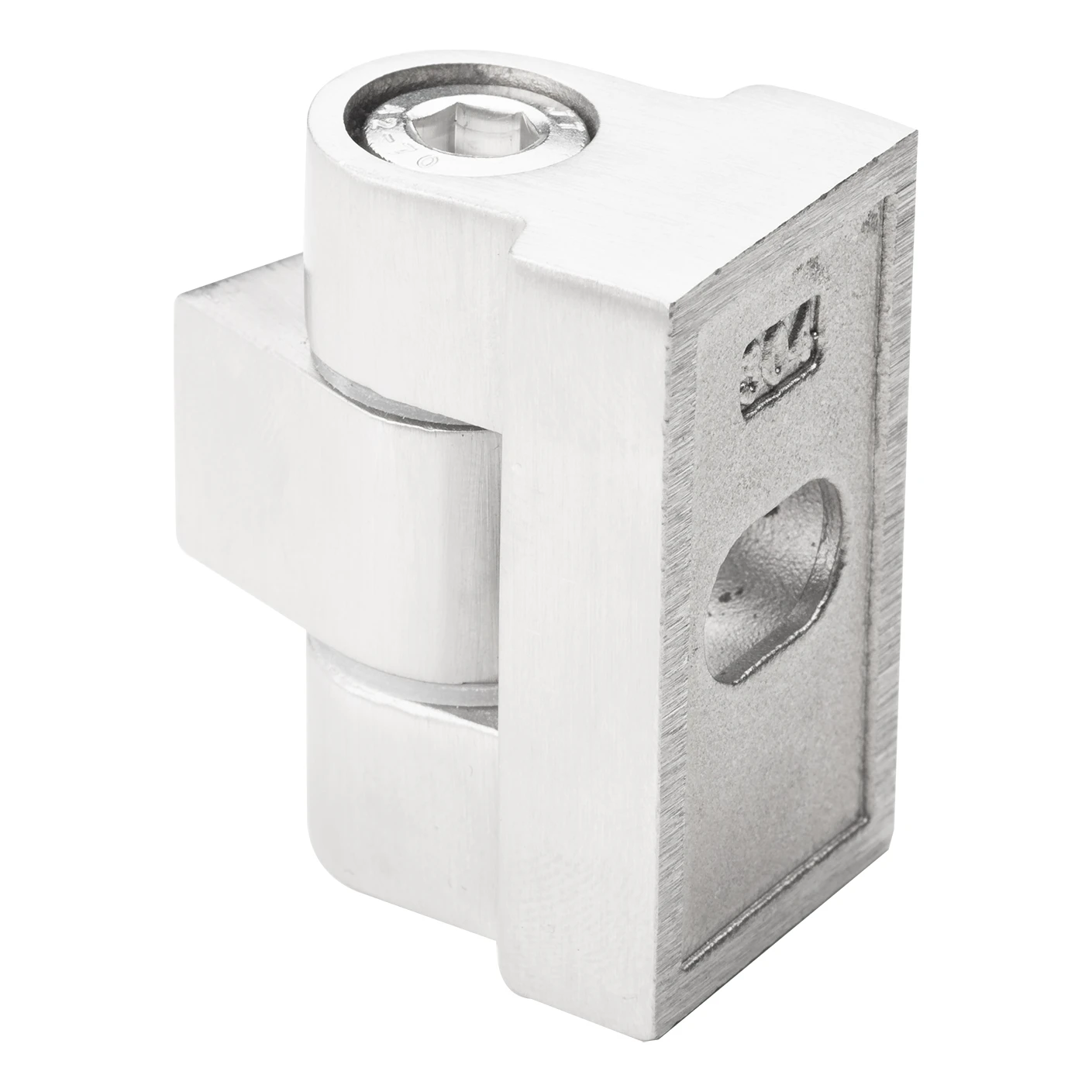

Záves 180° AISI 304 — bočný pohľad s označením 304
Záves 180° AISI 304 — bočný pohľad s označením 304

Kompatibilita so sklom

Záves je prispôsobený na montáž sklených panelov s hrúbkou od 6 mm do 10,76 mm, čo zahŕňa ako jednostranné tvrdené sklo, tak aj populárne laminované sklo (VSG). Vďaka tomu sa jeden model závesu osvedčuje v rôznych konfiguráciách — inštalatér nemusí skladovať samostatné varianty pre rôzne hrúbky skla.

Rozmery a technické údaje

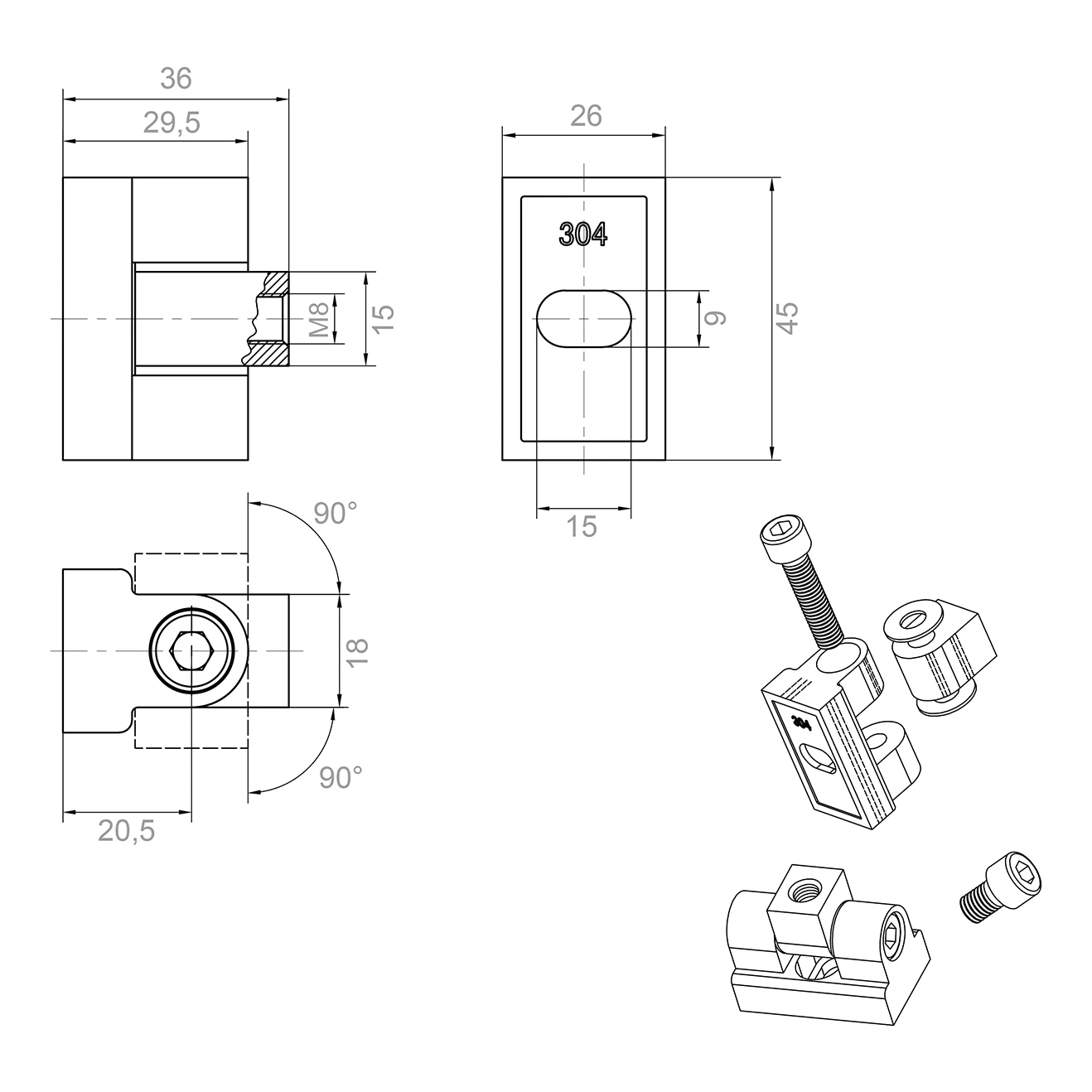

Technický výkres zostavenia závesu 180° s rozmermi a rozloženým pohľadom
Technický výkres zostavenia závesu 180° s rozmermi a rozloženým pohľadom
  • Rozmery tela (D × V × šír.): 45 × 45 × 26 mm
  • Celková hĺbka zostavenia so spojníkom: 36 mm
  • Hĺbka tela: 29,5 mm
  • Uhol otvorenia: 180° (90° na každú stranu)
  • Upevňovací závit: M8
  • Dĺžka závitovej časti spojníka: 15 mm
  • Priemer priechodného otvoru spojníka: ø 8,2 mm
  • Priemer otvoru pre čap: ø 8,5 mm
  • Priemer zahĺbenia: ø 13,5 mm
  • Oválny otvor (nastavenie): 9 mm
  • Rozmery otočného spojníka: 24,5 × 18 × 15 mm
  • Skosenia: 2×C0,5 a C1
  • Materiál: nehrdzavejúca oceľ AISI 304
  • Prevedenie: satén
  • Hrúbka skla: od 6 mm do 10,76 mm
  • Typ montáže: plochý systém (na ploché povrchy)
  • Hmotnosť: 0,16 kg

Rozmerové výkresy prvkov

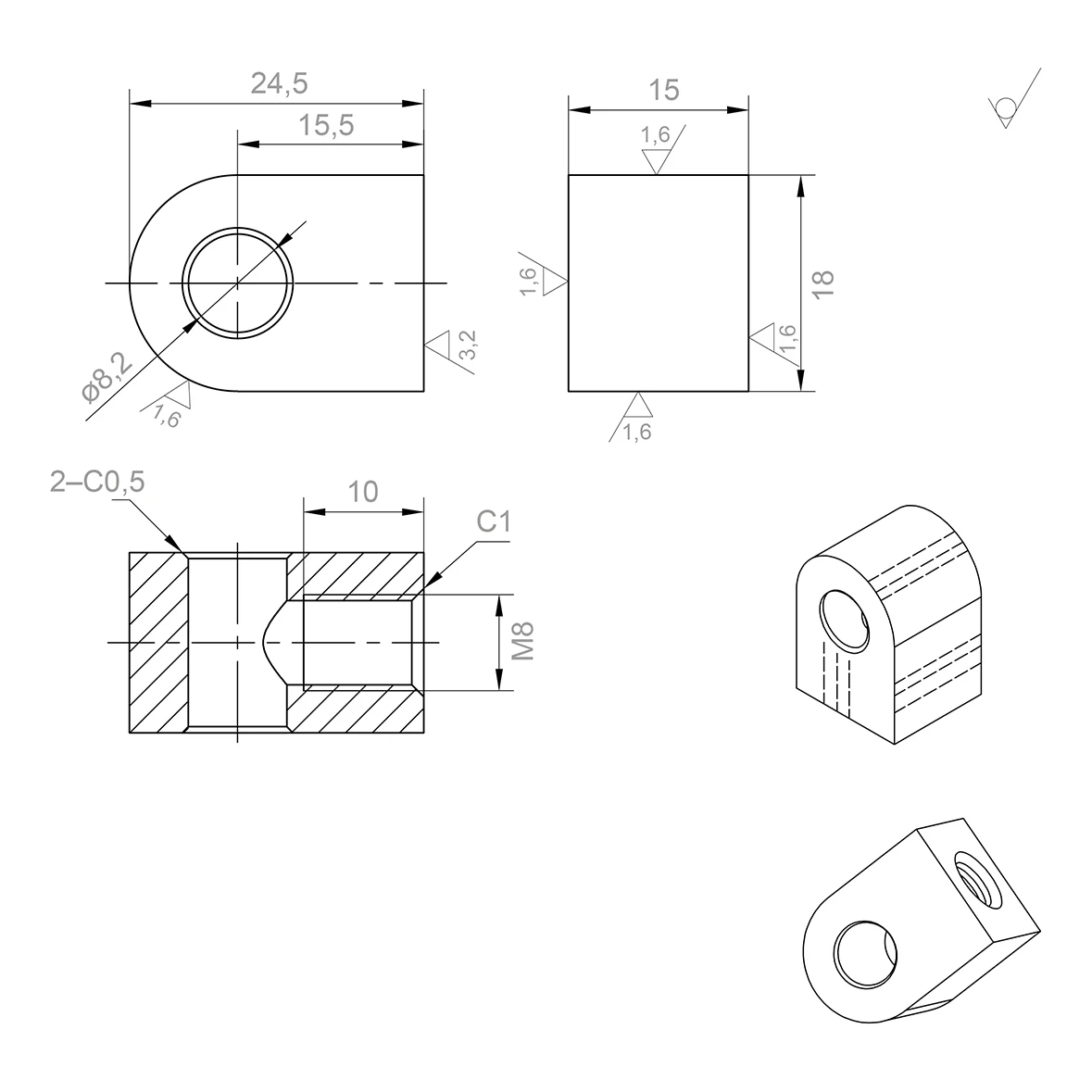

Technický výkres otočného spojníka závesu s rozmermi a prierezom
Technický výkres otočného spojníka závesu s rozmermi a prierezom

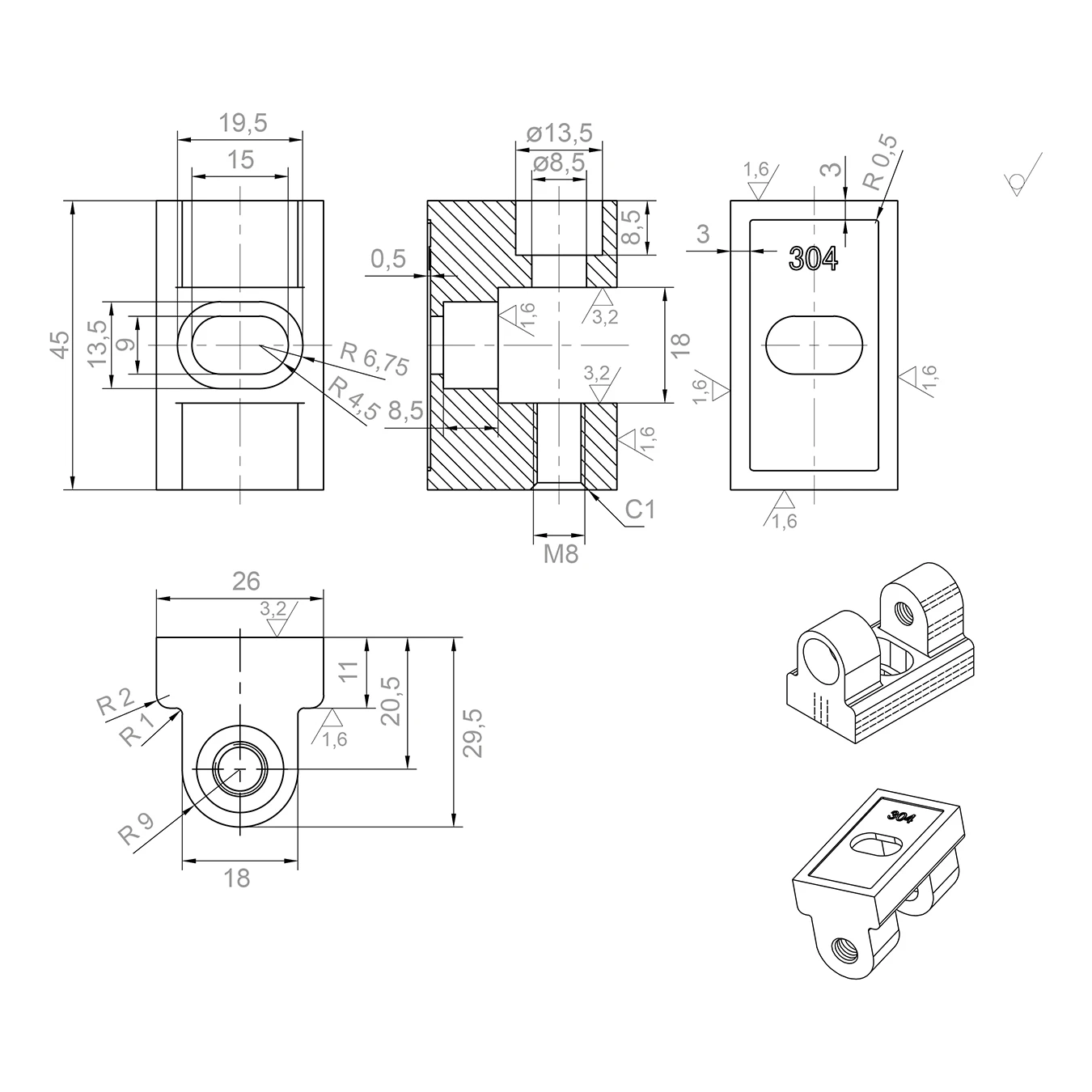

Technický výkres tela závesu s rozmermi, prierezmi a izometrickými pohľadmi
Technický výkres tela závesu s rozmermi, prierezmi a izometrickými pohľadmi
