Vozík 3-kladkový pre závesné brány na profil 60x60 2 kladky oceľové 1 z plastu
Zanechať spätnú väzbu k produktu
Jazdný prvok pre posuvné závesné brány na profile 60×60 mm, nosnosť 200 kg. Kolieska 51 mm na guľkových ložiskách, uholník z pozinkovanej ocele.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 000-329
Vlastnosti produktu
[PIM] wozki #111
- Veľkosť jazdnej lišty 60x60x4
- Typ produktu Jednotlivý vozík
- Konštrukcia vozíka Pevná
- Max. nosnosť [kg] 200
- Materiál koliesok Oceľ
- Počet koliesok [szt.] 3
- Typ jazdného systému Závesný systém
Popis
3-kladkový vozík pre závesné brány – profil 60x60 mm, 200 kg
3-kladkový vozík pre závesné brány je presne vyrobený jazdný prvok určený pre systémy posuvných závesných brán na profile 60×60 mm. Je vybavený dvoma oceľovými kladkami a jednou kladkou z plastu, čo zabezpečuje plynulý a tichý chod vjezdovej brány pri maximálnom zaťažení do 200 kg.
Konštrukcia vozíka je založená na masívnom uholníku z pozinkovanej ocele, čo zaručuje vysokú odolnosť voči korózii a dlhodobú prevádzku v premenlivých poveternostných podmienkach. Kladky uložené na guľkových ložiskách minimalizujú odpor pri odvaľovaní, čo sa prejavuje ľahkým a bezporuchovým pohybom krídla brány — aj pri veľkých zaťaženiach.
Konštrukcia a princíp činnosti

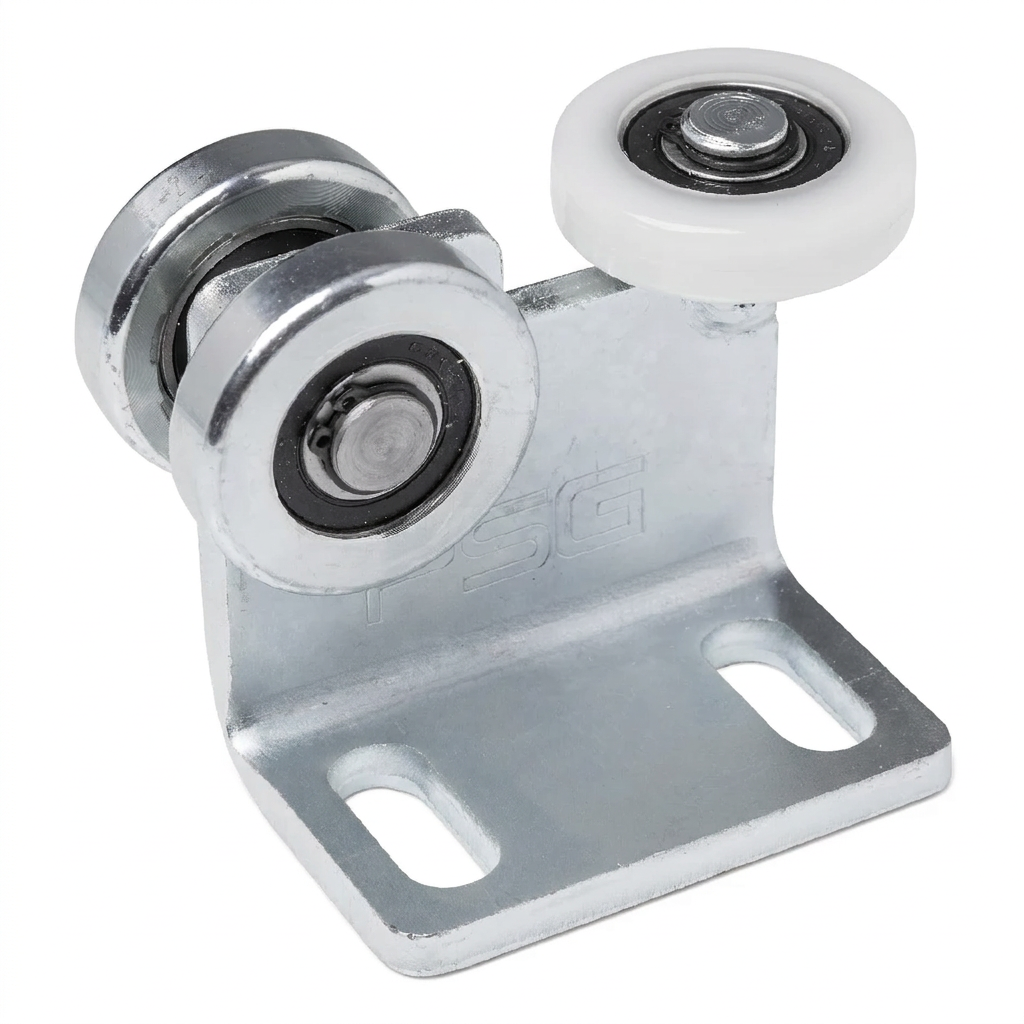

Vozík sa skladá z troch kladiek s priemerom 51 mm — dve zvislé oceľové kladky vedú bránu pozdĺž dolnej príruby nosného profilu, zatiaľ čo tretia vodorovná kladka z plastu stabilizuje krídlo brány zboku, čím eliminuje bočné odchýlky a vibrácie. Toto usporiadanie zabezpečuje spoľahlivé trojbodové vedenie v profile 60×60 mm.
Montážna základňa s oválnymi otvormi umožňuje nastavenie polohy vozíka voči krídlu brány, čo uľahčuje presné nastavenie počas montáže a následnú korekciu počas prevádzky.

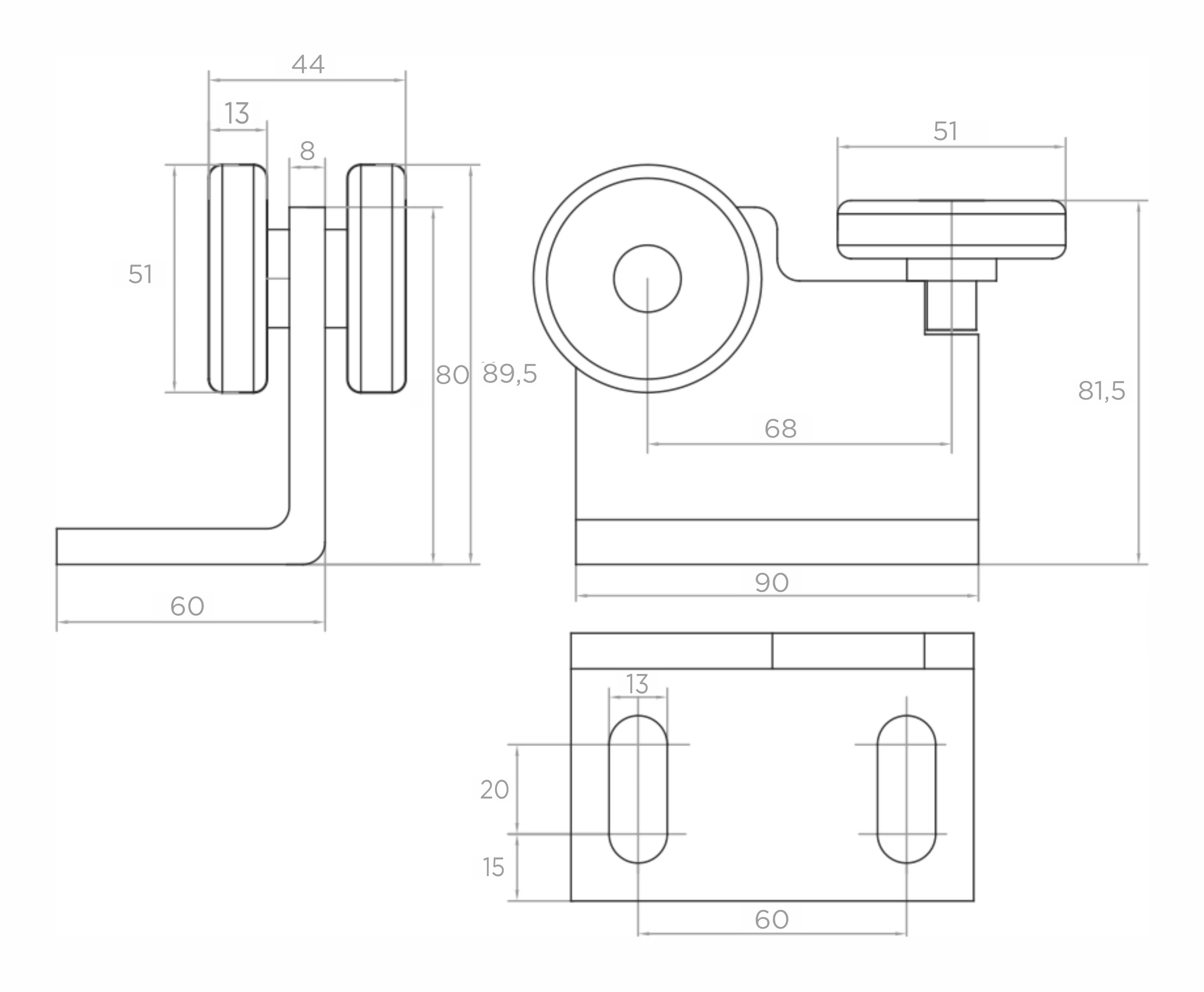

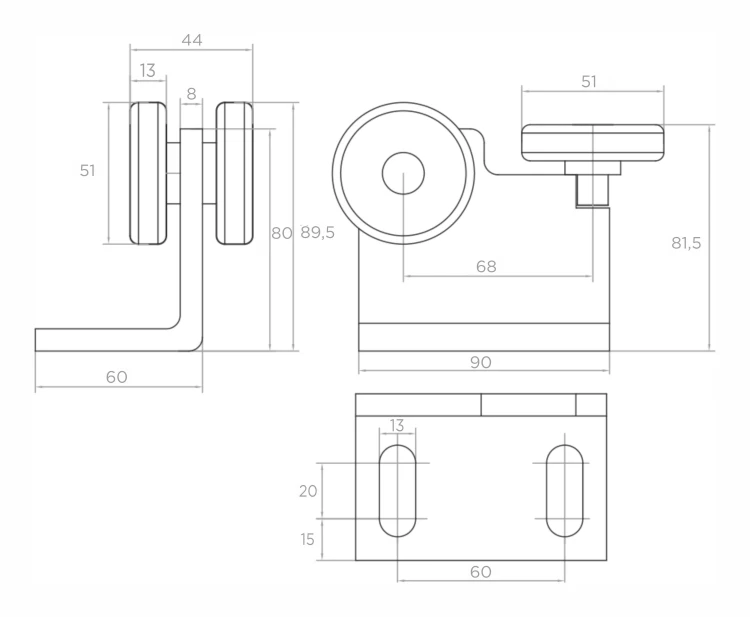

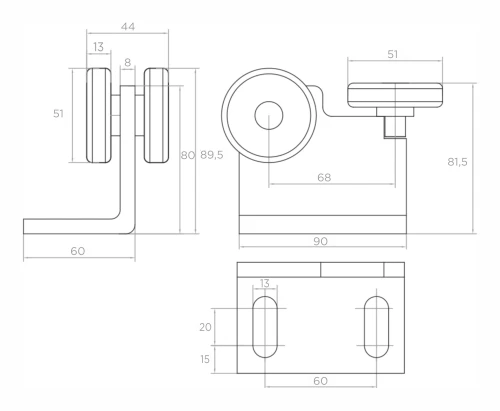

Rozmery a montážne údaje
- Celková výška vozíka: 89,5 mm
- Výška k osi zvislých kladiek: 80 mm
- Výška k hornému okraju vodorovnej kladky: 81,5 mm
- Priemer kladiek (oceľových aj plastových): 51 mm
- Celková šírka zvislých kladiek: 44 mm
- Šírka jednotlivej kladky: 13 mm
- Rozchod osí kladiek (zvislé – vodorovná): 68 mm
- Hrúbka steny uholníka: 8 mm
- Rozmery montážnej základne: 90 × 60 mm
- Oválne otvory: šírka 13 mm, dĺžka 20 mm
- Rozstup montážnych otvorov: 60 mm
- Vzdialenosť osi otvoru od okraja základne: 15 mm
Prevádzkové parametre
- Maximálne zaťaženie: 200 kg
- Vodiaci profil: 60×60 mm
- Kladky: 2 oceľové + 1 z plastu
- Materiál uholníka: pozinkovaná oceľ
- Ložiskovanie: guľkové ložiská
- Hmotnosť: 1,075 kg
- Objem balenia: 810 cm³
- EAN: 5903313204552
Vozík je pripravený na montáž — upevňuje sa skrutkami cez oválne otvory v základni priamo ku konštrukcii krídla brány. Podlhovastý tvar otvorov umožňuje nastavenie polohy v rozsahu niekoľkých milimetrov, čo je kľúčové pri vyrovnávaní brány po inštalácii.
