V-TAC OHS40K-100 – vysokonapäťové modulárne úložisko energie LiFePO4 40,96 kWh
Zanechať spätnú väzbu k produktu
Úložisko energie V-TAC OHS40K-100, modulárne, vysokonapäťové, LiFePO4. 8 batériových modulov, menovitá energia 40,96 kWh, využiteľná kapacita 32,77 kWh. Menovité napätie 409,6 V DC, prúd nabíjania/vybíjania 40 A/50 A. Životnosť ≥6000 cyklov. BMS s komunikáciou CAN, certifikát CEI 0-21. Záruka
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: GPV-402-14
Popis
V-TAC OHS40K-100 – vysokonapäťové modulárne úložisko energie LiFePO4 40,96 kWh

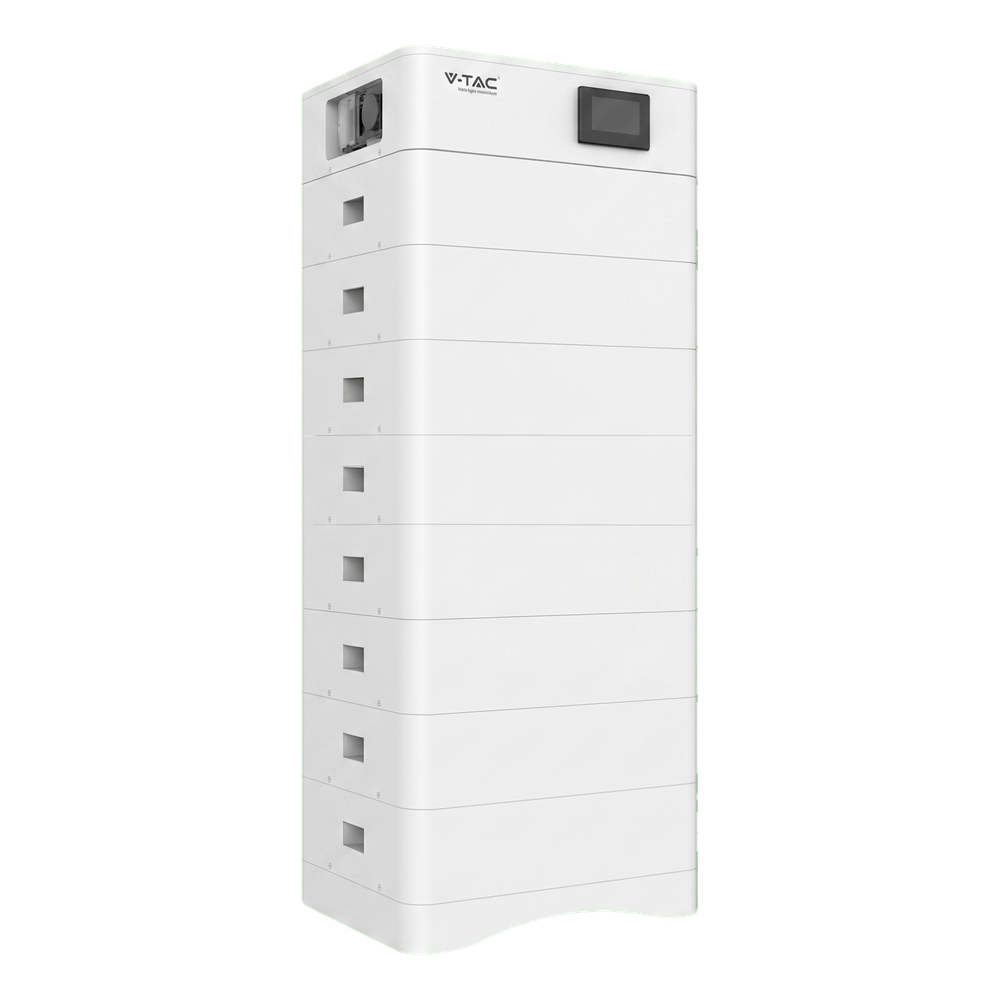

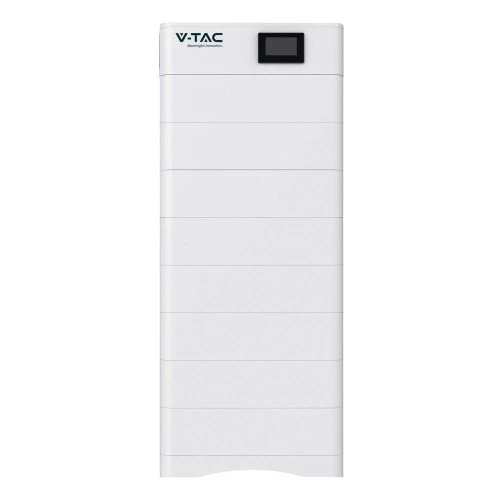

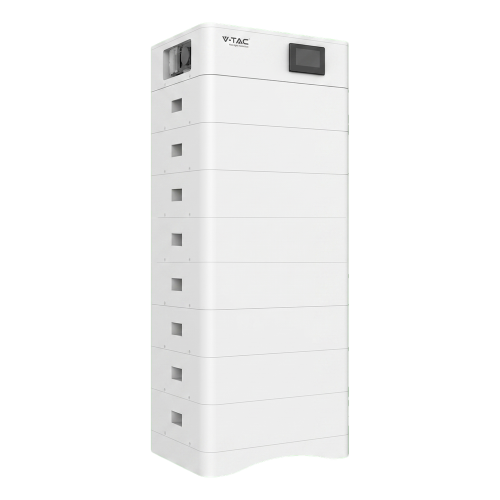

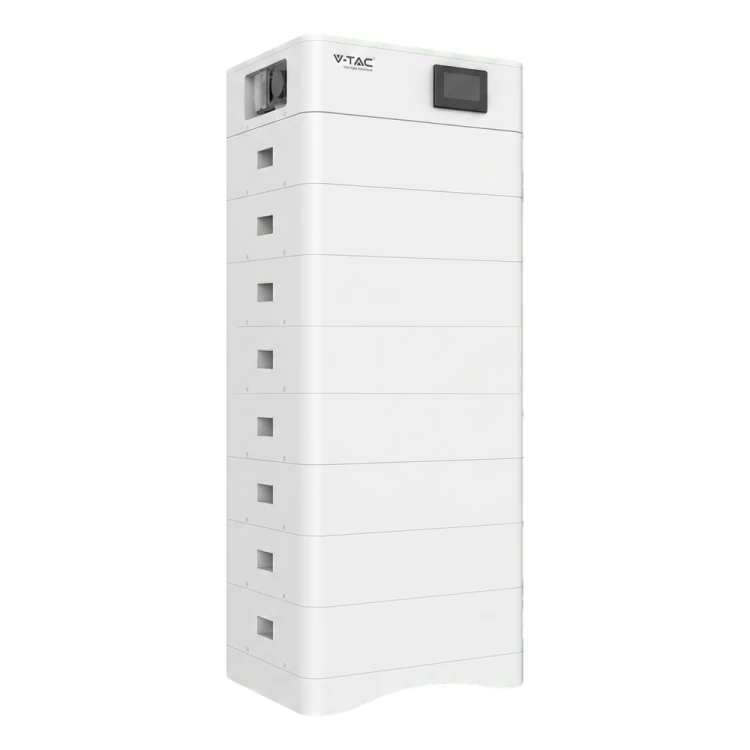

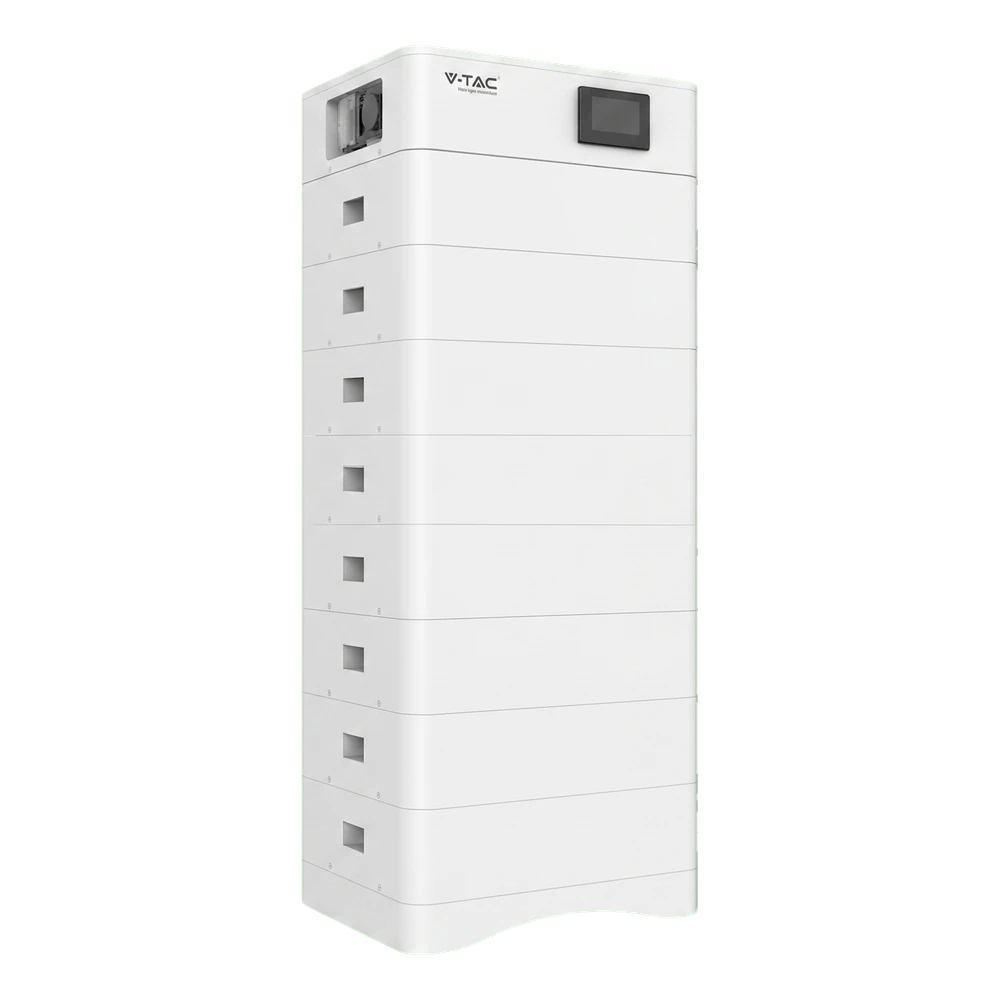

V-TAC OHS40K-100 je vysokonapäťové modulárne úložisko energie navrhnuté pre veľké domáce, komerčné a priemyselné inštalácie. Systém sa skladá z batériových modulov LiFePO4 (VT-OH-5K) ukladaných na seba na dedikovanej základni, zavŕšených kontrolným modulom BMS — všetko dodávané ako kompletná zostava s kabelážou, pripravená na inštaláciu ihneď po dodaní. Vysoké prevádzkové napätie systému zabezpečuje efektívnu spoluprácu s modernými hybridnými meničmi a konštrukcia s vrstvením umožňuje kompaktnú zástavbu aj v obmedzenom priestore. Integrovaný systém BMS s komunikáciou CAN monitoruje v reálnom čase napätie, prúd a teplotu každého článku, čím zabezpečuje bezpečnosť a dlhú životnosť celého systému. Vysoká trieda krytia umožňuje montáž vo vnútri budovy aj vonku, a certifikácia CEI 0-21 potvrdzuje zhodu s európskymi pripojovacími požiadavkami.
Kľúčové výhody a použitie

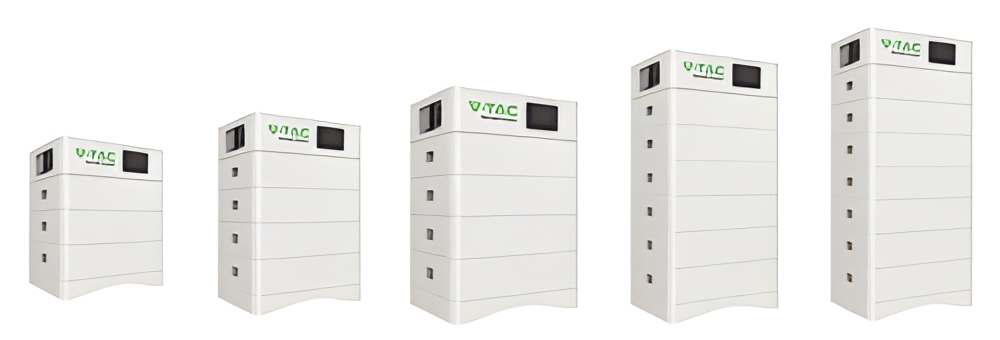

- Modulárna konštrukcia s vrstvením — flexibilná konfigurácia systému prispôsobená požiadavkám konkrétnej inštalácie
- Trvanlivá technológia LiFePO4 (LFP) zaručujúca dlhoročnú, bezúdržbovú prevádzku bez potreby výmeny článkov
- Kompletná zostava dodávaná so základňou, batériovými modulmi, kontrolným modulom BMS a komunikačnou a napájacou kabelážou
- Vysoká trieda ochrany umožňujúca vnútornú aj vonkajšiu montáž bez dodatočných krytov
- Monitorovanie v reálnom čase s inteligentným algoritmom SOC — plná kontrola nad stavom systému
Technická špecifikácia
| Systém úložiska | |
|---|---|
| Model | OHS40K-100 |
| Typ batérie | LiFePO4 (LFP) |
| Počet batériových modulov | 8 |
| Menovitá energia systému | 40,96 kWh |
| Využiteľná kapacita | 32,77 kWh |
| Menovité napätie systému | 409,6 V DC |
| Odporúčaný prúd nabíjania / vybíjania | 40 A / 50 A |
| Životnosť cyklov | ≥ 6 000 (25±2 °C, 0,5C/0,5C, EOL 70 %) |
| Záruka | 10 rokov |
| Batériový modul VT-OH-5K | |
| Menovitá energia modulu | 5,12 kWh |
| Využiteľná kapacita modulu | 100 Ah |
| Menovité napätie modulu | 51,2 V DC |
| Rozmery modulu (šírka × hĺbka × výška) | 590 × 420 × 194 mm |
| Hmotnosť modulu | 45,6 kg |
| Kontrolný modul BMS | |
| Prevádzkové napätie BMS | 120 – 750 V DC |
| Menovitý / max. prúd nabíjania a vybíjania | 40 A / 50 A |
| Komunikácia | CAN |
| Rozmery BMS (šírka × hĺbka × výška) | 590 × 420 × 165 mm |
| Hmotnosť BMS | 16,1 kg |
| Prevádzkové podmienky a montáž | |
| Prevádzková teplota — nabíjanie | 0 ~ +45 °C |
| Prevádzková teplota — vybíjanie | -10 ~ +55 °C |
| Skladovacia teplota | 0 ~ +35 °C |
| Maximálna nadmorská výška inštalácie | ≤ 2 000 m |
| Trieda krytia | IP65 |
| Spôsob inštalácie | stojaca |
| Zhoda s normou | CEI 0-21 |
| Všeobecné údaje | |
| Rozmery systému (šírka × hĺbka × výška) | 590 × 420 × 1 453 mm |
| Hmotnosť systému | 389,4 kg |
| Rozmery základne (šírka × hĺbka × výška) | 590 × 420 × 80 mm |
| Hmotnosť základne | 8,5 kg |
| Monitorované parametre | napätie systému, prúd, napätie článku, teplota článku, teplota modulu |
| Algoritmus SOC | inteligentný algoritmus |
| Obsah zostavy | 1× základňa, 8× batériový modul VT-OH-5K, 1× kontrolný modul BMS, komunikačný kábel 2 m, napájací kábel 25 mm² / 2 m |
| EAN | 3800170224339 |
Súbory na stiahnutie
INSTRUCTION MANUAL 1200XX-scalable-all-models.pdf
873.80 kB
NÁVOD NA POUŽITIE 1200XX-škálovateľné-všetky-modely
