AH Hardt

Uzemňovacia svorka 2-platňová pre okrúhle vodiče Fi14–20 mm a ploché do 40 mm

Prejsť na spätnú väzbu k produktu

Uzemňovacia svorka 2-doštičková z elektrolyticky pozinkovanej ocele na krížové spoje okrúhlych vodičov Ø14–20 mm a plochých do 40 mm. Norma EN 62561-1, trieda H2, rázový prúd 200 kA, skrutky 4× M8×25, rozmery 50×67 mm.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 3,06 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

Vyberte variant:

Cena jednotlivých variantov sa môže líšiť

Možnosti balenia

ks.
Dostupnosť:
Na sklade
Dodacia lehota: 24 hodín

Popis

Uzemňovacia svorka 2-platňová pre okrúhle vodiče Ø14–20 mm a ploché vodiče do 40 mm

Uzemňovacia svorka 2-platňová je spoľahlivý prvok bleskozvodu a uzemňovacej inštalácie, určený na vytváranie krížových spojení okrúhlych vodičov s priemerom od 14 do 20 mm a plochých vodičov so šírkou do 40 mm. Vďaka robustnej dvojplatňovej konštrukcii zaručuje trvalý a spoľahlivý elektrický kontakt za akýchkoľvek poveternostných podmienok.

Vysoká odolnosť voči korózii — svorka je vyrobená z elektrolyticky pozinkovanej ocele. Špeciálny proces zinkovania v kombinácii s polymérnym tesnením zabezpečuje najvyššiu triedu protikoróznej ochrany, potvrdenú nezávislými laboratórnymi skúškami. To znamená dlhoročnú bezporuchovú prevádzku aj v náročnom vonkajšom prostredí.

Produkt bol otestovaný v súlade s normou EN 62561-1 a zaradený do triedy H2 — je prispôsobený na prenos impulzného prúdu blesku s hodnotou 200 kA. To je záruka bezpečnosti a súladu s aktuálnymi požiadavkami noriem ochrany pred bleskom.

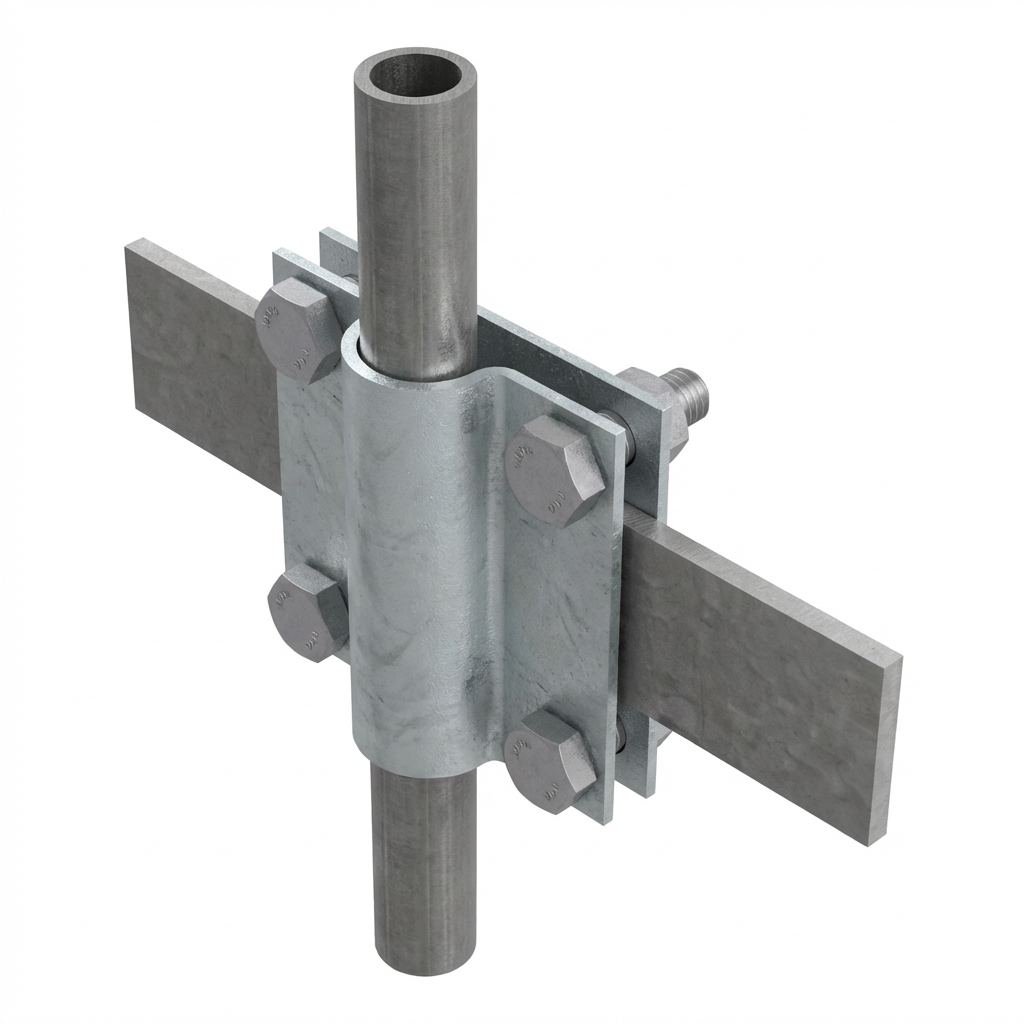

Uzemňovacia svorka 2-platňová namontovaná na okrúhlom a plochom vodiči – aplikačný pohľad
Uzemňovacia svorka 2-platňová namontovaná na okrúhlom a plochom vodiči – aplikačný pohľad

Rýchla montáž na stavenisku — svorka je vybavená štyrmi skrutkami M8×25, čo umožňuje rovnomerné pritlačenie platní a dosiahnutie stabilného spojenia bez špeciálnych nástrojov. Jednoduchá konštrukcia zabezpečuje plynulú montáž aj pri veľkom počte spojení.

Technické parametre

  • Materiál: elektrolyticky pozinkovaná oceľ
  • Rozsah okrúhleho vodiča: Ø14–20 mm
  • Rozsah plochého vodiča: do 40 mm šírky
  • Skrutky: 4× M8×25 (pozinkovaná oceľ)
  • Norma: EN 62561-1, trieda H2 (200 kA)
  • GTIN: 5901832910350

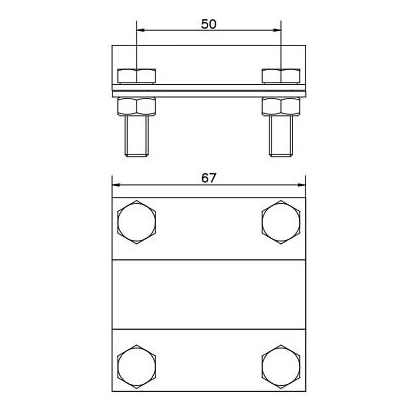

Technický výkres uzemňovacej svorky 2-platňovej s rozmermi 50×67 mm
Technický výkres uzemňovacej svorky 2-platňovej s rozmermi 50×67 mm

Vonkajšie rozmery svorky sú 50 × 67 mm, čo zaručuje kompaktnú konštrukciu pri zachovaní plnej funkčnosti. Malé rozmery uľahčujú montáž v obmedzenom priestore, napríklad v revíznych šachtách alebo pri uzemňovacej lište.

Použitie: svorka sa uplatní všade tam, kde je potrebné vytvoriť trvalé krížové spojenie medzi okrúhlymi a plochými vodičmi v uzemňovacích, bleskozvodnových a vyrovnávacích inštaláciách. Univerzálny rozsah priemerov a šírok vodičov umožňuje použitie jedného typu svorky v mnohých konfiguráciách.
