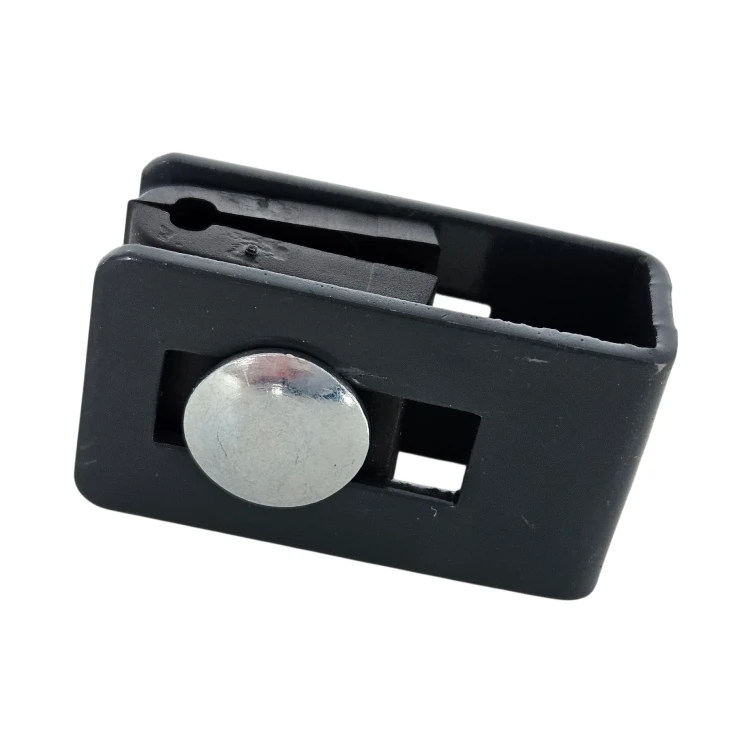

  • Univerzálna objímka držiak spojka na plotové panely antracit grafit GPV-700-16

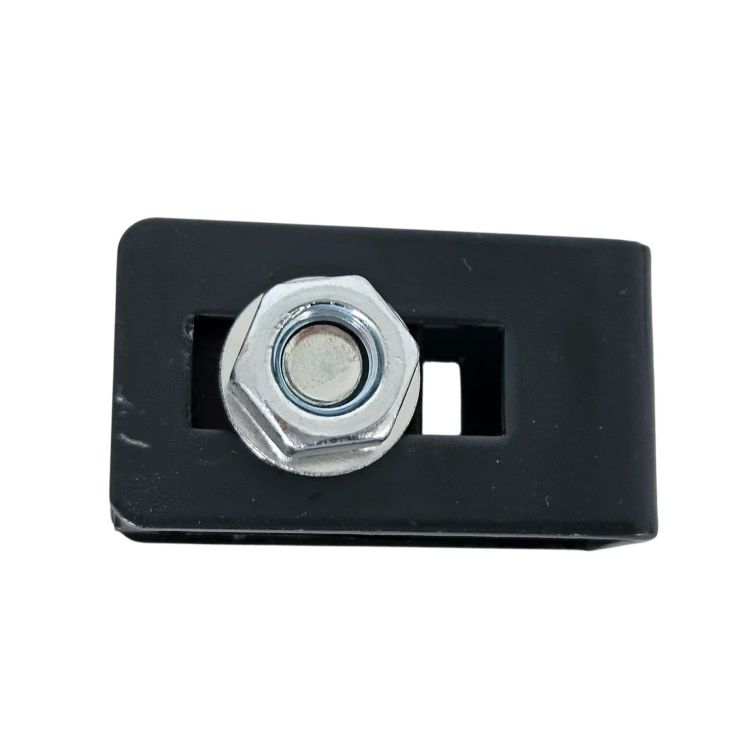

  • Univerzálna objímka držiak spojka na plotové panely antracit grafit GPV-700-16 (2)
  • Univerzálna objímka držiak spojka na plotové panely antracit grafit GPV-700-16 (3)
Synerga

Univerzálna svorka držiak spojka na plotové panely antracit

Prejsť na spätnú väzbu k produktu

Univerzálna objímka pre plotové panely RAL 7016 antracit, pozinkovaná oceľ práškovo lakovaná. Súprava s dištančníkom Fi4 mm, skrutkou M8x25 mm, maticou a podložkou. Montážny otvor v tvare fazule umožňuje nastavenie polohy.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 0,39 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

ks.
Dostupnosť:
Na sklade (veľké množstvo)
Dodacia lehota: 24 hodín

Vlastnosti produktu

[PIM] obejmy #164

  • Typ príslušenstva Univerzálna objímka
  • Farba Grafitová RAL 7016

Popis

Univerzálna objímka · spojka panelov

Plech hrúbky 2 mm ohnutý do tvaru U so svetlosťou 16 mm, s pozdĺžnym otvorom na nastavenie, plastovou dištančnou vložkou na drôt Ø 4 mm a skrutkou M8 × 25

univerzálnaspojka panelov
Ø 4 mmdištančná vložka na drôt
M8 × 25skrutka v balení
zinok + práškové lakovanie, antracit RAL 7016povlak

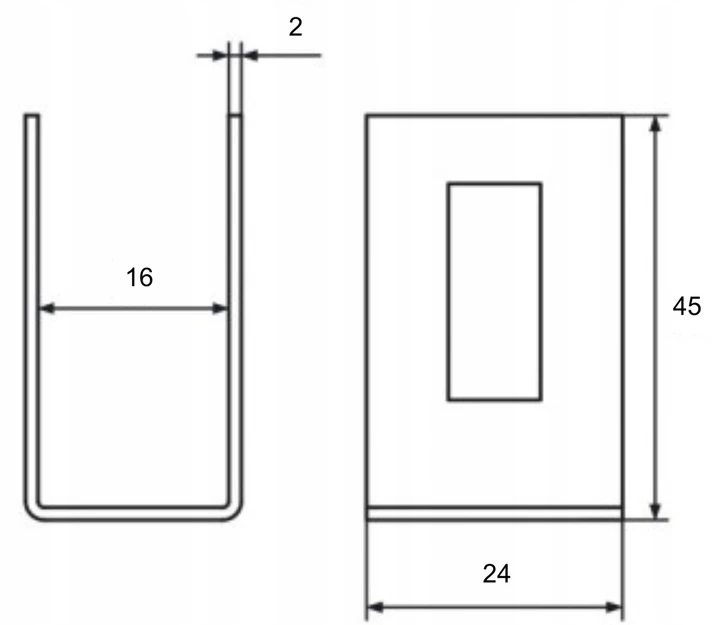

Rozmerový výkres univerzálnej objímky: svetlosť g = 16 mm, plech s = 2 mm, šírka 24 mm, výška 45 mm
Otvoriť rozmerový výkres v plnej veľkosti
Ilustračný výkres: bočný pohľad s dištančnou vložkou a skrutkou a pohľad spredu. Rozmery podľa výkresu výrobcu.

Rýchly výber

PoužitieUpevnenie plotových panelov k stĺpikom s rôznymi prierezmi
VýberNa panely z drôtu Ø 4 mm; dištančná vložka Ø 3 mm lub Ø 5 mm na požiadanie
PodmienkyZinkový povlak chráni oceľ pred koróziou v bežných podmienkach; pri kontakte so soľou, chemikáliami alebo trvalou vlhkosťou vyberte vyhotovenie podľa podmienok expozície

O produkte

Univerzálna objímka (spojka) slúži na upevnenie plotových panelov k stĺpikom s rôznymi prierezmi. Plech ohnutý do tvaru písmena U obopína plastovú dištančnú vložku, do ktorej sa osádza drôt panela.

Vnútorná svetlosť U je 16 mm, plech má hrúbku 2 mm a objímka má rozmery 24 × 45 mm. Pozdĺžny otvor umožňuje posunúť skrutku M8 × 25 a nastaviť polohu panela. Balenie obsahuje: objímku, dištančnú vložku na drôt Ø 4 mm, skrutku, maticu a podložku.

Povlak (zinok + práškové lakovanie, antracit RAL 7016) chráni oceľ pred koróziou v bežných podmienkach. Pri kontakte so soľou, chemikáliami alebo trvalou vlhkosťou vyberte vyhotovenie podľa podmienok expozície.

Rozmery

Vnútorná svetlosť U (g)16 mm
Hrúbka plechu (s)2 mm
Šírka × výška24 × 45 mm
Skrutka s maticou a podložkouM8 × 25
Plastová dištančná vložka na drôtØ 4 mm
Rozmery podľa výkresu výrobcu; rozmery pozdĺžneho otvoru sú orientačné.

Materiál a povlak

Materiáloceľ
Povlakzinok + práškové lakovanie, antracit RAL 7016

Predajná jednotka

Predajná jednotka1 ks

Výber a montáž

  • ✓Skontrolujte priemer drôtu panela – súčasťou balenia je dištančná vložka Ø 4 mm.
  • ✓Vložte drôt panela do otvoru plastovej dištančnej vložky vo vnútri objímky.
  • ✓Prestrčte skrutku M8 × 25 cez pozdĺžne otvory, nastavte polohu panela a dotiahnite maticu s podložkou.

Dôležité

Dištančná vložka v balení je prispôsobená drôtu Ø 4 mm. Pri drôte s iným priemerom si objednajte dištančnú vložku Ø 3 mm lub Ø 5 mm – uveďte to v poznámke k objednávke.

Súbory na stiahnutie

File icon Narrow universal bracket.pdf 151.43 kB

Úzky univerzálny držiak
