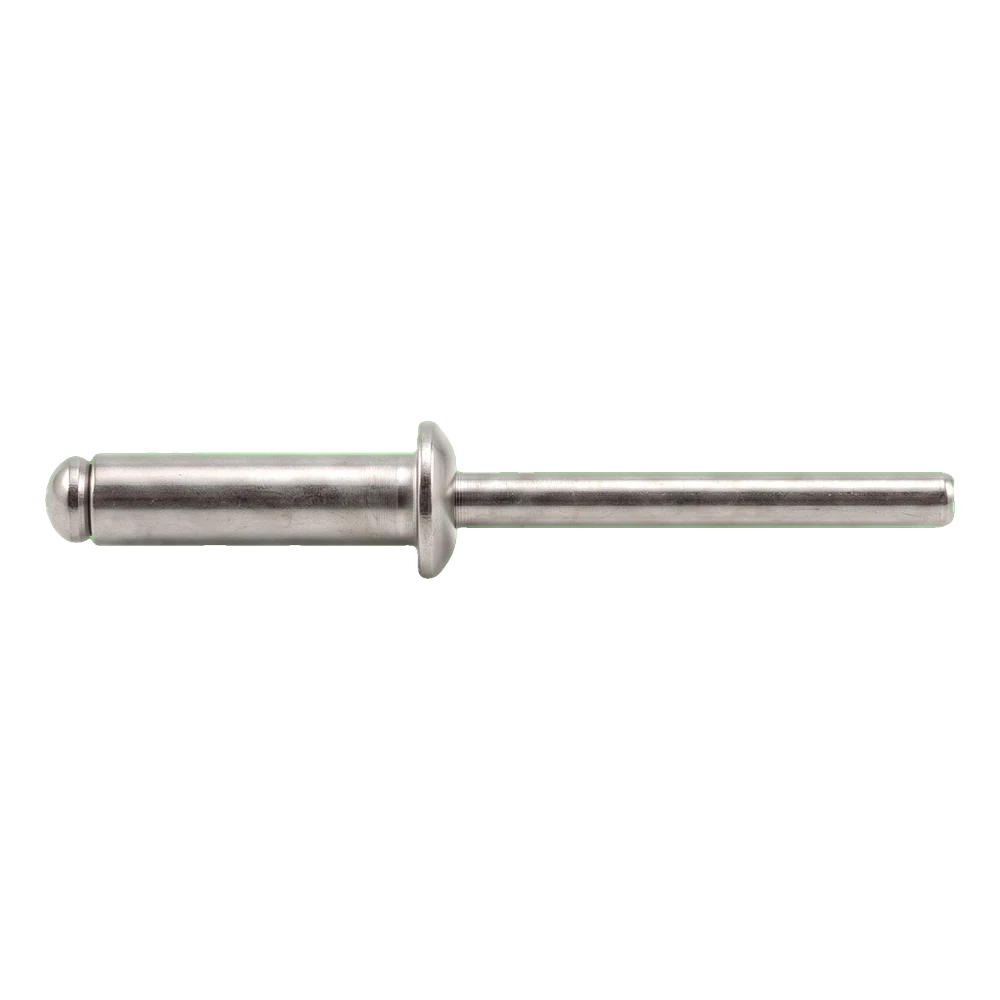

Trhací nit z nehrdzavejúcej ocele A4/A4 ISO 15983 5,0×10 mm – plochá hlava, otvorený – kartón 500 ks

Prejsť na spätnú väzbu k produktu

Otvorený trhací nit s plochou hlavou, nerezová oceľ A4/A4 (teleso aj tŕň). Rozmery 5,0 × 10 mm. Norma ISO 15983 (~DIN 7337). Tŕň so zúženým miestom zlomu. Určený na jednostranné spoje.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 46,88 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

ks.
Dostupnosť:
Na sklade (veľké množstvo)
Dodacia lehota: 6 Pracovných dní

Vlastnosti produktu

[PIM] nity-zrywalne #1014

  • Materiál A4 - nehrdzavejúca oceľ
  • Priemer 5
  • Dĺžka [mm] 10
  • Rozsah zovretia [mm] 4,0–6,0
  • Množstvo v balení [ks] 500

Popis

Trhací nit · 5 × 10 mm

Otvorený, plochá hlava, tŕň so zúžením na odtrhnutie; telo a tŕň z nehrdzavejúcej ocele A4/A4

Ø 5 mmPriemer nitu
4,0–6,0 mmRozsah zovretia
A4/A4Telo / tŕň
500 ksv kartóne
Rozmerový výkres trhacieho nitu 5 × 10 mm, polovičný rez a pohľad od hlavy, hodnoty: l = 10 mm, d = 5 mm, dk = 10,5 mm, k = 2,1 mm
Otvoriť rozmerový výkres v plnej veľkosti
Ilustračný výkres pre rozmer 5 × 10 mm; tŕň je skrátený. Menovité hodnoty podľa katalógového listu výrobcu.

Rýchly výber

PoužitieSpájanie plechov a profilov – montáž z jednej strany
Hrúbka spoja4,0–6,0 mm (rozsah zovretia)
PodmienkyA4: pri výskyte chloridov (more, bazén) vyberte materiál podľa podmienok expozície
MontážNitovacie kliešte na trhacie nity, nadstavec na nity Ø 5 mm

Rozmery a norma

Priemer nitu d5 mm
Dĺžka l (pod hlavou)10 mm
Priemer hlavy dk10,5 mm
Výška hlavy k2,1 mm
Rozsah zovretia4,0–6,0 mm
Hlavaplochá (vyčnievajúca)
Vyhotovenieotvorené, tŕň so zúženým miestom na odtrhnutie
NormaISO 15983 (podobná DIN 7337)
Otvor pre nitokrúhly Ø 5,1 mm
Menovité hodnoty podľa katalógového listu výrobcu.
Otvor podľa všeobecného pravidla výrobcov nitov: o 0,1 mm väčší ako priemer tela.

Materiál a pevnosť

Telo / tŕňnehrdzavejúca oceľ A4/A4
Šmyková sila4 700 N [1]
Trhacia sila5 800 N [1]
[1] Hodnoty podľa katalógového listu výrobcu (skúška nitu); nepredstavujú únosnosť konkrétneho spoja.

Prostredie s chloridmi

Napr. pri mori alebo pri bazéne: vyberte materiál podľa podmienok expozície a odporúčaní projektu.

Balenie

Predajná jednotkakartón 500 ks
Hmotnosť kartónu2,05 kg [2]
[2] Hmotnosť a predajná jednotka podľa údajov dodávateľa.

Príprava montáže

  • ✓Skontrolujte celkovú hrúbku spájaných dielov: musí byť v rozsahu 4,0–6,0 mm.
  • ✓Vyvŕtajte otvor Ø 5,1 mm (o 0,1 mm väčší ako priemer tela d = 5 mm); odstráňte otrepy.
  • ✓Nit osaďte nitovacími kliešťami na trhacie nity; hlava musí priliehať k povrchu, tŕň sa po zanitovaní odtrhne.

Dôležité

Rozsah zovretia sa vzťahuje na celkovú hrúbku spájaných dielov. Únosnosť spoja závisí od materiálu, hrúbky a usporiadania spájaných dielov – určuje ju projekt.
