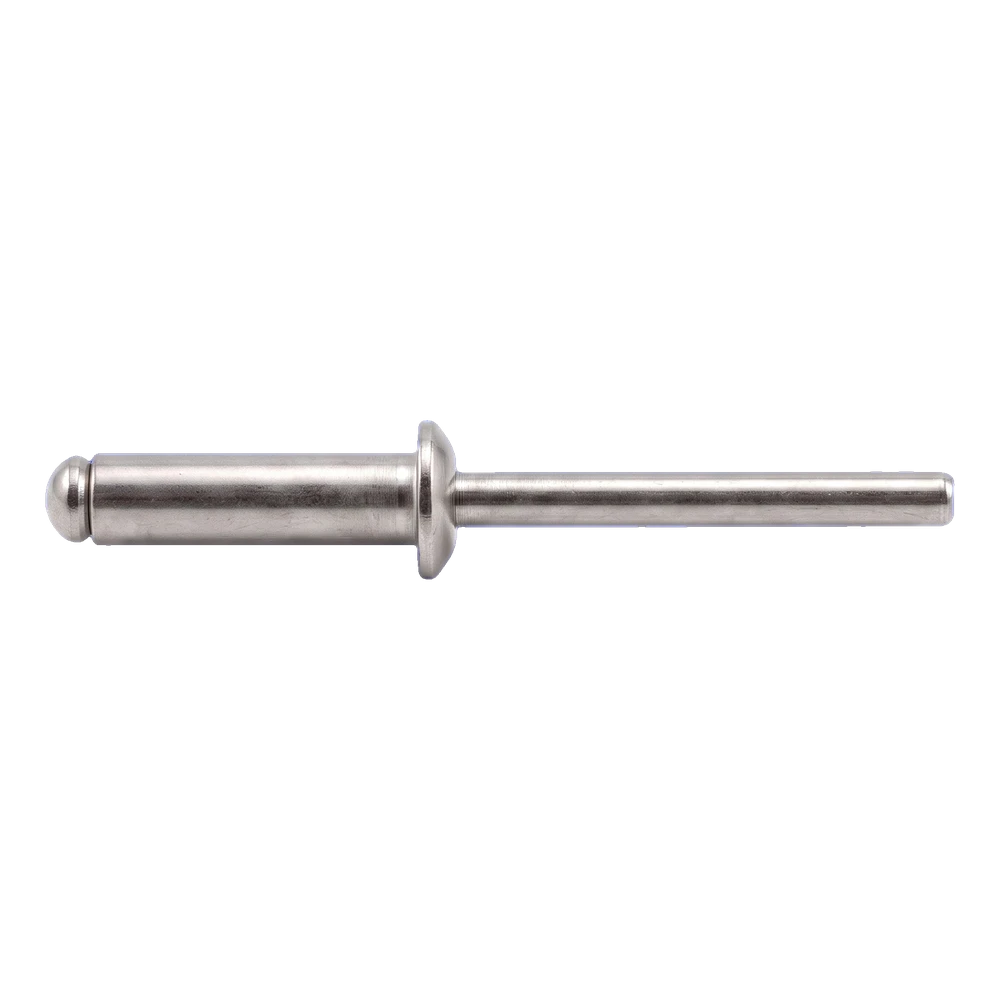

Trhací nit z nehrdzavejúcej ocele A2/A2 ISO 15983 5,0×20 mm – plochá hlava, otvorený – kartón 250 ks

Prejsť na spätnú väzbu k produktu

Trhací nit otvorený z nehrdzavejúcej ocele A2/A2, teleso aj tŕň. Plochá hlava, rozmery 5,0 × 20 mm. Norma ISO 15983 (~DIN 7337). Odolnosť proti korózii. Na spájanie prvkov vo vlhkom prostredí a pri pôsobení poveternostných vplyvov.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 19,01 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

ks.
Dostupnosť:
Na sklade (veľké množstvo)
Dodacia lehota: 6 Pracovných dní

Vlastnosti produktu

[PIM] nity-zrywalne #1014

  • Materiál A2 - nehrdzavejúca oceľ
  • Priemer 5
  • Dĺžka [mm] 20
  • Rozsah zovretia [mm] 13,0–16,0
  • Množstvo v balení [ks] 250

Popis

Trhací nit · 5 × 20 mm

Otvorený, plochá hlava, tŕň so zúžením na odtrhnutie; telo a tŕň z nehrdzavejúcej ocele A2/A2

Ø 5 mmPriemer nitu
13,0–16,0 mmRozsah zovretia
A2/A2Telo / tŕň
250 ksv kartóne
Rozmerový výkres trhacieho nitu 5 × 20 mm, polovičný rez a pohľad od hlavy, hodnoty: l = 20 mm, d = 5 mm, dk = 10,5 mm, k = 2,1 mm
Otvoriť rozmerový výkres v plnej veľkosti
Ilustračný výkres pre rozmer 5 × 20 mm; tŕň je skrátený. Menovité hodnoty podľa katalógového listu výrobcu.

Rýchly výber

PoužitieSpájanie plechov a profilov – montáž z jednej strany
Hrúbka spoja13,0–16,0 mm (rozsah zovretia)
PodmienkyA2: pri výskyte chloridov (more, bazén) vyberte materiál podľa podmienok expozície
MontážNitovacie kliešte na trhacie nity, nadstavec na nity Ø 5 mm

Rozmery a norma

Priemer nitu d5 mm
Dĺžka l (pod hlavou)20 mm
Priemer hlavy dk10,5 mm
Výška hlavy k2,1 mm
Rozsah zovretia13,0–16,0 mm
Hlavaplochá (vyčnievajúca)
Vyhotovenieotvorené, tŕň so zúženým miestom na odtrhnutie
NormaISO 15983 (podobná DIN 7337)
Otvor pre nitokrúhly Ø 5,1 mm
Menovité hodnoty podľa katalógového listu výrobcu.
Otvor podľa všeobecného pravidla výrobcov nitov: o 0,1 mm väčší ako priemer tela.

Materiál a pevnosť

Telo / tŕňnehrdzavejúca oceľ A2/A2
Šmyková sila4 700 N [1]
Trhacia sila5 800 N [1]
[1] Hodnoty podľa katalógového listu výrobcu (skúška nitu); nepredstavujú únosnosť konkrétneho spoja.

Prostredie s chloridmi

Napr. pri mori alebo pri bazéne: vyberte materiál podľa podmienok expozície a odporúčaní projektu.

Balenie

Predajná jednotkakartón 250 ks
Hmotnosť kartónu1,35 kg [2]
[2] Hmotnosť a predajná jednotka podľa údajov dodávateľa.

Príprava montáže

  • ✓Skontrolujte celkovú hrúbku spájaných dielov: musí byť v rozsahu 13,0–16,0 mm.
  • ✓Vyvŕtajte otvor Ø 5,1 mm (o 0,1 mm väčší ako priemer tela d = 5 mm); odstráňte otrepy.
  • ✓Nit osaďte nitovacími kliešťami na trhacie nity; hlava musí priliehať k povrchu, tŕň sa po zanitovaní odtrhne.

Dôležité

Rozsah zovretia sa vzťahuje na celkovú hrúbku spájaných dielov. Únosnosť spoja závisí od materiálu, hrúbky a usporiadania spájaných dielov – určuje ju projekt.
