Trapézový šikmý mostík s tesnením EPDM H63 L330 – hliníkový strešný adaptér PV
Zanechať spätnú väzbu k produktu
Šikmý trapézový mostík hliníkový s EPDM tesnením. H63, L330 mm, šírka základne 94,4 mm, horná platforma 40 mm, hrúbka steny 1,2 mm. Eloxovaný. Hmotnosť 0,350 kg. Na montáž FV konštrukcií na strechách s trapézovým plechom.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 001-776
Popis

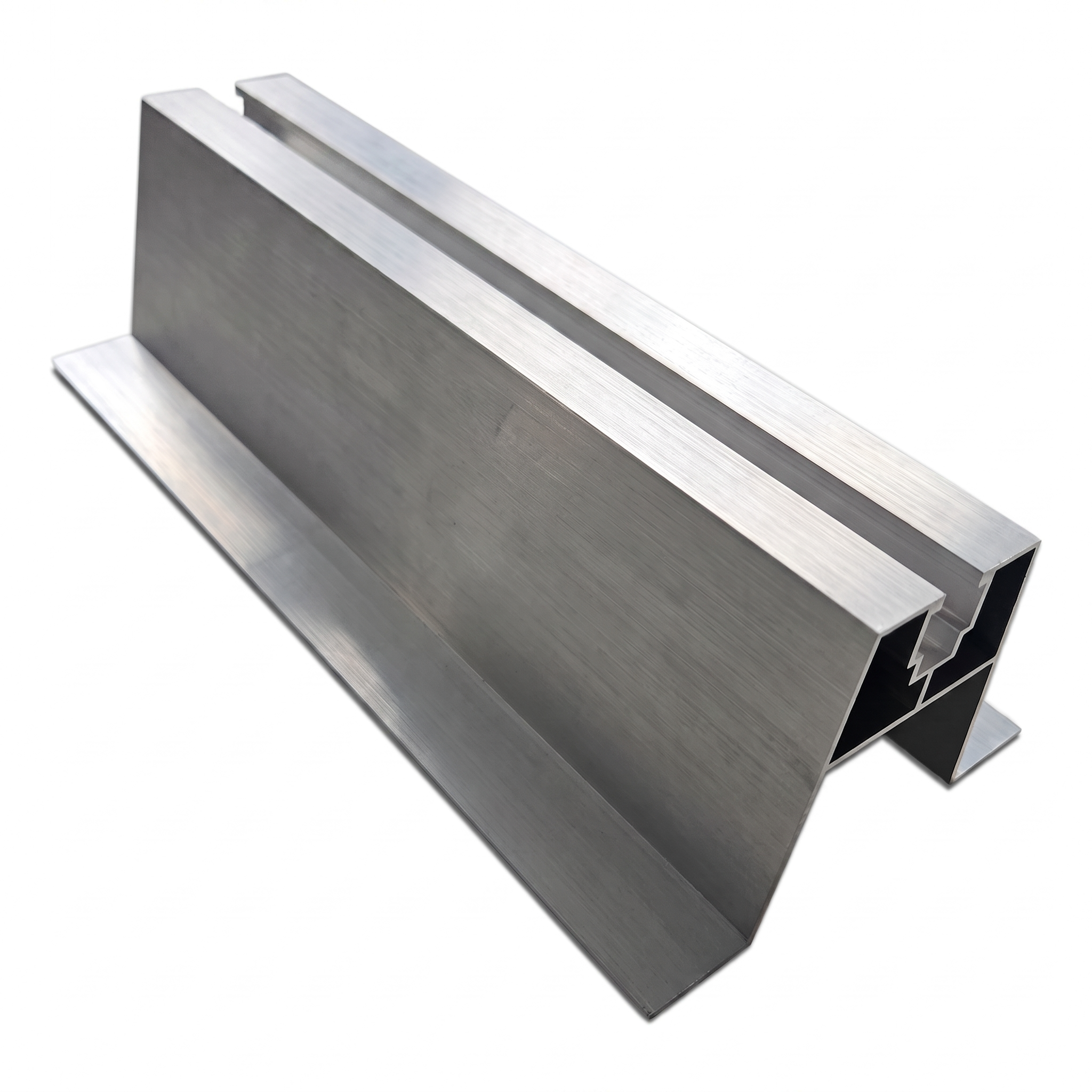

Šikmý trapézový mostík s EPDM tesnením H63 L330 – hliníkový
Šikmý trapézový mostík s EPDM tesnením je hliníkový distančný prvok určený na montáž fotovoltaických konštrukcií na strechách pokrytých trapézovým plechom. Šikmý tvar profilu presne kopíruje geometriu vlny plechu, čím zabezpečuje stabilnú a tesniaci podperu montážnej koľajnice bez potreby použitia dodatočných vyrovnávacích podložiek.
Vďaka zabudovanému tesneniu EPDM mostík účinne chráni strešnú krytinu pred priesakom vody v mieste uchytenia. Tesnenie kompenzuje nerovnosti povrchu plechu a tlmí mikrovibrácie, čo predlžuje životnosť spoja a minimalizuje riziko korózie v mieste kontaktu.
Výhody pre montážnu čatu
- Šikmá geometria — profil prispôsobený sklonu vlny trapézového plechu, eliminuje potrebu rezania a ohýbania prvkov na stavbe
- EPDM tesnenie v súprave — prvok pripravený na montáž, ktorý nevyžaduje samostatné objednávanie a lepenie tesnení
- Hliník — ľahký materiál odolný voči korózii, uľahčujúci transport na strechu a zabezpečujúci dlhodobú trvanlivosť
- Kompaktná hmotnosť 0,350 kg — ľahko sa s ním manipuluje a skladuje, nezaťažuje strešnú konštrukciu
Rozmery a technické parametre
- Dĺžka (L): 330 mm
- Výška (H): 63 mm
- Celková šírka základne: 94,4 mm
- Šírka hornej platformy: 40 mm
- Hrúbka stien profilu: 1,2 mm
- Hrúbka stien upevňovacieho kanála: 1,3 mm
- Šírka horného kanála (vonkajšia): 16,3 mm
- Šírka horného kanála (vnútorná): 13,7 mm
- Hmotnosť: 0,350 kg
Materiál a povrchová úprava
- Materiál profilu: hliník
- Povrchová úprava: štandardné eloxovanie
- Tesnenie: EPDM
Konštrukcia profilu

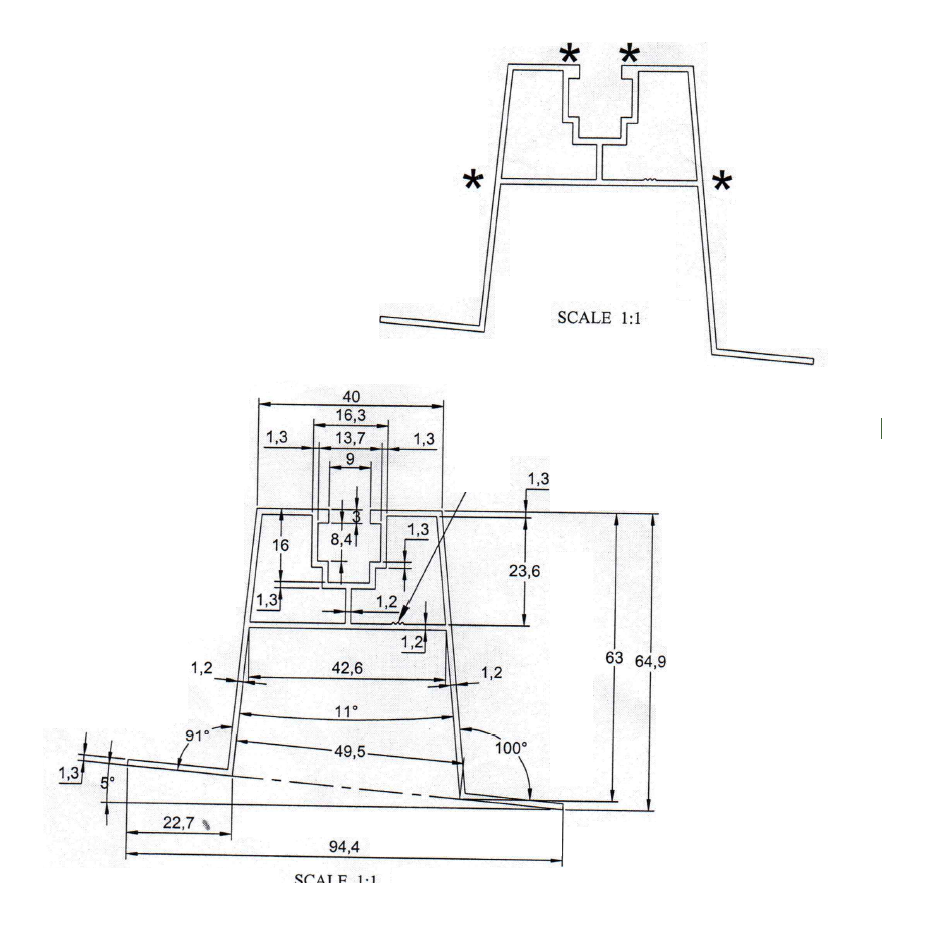

Prierez profilu v tvare lichobežníka má dve symetrické päty, ktoré priliehajú k povrchu strešného plechu. Bočné steny prechádzajú do vnútorného vystužujúceho rebra. V hornej časti profilu sa nachádza montážny kanál s vnútornou šírkou 13,7 mm a otvorom 8,4 mm, umožňujúci upevnenie skrutiek a svoriek na nosné koľajnice. Miesta označené symbolom hviezdičky môžu vykazovať tepelné stopy (heat lines) vznikajúce pri procese extrudovania hliníka — nejde o kvalitatívnu vadu.
Šikmý trapézový mostík H63 L330 je spoľahlivý medziľahlý prvok medzi trapézovým plechom a fotovoltaickou konštrukciou, ktorý skracuje čas montáže a zvyšuje kvalitu každej strešnej inštalácie.
