PSG

Systém sklenených prístreškov M12. 3-dielny, pre odťah fi 12mm, sklo 8-17,52mm (aisi304, univerzálny, satén)

Prejsť na spätnú väzbu k produktu

3-dielna sada spojok z ocele AISI 304 v saténovej úprave na montáž sklenených striešok hrúbky 8–17,52 mm, závit odťahu M12, hmotnosť 1,6 kg.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 56,13 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

ks.
Dostupnosť:
Na sklade (veľké množstvo)
Dodacia lehota: 6 Pracovných dní

Vlastnosti produktu

[PIM] daszki-szklane #127

  • Materiál AISI 304
  • Povrchová úprava Satén
  • Hrúbka skla [mm] 8-17,52

Popis

Systém zasklených prístreškov 3-dielny M12 – oceľ AISI 304, satén

3-dielny systém montáže zasklených prístreškov určený na profesionálnu inštaláciu sklenených striešok s hrúbkou skla od 8 do 17,52 mm. Súprava spojok z nehrdzavejúcej ocele AISI 304 v saténovom prevedení zabezpečuje trvalé, estetické a bezpečné uchytenie sklenených prístreškov v obytných budovách aj objektoch občianskej vybavenosti.

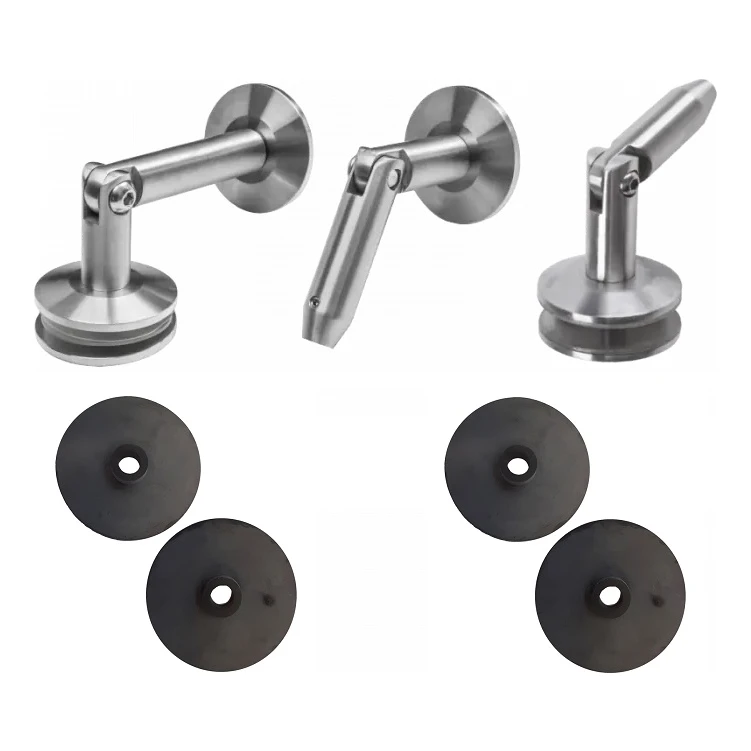

Systém zasklených prístreškov 3-dielny M12 – prvky súpravy: spojky z nehrdzavejúcej ocele a tlačné gumičky
Systém zasklených prístreškov 3-dielny M12 – prvky súpravy: spojky z nehrdzavejúcej ocele a tlačné gumičky

Súprava pozostáva z troch presne vyrobených spojok, ktoré tvoria kompletný systém uchytenia skleneného prístrešku s odťahom. Sklo neprichádza do priameho kontaktu s držiakmi — tlačné gumičky priložené k súprave chránia tabule a zároveň stabilizujú sklo v správnej polohe. Univerzálna konštrukcia umožňuje montáž v rôznych typoch budov a v prípade hrubšej vrstvy izolácie na fasáde je možné použiť dodatočnú montážnu dosku, čo robí systém mimoriadne flexibilným.

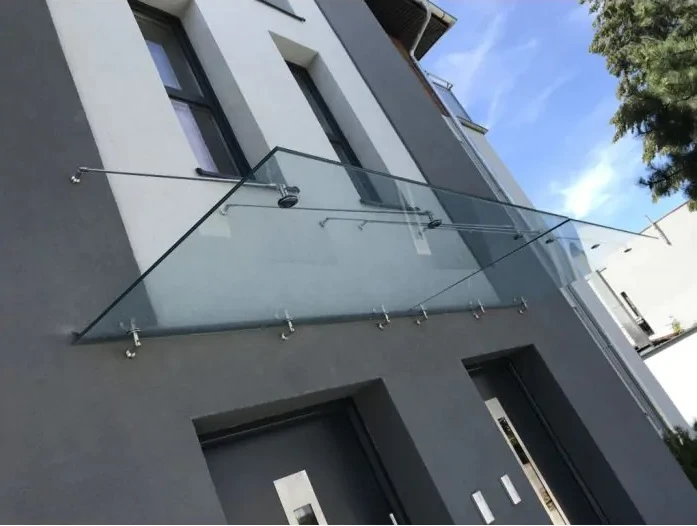

Sklenený prístrešok namontovaný na fasáde budovy s využitím systému oceľových spojok a odťahov
Sklenený prístrešok namontovaný na fasáde budovy s využitím systému oceľových spojok a odťahov

Sklenené prístrešky plnia dvojitú funkciu — chránia pred atmosférickými zrážkami a dodávajú fasáde architektonickú ľahkosť. Systém s odťahmi zabezpečuje tuhosť konštrukcie pri zachovaní minimalistického vzhľadu, ideálneho pre moderné budovy.

Obsah súpravy

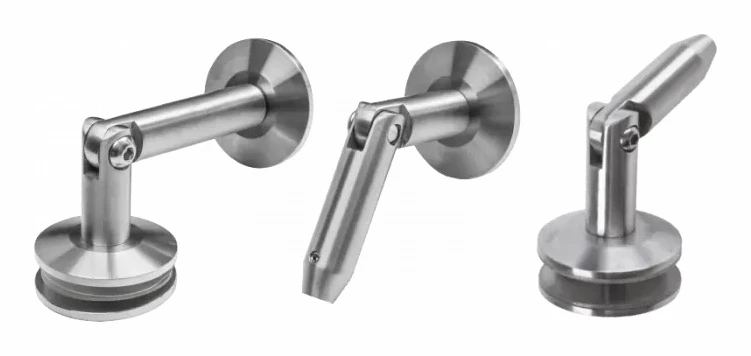

Tri spojky z nehrdzavejúcej ocele AISI 304 súčasťou systému zasklených prístreškov
Tri spojky z nehrdzavejúcej ocele AISI 304 súčasťou systému zasklených prístreškov
  • Spojka stena–sklo s kompletom tlačných gumičiek
  • Spojka sklo–odťah M12 s kompletom tlačných gumičiek
  • Spojka odťah M12–stena

Súprava neobsahuje: sklenenú tabuľu, odťahy ani iné prvky neuvedené vyššie. Odťah so závitom M12 (tyč z nehrdzavejúcej ocele) je potrebné zvoliť samostatne — dostupné dĺžky sú 1 m, 1,2 m a 1,5 m. Odťah sa upevní do fasády a následne sa napne na dosiahnutie optimálnej polohy skleneného prístrešku, čím sa zabezpečí jeho stabilita.

Technická špecifikácia

Bočná schéma montáže skleneného prístrešku s vyznačením uhla 95° a rozmermi rozmiestnenia spojok
Bočná schéma montáže skleneného prístrešku s vyznačením uhla 95° a rozmermi rozmiestnenia spojok
  • Materiál: nehrdzavejúca oceľ AISI 304
  • Povrchová úprava: satén
  • Závit odťahu: M12
  • Závit upevňovacích skrutiek do steny a skla: M10
  • Hrúbka skla: 8–17,52 mm
  • Dĺžka (L): 130 mm
  • Hmotnosť súpravy: 1,6 kg
  • Priemer otvorov v skle: Ø18 mm
  • Montážny uhol odťahu: 95°
  • EAN: 5901289674263

Rozmery a schéma montáže

Správne rozmiestnenie otvorov v sklenenej tabuli je kľúčové pre stabilitu a bezpečnosť konštrukcie. Nasledujúce schémy znázorňujú odporúčané rozmiestnenie upevňovacích bodov a maximálne prípustné rozmery skla.

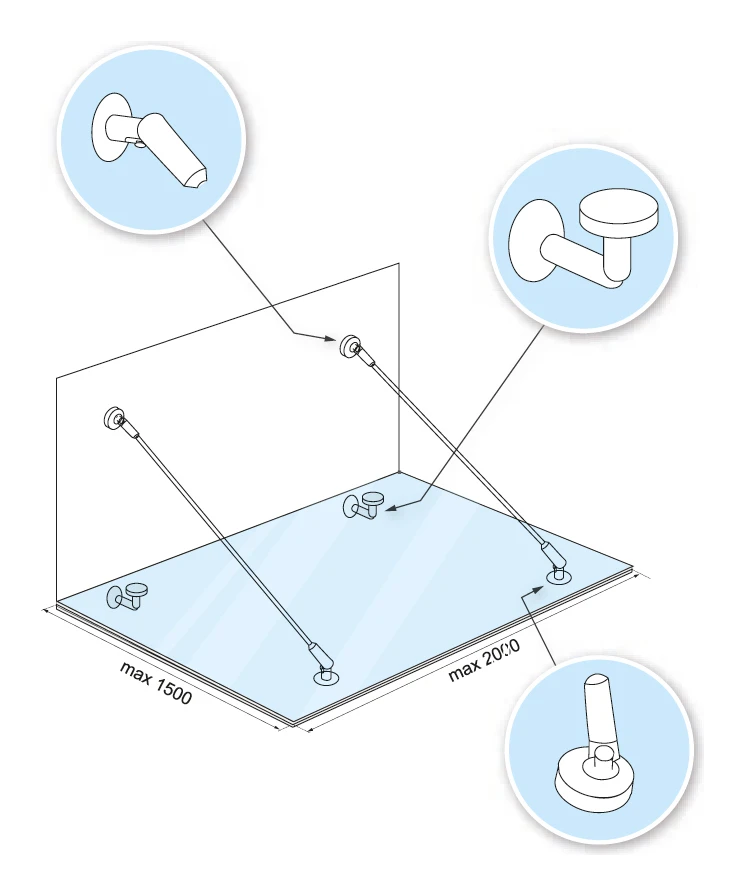

3D schéma montáže skleneného prístrešku s viditeľnými tromi typmi spojok a rozmermi max 1500 × 2000 mm
3D schéma montáže skleneného prístrešku s viditeľnými tromi typmi spojok a rozmermi max 1500 × 2000 mm

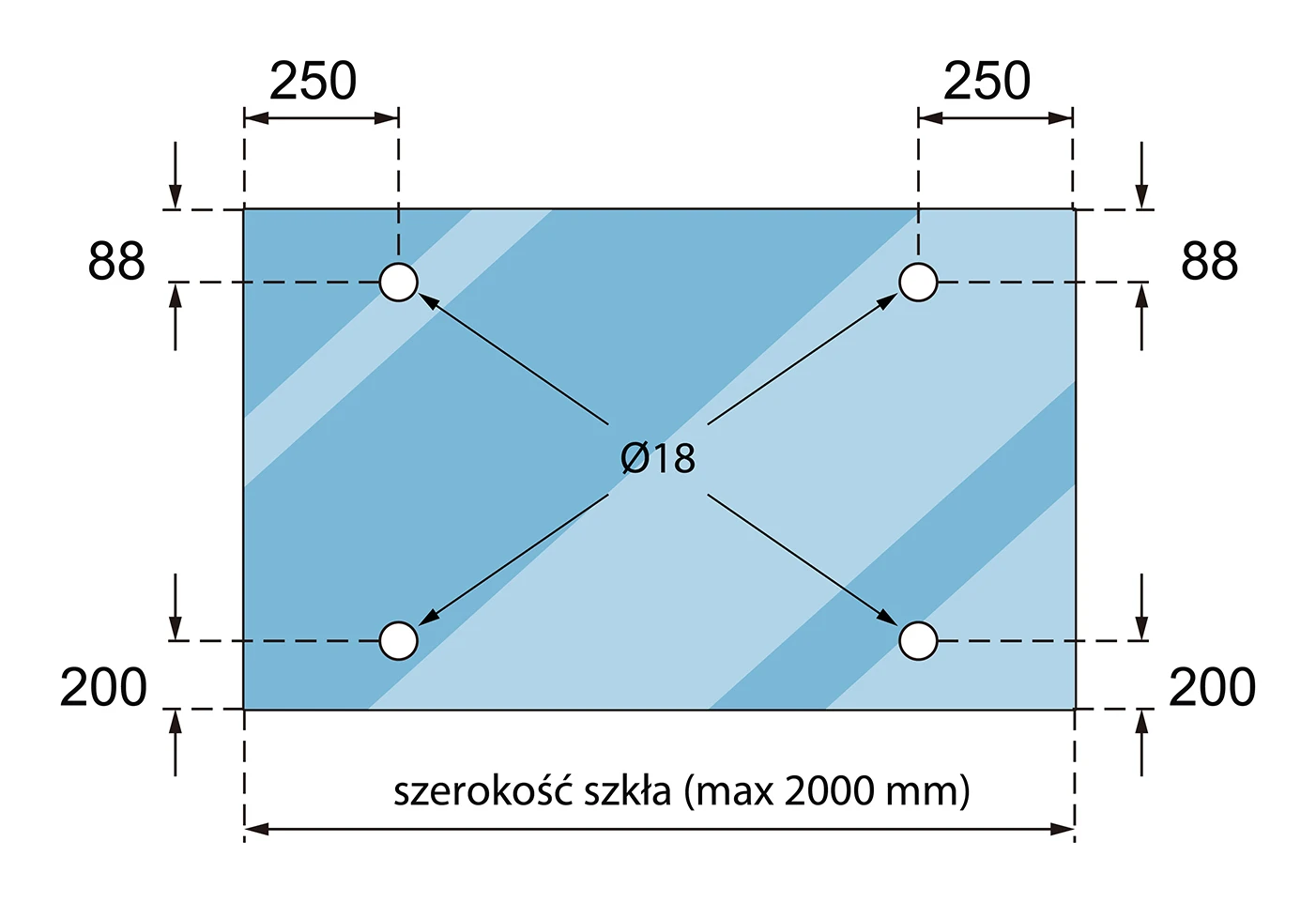

Technický výkres rozmiestnenia otvorov v skle – vzdialenosti 250 mm od bočných hrán, 88 mm od vrchu, 200 mm od spodku, Ø18 mm
Technický výkres rozmiestnenia otvorov v skle – vzdialenosti 250 mm od bočných hrán, 88 mm od vrchu, 200 mm od spodku, Ø18 mm

Odporúčané rozmery rozmiestnenia otvorov v skle:

  • Maximálna šírka skla: 2000 mm
  • Maximálna hĺbka (výsuv) skla: 1500 mm
  • Vzdialenosť otvorov od bočných hrán: 250 mm
  • Vzdialenosť horných otvorov od hornej hrany: 88 mm
  • Vzdialenosť dolných otvorov od dolnej hrany: 200 mm
  • Priemer otvorov: Ø18 mm

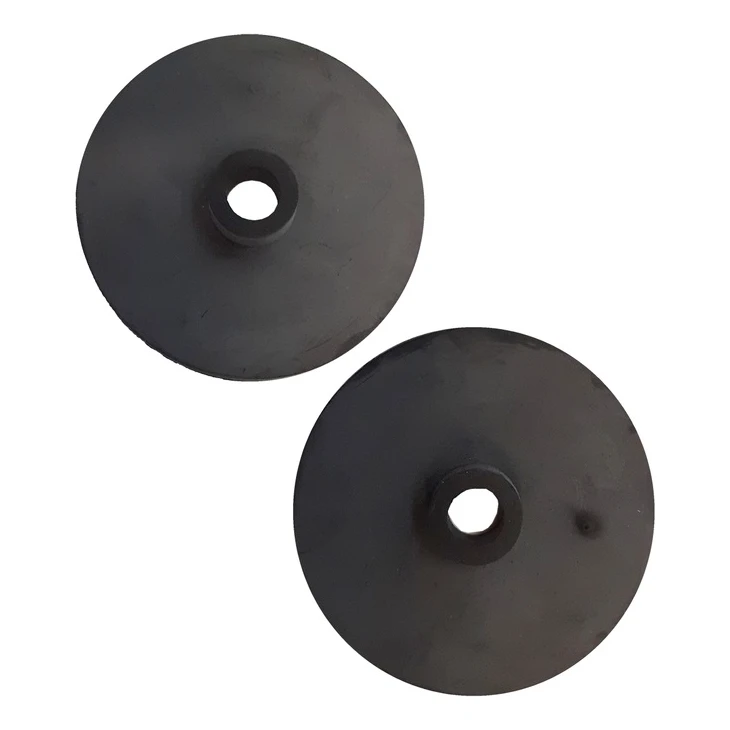

Tlačné gumičky EPDM priložené k súprave, chrániace sklo pred priamym kontaktom s oceľovými spojkami
Tlačné gumičky EPDM priložené k súprave, chrániace sklo pred priamym kontaktom s oceľovými spojkami

Tlačné gumičky chránia sklenené tabule pred priamym kontaktom s kovovými prvkami spojok, eliminujú riziko prasknutia a zabezpečujú stabilné udržanie skla. Komplet gumičiek je priložený ku každej spojke, ktorá prichádza do styku so sklom.

Vzhľadom na vysokú náročnosť montáže zasklených prístreškov sa odporúča zveriť inštalačné práce kvalifikovanej montážnej ekipe s skúsenosťami v práci s kaleným sklom a odťahovými systémami.
