Systém sklenených prístreškov M10 3-dielny odťah fi 10 mm sklo 8-17,52 mm AISI 304 satén
produkt nedostupný
pridať do zoznamu želaní
Popis
Systém sklenených prístreškov M10 – 3-dielna montážna sada AISI 304
Trojdielny systém montáže sklenených prístreškov určený na profesionálne upevnenie sklenených striešok nad vchodmi do obytných budov a objektov občianskej vybavenosti. Sada umožňuje bezpečnú inštaláciu sklenených tabúľ s hrúbkou od 8 do 17,52 mm a je kompatibilná s tiahladlami so závitom M10.

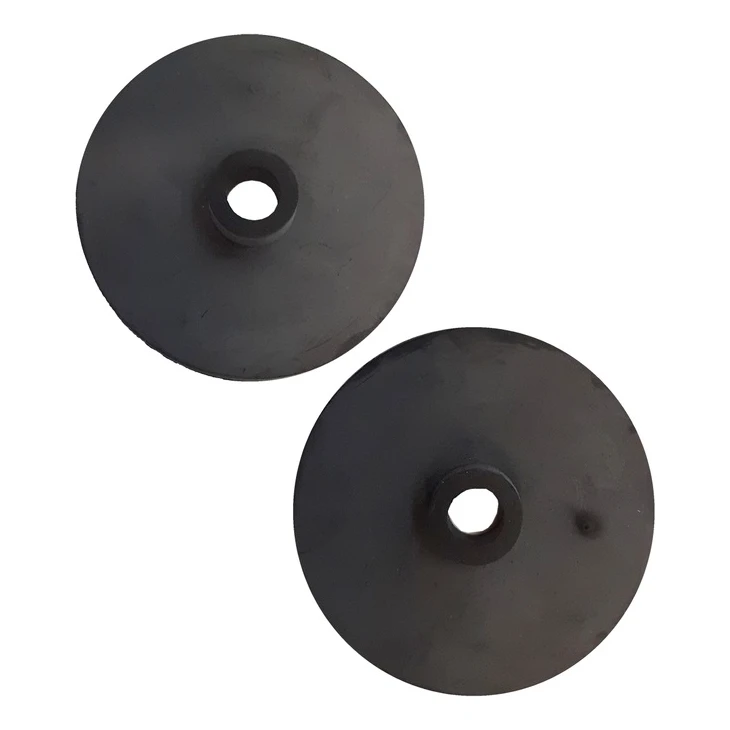

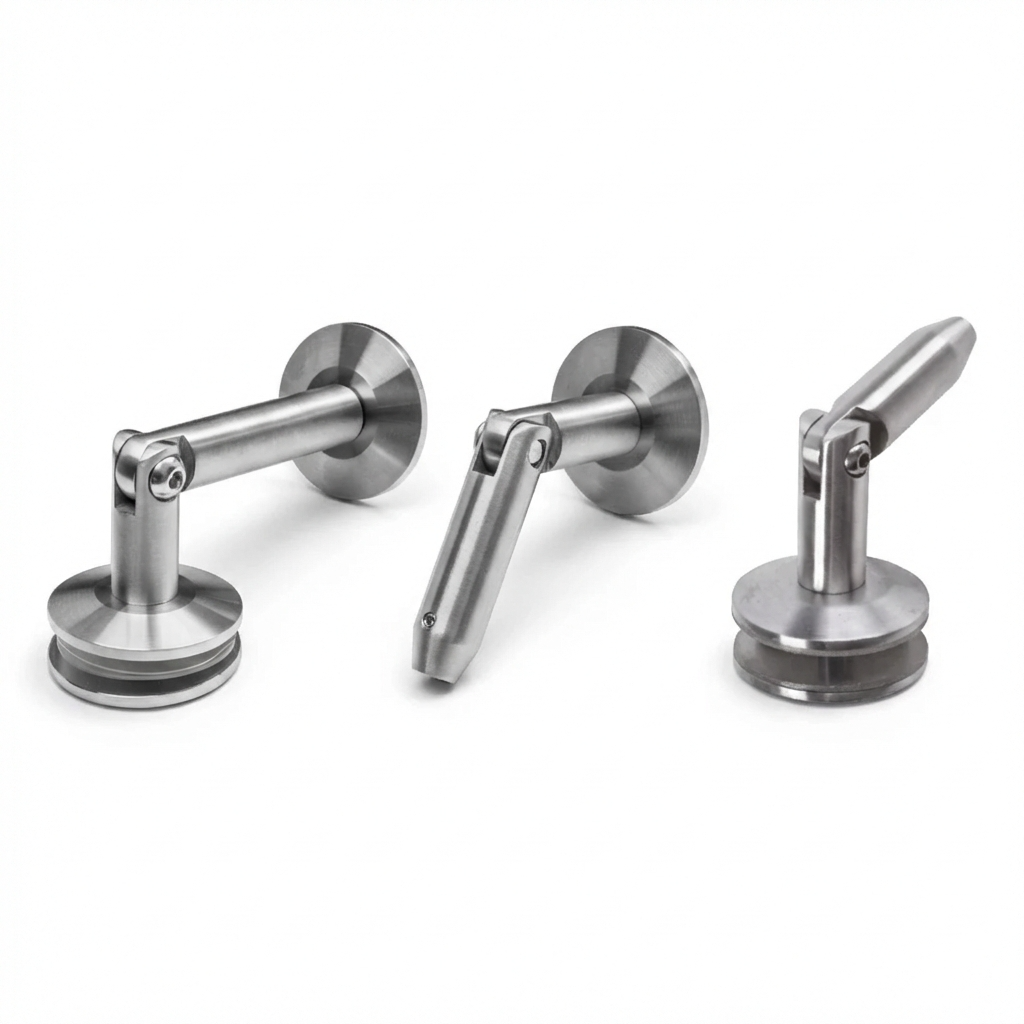

Systém sa skladá z troch presne vyrobených spájačov z nehrdzavejúcej ocele AISI 304 v saténovom prevedení, ktoré zaručujú dlhú životnosť a estetický vzhľad na roky. Každý prvok má zakrytý montážny otvor, čo dodáva celej konštrukcii elegantný, minimalistický charakter. Sklo nie je v priamom kontakte s kovom — súčasťou sady sú tlačné gumičky, ktoré chránia tabuľu a zároveň ju stabilizujú v správnej polohe.

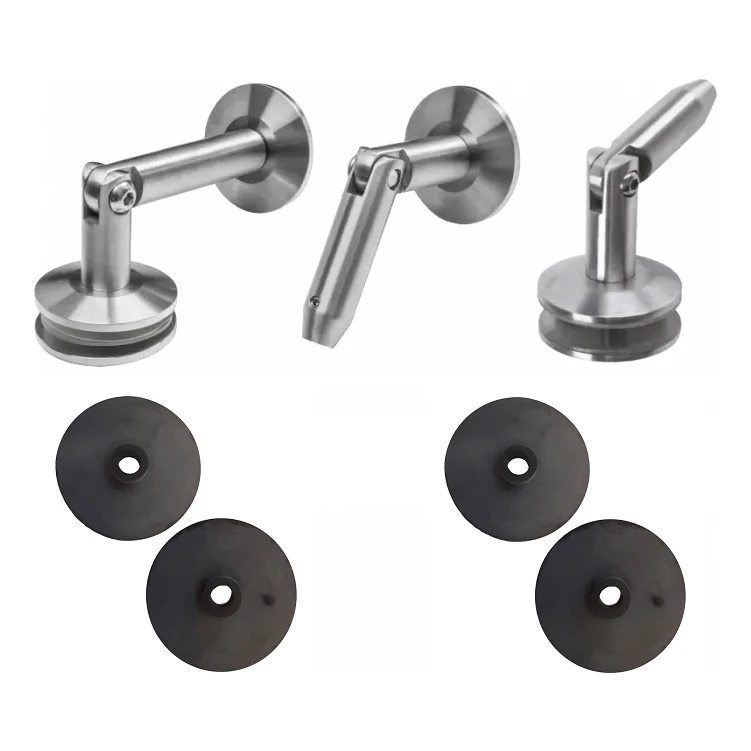

Obsah sady
- Spájač stena–sklo s kompletom tlačných gumičiek
- Spájač sklo–tiahlo s kompletom tlačných gumičiek
- Spájač tiahlo–stena
Sada neobsahuje sklenenú tabuľu ani tiahla — je potrebné ich zvoliť samostatne. Tiahla so závitom M10 sú dostupné v troch dĺžkach: 1 m, 1,2 m a 1,5 m a sú vyrobené z nehrdzavejúcej ocele.
Princíp montáže

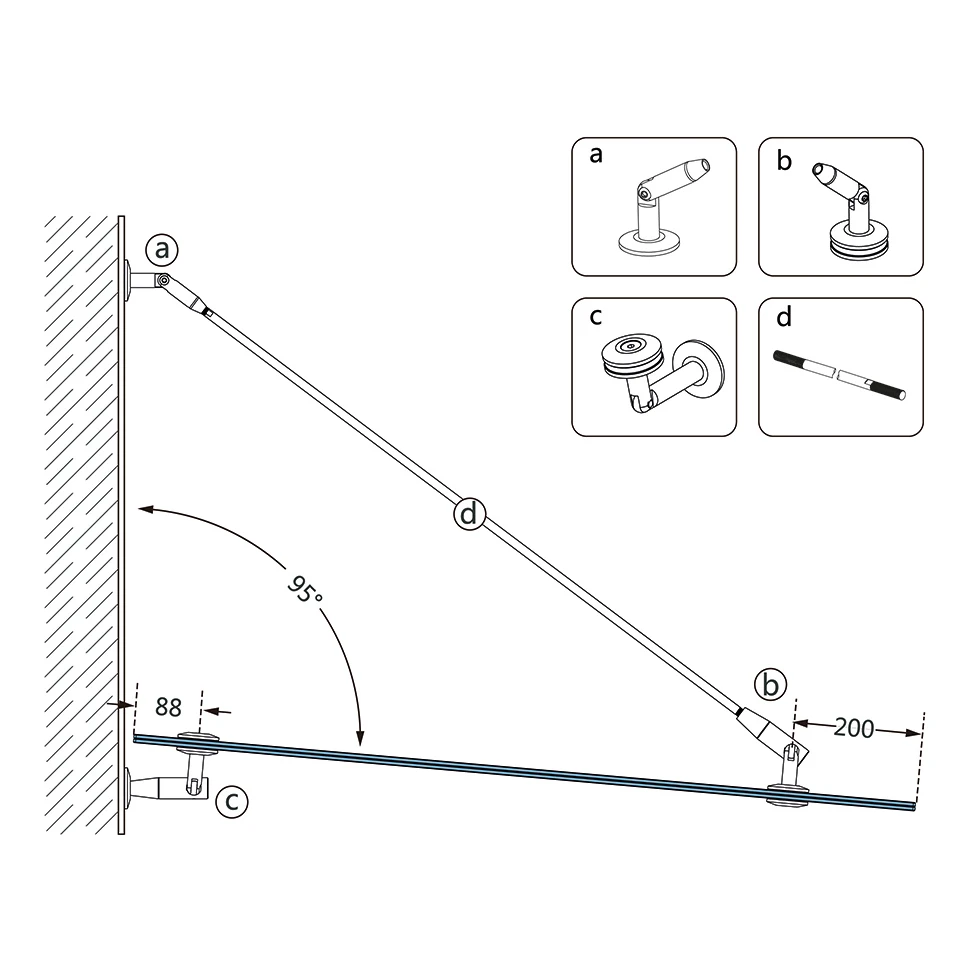

Tiahlo je ukotvené vo fasáde budovy pomocou spájača tiahlo–stena (prvok a) a následne napnuté na dosiahnutie optimálnej polohy striešky. Spájač stena–sklo (prvok c) udržiava dolný okraj tabule vo vzdialenosti 88 mm od fasády, zatiaľ čo spájač sklo–tiahlo (prvok b) prenáša zaťaženie na tiahlovú tyč. Rozsah nastavenia uhla tiahla je až 95°, čo umožňuje prispôsobenie systému rôznym montážnym podmienkam.

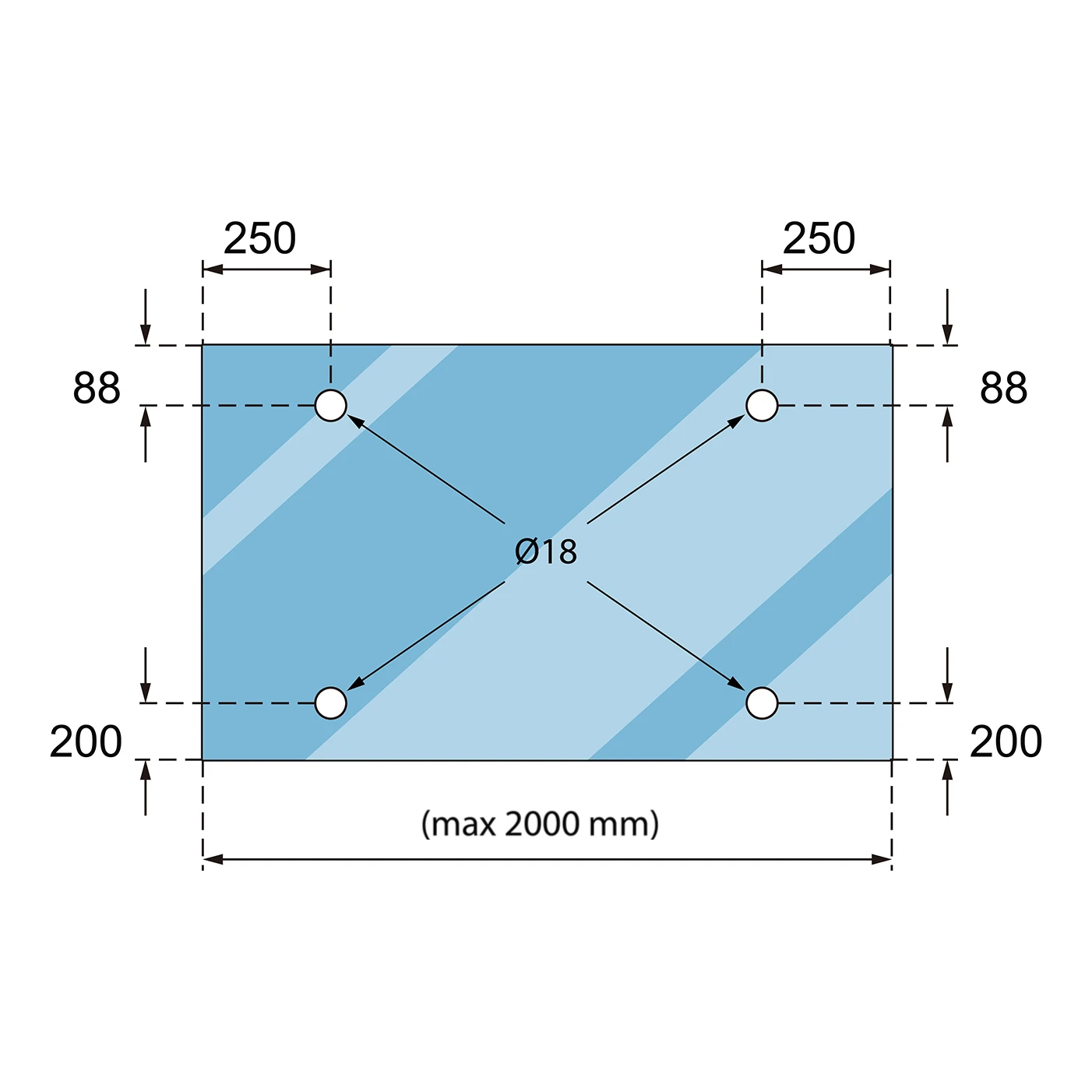

Rozmiestnenie kotevných bodov v skle

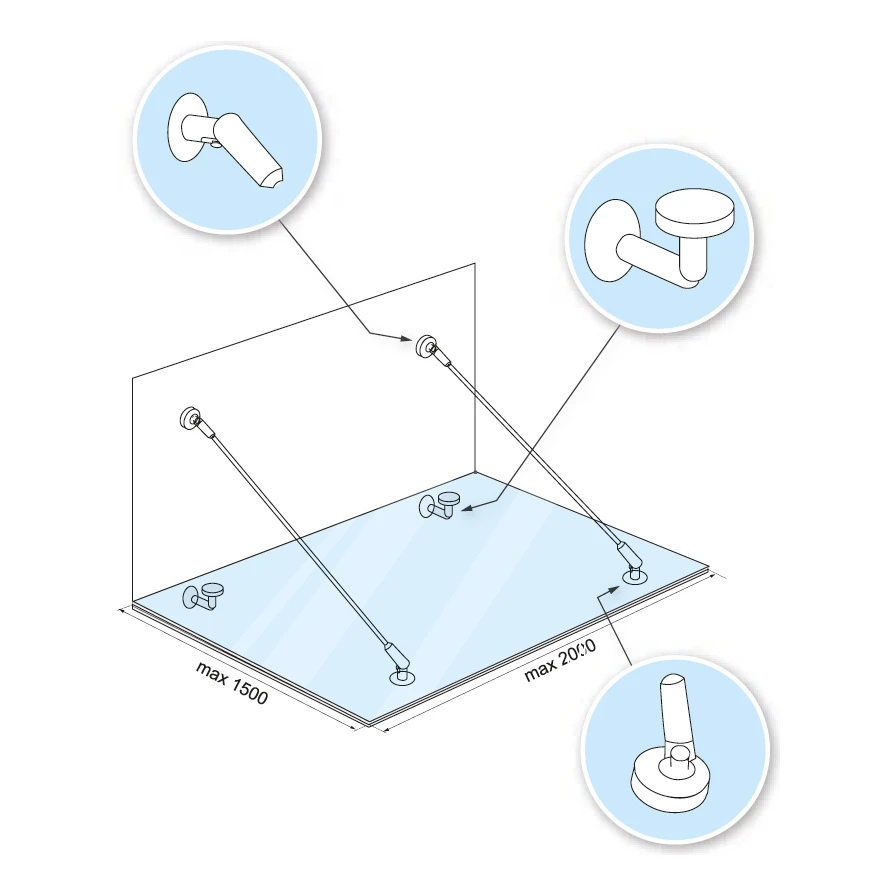

- Maximálna šírka skla: 2000 mm
- Maximálna hĺbka striešky: 1500 mm
- Horné otvory (spájače stena–sklo): 88 mm od horného okraja, 250 mm od bočných okrajov
- Dolné otvory (spájače sklo–tiahlo): 200 mm od dolného okraja, 250 mm od bočných okrajov
- Priemer otvorov v skle: Ø18 mm

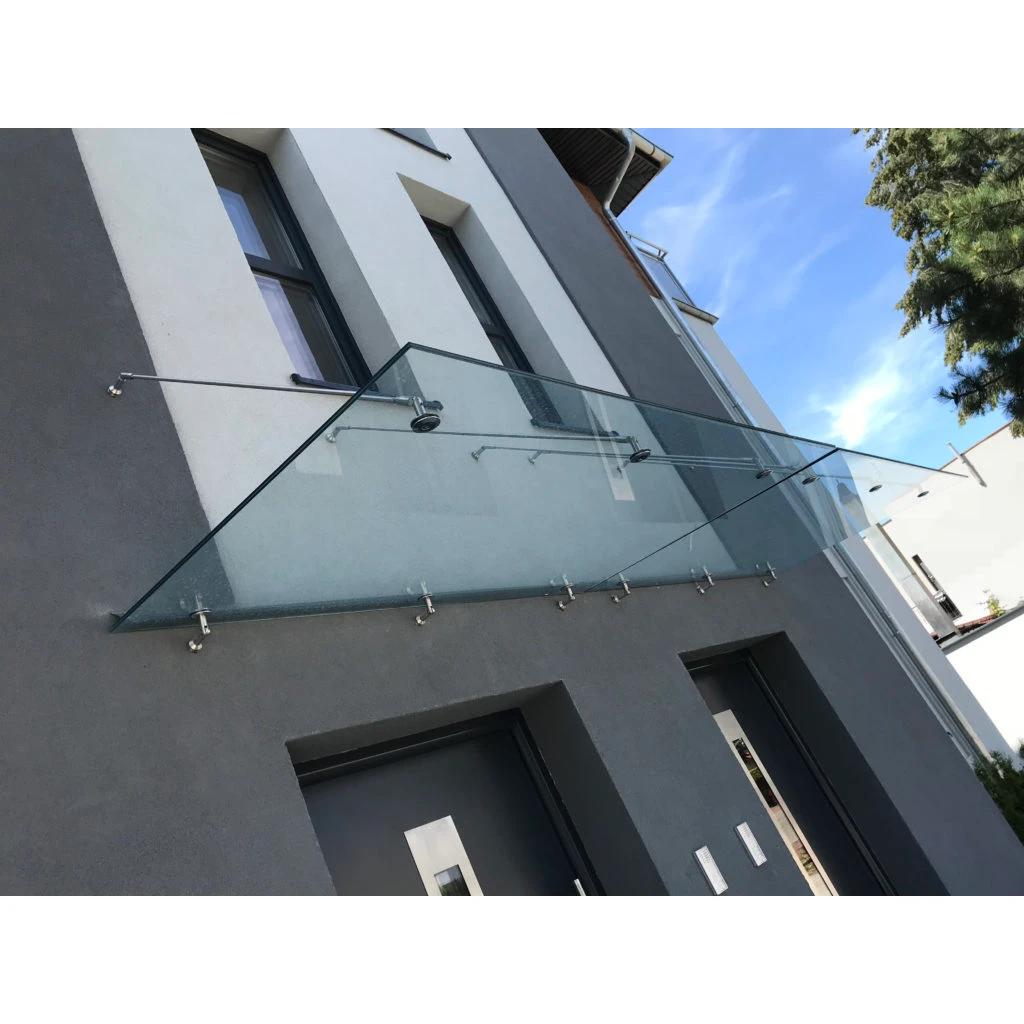

Univerzálnosť použitia je kľúčovou vlastnosťou tohto systému. V prípade budov s hrubou vrstvou tepelnej izolácie je možné použiť dodatočnú montážnu doštičku, ktorá umožňuje spoľahlivé ukotvenie spájačov v nosnom murive. Vďaka tomu sa sada osvedčuje rovnako v novostavbách, ako aj pri modernizácii starších fasád. Sklenené prístrešky chránia vstupnú zónu pred atmosférickými zrážkami a zároveň dodávajú budove moderný, ľahký vizuálny charakter.
Technická špecifikácia
- Závit tiahla: M10
- Hrúbka skla: 8–17,52 mm
- Upevňovacie skrutky do steny a skla: M9
- Materiál: nehrdzavejúca oceľ AISI 304
- Prevedenie: saténové
- Dĺžka spájača: 130 mm
- Hmotnosť sady: 1,64 kg
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Materiál | AISI 304 |
| Povrchová úprava | Satén |
| Hrúbka skla [mm] | 8-17,52 |
