Synerga Balus 1 – montážna sada FV na balkónové zábradlie
Zanechať spätnú väzbu k produktu
Montážna sada Synerga Balus 1 na montáž FV panelov na balkónové zábradlie. Nerezová oceľ H17 a hliník 6060. Max. výška panelu 1052 mm, uhol sklonu 10°. Montážne profily 40×40×1040 mm, tesnenie EPDM 80 cm. Hmotnosť balenia 6,75 kg, rozmery 114×36×7 cm.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Vyberte variant:
Cena jednotlivých variantov sa môže líšiť
Možnosti balenia
Kód produktu:
Popis
Synerga Balus 1 – montážna sada FV na balkónové zábradlie
Synerga Balus 1 je kompletná montážna sada umožňujúca uchytenie fotovoltaických panelov na balkónové, terasové alebo iné zábradlie. Vďaka použitiu nerezovej ocele H17 a hliníka 6060 je konštrukcia ľahká, trvácna a odolná voči povetrnostným vplyvom. Sada je určená pre FV moduly s maximálnou výškou 1052 mm a zabezpečuje uhol sklonu panelu 10°.
Moderný, minimalistický vzhľad uchytenia zaručuje, že namontovaný panel harmonicky splynie s fasádou budovy. Riešenie ideálne pre bytovú výstavbu a všade tam, kde nie je možná montáž FV inštalácie na streche alebo na zemi.
Technické parametre
- Maximálna veľkosť FV panelov: 1052 mm
- Uhol sklonu panelu: 10°
- Materiál uchytení: nerezová oceľ 1.4016/H17, hrúbka 5 mm
- Materiál rohovníkov 65×65: nerezová oceľ 1.4016/H17
- Materiál spojok a profilov: hliník 6060
- Montážne profily: 40×40×1040 mm
- Tesnenie: EPDM 80 cm

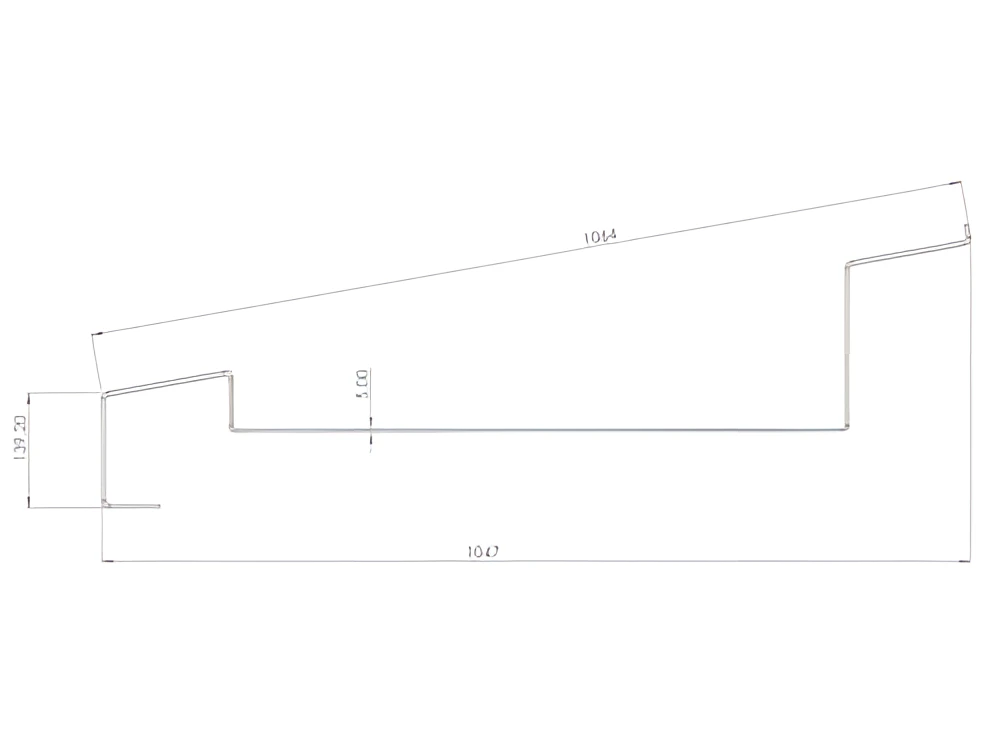

- Rozmery nosného uchytenia: dĺžka 1000 mm, úhlopriečka 1014 mm, hĺbka 139,20 mm, hrúbka 3 mm
- Hmotnosť balenia: 6,75 kg
- Rozmery balenia: 114 × 36 × 7 cm

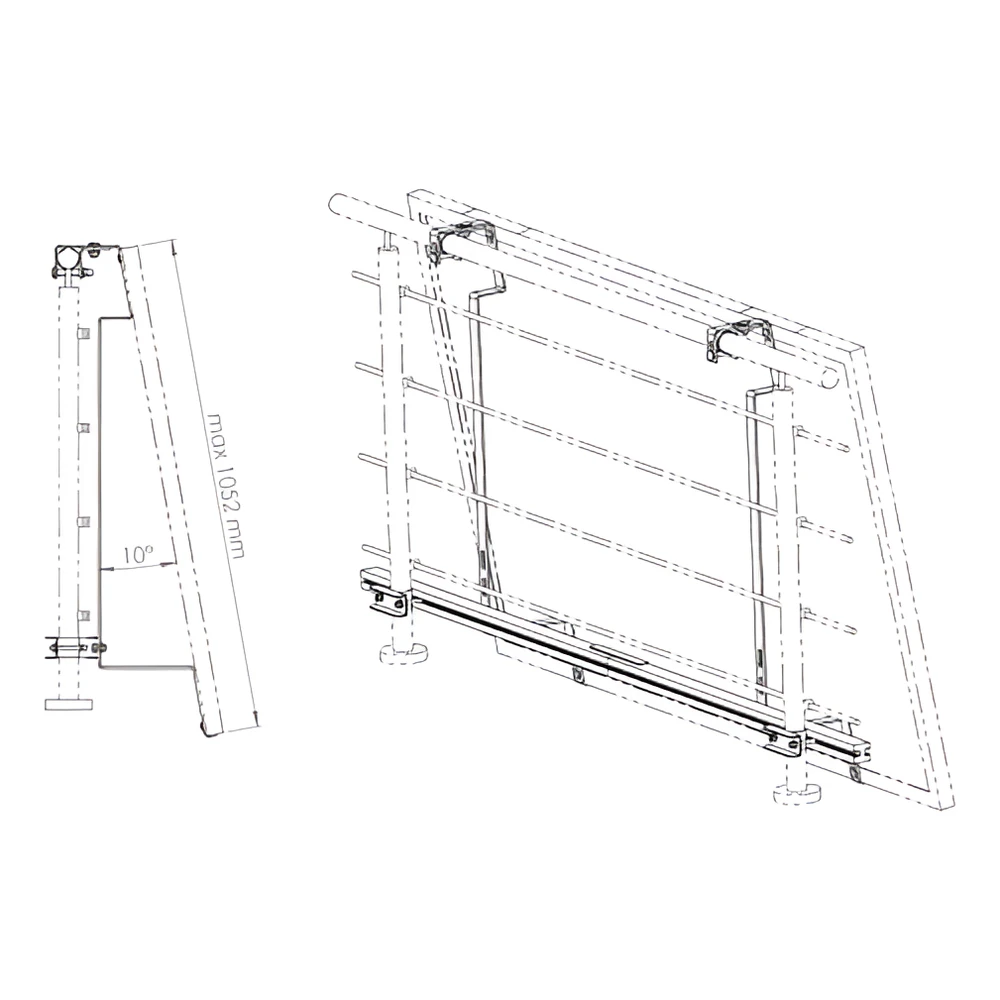

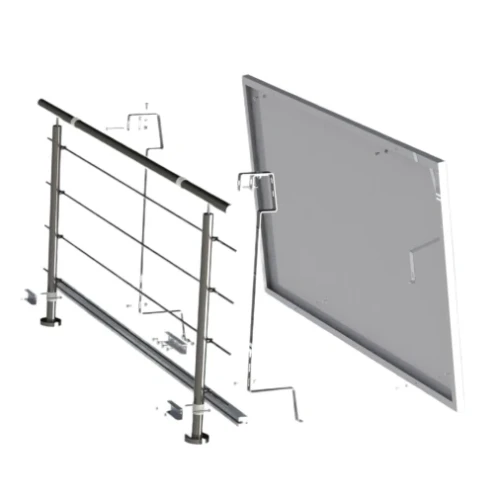

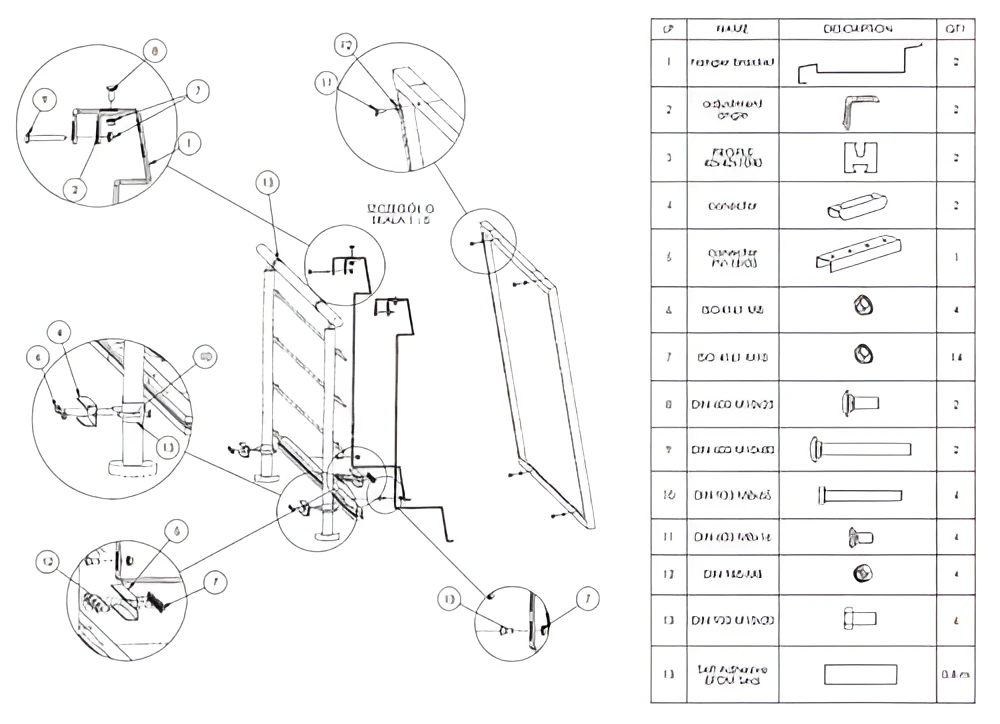

Schéma montáže a pohľad na konštrukciu

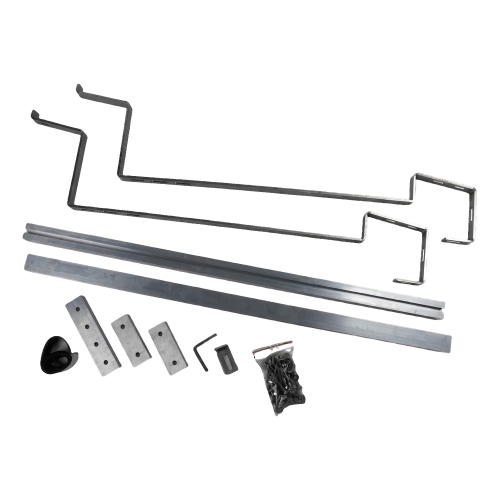

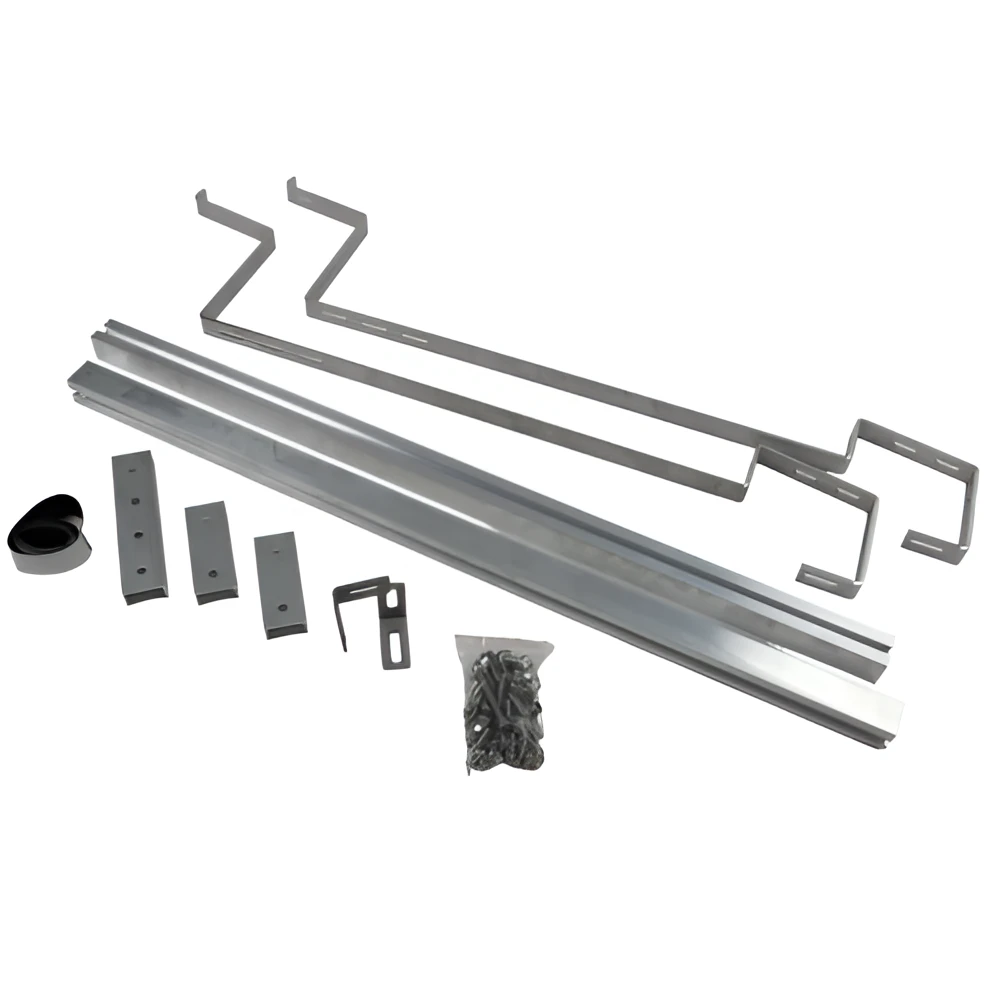

Obsah sady
Sada obsahuje dve uchytenia pre fotovoltaické panely, montážne profily 40×40×1040 mm, tesnenie EPDM 0,8 m a súbor skrutiek, matíc a spojok potrebných na montáž panelu na zábradlie.
Zoznam súčastí sady Balus 1
| Č. | Názov | Množstvo |
|---|---|---|
| 1 | Konzola rámu | 2 |
| 2 | Uhlová spojka | 2 |
| 3 | Plastová vložka | 2 |
| 4 | Spojka | 2 |
| 5 | Konzola spojky | 1 |
| 6 | Matica M6 | 4 |
| 7 | Matica M8 | 14 |
| 8 | Skrutka M6×20 | 2 |
| 9 | Skrutka M8×40 | 2 |
| 10 | Hmoždinka 8×40 | 4 |
| 11 | Skrutka M4×10 | 4 |
| 12 | Matica M4 | 4 |
| 13 | Skrutka M8×20 | 6 |
| 14 | Samolepiaca páska EPDM | 0,4 m |
Materiálová špecifikácia
Technická špecifikácia
| Parameter | Hodnota |
|---|---|
| Maximálna veľkosť FV panelov | 1052 mm |
| Uhol sklonu | 10° |
| Materiál uchytení | Nerezová oceľ 1.4016/H17 |
| Materiál rohovníkov 65×65 | Nerezová oceľ 1.4016/H17 |
| Materiál spojok a profilov | Hliník 6060 |
| Montážne profily | 40×40×1040 mm |
| Uchytenia – dĺžka | 1047 mm |
| Uchytenia – hrúbka | 5 mm |
| Tesnenie EPDM | 80 cm |
| Hmotnosť balenia | 6,75 kg |
| Rozmery balenia | 114 × 36 × 7 cm |
Použitie
Sada Balus 1 je určená na montáž na balkónové zábradlia. Predstavuje riešenie vhodné pre bytovú výstavbu a objekty, kde nie je možná montáž klasickej fotovoltaickej inštalácie na streche alebo na zemi. Všetky prvky sú vyrobené z antikoróznych materiálov, čo zaručuje dlhotrvajúce a bezpečné udržanie panelu vo vonkajších podmienkach.

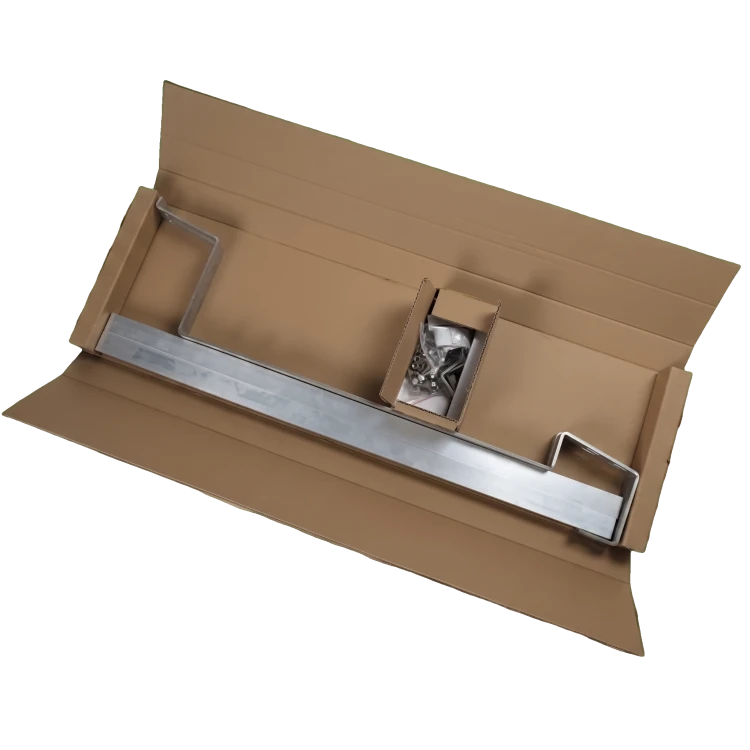

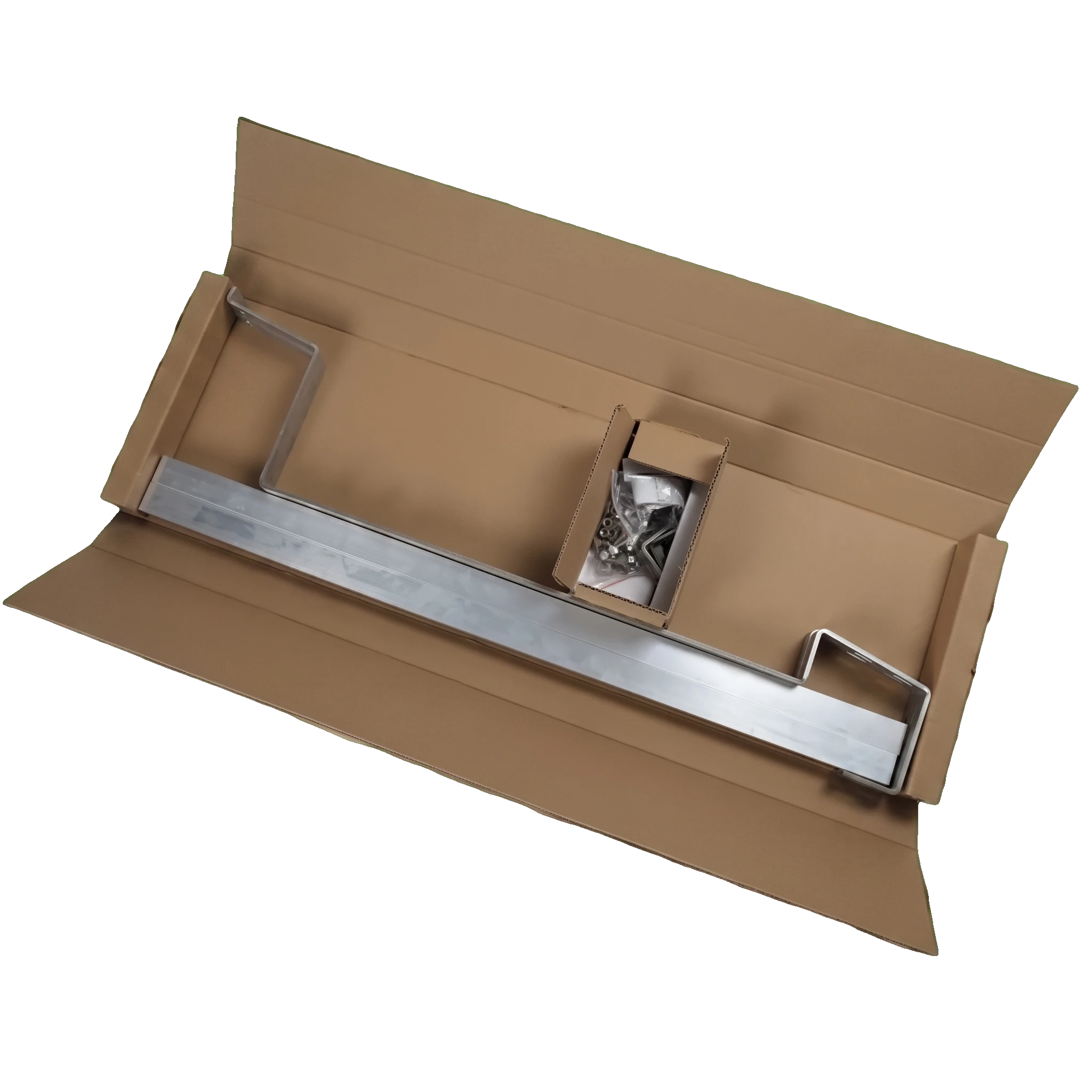

Balenie a logistika
Sada sa dodáva v kompaktnom kartónovom balení s rozmermi 114 × 36 × 7 cm a hmotnosťou 6,75 kg, čo zjednodušuje skladovanie a prepravu. Všetky montážne prvky — uchytenia, profily, spojky, skrutky a tesnenie — sú starostlivo zabalené v jednej zásielke.
