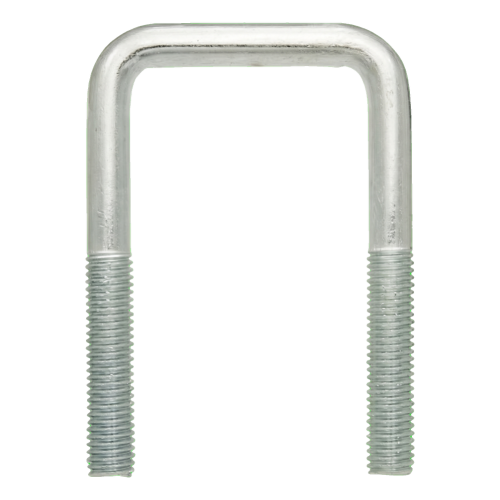

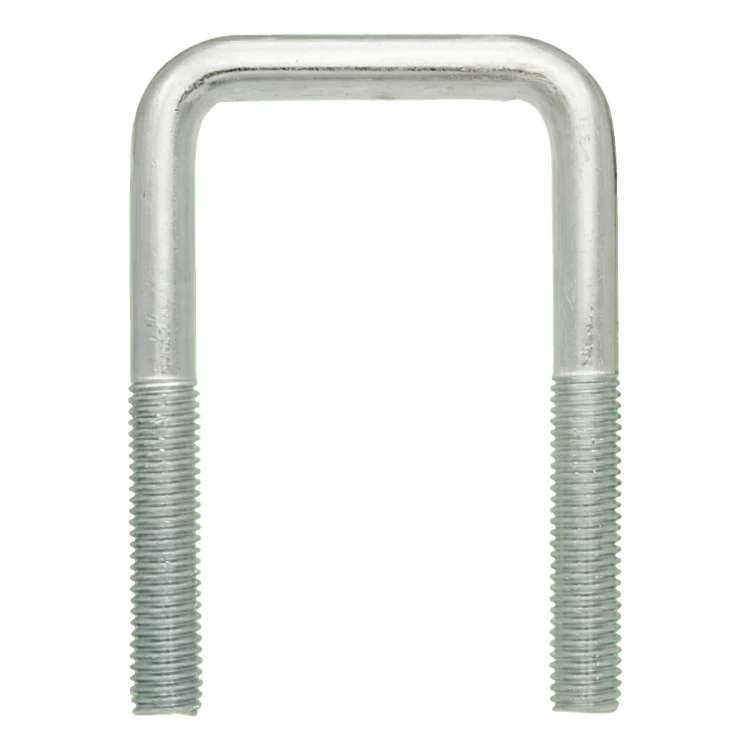

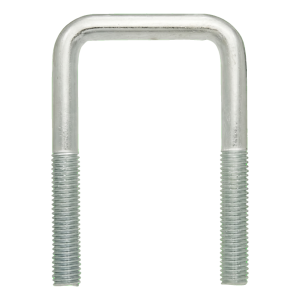

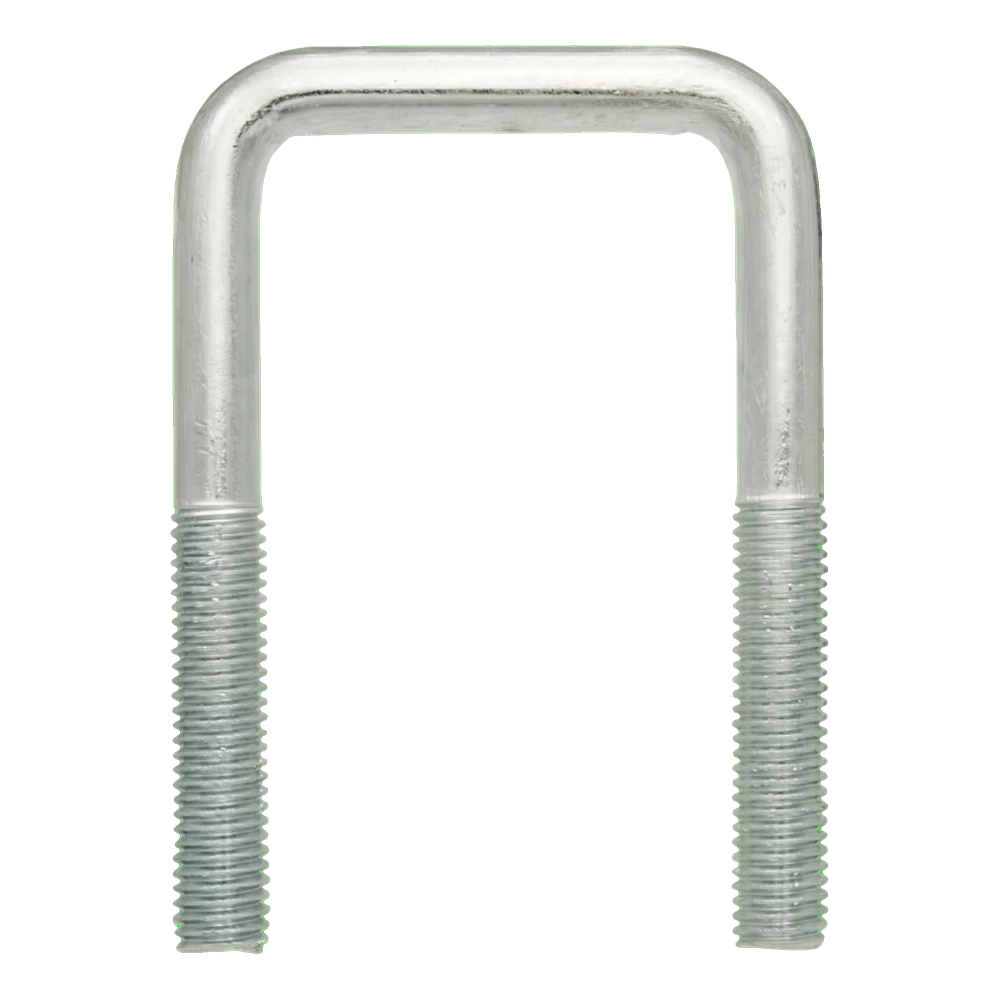

Strmeň trubkový hranatý (typ C) pozinkovaný M6 × 28 × 55 mm, na rúru 3/4"

Objímka typu C obdĺžnikového tvaru, z tyče so závitom na oboch koncoch – na upevňovanie rúr a profilov; pozinkované vyhotovenie

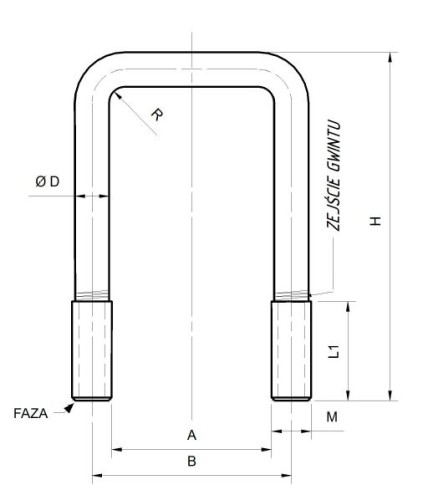

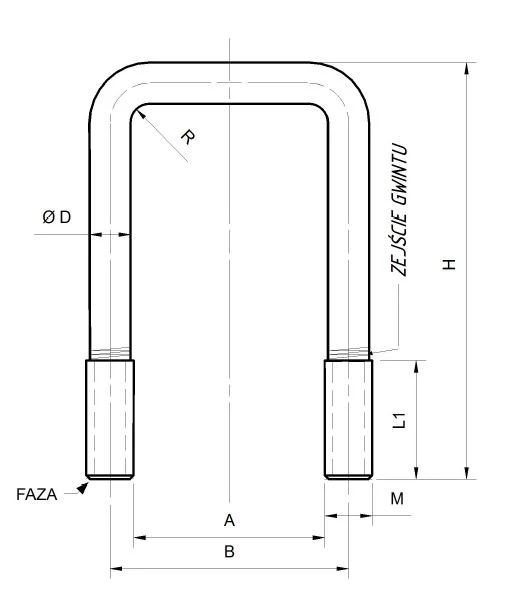

Otvoriť rozmerový výkres v plnej veľkosti

O produkte

Strmeň trubkový hranatý typu C je objímka obdĺžnikového tvaru vyrobená z tyče so závitom na oboch koncoch. Slúži na upevňovanie rúr a profilov, ako aj stožiarov a kruhových tyčí k nosníkom, stĺpom a konštrukciám.

Tento model je určený pre rúru veľkosti 3/4", pri výbere však skontrolujte jej vonkajší priemer. Vnútorný rozstup ramien A je 28 mm. Výška H je 55 mm a závit je M6. Ide o menovité hodnoty podľa rozmerového označenia výrobcu. Pri montáži prevlečte ramená cez otvory v podklade alebo v podložke pod strmeň rovnakej veľkosti. Matice M6 uťahujte striedavo na oboch stranách, kým objímka rovnomerne nedosadne na rúru.

Povlak: zinkový. Chráni oceľ pred koróziou v bežných podmienkach. Pri kontakte so soľou, chemikáliami alebo trvalou vlhkosťou vyberte vyhotovenie podľa podmienok expozície. Únosnosť upevnenia závisí od podkladu, rúry a uťahovacej sily – určuje ju projekt.

Rozmery

Materiál a povlak

Predajná jednotka

Výber a montáž

• ✓Vyberte strmeň podľa vonkajšieho priemeru rúry – vnútorný rozstup ramien je A = 28 mm.
• ✓Prevlečte ramená cez otvory v podklade alebo v podložke pod strmeň rovnakej veľkosti.
• ✓Matice M6 uťahujte striedavo na oboch stranách, kým objímka rovnomerne nedosadne na rúru.
