Strmeň rovný pozinkovaný 10 mm – závitový čap M10

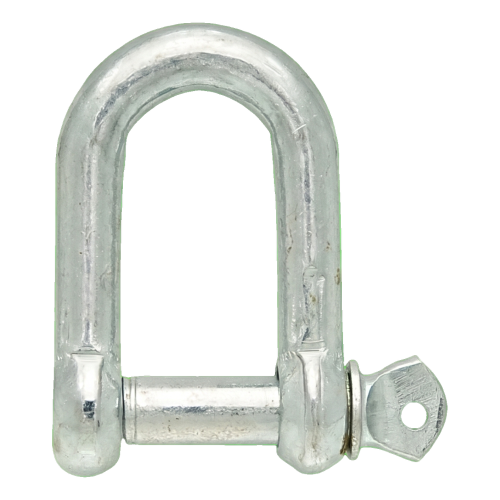

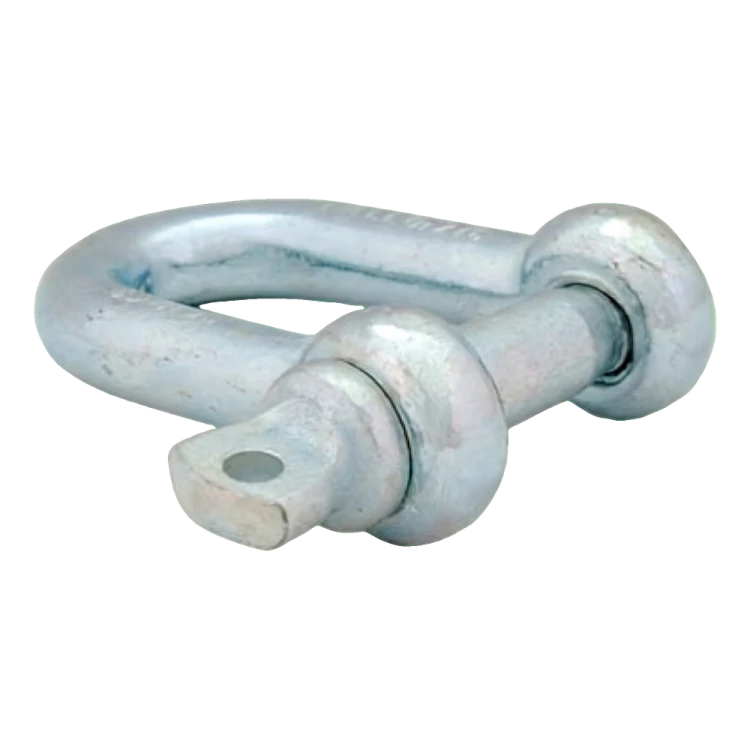

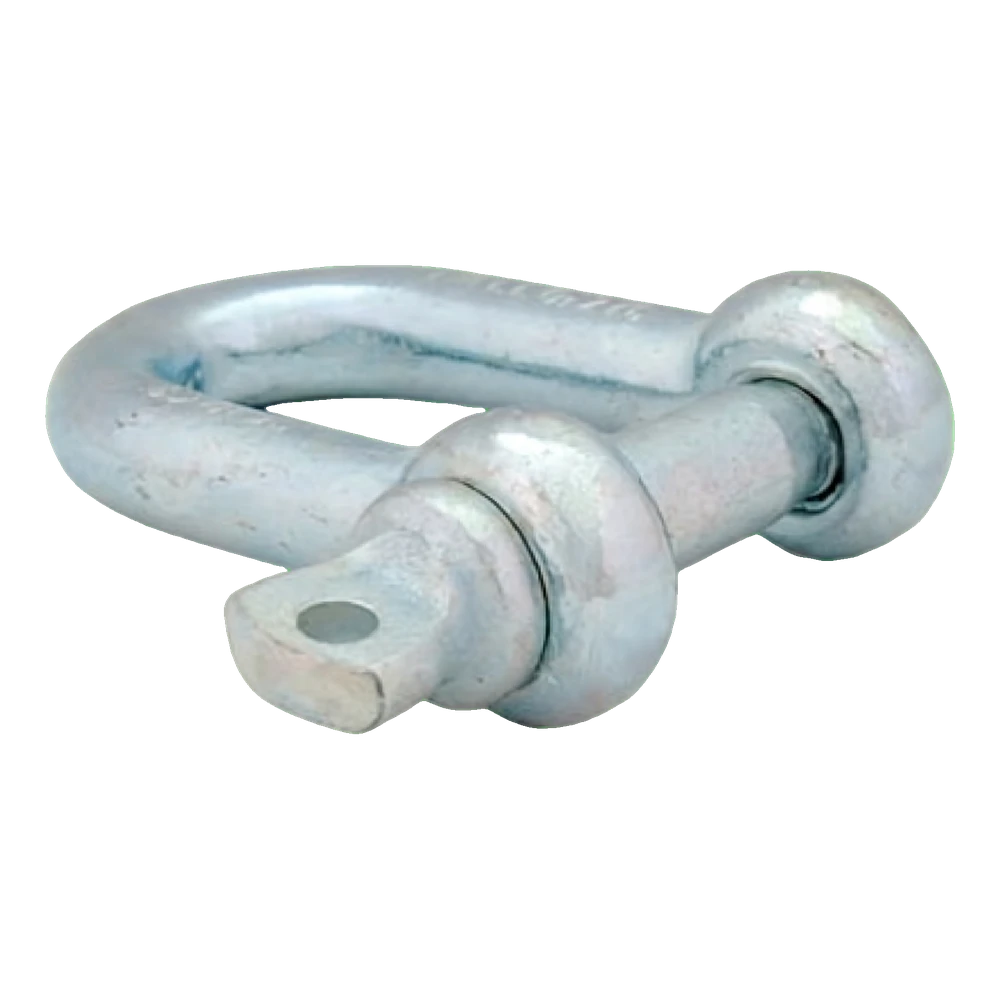

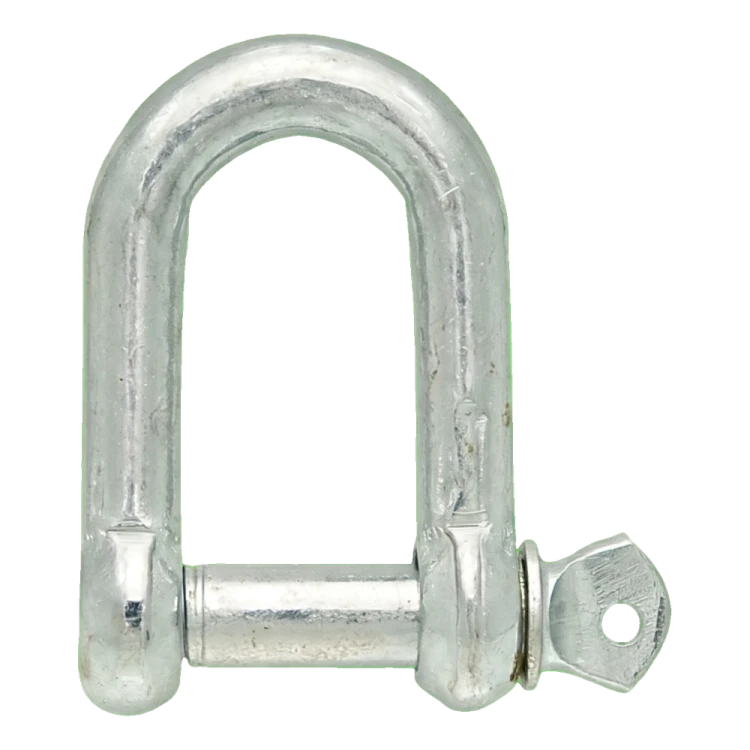

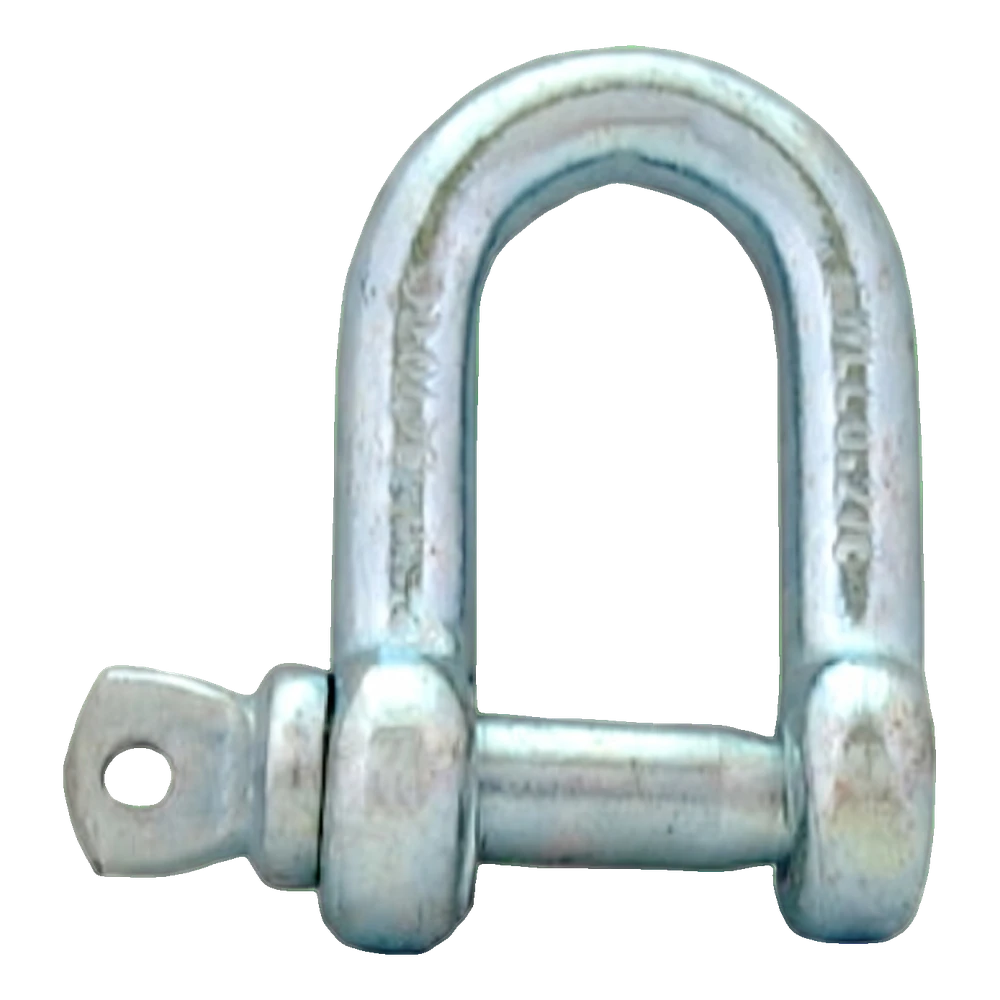

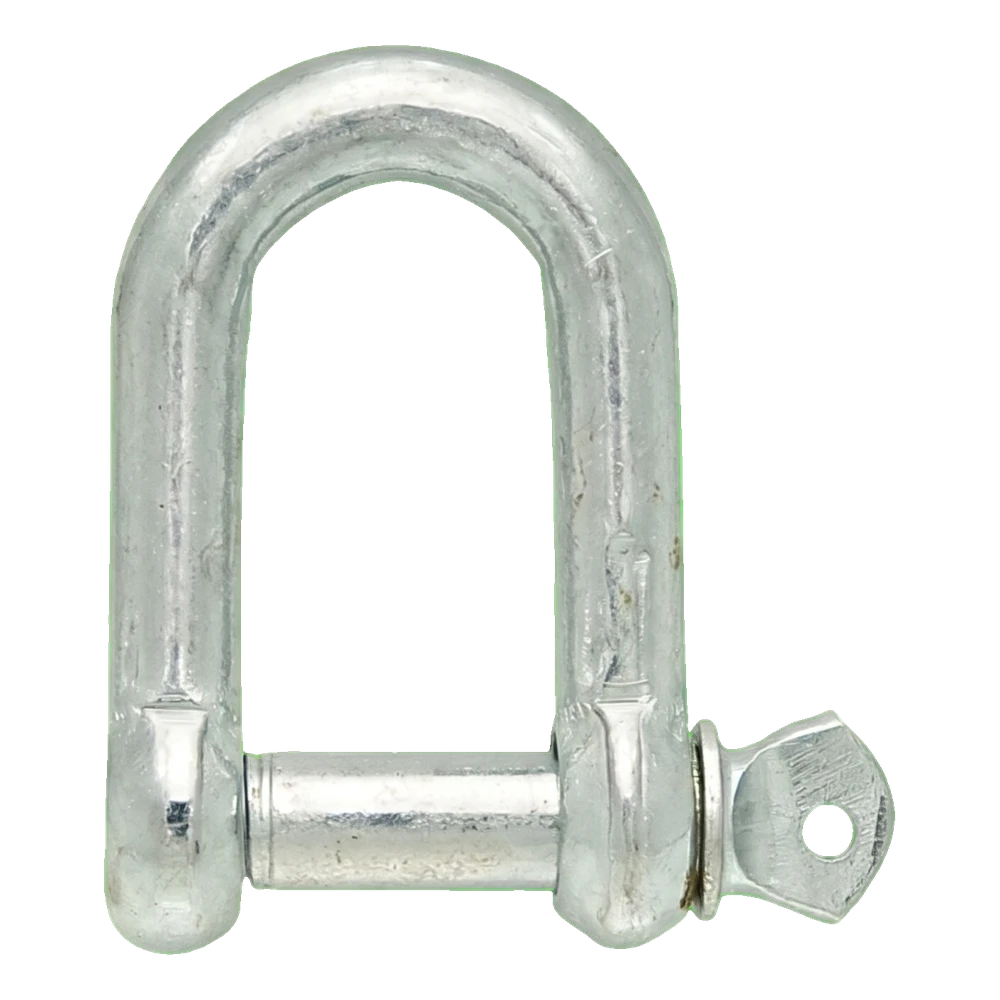

Strmeň rovný (podlhovastý) so skrutkovacím čapom na spájanie lán, reťazí a viazacích prostriedkov; pozinkovaná oceľ

Otvoriť rozmerový výkres v plnej veľkosti

O produkte

Strmeň rovný (podlhovastý) so skrutkovacím čapom slúži na spájanie lán, reťazí, viazacích prostriedkov, laniek s očnicou a úchytov. Zabezpečuje rozoberateľné spojenie.

Priemer čapu d je 10 mm a jeho závit je M10. Rozmer B označuje vnútornú šírku a H vnútornú výšku strmeňa. Svetlosť strmeňa je teda 20 × 40 mm; skontrolujte, či sa do nej spájané prvky zmestia. Ide o menovité hodnoty podľa katalógového listu výrobcu. Vyberte strmeň podľa zaťaženia – neprekračujte pracovné zaťaženie 320 kg. Čap zaskrutkujte až na doraz a pri trvalom spojení ho zaistite proti odskrutkovaniu, napríklad drôtom cez očko v hlave čapu.

Materiál: oceľ C10–C15. Povrchová úprava: zinkový. Zinkový povlak chráni oceľ pred koróziou v bežných podmienkach. Pri kontakte so soľou, chemikáliami alebo trvalou vlhkosťou zvoľte vyhotovenie zodpovedajúce podmienkam prostredia. Pracovné zaťaženie platí pre zaťaženie v smere osi strmeňa; bočné zaťaženie znižuje nosnosť. Medza pevnosti (zaťaženie pri pretrhnutí) 960 kg uvedená v katalógovom liste výrobcu nie je pracovným zaťažením. Strmeň nie je určený na zdvíhanie bremien nad ľuďmi ani na istenie osôb.

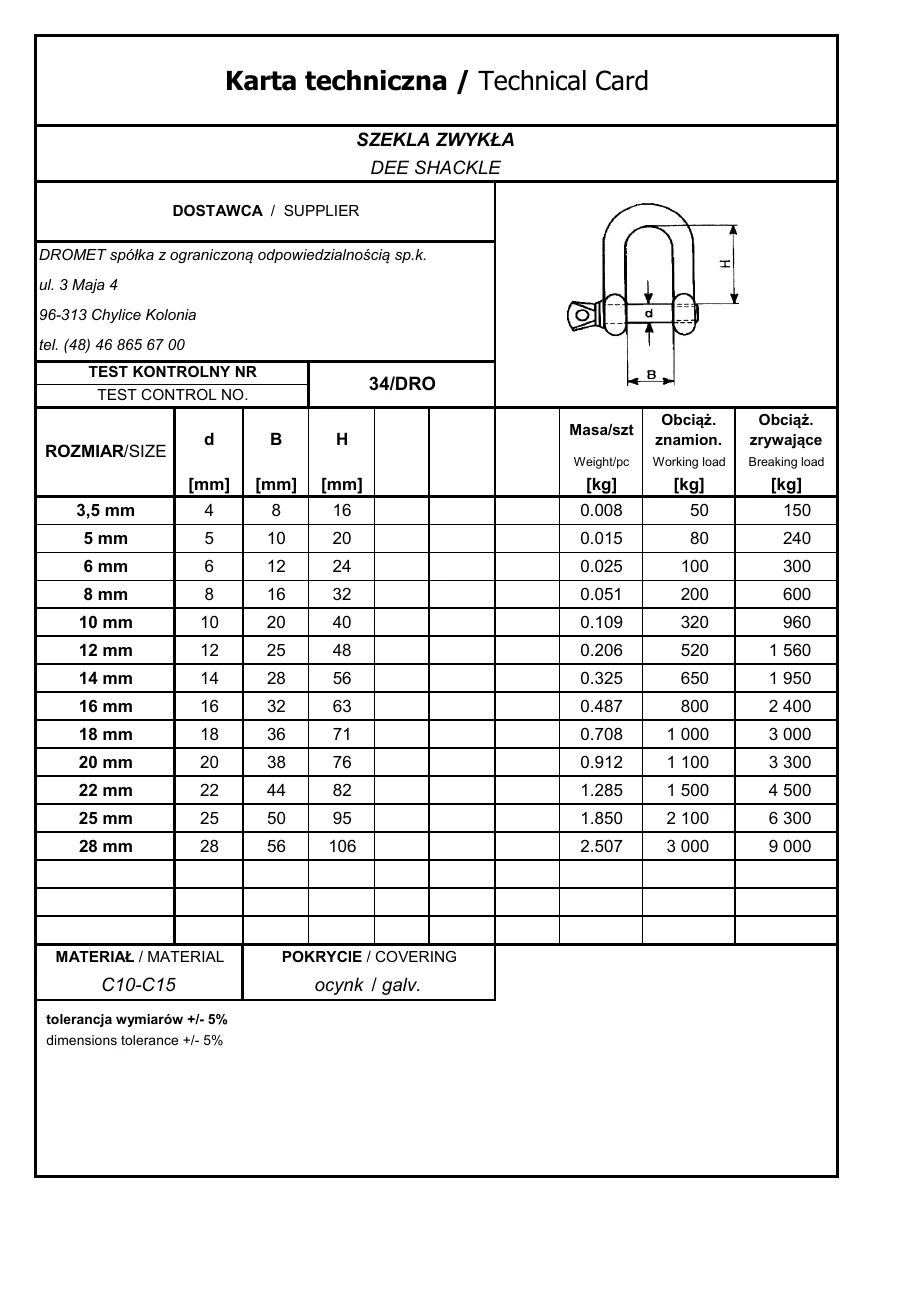

Rozmery podľa listu

Materiál a pevnosť

Predajná jednotka

Výber a montáž

• ✓Vyberte strmeň podľa zaťaženia – neprekračujte pracovné zaťaženie 320 kg.
• ✓Skontrolujte, či sa spájané prvky zmestia do svetlosti strmeňa B × H = 20 × 40 mm.
• ✓Čap zaskrutkujte až na doraz; pri trvalom spojení ho zaistite proti odskrutkovaniu (napr. drôtom cez očko v hlave čapu).
