Strmeň omega pozinkovaný 4,75 t – čap Ø22 mm, EN 13889

Kovaný strmeň s oblým oblúkom (omega) a skrutkovacím čapom – na spájanie viazacích prostriedkov, lán a reťazí; pozinkované telo

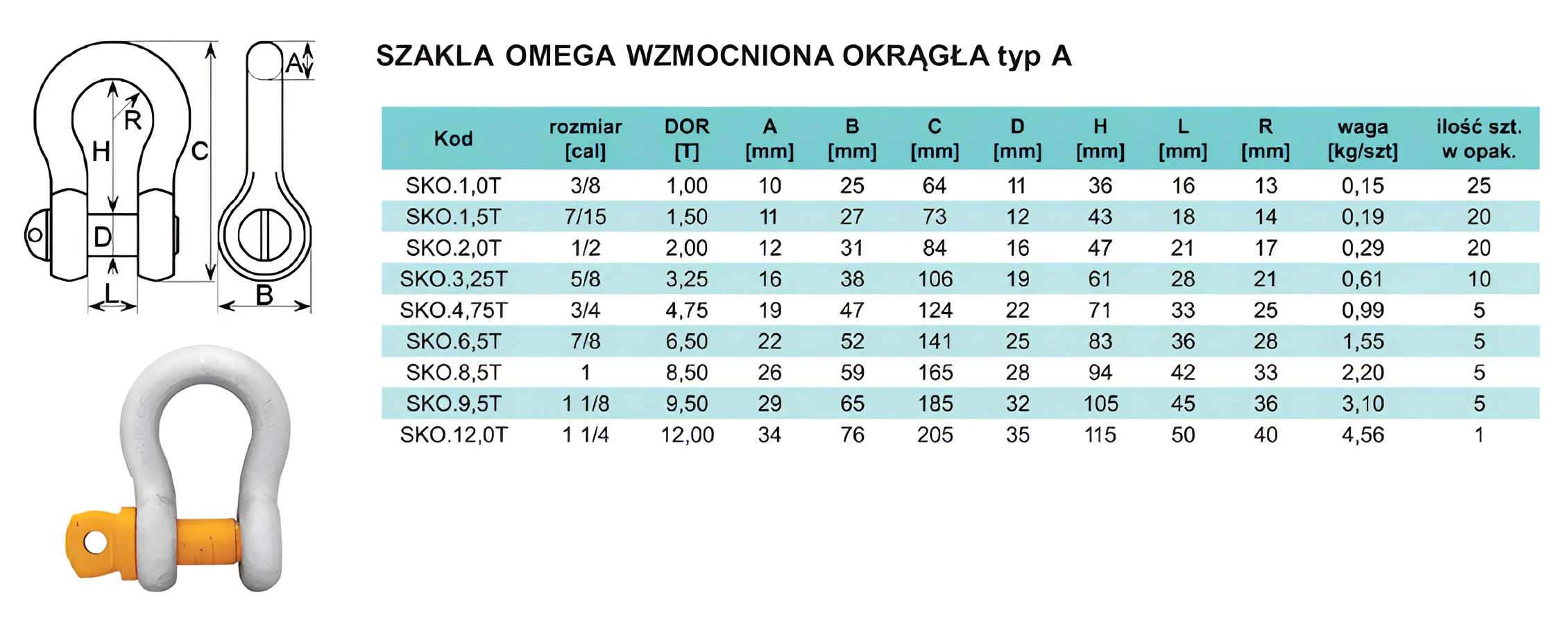

Otvoriť rozmerový výkres v plnej veľkosti

O produkte

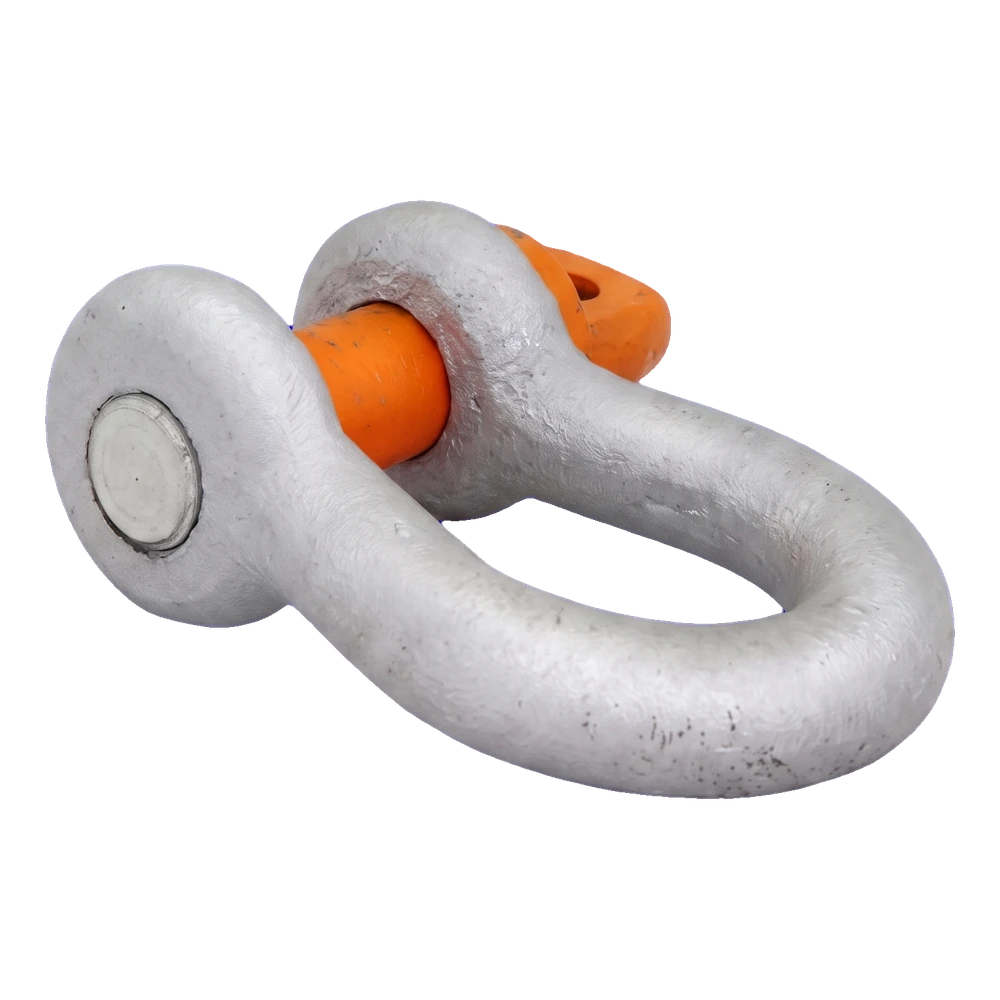

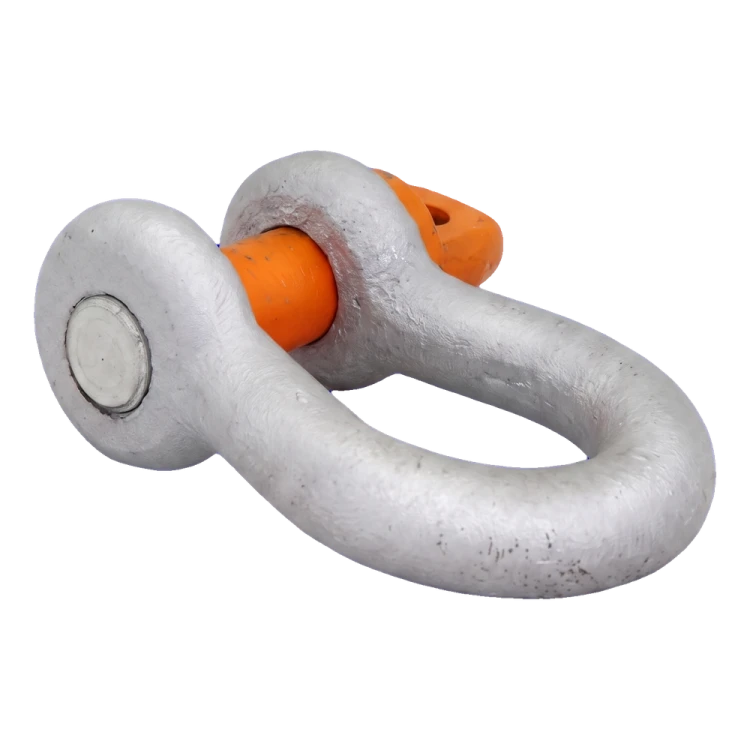

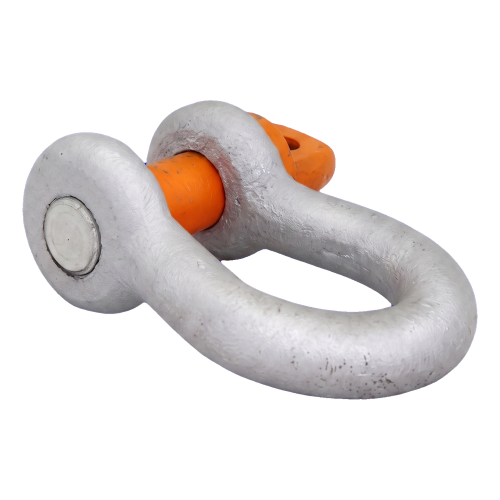

Kovaný strmeň omega slúži na spájanie viazacích prostriedkov, lán a reťazí. Má oblý oblúk a skrutkovací čap. Do oblúka sa zmestí niekoľko prvkov naraz.

Veľkosť v palcoch je 3/4". Priemer tyče oblúka je 19 mm a priemer čapu 22 mm. Vnútorné rozmery sú: vnútorný rozstup 33 mm, vnútorná výška 71 mm a vnútorný polomer oblúka 25 mm. Výška oka je 47 mm a celková výška 124 mm. Ide o menovité hodnoty podľa tabuľky rozmerov dodávateľa. Neprekračujte pracovné zaťaženie 4,75 t – platí pre zaťaženie v smere osi strmeňa. Pri viacerých viazacích prostriedkoch v oblúku zohľadnite uhol roztvorenia. Čap zaskrutkujte až na doraz a pri trvalom spojení ho zaistite proti odskrutkovaniu, napr. drôtom cez očko hlavy čapu.

Materiál: legovaná oceľ kovaná v zápustke, kalená a popúšťaná. Povrchová úprava: telo pozinkované, čap lakovaný. Zinkový povlak chráni oceľ pred koróziou v bežných podmienkach; pri kontakte so soľou, chemikáliami alebo trvalou vlhkosťou vyberte vyhotovenie podľa podmienok prostredia. Zaťaženie pri pretrhnutí 19 t nie je pracovným zaťažením; bezpečnostný súčiniteľ je 4:1. Norma: EN 13889 (zaťaženia, súčiniteľ a norma podľa údajov dodávateľa). Pred každým použitím skontrolujte strmeň a čap – nepoužívajte zdeformované, prasknuté prvky ani prvky s poškodeným závitom. Na zdvíhanie bremien používajte v súlade s predpismi a dokumentáciou príslušenstva.

Rozmery podľa tabuľky

Materiál a pevnosť

Predajná jednotka

Výber a montáž

• ✓Vyberte strmeň podľa zaťaženia – neprekračujte pracovné zaťaženie 4,75 t.
• ✓Pri viacerých viazacích prostriedkoch v oblúku zohľadnite uhol roztvorenia – pracovné zaťaženie platí pre zaťaženie v smere osi strmeňa.
• ✓Čap zaskrutkujte až na doraz; pri trvalom spojení ho zaistite proti odskrutkovaniu (napr. drôtom cez očko v hlave čapu).
