Stredná svorka H11 L50 nízka Hliník 6060
Zanechať spätnú väzbu k produktu

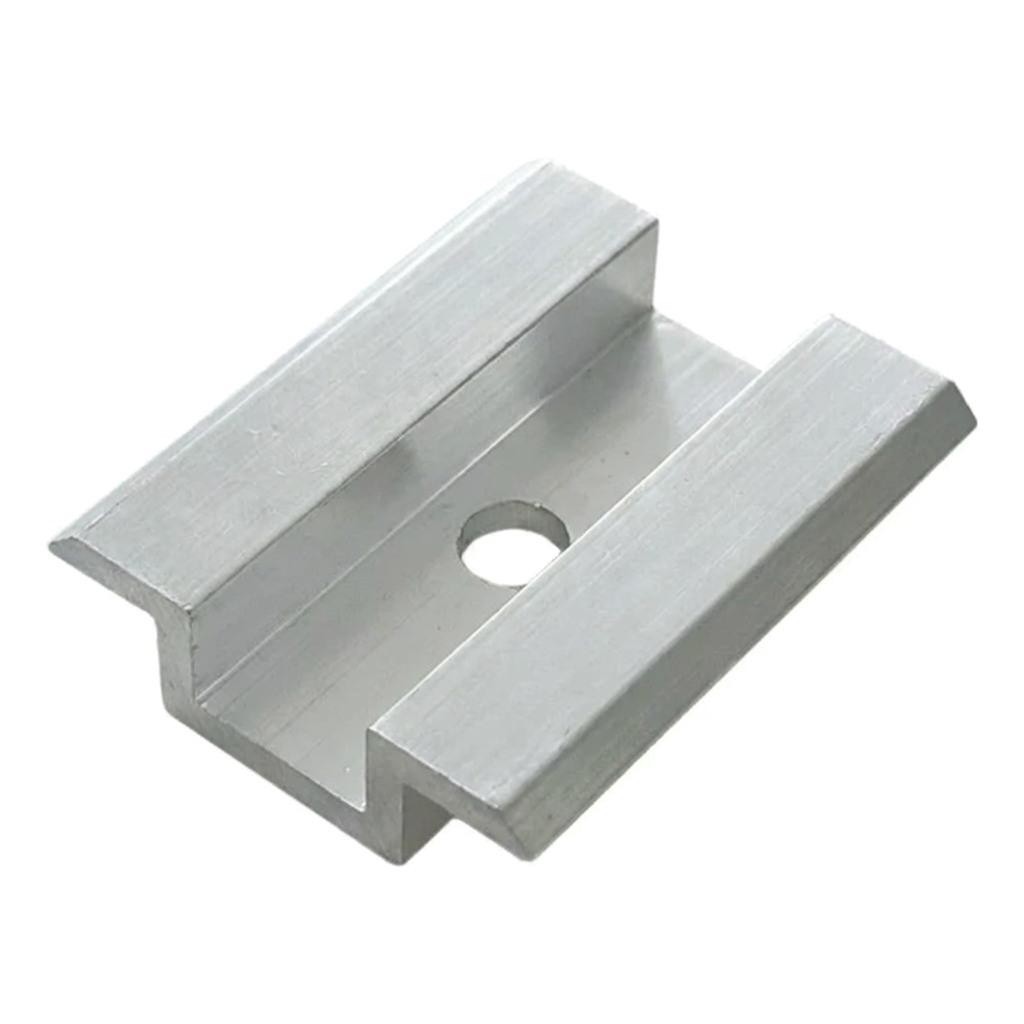

Stredná svorka na upevnenie dvoch PV modulov, vyrobená z hliníka 6063/T66. Hrúbka 3 mm, otvor Ø 8,5 mm pre skrutku M8, šírka 25 mm. Surový povrch, protišmykové drážky.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 000-186
Vlastnosti produktu
[PIM] Klemy #34
- Typ svorky Stredná
- Farba Strieborná
- Uzemňovací kolík Nie
- Príslušenstvo Bez príslušenstva
Popis
Stredná nízka svorka H11 – hliník 6063/T66
Stredná nízka svorka H11 na upevnenie dvoch susedných fotovoltaických modulov na montážnom profile. Nízky profil umožňuje použitie s panelmi s tenkými rámikmi, čím zaisťuje spoľahlivý a stabilný pritlak.
Svorka je vyrobená z hliníka 6063/T66 v prirodzenej striebornej farbe (surová). Táto zliatina sa vyznačuje vysokou odolnosťou voči korózii a vynikajúcimi mechanickými vlastnosťami, čo zaručuje dlhoročnú životnosť inštalácie.
Montáž je rýchla a intuitívna — vložka (T-profil alebo s guľôčkou) sa umiestni do drážky profilu a utiahnutím skrutky sa oba panely pritlačia k montážnej lište. Zúbky na oboch stranách svorky zachytia rámiky modulov a účinne ich zabezpečia pred posunutím.

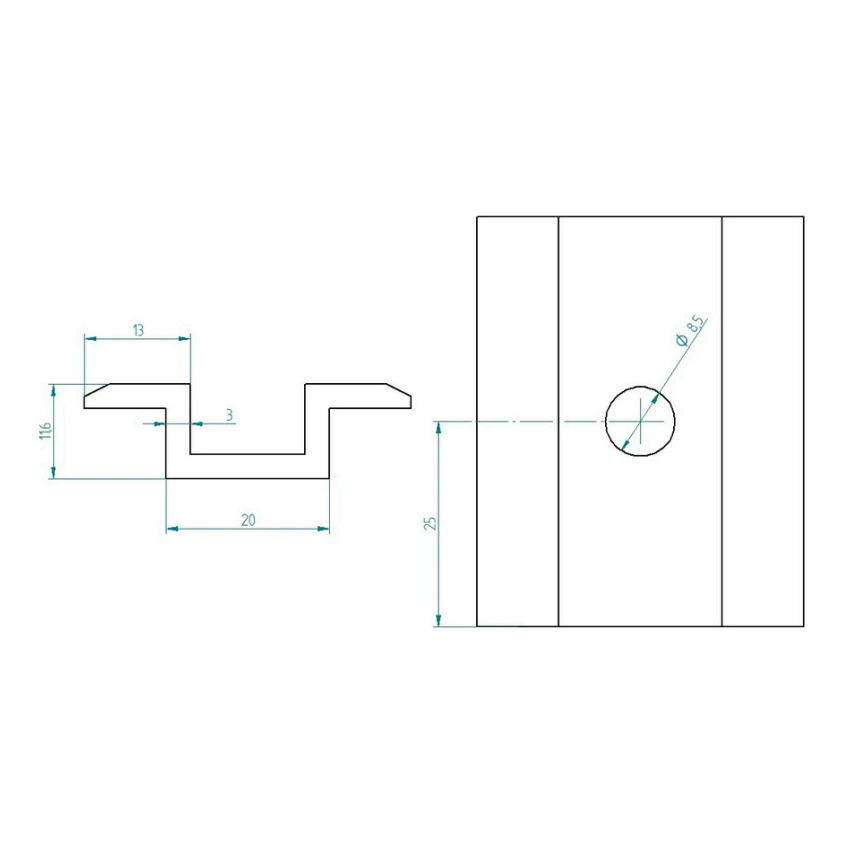

Rozmery svorky: šírka 25 mm, výška 11,6 mm, šírka drážky 13 mm, otvor Ø 8,5 mm. Kompaktné rozmery a nízka hmotnosť uľahčujú dopravu aj montáž na streche.
Technické parametre
- Materiál: hliník 6063/T66
- Povrchová úprava: surová (strieborná farba)
- Hrúbka: 3 mm
- Výška: 11,6 mm
- Montážny otvor: Ø 8,5 mm (pre skrutku M8)
- Použitie: ploché aj šikmé strechy
Svorka je kompatibilná s profilmi pre šesťhrannú skrutku, profilmi s T-drážkou a trapézovými mostíkmi. Dĺžka skrutky sa volí rovnako ako pri bočnej svorke, pričom sa pripočíta 15 mm.
Upozornenie: utahovací moment je potrebné zvoliť v súlade s pokynmi výrobcu fotovoltaických panelov.
