Stĺpik zábradlia koncový ľavý 40x40x1060/1100mm 2 držiaky na sklo

Prejsť na spätnú väzbu k produktu

Stĺpik zábradlia koncový ľavý z nerezovej ocele AISI 304, profil 40×40 mm, povrchová úprava satina. Komplet s 2 držiakmi na sklo, krytkou a spojovačom madla.

Prejsť na úplný opis
vr. DPH bez DPH
Cena 39,45 €
vrátane 23% DPH

Náklady na dopravu nie sú zahrnuté v cene.

Dostupnosť:
Dočasne nedostupné
Nedostupné

Vlastnosti produktu

[PIM] Cat 134 #134

  • Materiál AISI 304
  • Povrchová úprava Satén
  • Montážny systém Plochý

Popis

Stĺpik zábradlia koncový ľavý 40×40 mm z nerezovej ocele – 2 držiaky na sklo

Stĺpik zábradlia koncový ľavý vyrobený z vysokokvalitnej nerezovej ocele AISI 304, určený na výstavbu sklených zábradlí — balkónových a schodiskových. Štvorcový profil 40×40×2 mm s brúsenou povrchovou úpravou v farbe satina zabezpečuje estetický, moderný vzhľad a vysokú odolnosť proti korózii. Stĺpik sa dodáva v komplете s držiakmi na sklo, krytkou a spojovačom — pripravený na rýchlu montáž na stavbe.

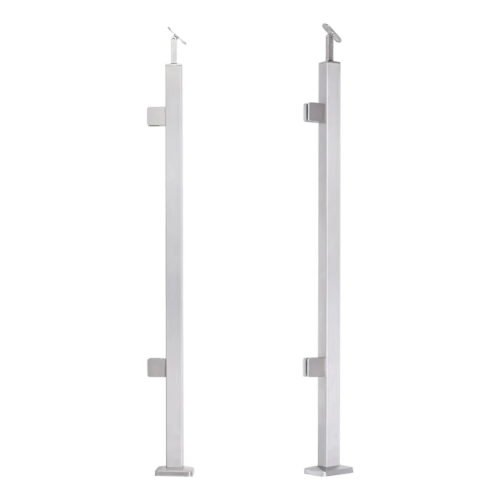

Stĺpik zábradlia koncový ľavý z nerezovej ocele – pohľad spredu a zozadu
Stĺpik zábradlia koncový ľavý z nerezovej ocele – pohľad spredu a zozadu

Univerzálne použitie a jednoduchá montáž

Stĺpik je univerzálnym riešením pre zábradlia s celkovou výškou vrátane madla 1100 mm. Podpora madla nie je natrvalo prilepená — na jej upevnenie je potrebné použiť anaeróbne lepidlo na nerezovú oceľ. Takéto riešenie dáva plnú voľnosť pri montáži: nastavenie stĺpika sa dá prispôsobiť podmienkam na stavbe a v prípade nerovností podlahy sa dá stĺpik skrátiť na požadovanú dĺžku. Súprava obsahuje gumičky pod sklo 8 mm — v prípade použitia skla inej hrúbky stačí vybrať vhodnú veľkosť tesnení.

Obsah súpravy

  • Stĺpik z nerezovej ocele 40×40×1060 mm
  • Držiaky na sklo — 2 kusy
  • Krytka základne
  • Spojovač stĺpika (podpora madla)
  • Gumičky pod sklo 8 mm

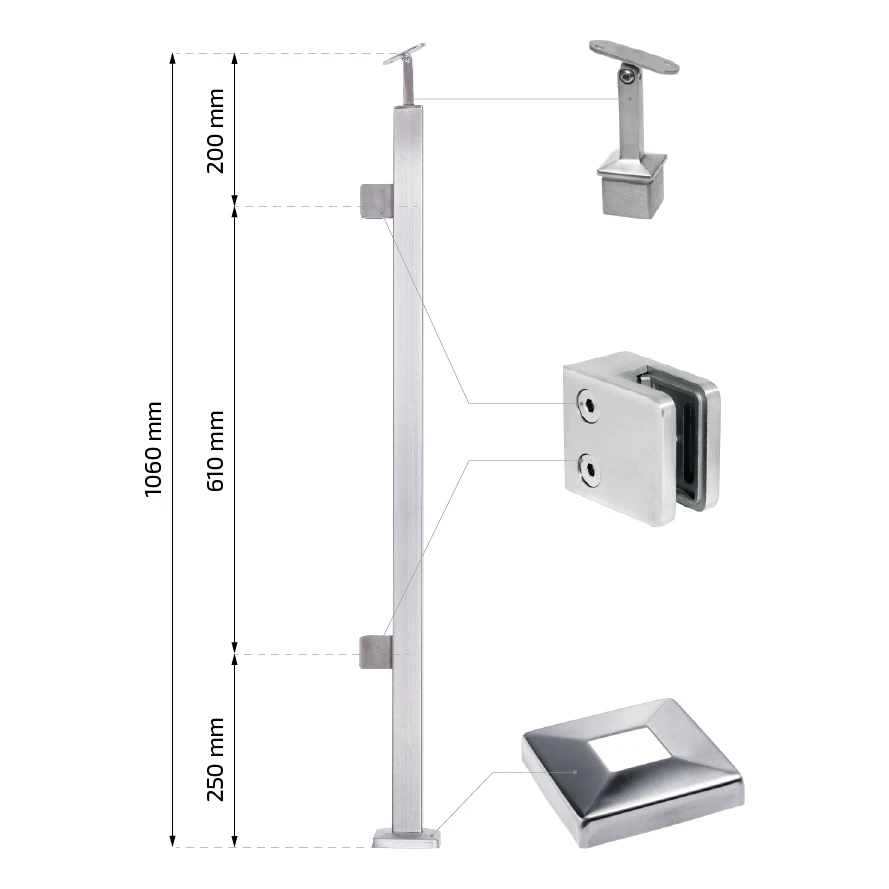

Prvky súpravy stĺpika zábradlia – držiak na sklo, gumičky, spojovač madla, krytka
Prvky súpravy stĺpika zábradlia – držiak na sklo, gumičky, spojovač madla, krytka

Rozmery stĺpika

Montážna schéma stĺpika s označením rozmerov a komponentov
Montážna schéma stĺpika s označením rozmerov a komponentov
  • Profil rúry: □ 40×40×2 mm
  • Výška rúry stĺpika: 1060 mm
  • Celková výška (s podporou madla): 1100 mm
  • Výška konzoly madla: 79 mm
  • Vzdialenosť od vrchu k prvému držiaku: 200 mm
  • Rozstup držiakov na sklo: 610 mm
  • Vzdialenosť od základne k dolnému držiaku: 250 mm
  • Montážne otvory držiakov: 2× M8
  • Hmotnosť: 3,92 kg

Rozmery komponentov

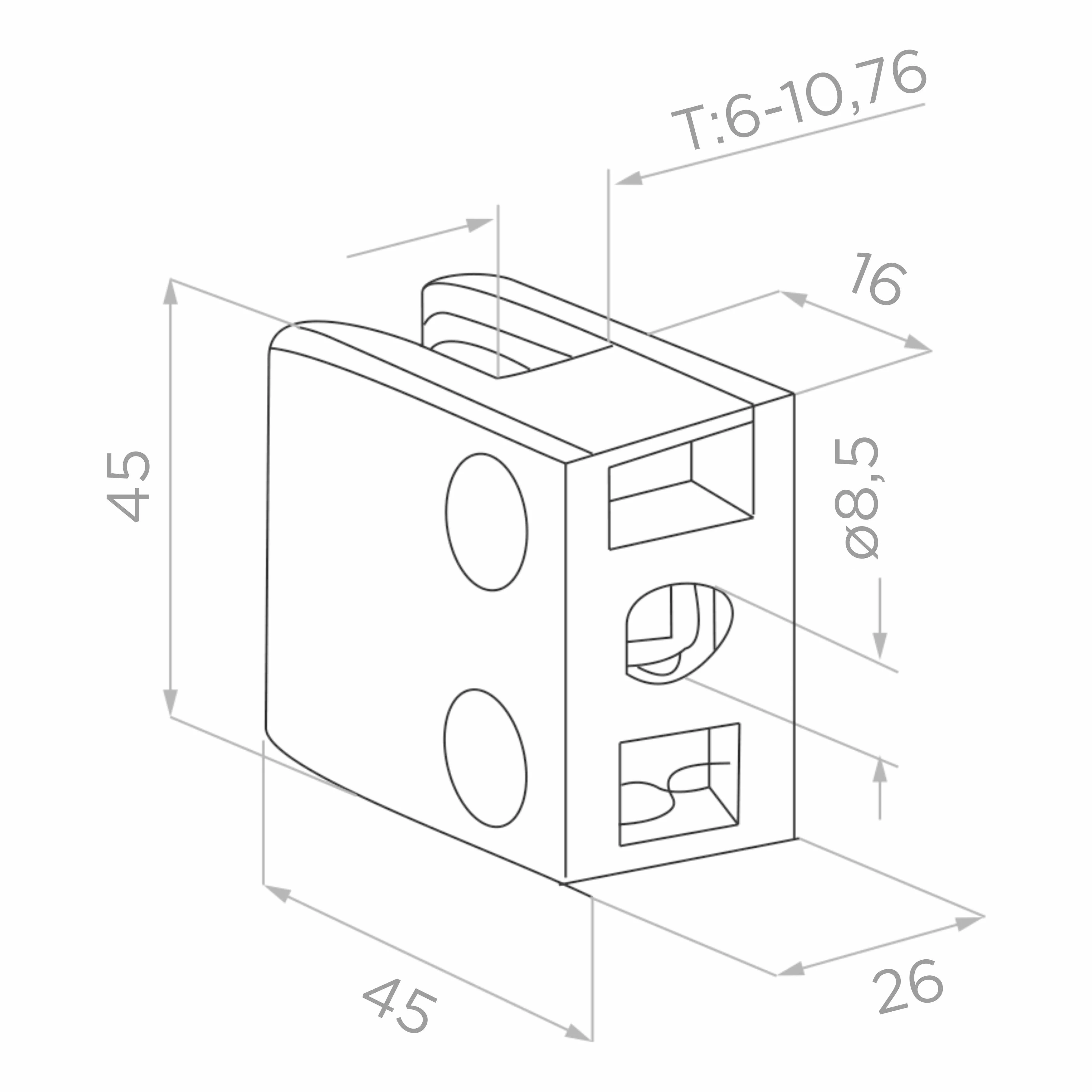

Rozmerový výkres držiaka na sklo 45×45×26 mm
Rozmerový výkres držiaka na sklo 45×45×26 mm

Držiak na sklo:

  • Rozmery: 45×45×26 mm
  • Priemer montážneho otvoru: ø 8,5 mm
  • Podporovaná hrúbka skla: 6–10,76 mm

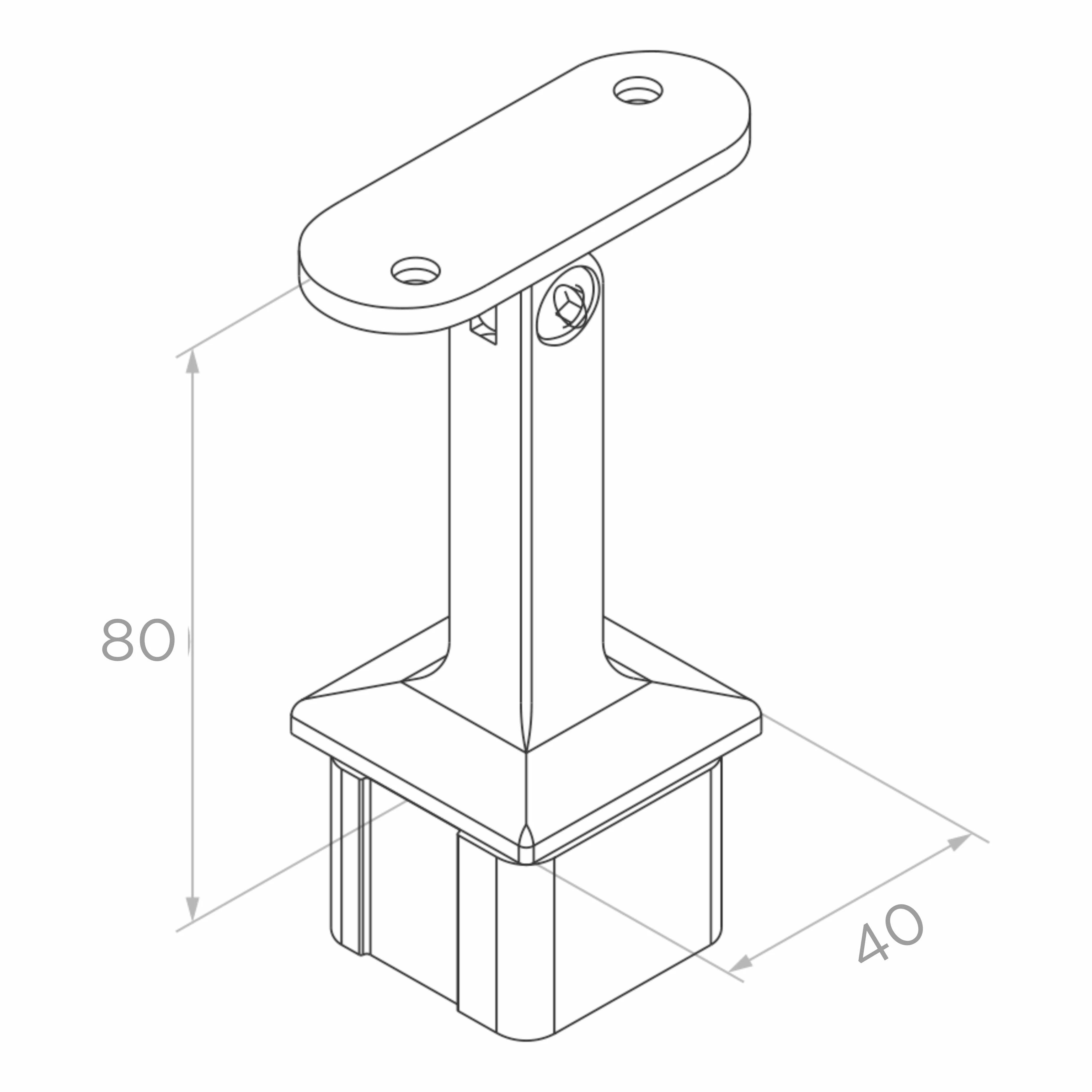

Rozmerový výkres podpory madla – výška 80 mm, základňa 40 mm
Rozmerový výkres podpory madla – výška 80 mm, základňa 40 mm

Podpora madla (spojovač):

  • Výška: 80 mm
  • Šírka základne: 40 mm
  • Nastaviteľný uhol sklonu

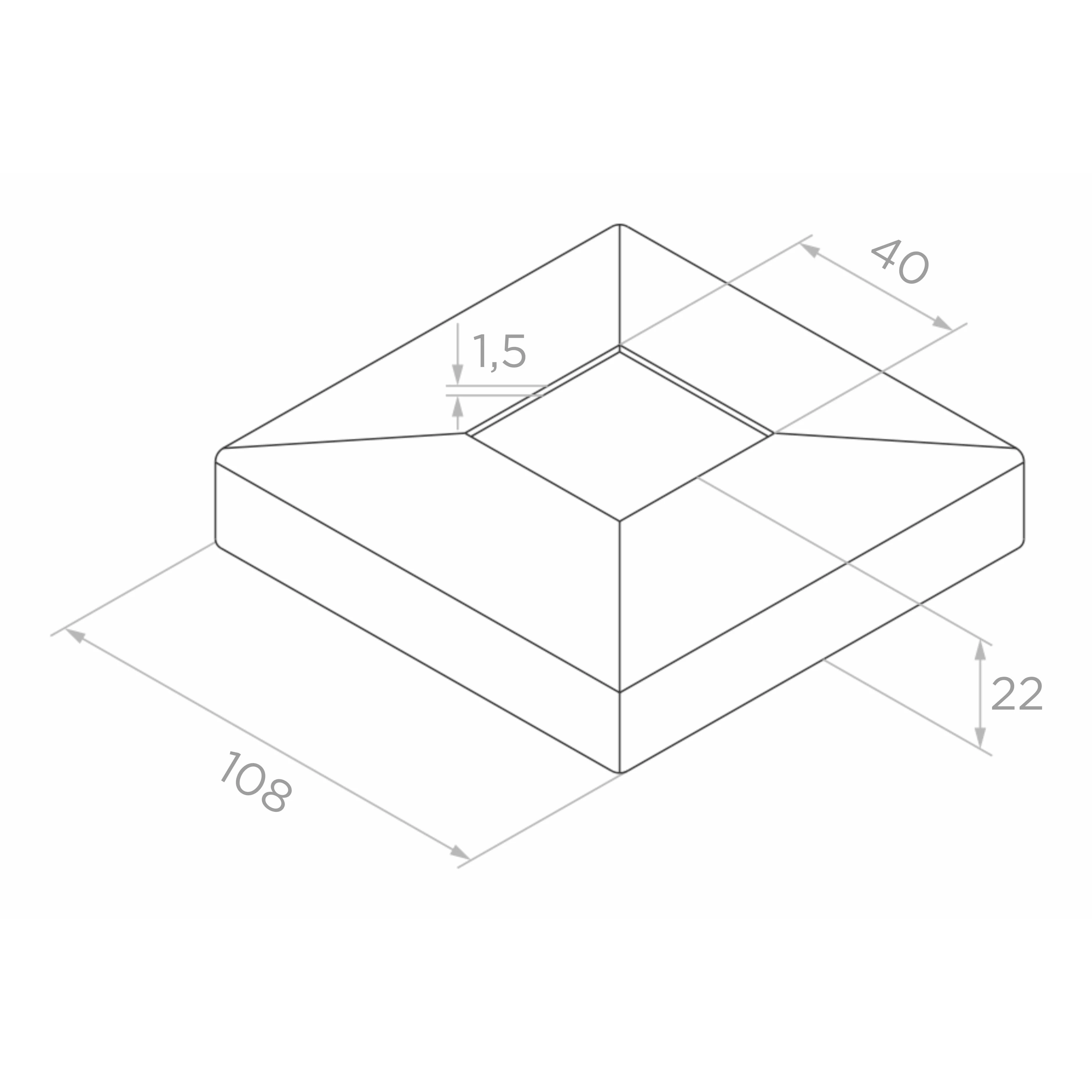

Rozmerový výkres krytky 108×108×22 mm
Rozmerový výkres krytky 108×108×22 mm

Krytka základne:

  • Vonkajšie rozmery: 108×108 mm
  • Vnútorný otvor: 40×40 mm
  • Výška: 22 mm
  • Hrúbka materiálu: 1,5 mm

Technické údaje

  • Materiál: nerezová oceľ AISI 304
  • Povrchová úprava: brúsená (satina)
  • Farba: satina
  • Typ stĺpika: koncový ľavý
  • EAN: 5903313202244

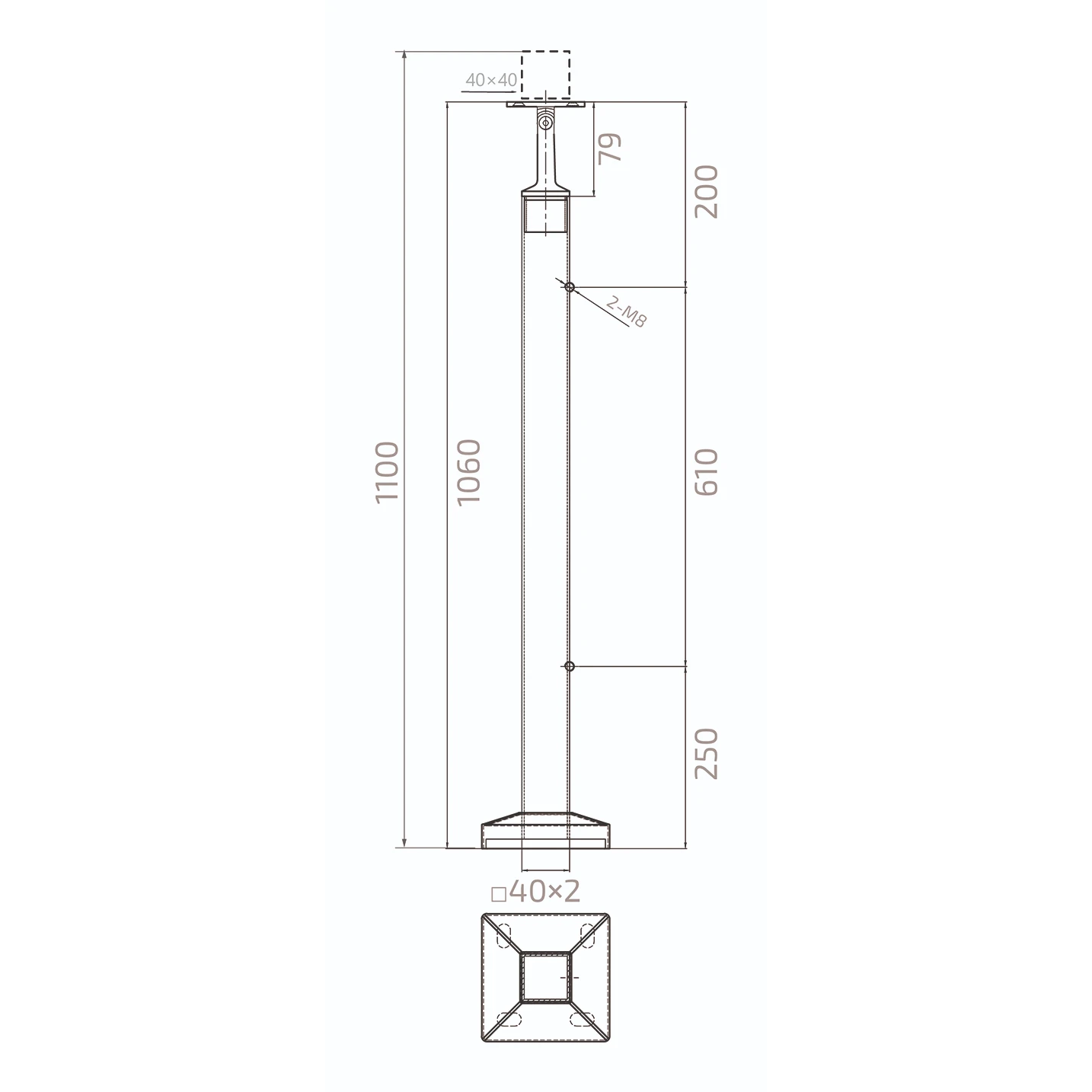

Technický výkres stĺpika zábradlia s úplnými rozmermi a prierezom základne
Technický výkres stĺpika zábradlia s úplnými rozmermi a prierezom základne

Montážne informácie

Stĺpik sa pripevňuje k podkladu pomocou montážnej pätky. Krytka zakryje miesto upevnenia a zabezpečí estetické dokončenie. Držiaky na sklo majú montážne otvory ø 8,5 mm a pripevňujú sa k stĺpiku pomocou skrutiek M8. Podpora madla je vybavená nastavením uhla sklonu, čo uľahčuje prispôsobenie schodiskovým zábradliam. Vďaka brúsenej úprave z nerezovej ocele AISI 304 sa stĺpik hodí tak na vnútorné, ako aj vonkajšie použitie.
