Spojka plotového dielca na priskrutkovanie H80 pozinkovaná
Zanechať spätnú väzbu k produktu
Spojka plotového dielca PSG z pozinkovanej ocele, výška 80 mm. Montážna doska 80x25 mm, hrúbka 3 mm, rameno 30 mm s vyložením 36 mm. Otvory Ø 8,8 mm a podlhovasté 30x4 mm a 20x9 mm. Hmotnosť 0,06 kg. Na uchytenie dielcov k stĺpikom.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Kód produktu: 000-652
Vlastnosti produktu
[PIM] obejmy #164
- Farba Pozinkovaný
Popis
Spojka plotového dielca na priskrutkovanie, pozinkovaná oceľ 80 mm

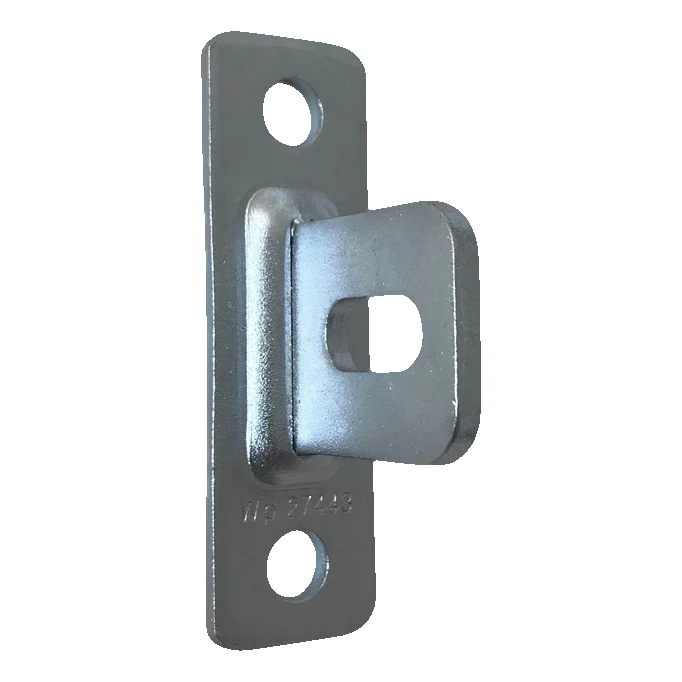

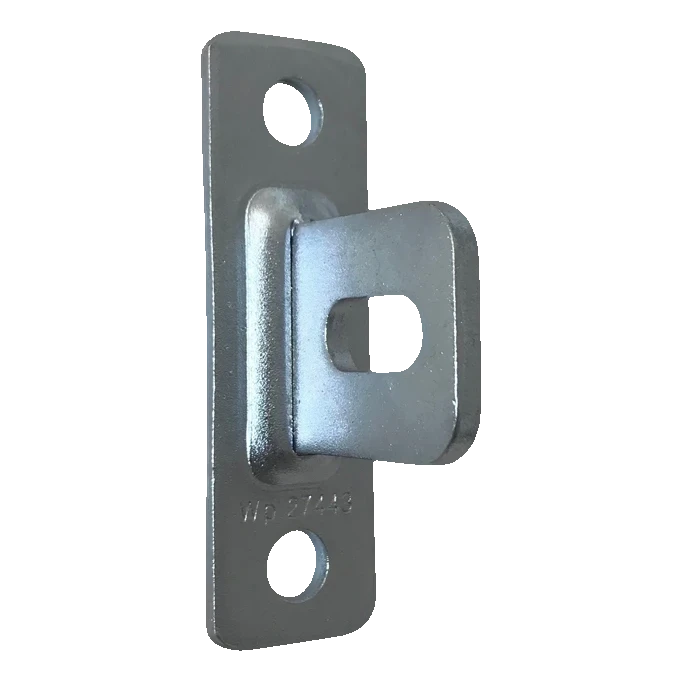

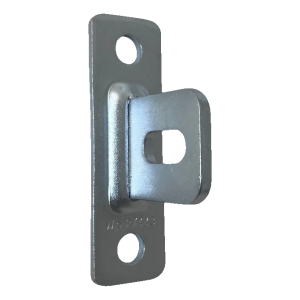

Spojka plotového dielca na priskrutkovanie značky PSG je pevný montážny element slúžiaci na trvalé spojenie plotového dielca so stĺpikom. Vyrobený z pozinkovanej ocele, zabezpečuje vysokú odolnosť proti korózii a dlhoročnú trvanlivosť v exteriérových podmienkach — bez potreby dodatočnej protikoróznej ochrany.
Konštrukcia spojky sa skladá z plochej montážnej dosky s otvormi na priskrutkovanie k stĺpiku a kolmo vystupujúceho ramena (tzv. fazuľka) s podlhovastým otvorom, do ktorého vchádza skrutka uchycujúca dielec. Vďaka podlhovastým (fazuľkovým) otvorom na doske aj na ramene získavate možnosť regulácie polohy dielca vzhľadom na stĺpik — čo významne uľahčuje montáž a kompenzáciu nerovností terénu.
Spojka je univerzálnym riešením používaným v plotových panelových a dielcových systémoch. Osvedčí sa pri montáži plotov na okrúhle aj štvorcové stĺpiky. Nízka hmotnosť (60 g) a kompaktné rozmery uľahčujú prepravu a skladovanie aj veľkých partií.

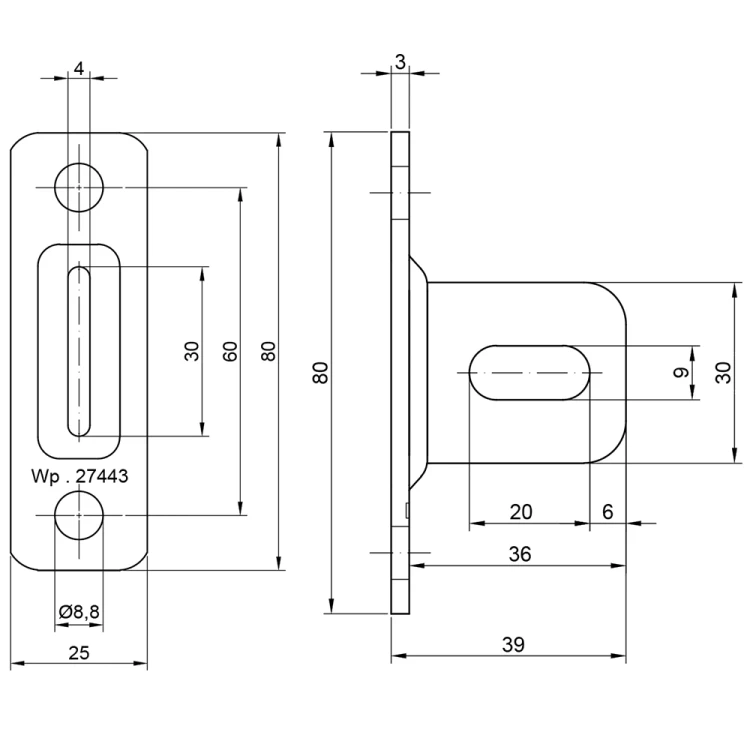

Rozmery a technické parametre
Montážna doska:
- Výška: 80 mm
- Šírka: 25 mm
- Hrúbka plechu: 3 mm
- Okrúhle montážne otvory: Ø 8,8 mm (2 ks)
- Rozstup okrúhlych otvorov: 60 mm
- Podlhovastý otvor (fazuľkový): 30 × 4 mm
Rameno (fazuľka):
- Výška ramena: 30 mm
- Vyloženie od dosky: 36 mm
- Celková hĺbka (s doskou): 39 mm
- Hrúbka: 4 mm
- Podlhovastý otvor: 20 × 9 mm
Všeobecné údaje:
- Materiál: pozinkovaná oceľ
- Hmotnosť: 0,06 kg
- Výrobca: PSG
- EAN: 99917869
Spôsob montáže

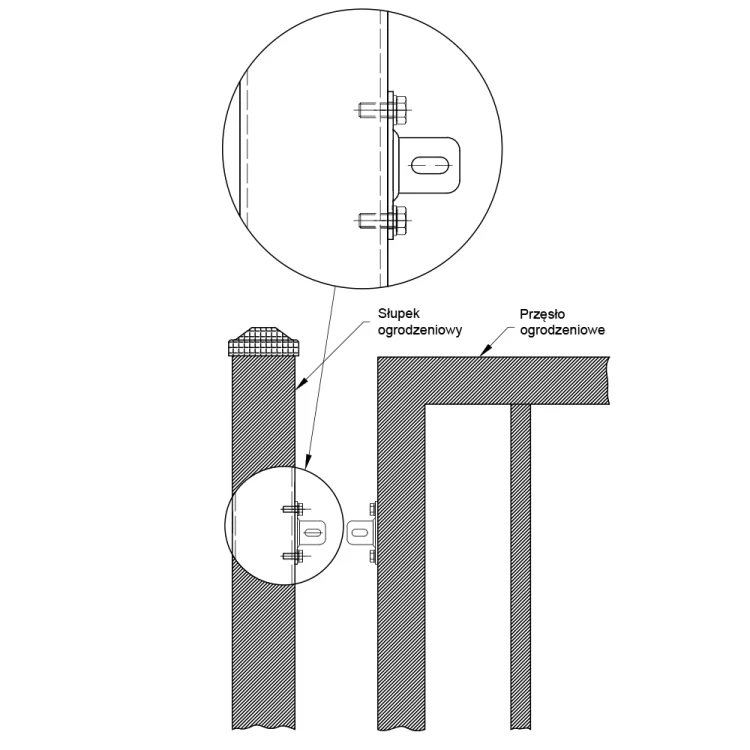

Spojka sa montuje priskrutkovaním dosky k plotovému stĺpiku pomocou skrutiek prechádzajúcich okrúhlymi otvormi (Ø 8,8 mm). Následne sa plotový dielec uchytí k ramenu (fazuľke) — skrutka prechádza podlhovastým otvorom v ramene a spája sa s elementom dielca. Fazuľkové otvory umožňujú presnú reguláciu pozície vo zvislom smere (na doske) aj v vodorovnom smere (na ramene), čo umožňuje kompenzáciu montážnych tolerancií a zabezpečuje rovnomerné rozloženie dielcov na celej dĺžke plota.
