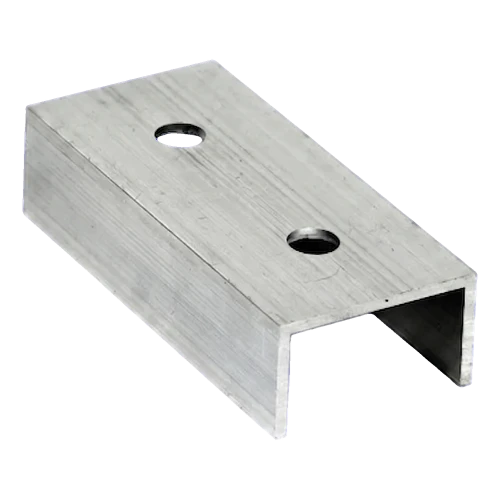

Spojka montážneho hliníkového profilu FV 100 mm – profil U 25×45×25

Dostupnosť: Na sklade (veľké množstvo)

Doručenie do: 6 Pracovných dní

Hmotnosť: 0.06 kg

Cena/ ks.: 0,61 € 0.61

vrátane 23% DPH, bez nákladov na dopravu

Cena bez DPH/ ks.: (0,50 €)

bez 23% DPH, bez nákladov na dopravu

* Možnosti balenia:

množstvo ks.

Spolu:

produkt nedostupný

pridať do zoznamu želaní

* - Povinné pole

Hodnotenie:

3.81482

Predajca: -

Kód produktu: PV-18-01

odporučiť priateľovi

Popis

Spojka montážneho hliníkového profilu FV 100 mm – profil U 25×45×25

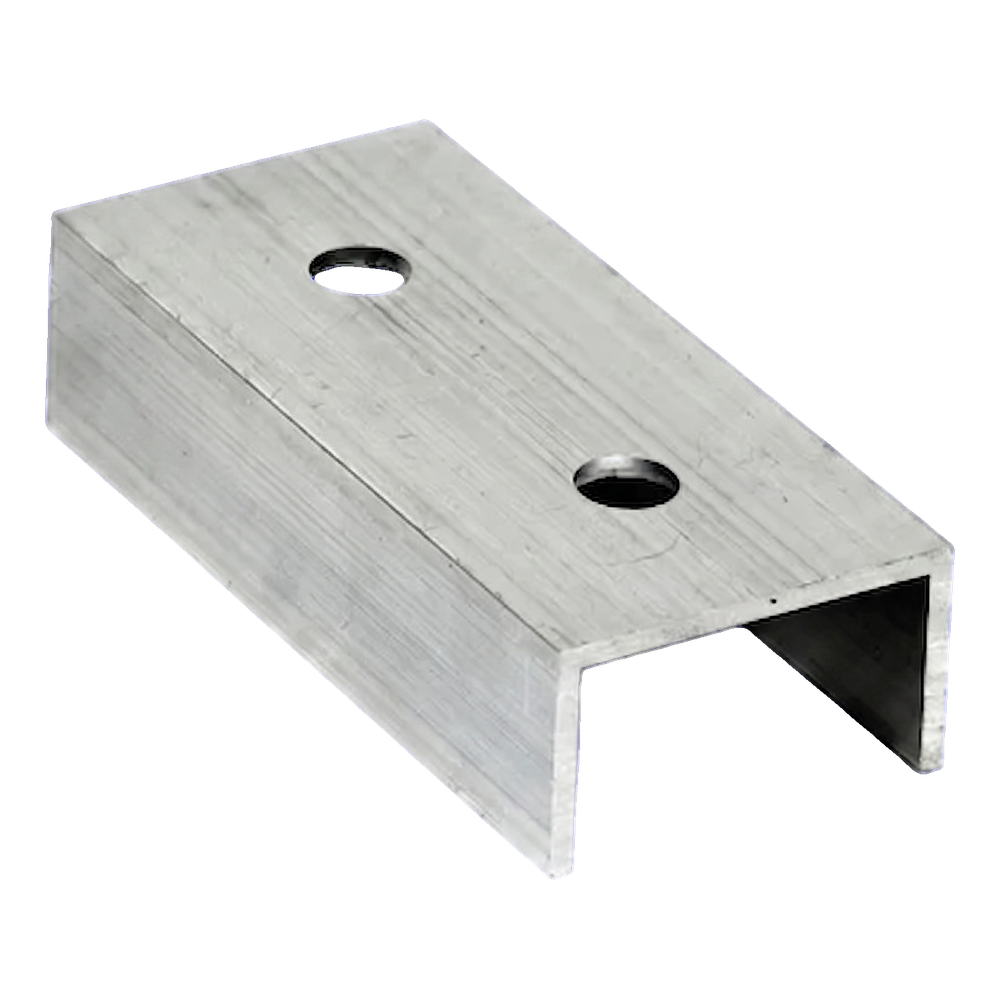

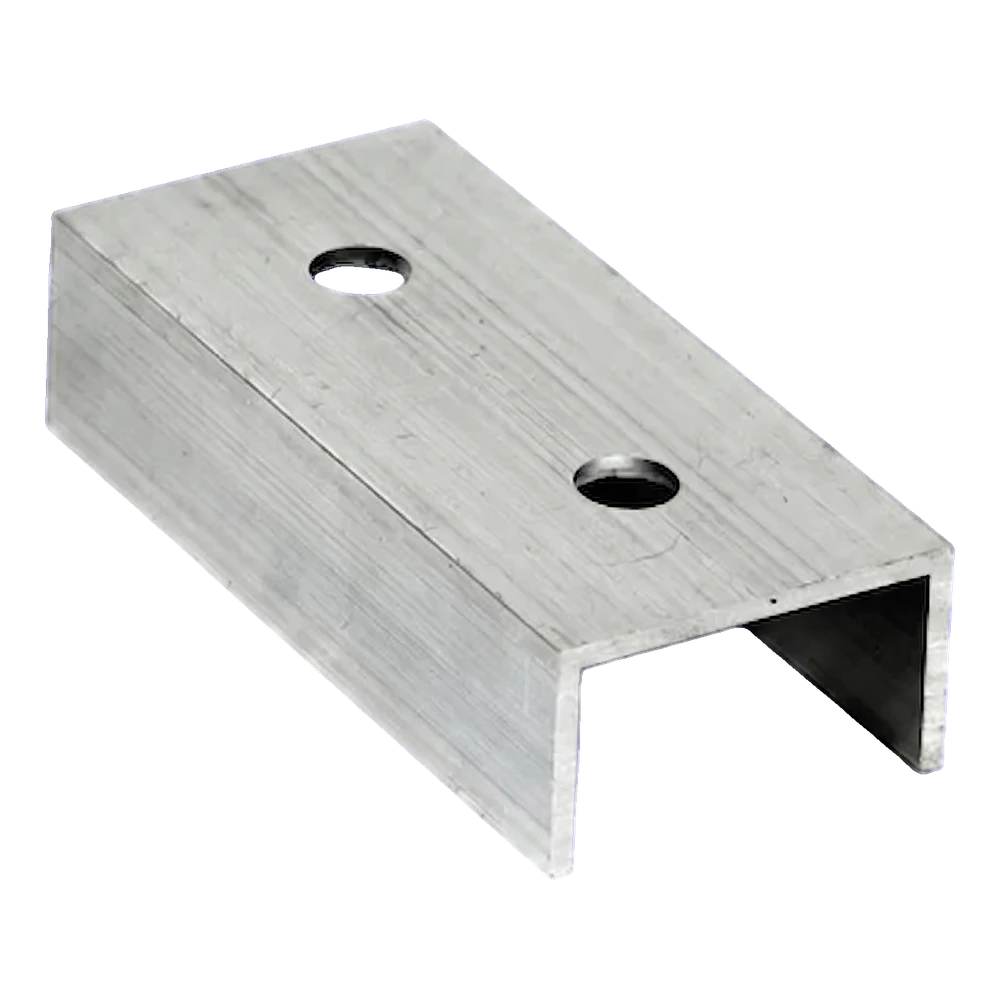

Spojka montážneho FV profilu hliníková 100 mm – izometrický pohľad

Spojka montážneho profilu 100 mm je kompaktný konštrukčný prvok v tvare profilu U, určený na predlžovanie montážnych profilov vo fotovoltaických inštaláciách. Vyrobená z hliníka 6060, spája nízku hmotnosť s vysokou odolnosťou proti korózii — nevyžaduje dodatočnú antikoróznu ochranu ani pri dlhoročnom vystavení poveternostným vplyvom. Presne umiestnené montážne otvory zaisťujú pevné skrutkové spojenie profilov a tvar profilu U garantuje stabilné usadenie vo vnútri štandardných montážnych líšt. Spojka je dostupná aj vo verzii eloxovanej na čierno, ktorá poskytuje dodatočnú ochranu pred vplyvmi prostredia a estetické vyhotovenie na tmavých strechách.

Výhody pre montážny tím

Hliník 6060 — prirodzená odolnosť proti korózii bez potreby dodatočných ochranných povlakov

Profil U prispôsobený štandardným montážnym FV lištám — spojka sa zasúva priamo do profilu bez potreby ďalšieho polohovania

Veľmi nízka hmotnosť prvku — minimálne zaťaženie konštrukcie a pohodlie pri preprave

Montážne otvory umožňujú rýchle skrutkové spojenie bez dodatočného opracovania

Dostupná verzia eloxovaná na čierno pre inštalácie na tmavých strešných krytinách

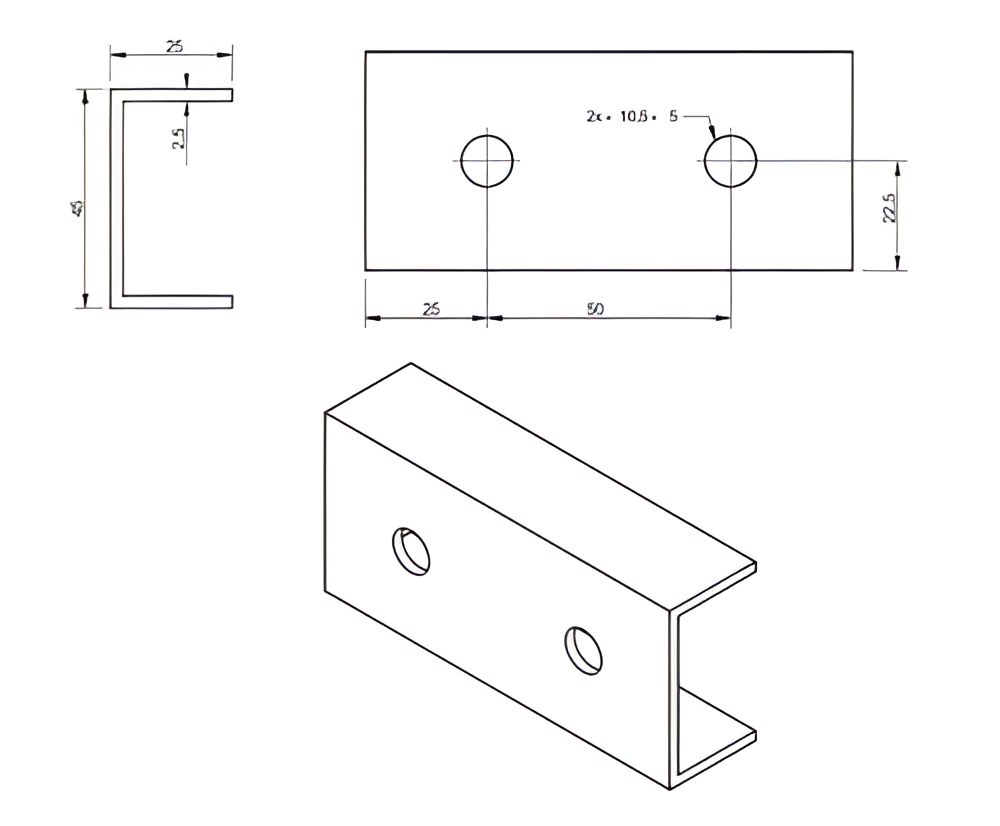

Spojka FV profilu 100 mm – technický výkres s tromi pohľadmi

Technický výkres zobrazuje tri pohľady na spojku: prierez profilu U s vyznačením hrúbky steny, pohľad zhora s rozmiestnením montážnych otvorov a izometrický pohľad hotového prvku. Symetrické rozmiestnenie otvorov zaisťuje rovnomerné prenášanie zaťaženia po celej dĺžke spojenia.

Video predstavujúce montážne prvky FV konštrukcie

Video predstavujúce montáž fotovoltaickej konštrukcie

Technické parametre

Typ prvku	spojka profilu (profil U)
Dĺžka / rozsah nastavenia	100 mm

Rozmery

Profil U	25×45×25 mm
Hrúbka steny	2,5 mm
Priemer otvorov	10,5 mm
Počet otvorov	2
Rozstup otvorov	50 mm

Materiál a povrchová úprava

Materiál	hliník 6060
Povlak / odolnosť proti korózii	prirodzene odolné proti korózii; dostupná verzia eloxovaná na čierno

Ostatné parametre

Hmotnosť	0,06 kg

Bezpečnosť
