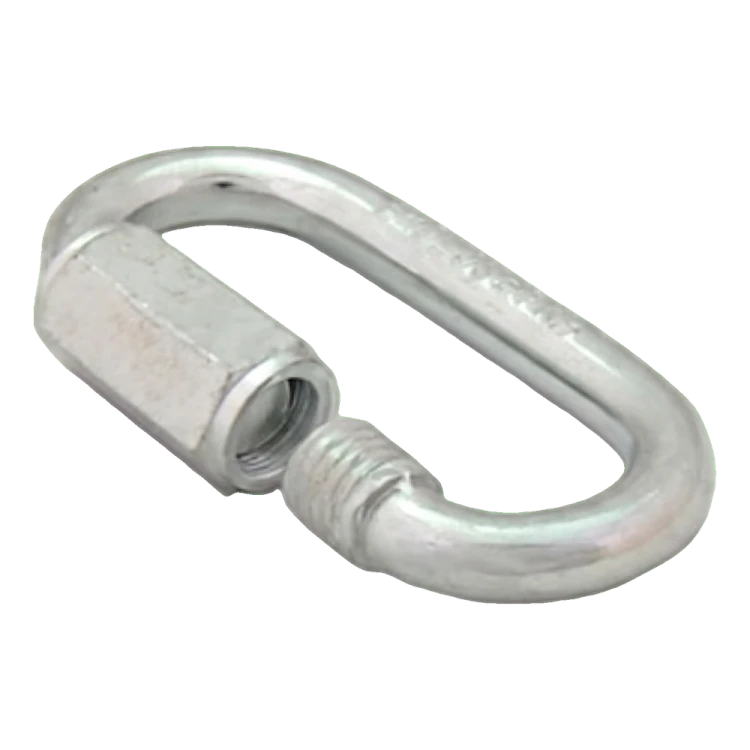

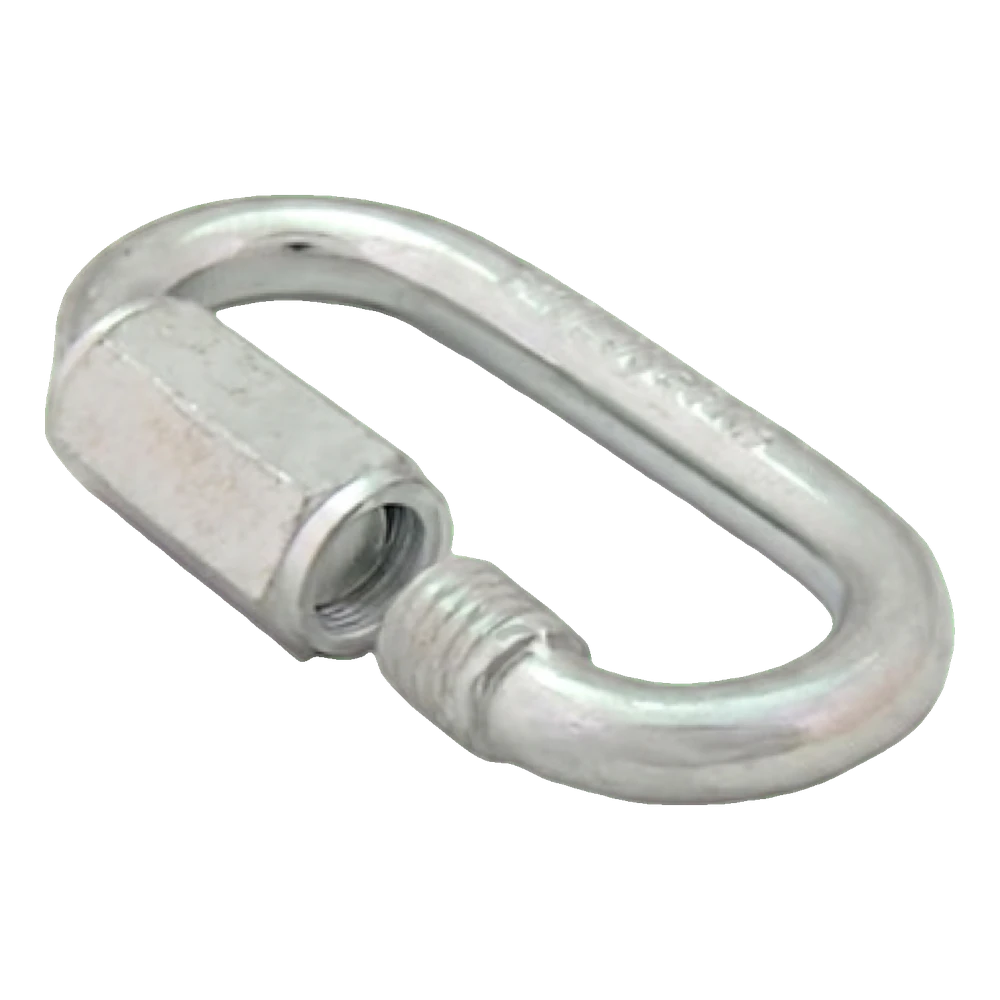

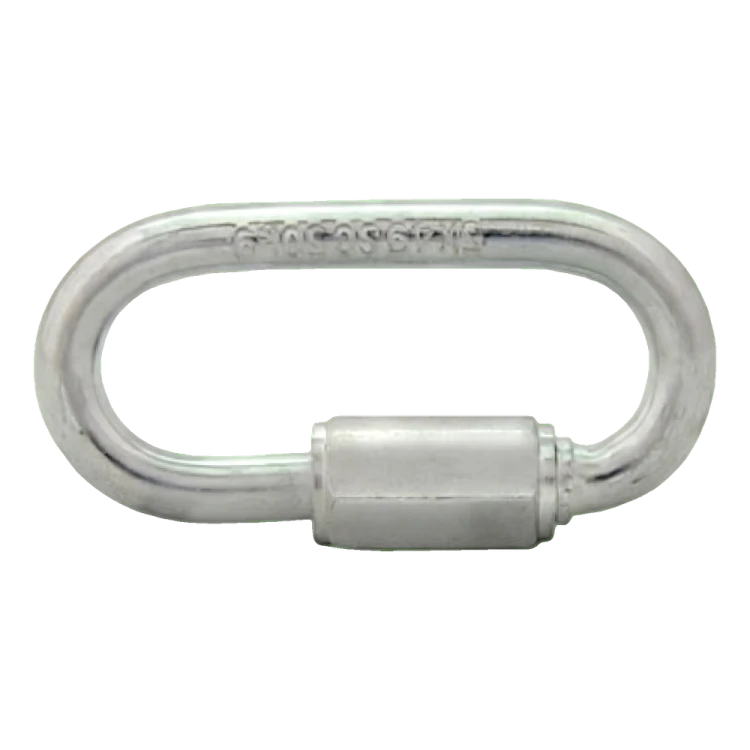

Skrutkovací spojovací článok (rýchlospojka) pozinkovaný 4 mm – nosnosť 80 kg

Článok so závitovým zámkom na spájanie reťazí, lán s očnicami a úchytov; uzatvára sa objímkou naskrutkovanou na závit, oceľ C15, pozinkovaný

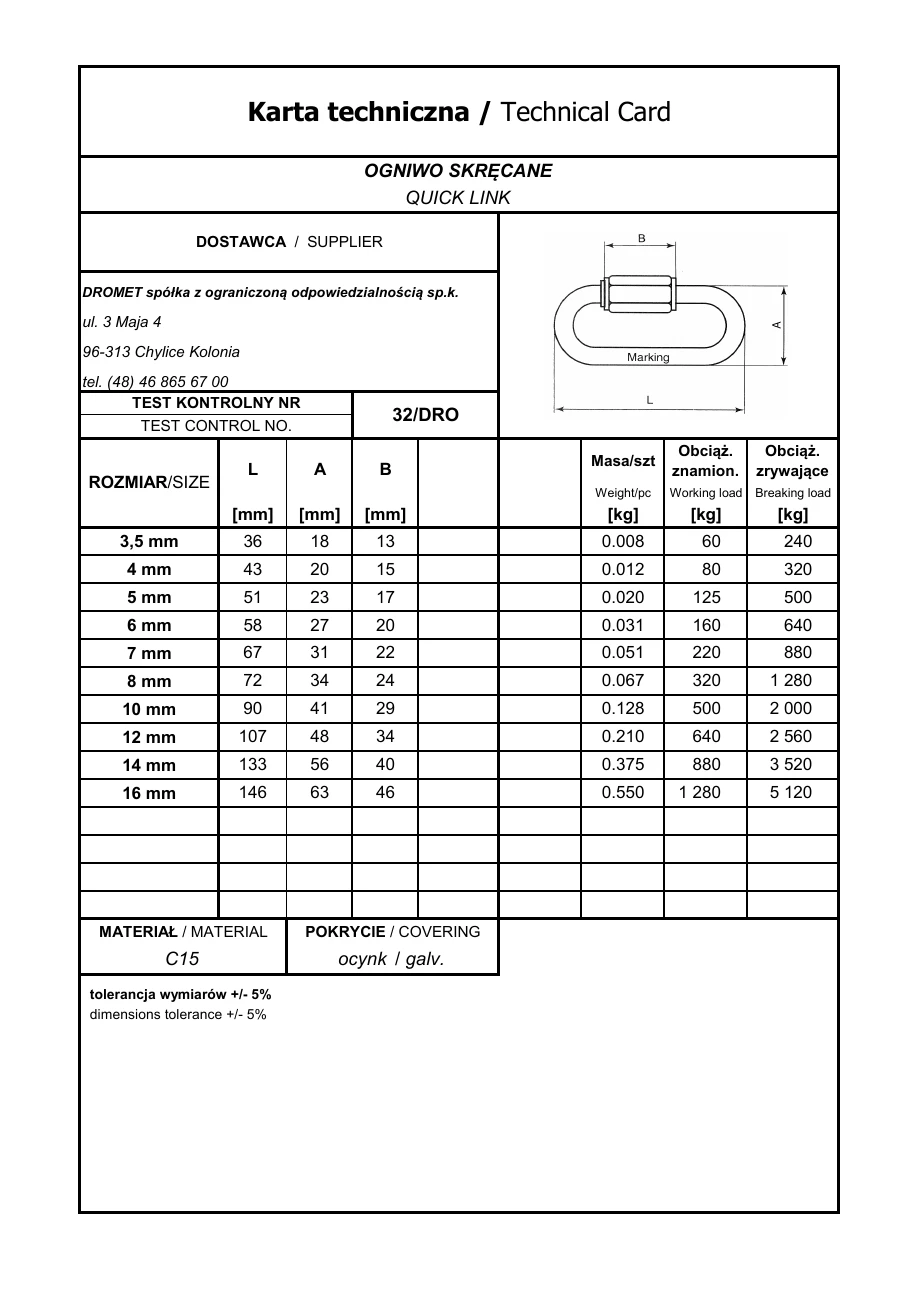

Otvoriť rozmerový výkres v plnej veľkosti

O produkte

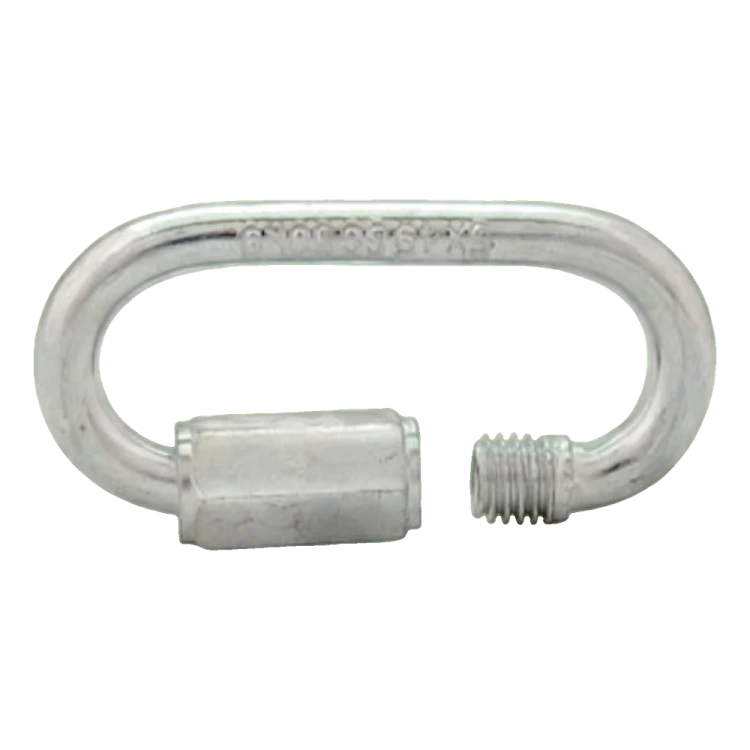

Skrutkovací spojovací článok slúži na rýchle spájanie reťazí, lán s očnicami, hákov a úchytov bez špeciálneho náradia. Má závitový zámok: otvára sa odskrutkovaním objímky a uzatvára jej naskrutkovaním na závit.

Veľkosť 4 mm označuje priemer tyče. Vonkajšia dĺžka L je 43 mm, vonkajšia šírka A je 20 mm a dĺžka objímky B je 15 mm. Ide o menovité hodnoty podľa katalógového listu výrobcu. Vyberte článok, ktorý nie je slabší ako spájaná reťaz. Pri montáži odskrutkujte objímku, kým sa neotvorí svetlosť článku, a vložte spájané prvky tak, aby neležali na závite ani na objímke. Potom objímku dotiahnite až na doraz — pred zaťažením musí byť článok úplne uzavretý.

Materiál: oceľ C15. Povlak: zinkový. Zinkový povlak chráni oceľ pred koróziou v bežných podmienkach; pri kontakte so soľou, chemikáliami alebo trvalou vlhkosťou vyberte vyhotovenie podľa podmienok expozície. Menovité zaťaženie podľa listu výrobcu je 80 kg a nesmie sa prekračovať. Zaťaženie pri pretrhnutí 320 kg je medznou hodnotou, nie pracovným zaťažením. Článok neslúži na zdvíhanie bremien ani na istenie osôb. Opotrebovaný, zdeformovaný alebo skorodovaný prvok vymeňte.

Rozmery podľa listu

Materiál a pevnosť

Predajná jednotka

Výber a montáž

• ✓Odskrutkujte objímku, kým sa neotvorí svetlosť článku.
• ✓Vložte spájané prvky tak, aby neležali na závite ani na objímke.
• ✓Dotiahnite objímku až na doraz – pred zaťažením musí byť článok úplne uzavretý.
