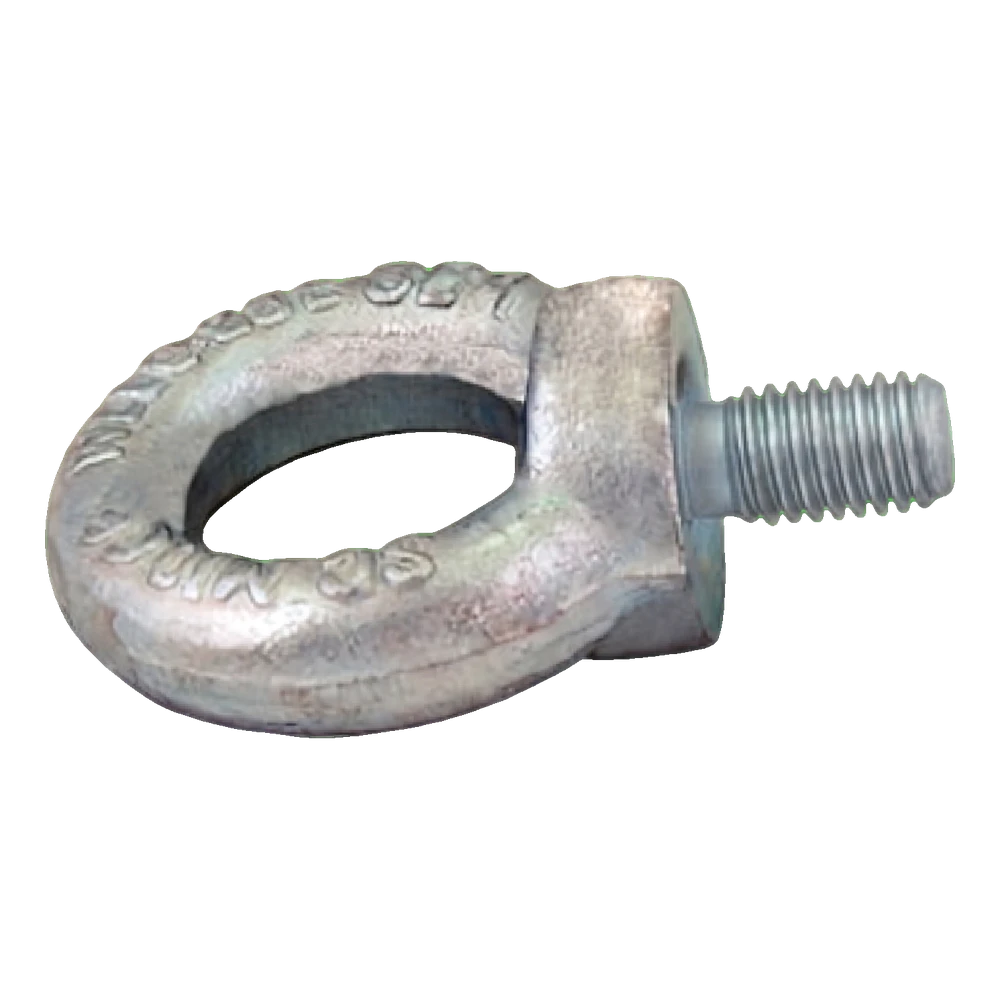

Skrutka s okom pozinkovaná M8 DIN 580 – oceľ C15

Skrutka s okom na vytvorenie závesného bodu v otvore so závitom; oko s prírubou, pozinkovaná oceľ C15

Otvoriť rozmerový výkres v plnej veľkosti

O produkte

Skrutka s okom slúži na vytvorenie závesného bodu pre laná, reťaze a príslušenstvo v otvore so závitom. Má oko s prírubou a závit, ktorý sa zaskrutkuje do otvoru. Výrobok zodpovedá norme DIN 580.

Závit skrutky je M8 — rovnaký musí byť aj závit v otvore. Dĺžka závitu skrutky A je 13 mm; závit v otvore musí mať aspoň takúto dĺžku. Vonkajší priemer oka D je 36 mm a vnútorný priemer oka Ø je 20 mm. Výška H je 36 mm. Ide o menovité hodnoty podľa katalógového listu výrobcu (tolerancia rozmerov ±5% podľa listu). Skrutku zaskrutkujte tak, aby príruba úplne dosadla na povrch — príruba musí priliehať celou plochou. Pred pripojením lana alebo reťaze nastavte oko do roviny smeru zaťaženia.

Materiál: oceľ C15. Povlak: zinkový. Zinkový povlak chráni oceľ pred koróziou v bežných podmienkach; pri kontakte so soľou, chemikáliami alebo trvalou vlhkosťou vyberte vyhotovenie podľa podmienok expozície. Menovité zaťaženie 140 kg podľa katalógového listu výrobcu platí pre správne zaskrutkovaný prvok. Pri ťahu pod uhlom k osi je prípustné zaťaženie nižšie a pracovné zaťaženie pri konkrétnom použití určuje projekt. Zaťaženie pri pretrhnutí je 820 kg a nie je pracovným zaťažením. Prvok nepoužívajte na zdvíhanie osôb.

Rozmery podľa listu

Materiál a pevnosť

Predajná jednotka

Výber a montáž

• ✓Skontrolujte závit v otvore: musí zodpovedať závitu skrutky M8 a mať dĺžku aspoň 13 mm.
• ✓Skrutku zaskrutkujte tak, aby príruba úplne dosadla na povrch – príruba musí priliehať celou plochou.
• ✓Pred pripojením lana alebo reťaze nastavte oko do roviny smeru zaťaženia.
