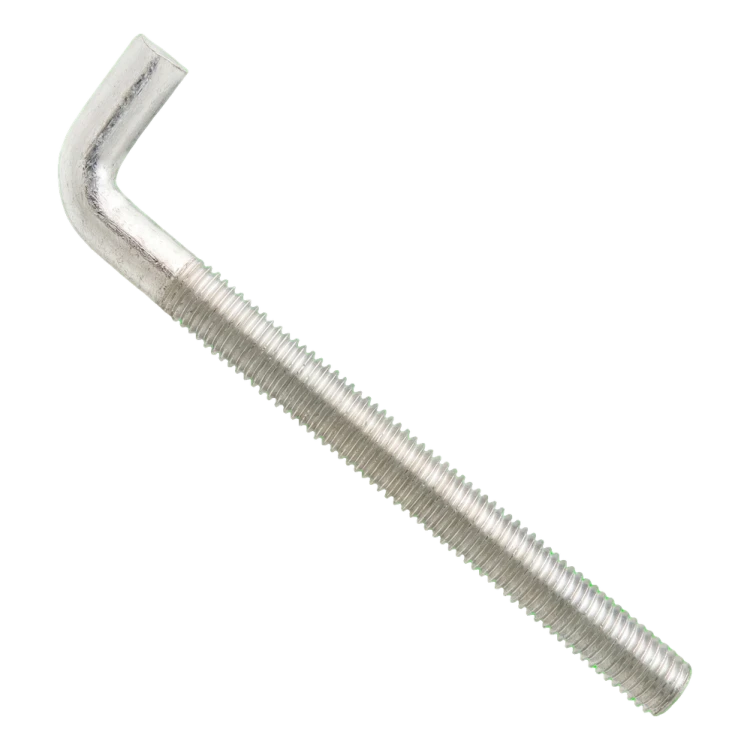

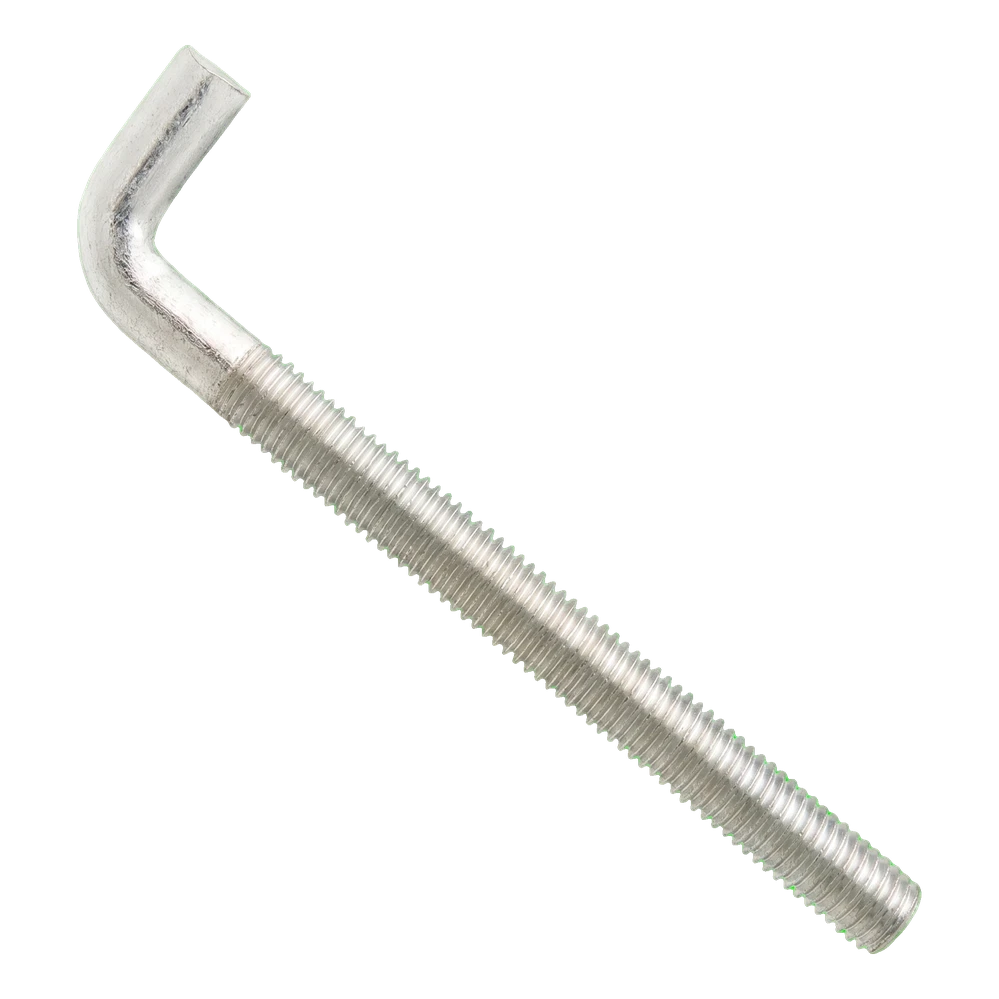

Skoba s metrickým závitom pozinkovaná M8×100 mm

Závitová tyč s koncom ohnutým do pravého uhla – na zaskrutkovanie do metrického závitu a podopieranie alebo zavesenie prvkov; oceľ triedy 5.8, galvanicky pozinkovaná

Otvoriť rozmerový výkres v plnej veľkosti

O produkte

Skoba s metrickým závitom je závitová tyč s koncom ohnutým do pravého uhla. Slúži na zaskrutkovanie do prvku s vnútorným závitom a na podopieranie alebo zavesenie prvkov, napríklad rúr, líšt a držiakov.

Závit háka má veľkosť M8 — rovnaký vnútorný závit musí mať puzdro kotvy, matica alebo závitový otvor. Celková dĺžka H je 100 mm a meria sa od konca závitu po najvzdialenejší bod ohnutej časti. Dĺžka závitu L1 je 78 mm a dĺžka ohnutého ramena A je 23 mm. Ide o menovité hodnoty podľa tabuľky výrobcu. Hák zaskrutkujte do hĺbky požadovanej pripájaným prvkom a závit vyčnievajúci za tento prvok zaistite kontramaticou. Po montáži nastavte zakončenie v smere pôsobenia zaťaženia; hák v mieste ohybu nezaťažujte zboku.

Materiál: oceľ, trieda pevnosti: 5.8 (podľa údajov výrobcu), povlak: galvanický zinok. Zinkový povlak chráni oceľ pred koróziou v bežných podmienkach. Pri kontakte so soľou, chemikáliami alebo trvalou vlhkosťou vyberte vyhotovenie podľa podmienok expozície. Výrobca neuvádza nosnosť háka. Dovolené zaťaženie závisí od podkladu a spôsobu upevnenia — určuje ho projekt alebo výrobca kotvy. Hák nepoužívajte na zdvíhanie bremien ani na istenie osôb.

Rozmery

Materiál a povlak

Predajná jednotka

Výber a montáž

• ✓Zvoľte závit pripájaného prvku zodpovedajúci M8 – kotva, matica alebo puzdro s vnútorným závitom.
• ✓Hák zaskrutkujte do hĺbky požadovanej pripájaným prvkom (dostupný závit: L1 = 78 mm); závit vyčnievajúci za tento prvok zaistite kontramaticou.
• ✓Po montáži nastavte zakončenie v smere pôsobenia zaťaženia; hák v mieste ohybu nezaťažujte zboku.
