Schneider Electric prúdový chránič 4P 40A 30mA typ AC
produkt nedostupný
pridať do zoznamu želaní
Popis

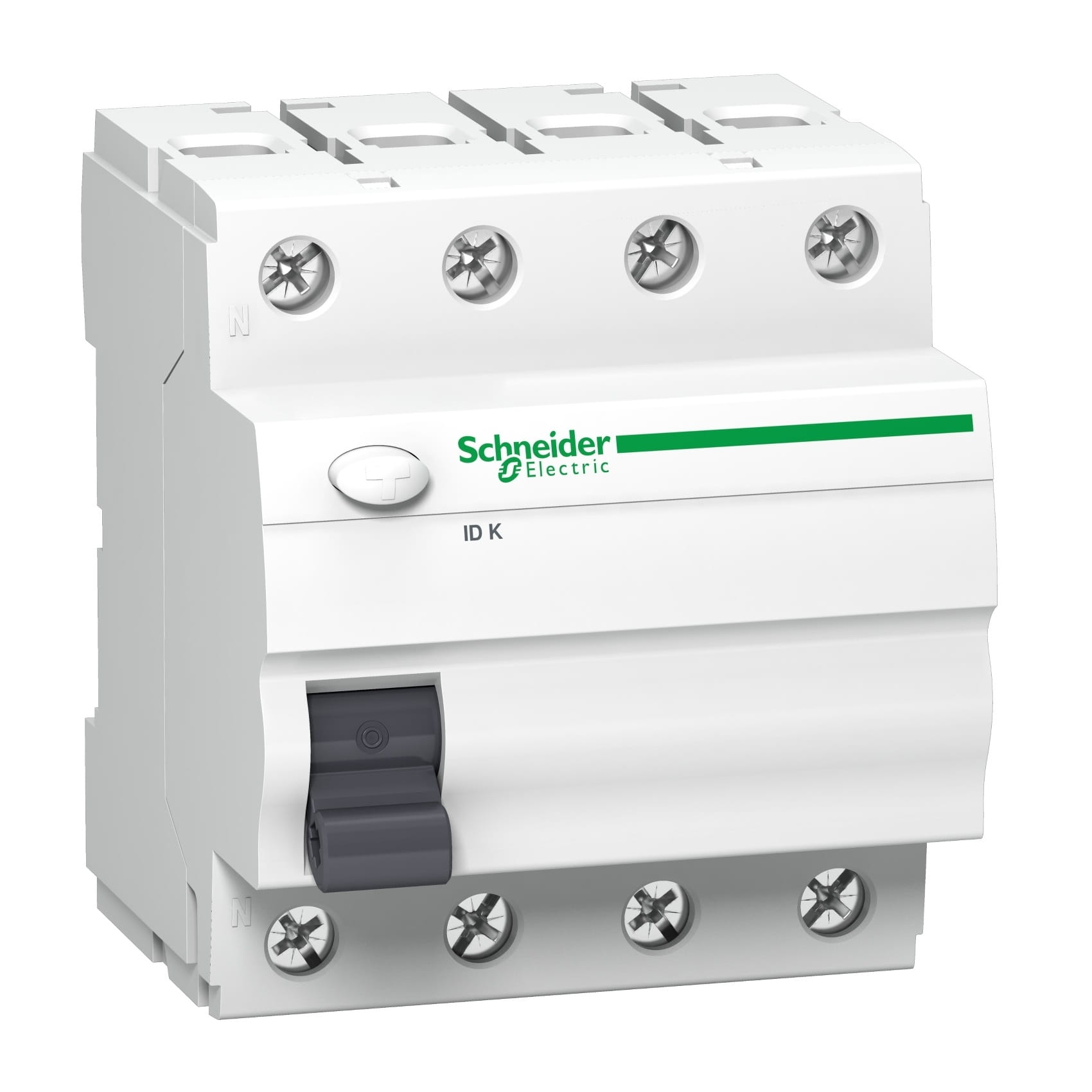

Schneider Electric Prúdový Chránič 4P 40A 30mA typ AC
Prúdový chránič IDK-40-4-30-AC 40A 4-pólový 30mA typ AC A9Z05440 SCHNEIDER ELECTRIC zabezpečuje účinnú ochranu pred zásahom elektrickým prúdom, správne reagujúc na sínusové a usmerňované pulzujúce prúdy.
Séria prúdových chráničov IDK od spoločnosti Schneider Electric bola navrhnutá tak, aby spĺňala požiadavky bytovej výstavby a podobných aplikácií. Model IDK-40-4-30-AC je vybavený dvojitými vrúbkovanými svorkami zdola (lišta + vodič), čo zabezpečuje spoľahlivé pripojenie. Pre uľahčenie prípojníc s nadprúdovými istiacimi prvkami je vodič N umiestnený na ľavej strane. Zariadenie má testovacie tlačidlo "T" na kontrolu správnosti jeho fungovania. V kombinácii s ostatnou modulárnou aparatúrou rodiny Acti9 vytvára séria IDK kompletný súbor ochrán elektrickej inštalácie.
ŠPECIFIKÁCIA
| Parameter | Hodnota |
|---|---|
| Výrobca | SCHNEIDER ELECTRIC |
| Elektroklub | áno |
| Séria | iDK |
| S nadprúdovým členom | nie |
| Rozdielový prúd | 30mA |
| Menovitý prúd | 40A |
| Popis pólov | 4P |
| Typ prúdovej ochrany | AC |
| Skratová odolnosť | 4kV |
| Poloha neutrálneho vodiča | LEFT |
| Typ siete | striedavý prúd (AC) |
| Citlivosť na zvyškový prúd | 30 mA |
| Oneskorenie prúdovej ochrany | okamžitý |
| Frekvencia siete | 50/60 Hz |
| Menovité prevádzkové napätie [Ue] | 380...415 V striedavý prúd (AC) 50 Hz |
| Menovitá zapínacia a vypínacia schopnosť | Im 500 A, Idm 500 A |
| Menovité izolačné napätie [Ui] | 440 V striedavý prúd (AC) 50 Hz |
| Menovité impulzné výdržné napätie [Uimp] | 4 kV |
| Nárazový prúd | 250 A |
| Mechanická životnosť | 5000 x |
| Elektrická životnosť | AC-1: 2000 cyklov |
| Typ ovládania | páka |
| Uťahovací moment | 3,5 N.m hore alebo dole |
| Spôsob montáže | zacvakávací |
| Montážny podklad | DIN lišta |
| Rozmery | 81x72x68 mm |
| Normy | EN/IEC 61008-1 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Súbory na stiahnutie:
Technické údaje
| Typ ističa | prúdový chránič |
| Počet pólov | 4P |
| Menovitý prúd [A] | 40A |
| Reziduálny prúd [mA] | 30 mA |
| Charakteristika vypínania | AC |
| Značka | SCHNEIDER ELECTRIC |
