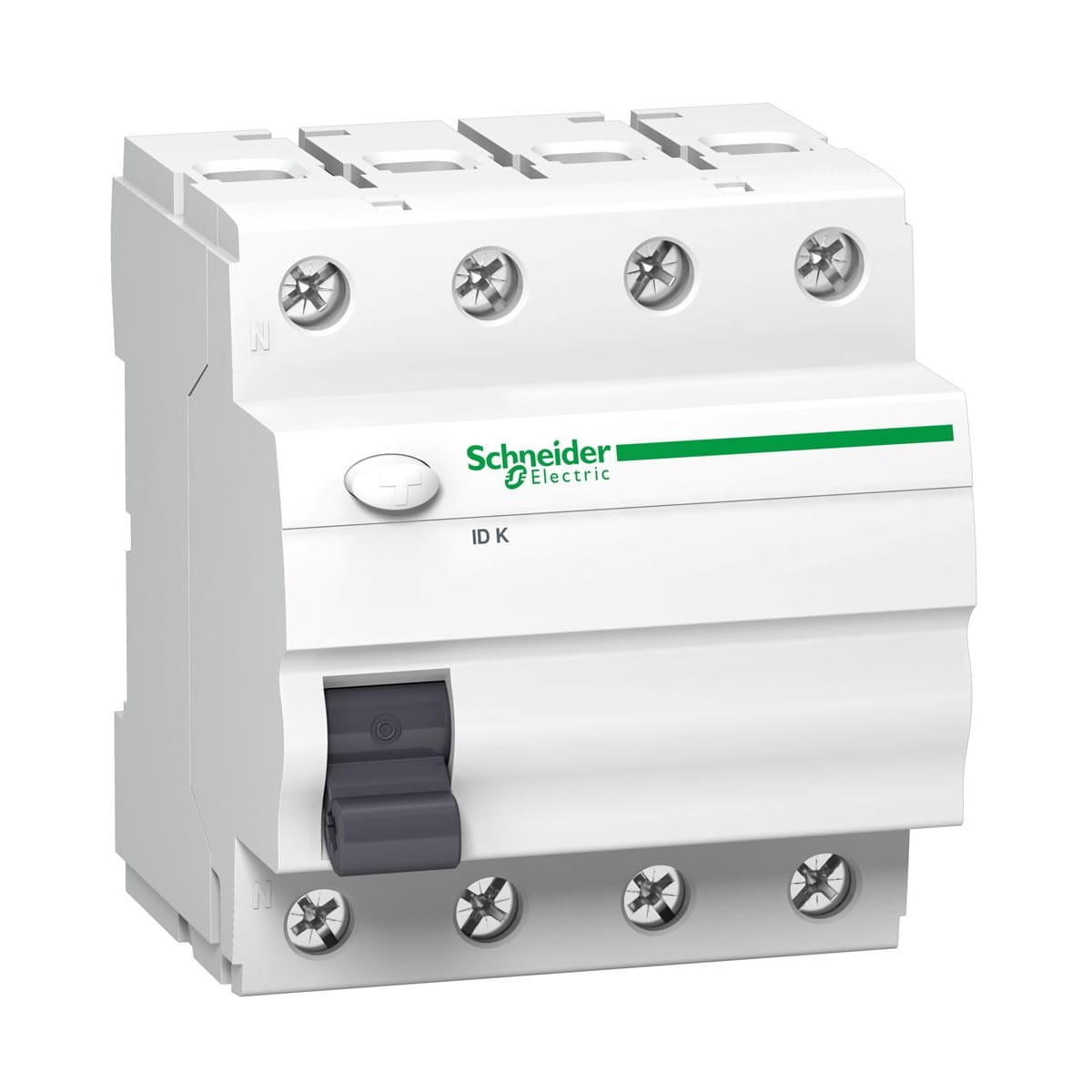

Schneider Electric Prúdový chránič 4P 40A 300mA typ A Acti9
Zanechať spätnú väzbu k produktu
Prúdový chránič 4P 40A 300mA typ A zo série Acti9. Ochrana pred úrazom elektrickým prúdom pre sinusoidálne a usmerňované pulzujúce prúdy. Dvojité lisované svorky 1-35mm² tuhý vodič, nezávislý od napätia. Montáž na DIN lištu, 8 modulov 9mm.
Náklady na dopravu nie sú zahrnuté v cene.
Náklady na dopravu nie sú zahrnuté v cene.
Vyberte variant:
Cena jednotlivých variantov sa môže líšiť
Možnosti balenia
Kód produktu:
Vlastnosti produktu
[PIM] wylaczniki-roznicowopradowe #91
- Typ ističa prúdový chránič
- Počet pólov 4P
- Menovitý prúd [A] 40A
- Reziduálny prúd [mA] 300 mA
- Charakteristika vypínania A
- Vypínacia schopnosť [kA] 6 kA
- Značka SCHNEIDER ELECTRIC
Popis
Schneider Electric Prúdový chránič 4P 40A 300mA typ A Acti9
Prúdový chránič 4P 40A 300mA typ A Acti9 IDK-40-4-300-A A9Z04440 značky SCHNEIDER ELECTRIC je ideálne prispôsobený na použitie v bytovej výstavbe a podobných objektoch. Zabezpečuje ochranu pred úrazom elektrickým prúdom v elektrických inštaláciách, efektívne reagujúc na sínusové prúdy aj usmerňované pulzujúce prúdy.
Vybavený dvojitými, vrúbkovanými svorkami zdola (lišta+vodič), zabezpečuje pevné a spoľahlivé spojenie. Neutrálny pól (N) je umiestnený na ľavej strane, čo uľahčuje prípojnicovanie s nadprúdovými ističmi. Zariadenie je vybavené aj kontrolným tlačidlom "T", umožňujúcim overenie správnej funkcie chrániča. Spoločne s ďalšími modulárnymi prístrojmi z rodiny Acti9 vytvára kompletnú sadu ochrán pre elektrické inštalácie.
Špecifikácia
| Parameter | Hodnota |
|---|---|
| Produktová rada | Acti 9 |
| Názov produktu | Acti 9 ID K |
| Typ produktu alebo komponentu | Prúdový chránič (RCCB) |
| Skrátený názov zariadenia | ID K |
| Popis pólov | 4P |
| Poloha neutrálneho pólu | LEFT |
| [In] menovitý prúd | 40 A |
| Typ siete | Striedavý prúd (AC) |
| Citlivosť na chybový prúd | 300 mA |
| Časové oneskorenie prúdovej ochrany | Okamžitý |
| Typ prúdovej ochrany | Typ A |
| Značka kvality | VDE |
Doplnkové parametre
| Parameter | Hodnota |
|---|---|
| Umiestnenie zariadenia v systéme | Odbočka |
| Frekvencia siete | 50/60 Hz |
| [Ue] menovité prevádzkové napätie | 380...415 V striedavý prúd (AC) 50 Hz |
| Technológia spúšťania prúdového chrániča | Nezávislý od napätia |
| Menovitá zapínacia a vypínacia schopnosť | [[Idm 500 A Im 500 A]] |
| Menovitý podmienený skratový prúd | [[GL63: Inc 4,5 kA K60: Inc 6 kA]] |
| Menovité izolačné napätie [Ui] | 440 V striedavý prúd (AC) 50 Hz |
| Menovité impulzné výdržné napätie [Uimp] | 4 kV |
| Nárazový prúd | 250 A |
| Indikácia polohy kontaktu | NO |
| Typ ovládania | Páka |
| Spôsob montáže | Zaskočenie |
| Montážny podklad | DIN lišta |
| Šírka v 9 mm moduloch | 8 |
| Výška | 81 mm |
| Šírka | 72 mm |
| Hĺbka | 68 mm |
| Farba | Biela |
| Mechanická odolnosť | 5000 cyklov |
| Elektrická odolnosť | AC-1: 2000 cyklov |
| Prípojky - svorky | [[Dvojité pripojenie hore alebo dole 1…35 mm² tuhý Dvojité pripojenie hore alebo dole 1…25 mm² ohybný]] |
| Dĺžka odizolovaného úseku | 14 mm pre horné alebo dolné pripojenie |
| Uťahovací moment | 3,5 N.m hore alebo dole |
Pracovné prostredie
| Parameter | Hodnota |
|---|---|
| Normy | EN/IEC 61008-1 |
| Stupeň ochrany IP | [[IP20 podľa IEC 60529 IP40 (modulárne puzdro) podľa IEC 60529]] |
| Stupeň znečistenia | 2 |
| Elektromagnetická kompatibilita | 8/20 μs výdržný impulz, 200 A podľa EN/IEC 61008-1 |
| Teplota okolia pri prevádzke | -25…40 °C |
| Teplota okolia pri skladovaní | -30…70 °C |
Ponuka udržateľného rozvoja
| Parameter | Hodnota |
|---|---|
| Stav udržateľnej ponuky | Produkt Green Premium |
| Európska smernica RoHS | Vyhovuje |
| Bez ortuti | Áno |
| Norma RoHS Čína | Produkt nepodlieha smernici RoHS Čína. Vyhlásenie o látkach je k dispozícii na informačné účely. |
| WEEE | Produkt musí byť zlikvidovaný v súlade s predpismi platnými na území Európskej únie týkajúcimi sa odpadu a nesmie byť vyhodený spolu s bežným odpadom. |
