Schneider Electric Nadprúdový istič B 16A 3P 6kA Acti9
produkt nedostupný
pridať do zoznamu želaní
Popis

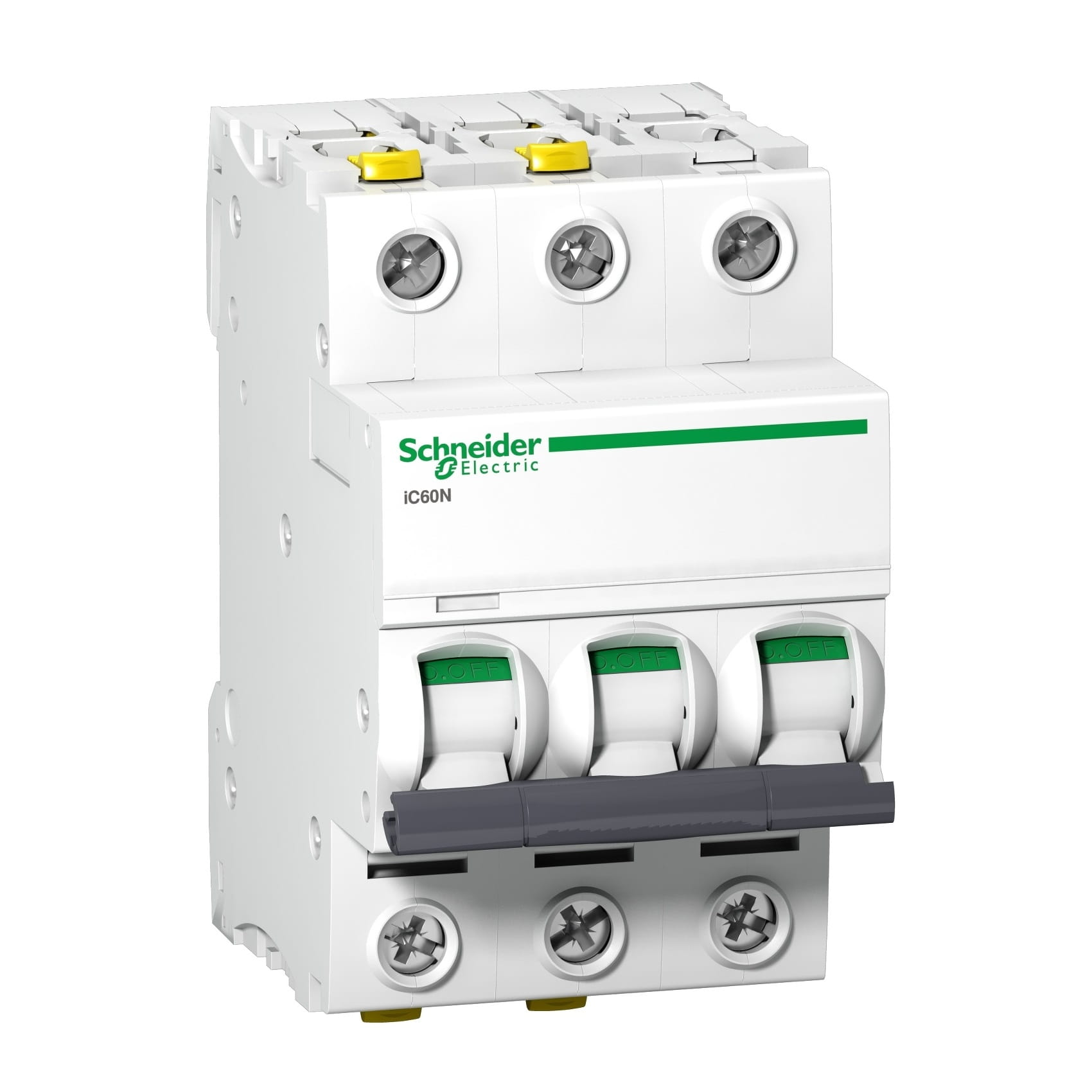

Schneider Electric Nadprúdový Istič B 16A 3P 6kA Acti9
Nadprúdový istič B 16A 3P 6kA iC60N-B16-3 Acti9 A9F03316 značky SCHNEIDER ELECTRIC účinne chráni elektrické inštalácie pred preťažením a skratmi.
Je ideálny na ochranu elektrických inštalácií v obytných budovách a podobných objektoch, integruje sa s ďalšími zariadeniami do kompletnej ochrannej súpravy prispôsobenej potrebám bytovej výstavby. Vyznačuje sa skratovou odolnosťou na úrovni 6kA.
Špecifikácia
| Parameter | Hodnota |
|---|---|
| Použitie zariadenia | Distribúcia |
| Produktová rada | Acti 9 |
| Názov produktu | Acti 9 iC60 |
| Typ produktu alebo komponentu | Nadprúdový istič |
| Skrátený názov zariadenia | IC60N |
| Popis pólov | 3P |
| Počet chránených pólov | 3 |
| [In] menovitý prúd | 16 A |
| Typ siete | [[Jednosmerný prúd (DC) Striedavý prúd (AC)]] |
| Technológia spúšťača | Termomagnetický |
| Charakteristika | B |
| Kategória použitia | [[Kategória A podľa EN 60898-1 Kategória A podľa IEC 60898-1]] |
| Izolačná funkcia | [[Áno podľa EN 60898-1 Áno podľa EN 60947-2 Áno podľa IEC 60898-1 Áno podľa IEC 60947-2]] |
| Normy | [[IEC 60898-1 EN 60947-2 IEC 60947-2 EN 60898-1]] |
Doplnkové parametre
| Parameter | Hodnota |
|---|---|
| Frekvencia siete | 50/60 Hz |
| Horná hranica magnetického spúšťania | 4 x In +/- 20 % |
| Trieda obmedzenia | [[3 podľa EN 60898-1 3 podľa IEC 60898-1]] |
| Menovité izolačné napätie [Ui] | [[500 V striedavý prúd (AC) 50/60 Hz podľa EN 60947-2 500 V striedavý prúd (AC) 50/60 Hz podľa IEC 60947-2]] |
| Menovité impulzné výdržné napätie [Uimp] | [[6 kV podľa EN 60947-2 6 kV podľa IEC 60947-2]] |
| Indikácia polohy kontaktu | Áno |
| Typ ovládania | Páka |
| Lokálna signalizácia | Indikátor vypnutia |
| Montážny základ | DIN lišta |
| Šírka v 9 mm moduloch | 6 |
| Výška | 91 mm |
| Šírka | 54 mm |
| Hĺbka | 78,5 mm |
| Hmotnosť produktu | 0,375 kg |
| Farba | Biela |
| Mechanická odolnosť | 20000 cyklov |
| Elektrická odolnosť | 10000 cyklov |
| Pripojenia - svorky | [[Dvojitá svorka (hore alebo dole) 1…25 mm² tuhý Dvojitá svorka (hore alebo dole) 1…16 mm² ohybný]] |
| Dĺžka odizolovaného úseku | 14 mm pre hore alebo dole pripojenie |
| Uťahovací moment | 2 N.m hore alebo dole |
| Prúdová ochrana | Samostatný blok |
Pracovné prostredie
| Parameter | Hodnota |
|---|---|
| Stupeň ochrany IP | [[IP20 podľa IEC 60529 IP20 podľa EN 60529]] |
| Stupeň znečistenia | 3 |
| Kategória prepätia | IV |
| Tropikalizácia | 2 |
| Relatívna vlhkosť | 95 % pri 55 °C |
| Teplota okolia pre prevádzku zariadenia | -35…70 °C |
| Teplota okolia pre skladovanie | -40…85 °C |
Ponuka udržateľného rozvoja
| Parameter | Hodnota |
|---|---|
| Stav udržateľnej ponuky | Produkt Green Premium |
| Bez SVHC REACh | Áno |
| Európska smernica RoHS | Vyhovuje |
| Bez toxických ťažkých kovov | Áno |
| Bez ortuti | Áno |
| Norma RoHS Čína | Proaktívna smernica RoHS Čína (mimo právneho rozsahu RoHS Čína) |
| WEEE | Produkt musí byť zlikvidovaný v súlade s platnými predpismi o odpade v Európskej únii a nesmie byť vyhodený spolu s bežným odpadom. |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Súbory na stiahnutie:
Technické údaje
| Charakteristika vypínania | B |
| Typ ističa | nadprúdový |
| Menovitý prúd [A] | 16A |
| Počet pólov | 3P |
| Vypínacia schopnosť [kA] | 6 kA |
| Značka | SCHNEIDER ELECTRIC |
