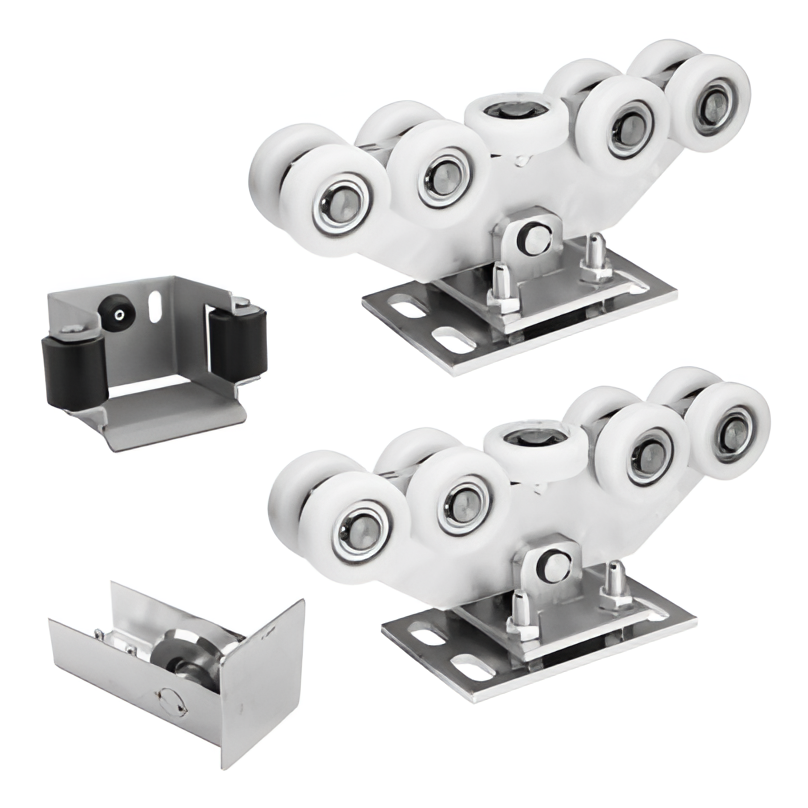

Sada vozíkov pre posuvnú bránu: 2× vozík (9-kladkový, plast) + príslušenstvo

Pojazdový vozík 80 – tichý a plynulý chod brány

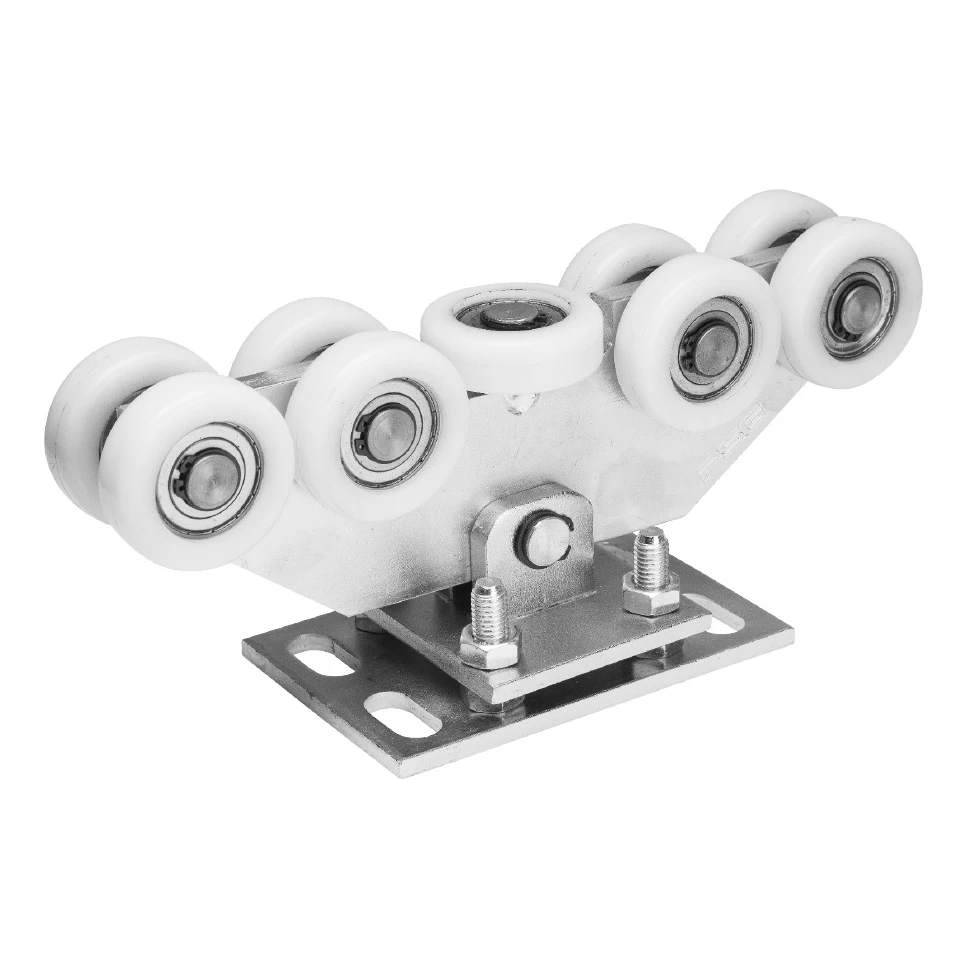

Pojazdové vozíky vybavené 9 plastovými kolieskami zaisťujú mimoriadne tichý a plynulý chod posuvnej brány. Vďaka použitiu guľôčkových ložísk v každom kolieskách sa dosiahol minimálny valivý odpor, čo znižuje opotrebovanie pohonu a zvyšuje komfort používania. Každý vozík je prispôsobený pre profil 80×80×5 mm a má pevnú montážnu dosku s otvormi na priskrutkovanie.

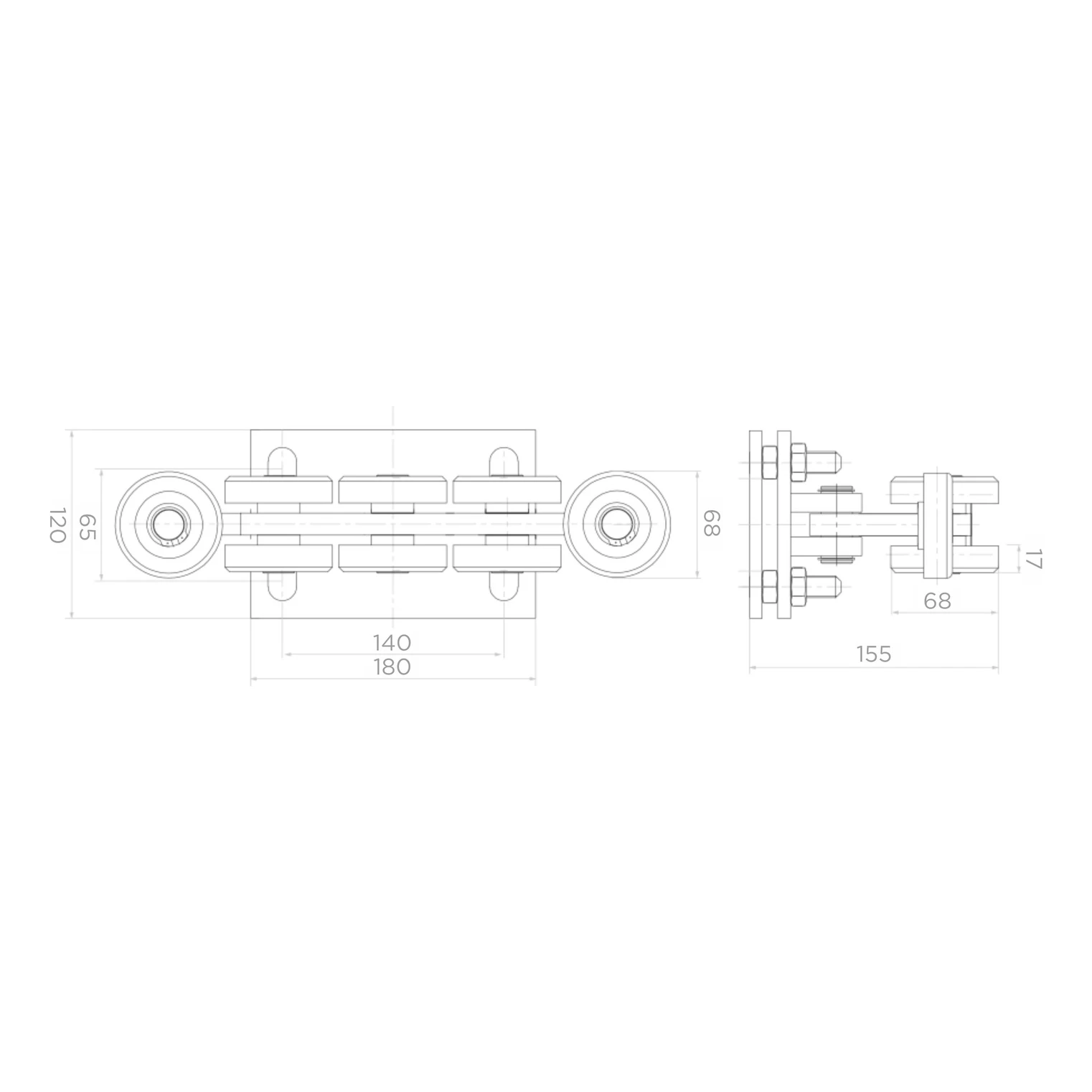

Podrobný technický výkres pojazdového vozíka uvádza všetky kľúčové montážne rozmery. Základná doska s rozmermi 180 × 68 mm s nastaviteľnými skrutkami umožňuje presné nastavenie úrovne brány po montáži. Celková výška vozíka je 120 mm a hĺbka 155 mm, čo treba zohľadniť pri projektovaní základu.

Nájazdový držiak – stabilizácia a ochrana

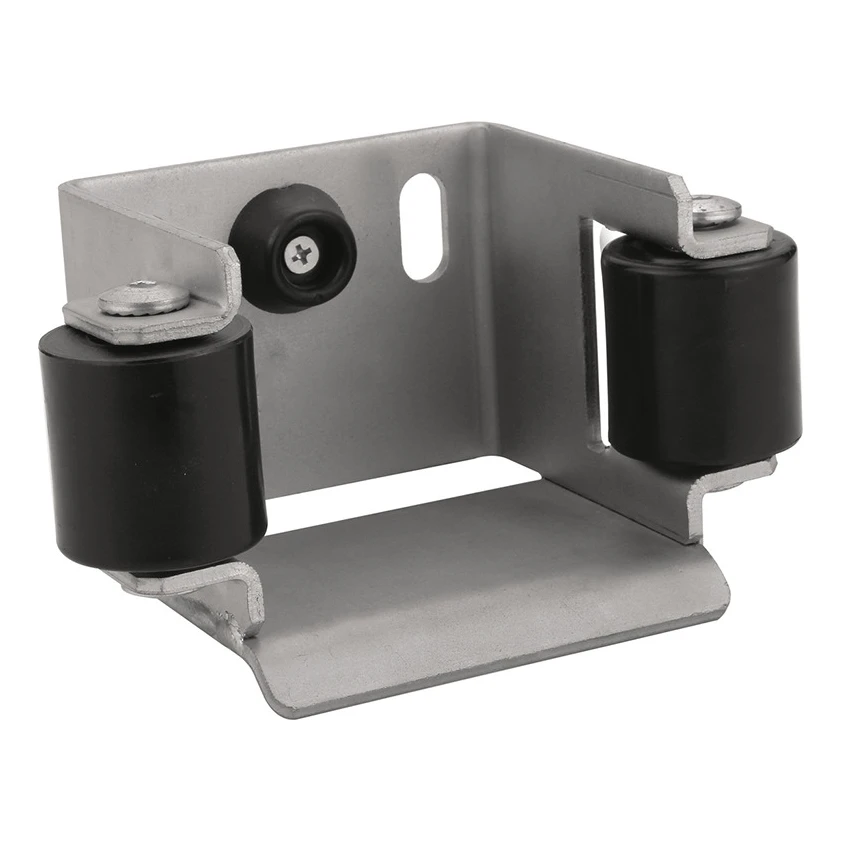

Oceľový nájazdový držiak plní dvojitú funkciu – stabilizuje bránu po zatvorení a rozkladá jej hmotnosť na väčší počet nosných prvkov, čo výrazne predlžuje životnosť pojazdových vozíkov. Je vybavený dvoma vodiacimi plastovými kolieskami s rozstupom 88 mm, ktoré presne navádzajú profil brány. Na zadnej stene sú dva montážne otvory a gumový doraz, ktorý tlmí zatvorenie. Výrobok je pozinkovaný a odolný voči poveternostným vplyvom.

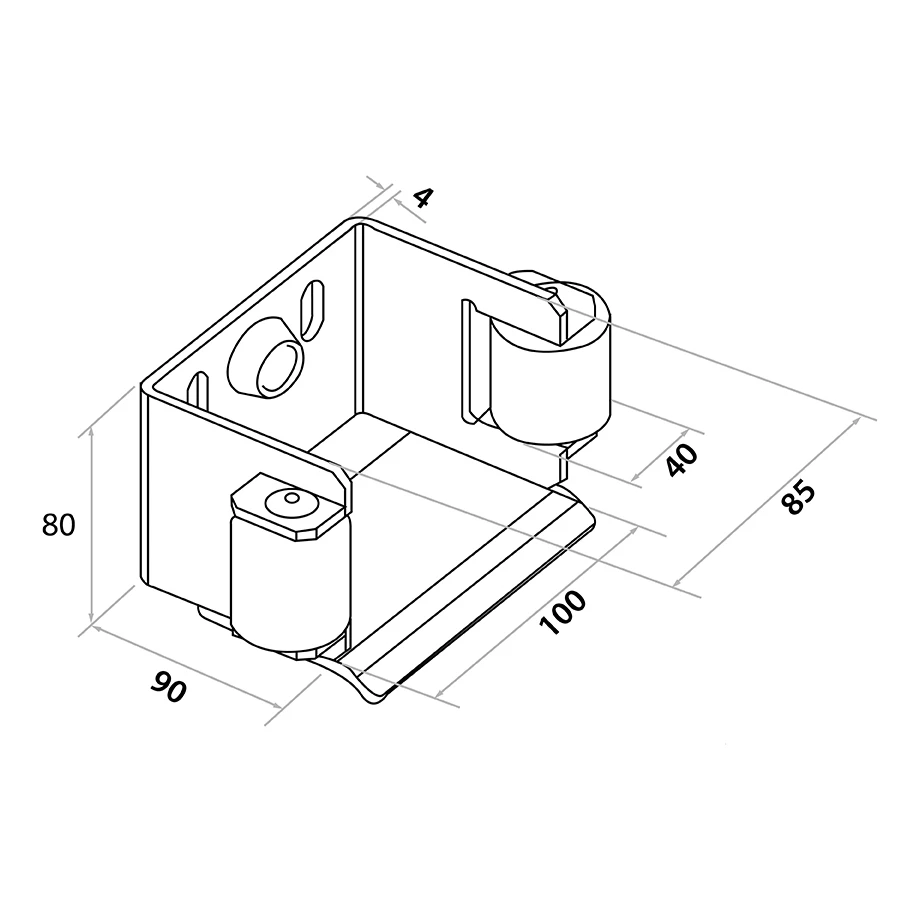

Rozmerový výkres nájazdového držiaka uvádza jeho kľúčové montážne parametre: základňa 100 × 90 mm, výška 80 mm (s kolieskami 85 mm), otvor pre vodiace koliesko s priemerom 40 mm. Konštrukcia z plechu s hrúbkou 4 mm zaisťuje primeranú tuhosť a trvanlivosť.

Nájazdové koliesko – predĺžená životnosť systému

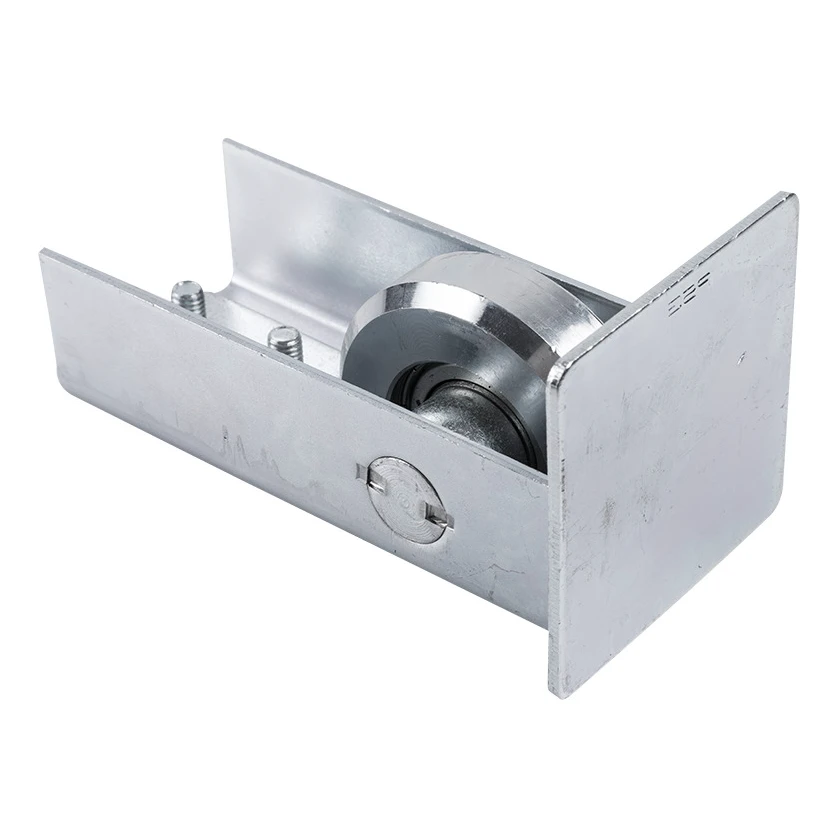

Oceľové nájazdové koliesko sa montuje na začiatok profilu samonosnej posuvnej brány. Jeho úlohou je jemné zavádzanie profilu na pojazdové vozíky pri každom zatváraní brány, čo výrazne znižuje nárazy a predlžuje životnosť celého mechanizmu. Zároveň poskytuje ochranu pred snehom a ľadom, ktoré sa hromadia vo vnútri profilu. Montážne skrutky sú súčasťou balenia. Výrobok je pozinkovaný.

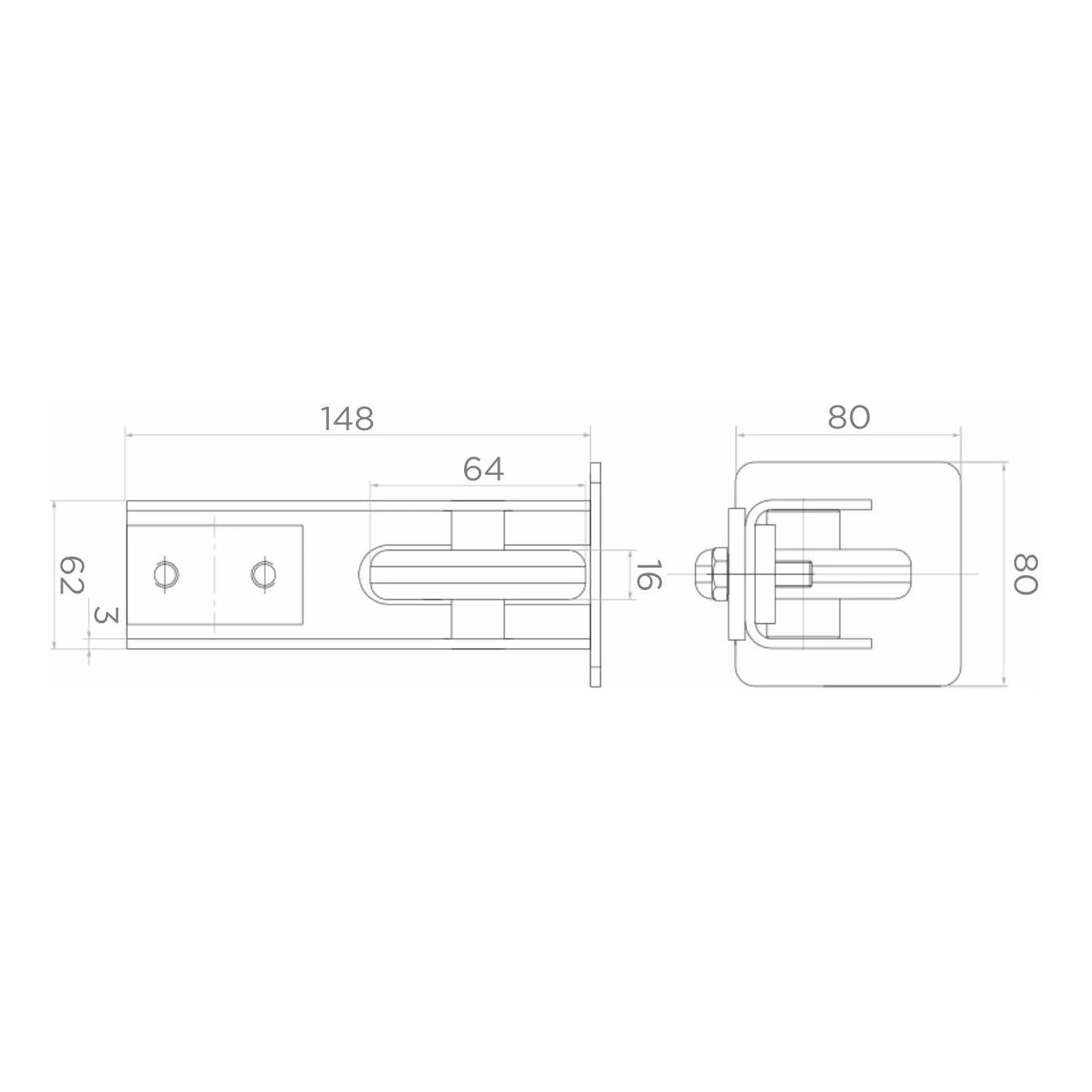

Technický výkres nájazdového kolieska uvádza rozmery puzdra: dĺžka 148 mm, šírka 80 mm, výška 62 mm (hrúbka plechu 3 mm). Šírka vnútorného kolieska je 64 mm a výška osi 16 mm od základne puzdra.

Obsah sady

Sada je určená na profesionálnu montáž samonosných posuvných brán na profiloch 80×80×5 mm. Všetky oceľové prvky sú pozinkované, čo zaisťuje odolnosť voči korózii a dlhodobú prevádzku vo vonkajšom prostredí. Hmotnosť celej sady je 17,22 kg.

Technické údaje sady
